2N2907A Transistor explicado

Descubra como o transistor 2N2907A pode ser usado para amplificação e comutação confiáveis ​​de baixa potência nos circuitos cotidianos.Este guia divide seus recursos, usos e detalhes práticos para ajudá -lo a aproveitar ao máximo esse componente versátil.

Catálogo

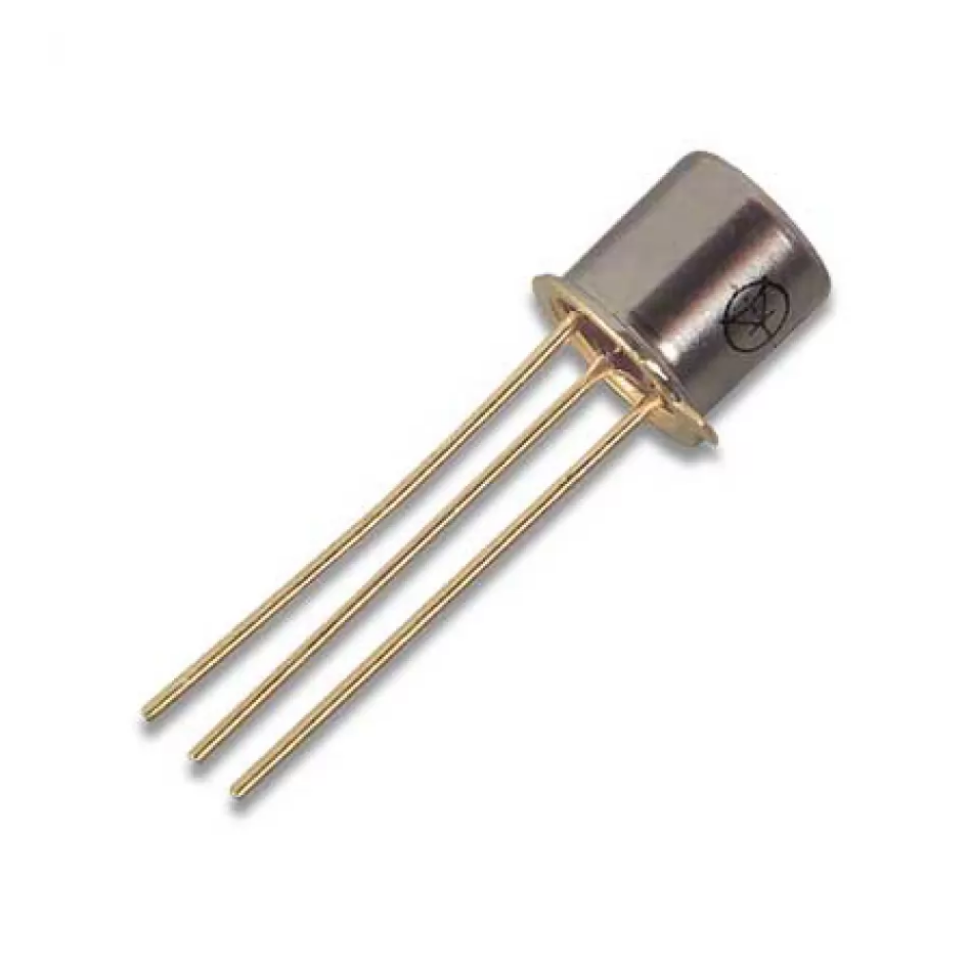

Visão geral do transistor 2N2907A

O 2N2907A é um transistor de junção bipolar PNP projetado com versatilidade em mente, geralmente escolhido para aplicações de corrente baixa a média.Ele vem em um metal TO-18 pode embalar, que fornece durabilidade e confiabilidade.Também existem variações, como a versão de plástico para 92, permitindo opções, dependendo de suas necessidades.A versão "A", 2N2907A, apresenta pequenos aprimoramentos em relação ao 2N2907 padrão, tornando -o uma escolha popular em circuitos onde é necessária uma amplificação consistente e moderada.

Este transistor funciona bem em circuitos de amplificação e comutação, lidando com tensões e correntes moderadas com facilidade.Seu design o torna adequado para uso em projetos de eletrônicos gerais, bem como em campos especializados como aplicativos de RF (radiofrequência).Com suas velocidades confiáveis ​​de comutação e capacidade de lidar com vários requisitos de circuito, o transistor 2N2907A se destaca como um componente confiável para entusiastas e profissionais.

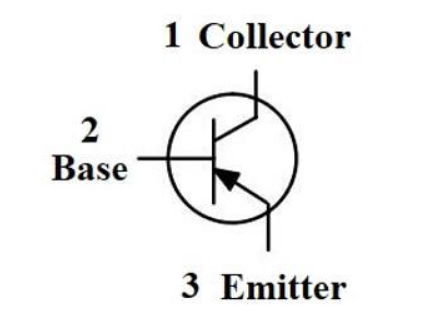

2N2907A Configuração do pino

PIN No.	Nome do pino	Descrição
1	Emissor	Drenos atuais através do emissor
2	Base	Controla o polarização do transistor
3	Coletor	A corrente flui através do colecionador

2N2907A Modelo CAD

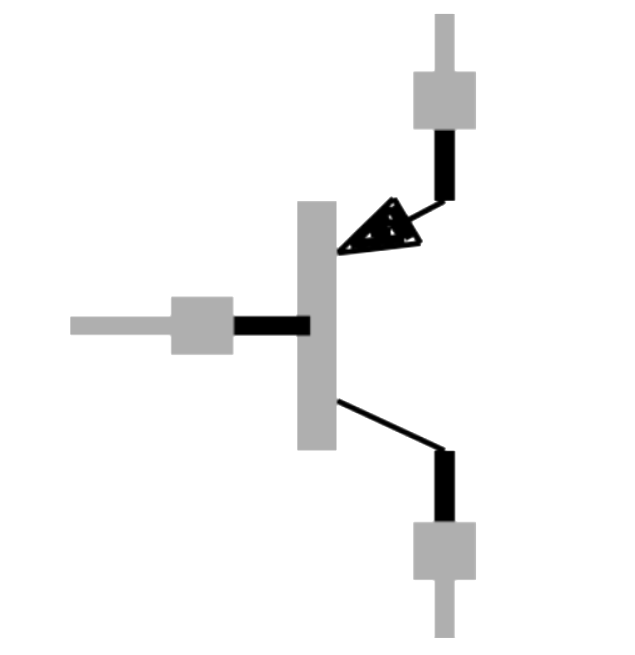

2N2907A Símbolo

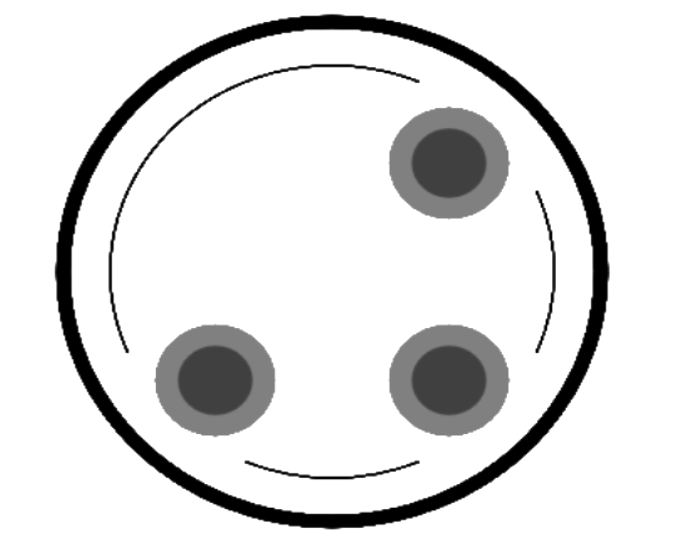

2N2907A PESTÃO

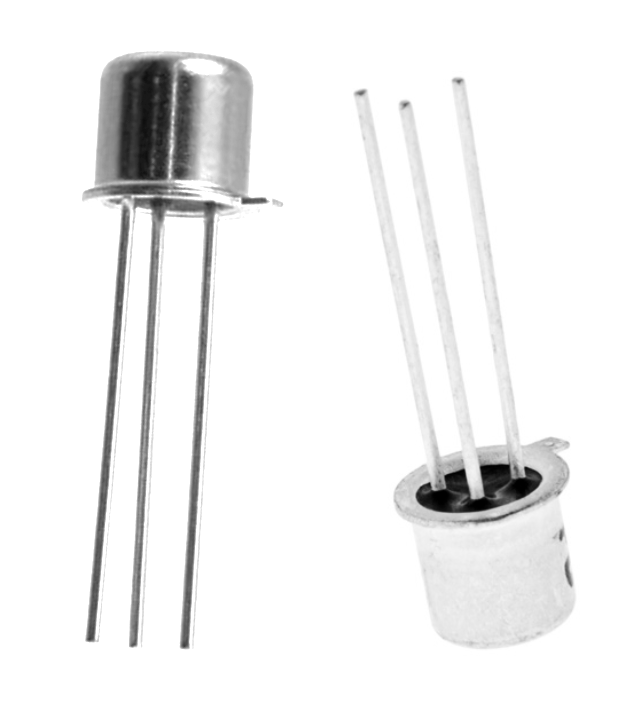

2N2907A modelo 3D

Especificações técnicas para 2N2907A

Especificações técnicas, características, características e componentes com especificações comparáveis ​​de stmicroelectronics 2N2907A.

Tipo	Parâmetro
Montar	Através do buraco
Tipo de montagem	Através do buraco
Pacote / caso	TO-206AA, TO-18-3 METAL CAN
Número de pinos	3
Peso	4.535924G
Material do elemento transistor	SILÍCIO
Tensão de quebra do coletor-emitidor	60V
Número de elementos	1
hfemin	50
Temperatura operacional	175 ° C TJ
Embalagem	Volume
Código JESD-609	E3
Código PBFree	Sim
Status da peça	Obsoleto
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Número de terminações	3
Código ECCN	Ear99
Acabamento terminal	Tin Matte (SN)
Tensão - DC nominal	-60V
Dissipação máxima de energia	400mW
Posição terminal	FUNDO
Forma terminal	ARAME
Classificação atual	-600Ma
Freqüência	200MHz
Número da peça base	2N29
Contagem de pinos	3
Padrão de referência	CECC
Tensão	60V
Configuração do elemento	Solteiro
Dissipação de energia	400mW
Aplicação do transistor	Comutação
Ganhe produto de largura de banda	200MHz
Polaridade/tipo de canal	Pnp
Tipo de transistor	Pnp
Tensão do emissor de colecionador (VCEO)	60V
Corrente do coletor máximo	600mA
Ganho atual de CC (HFE) (min) @ IC, VCE	100 @ 150mA 10V
Corrente - Corte de colecionador (MAX)	10Na ICBO
VCE Saturação (Max) @ ib, IC	1.6V @ 50Ma, 500mA
Frequência de transição	200MHz
Tensão da base do coletor (VCBO)	60V
Tensão da base do emissor (vebo)	5V
Ligue o tempo-max (ton)	45ns
Capacitância-BASE-BASE-MAX	8pf
Diâmetro	5,8 mm
Altura	5,3 mm
Comprimento	5,8 mm
Largura	5,8 mm
Alcance SVHC	Sem svhc
Endurecimento da radiação	Não
Status do ROHS	ROHS3 compatível
Chumbo livre	Chumbo livre

Recursos e atributos de 2n2907a

Hermeticamente selado to-18 metal lata

O 2N2907A é embalado em uma lata de metal to-18, que fornece proteção aprimorada contra a umidade e o desgaste ambiental.Esse design torna o transistor mais durável, garantindo que ele tenha um bom desempenho em uma variedade de condições.

Opção de configuração de chip

Juntamente com o pacote de metal, o 2N2907A também está disponível como uma configuração de chip, oferecendo flexibilidade com base nas suas necessidades de design ou aplicativo.Essa opção permite selecionar o melhor formato para uso do transistor em seu circuito específico.

Corrente de coletor máximo (IC): 600mA

Esse transistor pode lidar com uma corrente de colecionador de até 600mA, dando -lhe a capacidade de apoiar uma variedade de circuitos.Seja usado na comutação ou amplificação, essa classificação de corrente fornece desempenho sólido sem o acúmulo excessivo de calor.

Tensão máxima do coletor -emissor (VCE): -60V

Com uma tensão de colecionador-emissor de até -60V, o 2N2907A é adequado para aplicações de média tensão, oferecendo manuseio seguro de requisitos de tensão na maioria dos projetos eletrônicos.

Tensão máxima de coletor -base (VCB): -60V

A tensão de base coletor também é classificada em -60V, aumentando a versatilidade do transistor.Esse recurso permite uma operação confiável em várias condições de circuito, onde é necessário manuseio de tensão moderado.

Tensão máxima da base do emissor (VBE): -5V

O 2N2907A suporta uma tensão de base emissor de -5V, fornecendo estabilidade em aplicações que requerem tensões mais baixas, tornando -o adequado para diversos ambientes elétricos.

Dissipação máxima do coletor (PC): 400 Milliwatt

Com uma dissipação máxima de colecionador de 400MW, esse transistor pode lidar com o calor efetivamente, o que é particularmente útil em circuitos com requisitos moderados de energia.Garante a funcionalidade de longo prazo sem superaquecimento.

Frequência de transição máxima (FT): 200 MHz

A frequência de transição do transistor de 200 MHz o torna adequado para tarefas de comutação e amplificação de sinal de alta velocidade, permitindo operação eficiente em RF e outras aplicações de alta frequência.

Ganho de corrente CD mínima e máxima (HFE): 100 a 300

A faixa de ganho de corrente CC de 100 a 300 fornece flexibilidade no design do circuito, suportando diferentes níveis de amplificação e tornando -o adaptável a várias necessidades de amplificação.

Faixa de temperatura operacional: -65 a 200 ° C

Com uma temperatura de operação, varia de -65 a 200 ° C, o 2N2907A é construído para funcionar de maneira confiável em condições extremas, tornando -o adequado para usos cotidianos e especializados.

Aplicações para transistor 2N2907A

Conversores CC/CC

O 2N2907A tem um bom desempenho nos conversores DC/DC, ajudando a converter um nível de tensão em outro com eficiência.Sua capacidade de lidar com correntes moderadas o torna uma boa opção para circuitos que requerem conversão estável de tensão.

Aplicações de microondas

Nos circuitos de microondas, os recursos de comutação rápida 2N2907A suportam o manuseio de sinais de alta frequência.Esse recurso o torna ideal para tarefas de amplificação e modulação de sinal na tecnologia de microondas.

Amplificação de áudio

Este transistor é comumente usado em circuitos de áudio, fornecendo amplificação confiável de sinais de áudio.Seu ganho constante garante uma clara qualidade do som, tornando -o adequado para aplicativos de áudio que requerem força de sinal consistente.

Pré -amplificação de áudio

Além da amplificação geral, o 2N2907A é frequentemente usado para pré-amplificação, ajudando a aumentar os sinais de áudio de baixo nível.É ideal para aplicações em que os sinais precisam ser fortalecidos antes do processamento adicional.

Amplificação geral do sinal

O 2N2907A funciona efetivamente em várias funções de amplificação de sinal, tornando -o útil nos circuitos analógicos e digitais, onde é necessário aumento de sinal moderado para melhorar o desempenho do circuito.

Switching Applications

Como um transistor PNP, o 2N2907A pode ser usado como um interruptor eficiente, ativando e desativando os circuitos conforme necessário.Esta função é especialmente valiosa em aplicativos de baixa potência, onde é necessária uma comutação rápida.

Aplicações de RF

A alta frequência de transição do 2N2907A o torna ideal para aplicações de RF, suportando transmissão clara de sinal e amplificação confiável em frequências de rádio, garantindo que ele possa lidar com dados de alta velocidade de maneira eficaz.

Opções alternativas para 2n2907a

• 2N2222A

• Ksp2907a

• KTN2907A

• MPS2907A

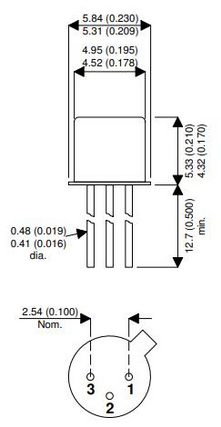

Dimensões de 2N2907a

Informações do fabricante para 2N2907A

A Stmicroelectronics, fabricante do 2N2907A, é bem considerada no mundo semicondutor.Conhecida por combinar inovação de silício com design avançado, a Stmicroelectronics produz uma ampla gama de componentes eletrônicos que suportam aplicativos da eletrônica cotidiana a sistemas industriais especializados.Com foco na qualidade e sustentabilidade, seus produtos, como o 2N2907A, são projetados para atender às diversas necessidades de mercado.

Sua extensa gama inclui soluções para gerenciamento de energia, microcontroladores e tecnologias de RF.Através de uma mistura de experiência em tecnologia e colaborações com várias indústrias, a Stmicroelectronics desempenha um papel vital na habilitação de dispositivos e sistemas em muitos campos.Esse compromisso com soluções confiáveis ​​e sustentáveis ​​garante que componentes como o 2N2907A possam suportar uma série de usos, mantendo a qualidade e o desempenho.

Produtos comparáveis ​​com especificações semelhantes

Número da peça	Fabricante	Montar	Pacote / caso	Tensão de quebra de emissor de colecionador	Corrente do coletor máximo	Dissipação máxima de energia	Dissipação de energia	Endurecimento da radiação
2N2907A	Stmicroelectronics	Através do buraco	TO-206AA, TO-18-3 METAL CAN	60 v	600 mA	400 MW	400 MW	Não
Jan2n2907a	Microsemi Corporation	Através do buraco	TO-206AA, TO-18-3 METAL CAN	60 v	600 mA	500 MW	500 MW	Não
2N2907A	Microsemi/em semicondutor	Através do buraco	TO-206AA, TO-18-3 METAL CAN	60 v	600 mA	500 MW	500 MW	Não
Jantxv2n2907a	Microsemi Corporation	Através do buraco	To-18	-	600 mA	500 MW	500 MW	Não
