2N5401 PNP Transistor: Recursos, equivalentes e folha de dados

Este guia detalhado examina o transistor PNP 2N5401, um componente durável e versátil ideal para aplicações de alta tensão e baixa corrente.Amplamente utilizado em telecomunicações e em vários sistemas eletrônicos, o 2N5401 se destaca em tarefas como amplificação, comutação e gerenciamento de componentes como LEDs e relés.Com uma análise aprofundada de sua configuração de pinos, especificações e aplicações de circuitos práticos, esse recurso oferece conhecimento para otimizar o 2N5401 no projeto do circuito.

Catálogo

Visão geral do transistor 2N5401 PNP

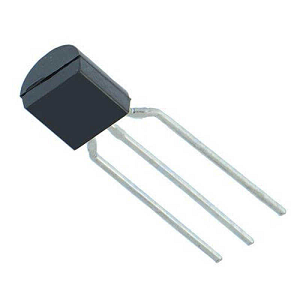

O 2N5401 O transistor PNP é criado para cenários que exigem alta tensão, mas baixa potência.Este dispositivo adaptável está disponível nos pacotes de 92 e SOT54, apresentando três terminais: emissor, base e colecionador.Ao aplicar uma pequena corrente à base, ele efetivamente canaliza uma corrente maior entre coletor e emissor, demonstrando seu papel na amplificação atual.Tendo suas raízes na família Bipolar Junction Transistor (BJT), o 2N5401 emprega buracos como as transportadoras de carga dominantes.O recurso de suportar a tensão do coletor-emissor de 150V sem componentes adicionais simplifica os padrões de circuito e pode levar à economia de custos.Seus mecanismos internos, como desligamento térmico e limitação de corrente, fortalecem sua força e confiabilidade.O transistor 2N5401 transcende seu papel como um mero condutor.A integração atenciosa nos circuitos pode resultar em projetos que não são apenas eficientes, mas também elegantes em sua simplicidade.

Configuração do pino do transistor 2N5401 PNP

PIN No.	Nome do pino	Descrição
1	Emissor	Permite o fluxo de corrente no dispositivo através deste terminal.
2	Base	Usado para acionar o transistor dentro e fora.
3	Coletor	O terminal onde a corrente flui do transistor.

Recursos e especificações do 2N5401

Recurso/especificação	Detalhes
Tipo de transistor	Pnp
Tipo de pacote	Para 92
Corrente máxima do coletor (IC)	600 mA
Tensão máxima da base do emissor (VEB)	5 v
Tensão máxima de coletor-base (VCB)	160 v
Tensão máxima do coletor-emissor (VCE)	150 v
Número de terminais	3
Acabamento terminal	Estanho/chumbo (sn/pb)
Configuração	Elemento único
Frequência de transição (FT)	100 MHz
Dissipação de energia máxima	0,62 w
Dissipação máxima do coletor (PC)	600 MW
Faixa de frequência de transição (FT)	100 a 300 MHz
Ganho atual de DC (HFE)	50 a 240
Temperatura de operação máxima	-65 ° C a +150 ° C.

Circuito do transistor PNP 2N5401

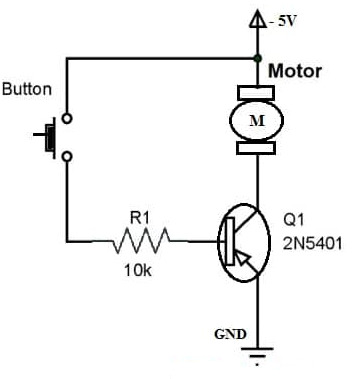

O circuito de transistor 2N5401 PNP oferece uma maneira direta de controlar um motor CC usando componentes básicos.Os elementos -chave neste circuito incluem um transistor 2N5401, um motor, um botão, um resistor de 10k e uma fonte de alimentação de -5V DC.Nesta configuração, o transistor funciona como um interruptor, ativando ou desativando o motor com base na posição do botão.Quando o botão é pressionado, ele envia corrente ao terminal base do transistor, acionando o transistor para permitir o fluxo de corrente através do motor.O resistor de 10k garante a regulação adequada da tensão base, impedindo que a corrente excessiva flua para o transistor.Ao operar com uma fonte de alimentação -5V, este circuito fornece uma maneira simples e eficaz de controlar as operações motoras.O design destaca como o transistor 2N5401 gerencia cargas elétricas com componentes mínimos, garantindo controle do motor eficiente.

Como funciona o circuito?

Para entender a operação deste circuito, é útil examinar seus dois estados: inativo (botão não pressionado) e ativo (pressionado com botão).

Estado inativo (botão não pressionado): Quando o botão não é pressionado, nenhum fluxo de corrente para o terminal base do transistor.Nesse estado, o transistor permanece fora, o que impede que a corrente atinja o motor.O motor permanece inativo, pois o transistor atua efetivamente como uma barreira, bloqueando o fluxo de eletricidade da fonte de alimentação para o motor.

Estado ativo (botão pressionado): Pressionar o botão conecta o terminal base do transistor à fonte de tensão negativa.Isso aciona o transistor a ligar, permitindo que a corrente flua da fonte de energia através do motor.Como resultado, o motor funciona enquanto o botão permanecer pressionado.Depois que o botão é liberado, a corrente para a base para, desligando o transistor e interrompendo o motor.

Vantagens de usar o 2N5401 para controle do motor

Amplificação atual

O transistor amplifica pequenas correntes, como as geradas pelo pressionamento do botão, em correntes maiores necessárias para alimentar o motor.Isso o torna ideal para situações em que uma entrada de baixa potência precisa controlar uma saída de alta potência, como em sistemas automatizados.

Velocidade de comutação mais rápida

Ao contrário dos interruptores mecânicos, o transistor opera muito mais rápido.Essa velocidade é importante em aplicações que requerem controle preciso do motor, como robótica ou dispositivos que precisam de mudanças rápidas na velocidade e direção do motor.

Proteção contra correntes altas e picos de tensão

Ao agir como intermediário, o transistor protege o botão e outros componentes de baixa potência de possíveis danos causados ​​por altas correntes ou tendas de tensão.Essa proteção estende a vida útil e a confiabilidade do motor e do sistema de controle.

Maior eficiência

O transistor permite um gerenciamento eficiente de energia, minimizando a perda de energia durante a operação do motor.Isso não apenas reduz o desperdício de energia, mas também oferece vantagens ambientais e de economia de custos, tornando-a uma escolha prática para aplicações de controle de motor em pequena e larga escala.

2N5401 Transistores equivalentes e de reposição

• 2N5551

• MPSA93

• MPSA92

• 2N5096

• BF723

• KTA1275

• 2SA1319

• 2SA1625

• 2SA1207

• 2SC2909

Utilização segura do transistor 2N5401 PNP

O manuseio adequado do transistor PNP 2N5401 é necessário para garantir o desempenho e a durabilidade ideais.A chave para isso é aderir aos seus limites elétricos: uma corrente máxima de 600mA e uma tampa de tensão de 150V.Permanecer dentro desses limites impede a sobrecarga de danos, um erro comum no design do circuito.A seleção do resistor da base correta é igualmente importante, pois a resistência inadequada pode degradar o desempenho ou causar danos permanentes.Referir -se à folha de dados do transistor ajuda a equilibrar a eficiência e a proteção.É necessário evitar conexões incorretas, como polaridade invertida ou pinos incorretos.A verificação cuidadosa das conexões contra os esquemas antes de ligar minimiza o risco de falha.Por fim, a manutenção do gerenciamento térmico adequado garante que o transistor opere dentro da faixa de temperatura recomendada, prolongando sua vida útil e protegendo -o do estresse ambiental.

Aplicações do transistor 2N5401 PNP

Flexibilidade no circuito

O 2N5401 possui versatilidade notável, provando inestimável na amplificação e comutação de projetos de circuitos.Essa adaptabilidade o torna incrivelmente benéfico nas telecomunicações, onde seu papel na garantia da maior confiabilidade do circuito é profundamente apreciada.A utilização do 2N5401 oferece uma melhoria considerável na confiabilidade e no desempenho nos sistemas de telefonia.

Aumentar a funcionalidade de LED e relé

Em aplicações envolvendo matrizes de LED, o 2N5401 é comemorado por sua capacidade de gerenciar a energia com eficiência, apoiando o uso prolongado com a emissão mínima de calor.Em aplicações de relé, o tempo de resposta rápido do transistor e a resistência de carga ajudam a reduzir o desgaste, prolongando a vida útil dos dispositivos controlados por relés.

Componente integral em configurações de transistor de alta potência

Em configurações envolvendo transistores de alta potência, o 2N5401 cumpre uma função estratégica devido aos seus recursos de comutação adeptos.Atuando como um motorista ao lado de componentes de alta potência, ele permite harmonizar a entrada e saída de energia, conservando energia.Essa harmonia é procurada em aplicações conscientes da energia e a incorporação dessa estratégia em sistemas complexos geralmente leva a operações mais eficientes e a utilização de energia otimizada.

PDF da folha de dados

2N5401 folhas de dados:

2N5400-01.pdf

Onsemi rohs.pdf

Vários dispositivos 30/Jun/2006.pdf
