Um guia completo para o MOSFET IRF540N

O MOSFET IRF540N é um componente confiável e versátil comumente usado em circuitos eletrônicos.Ele pode lidar com alta corrente e tensão, tornando -o ideal para aplicações como controle do motor, conversão de energia e comutação.Este artigo explora seus recursos, configuração de pinos, usos práticos e circuitos de exemplo para ajudá -lo a entender melhor seus recursos.

Catálogo

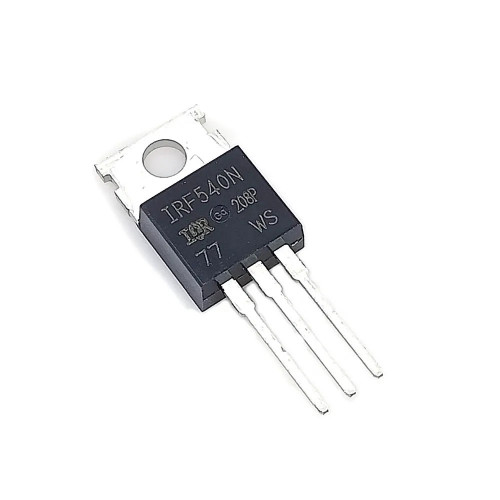

Introdução ao MOSFET IRF540N

O IRF540N é um MOSFET HEXFET de alta eficiência desenvolvido pelo Retificador Internacional.Ele se destaca por sua capacidade de obter uma resistência muito baixa usando técnicas avançadas de processamento.Esse recurso permite lidar com a corrente com mais eficiência, mantendo o desempenho estável em vários aplicativos.

Seu pacote TO-220 o torna uma escolha popular para projetos comerciais e industriais.A combinação de acessibilidade e resistência térmica reduzida o torna uma solução confiável para muitos engenheiros e entusiastas.

Este MOSFET é versátil, oferecendo desempenho confiável em aplicativos que requerem tensão e corrente de comutação.Seu design simples consiste em três terminais principais - fonte, drenagem e portão.Quando um sinal é aplicado ao terminal do portão, ele ativa a conexão entre o dreno e o portão, permitindo a operação desejada.A conexão adequada desses terminais é essencial para que o dispositivo funcione como pretendido;Caso contrário, pode levar a resultados inesperados.

A simplicidade e adaptabilidade do IRF540N a tornam uma excelente opção para uma ampla gama de usos eletrônicos, seja em circuitos básicos ou em sistemas mais avançados.

Configuração do pino do MOSFET IRF540N

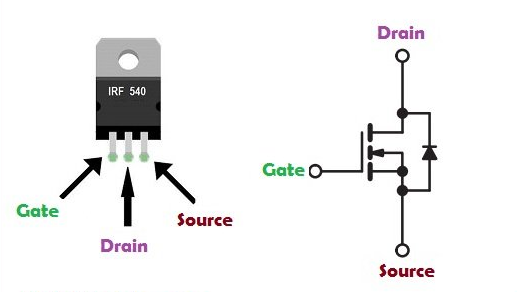

O MOSFET IRF540N possui uma configuração de pinos que consiste em três pinos, cada um por uma função distinta.O diagrama abaixo ilustra a configuração de símbolo e pino deste MOSFET IC.

Configuração do PIN:

• PIN 1 (fonte): permite que a corrente flua através do terminal de origem.

• Pino 2 (portão): regula o polarização do MOSFET.

• Pino 3 (dreno): facilita o fluxo de corrente através do terminal de drenagem.

Principais recursos e especificações do IRF540N MOSFET

Parâmetro	Valor
Tipo	MOSFET n-canal com pequena capacidade de sinal
Pico de resistência atual/avalanche	Totalmente resistente
Corrente de drenagem contínua (ID)	33a a 25 ° C.
Temperatura operacional	Até 175 ° C.
Corrente de drenagem pulsada	110a
Capacidade de troca	Muito rápido
Tensão do limite de portão (VGS)	Min: 2V, máx: 4V
Tecnologia	Avançado e sofisticado
Pacote	To-220
Tensão do portão para fonte (VGS)	± 20V
Compatibilidade	Adequado para pranchas de Arduino
Tensão do dreno à fonte (VDS)	100V
Resistência	Muito baixo
Tempo de ativação	35ns
Tempo de desligamento	35ns

Equivalentes do MOSFET IRF540N

• IRFZ44

• RFP30N06

• IRF3205

• 2N3055

Diagrama de circuito e uso do MOSFET IRF540N

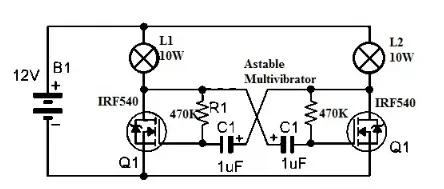

O diagrama de circuitos abaixo ilustra um circuito simples de pisca-pisca de duas lâmpadas, construído usando o MOSFET IRF540N.Esse design incorpora um multivibrador astável, o que o torna adequado para aplicações de pisca-pisca de lâmpada de alta potência.

Os componentes necessários para montar este circuito são:

• Dois resistores de 470k

• Dois MOSFETs IRF540N

• Uma bateria de 12V

• Duas lâmpadas de 10W

• Dois capacitores 1UF

Este circuito é direto, principalmente para criar exibições de luzes piscantes.É comumente usado para telas LED, mas também pode ser adaptado para lâmpadas de potência mais altas ou lâmpadas, que podem apresentar desafios adicionais.

Para alimentar essa configuração, é usada uma bateria de 12V.Se for necessário um fluxo de corrente mais alto para suportar a carga, dois MOSFETs IRF540N serão adicionados ao circuito.Com esse arranjo, o circuito pode lidar com até 10a ou 100 watts de lâmpadas.Para piscar consistentes, os resistores e capacitores são definidos para os mesmos valores, com R1 igual a R2 e C1 igual a C2, garantindo que ambas as lâmpadas pisquem simultaneamente.

Vantagens do uso do IRF540N MOSFET

Grande área de operação segura

O MOSFET IRF540N é construído com uma estrutura de células planas, que fornece uma ampla área de operação segura.Isso significa que ele pode lidar com altos níveis de potência de maneira confiável, sem arriscar danos ao dispositivo, dando confiança em seu desempenho em condições exigentes.

Alta capacidade de corrente

Com a capacidade de transportar até 195a de corrente, o MOSFET IRF540N é adequado para aplicações que exigem lidar com grandes quantidades de corrente.Esse recurso o torna uma escolha confiável para circuitos e sistemas de alta potência.

Adesão aos padrões

O IRF540N atende aos padrões JEDEC, garantindo qualidade e desempenho consistentes.Isso o torna um componente confiável para uso profissional em vários setores e projetos.

Pacote padrão do setor

Seu pacote TO-220 de orifício segue os padrões amplamente aceitos no setor.Isso permite fácil integração nos projetos existentes e garante compatibilidade com muitas configurações de circuito.

Ampla disponibilidade

O IRF540N é otimizado para distribuição, tornando -o prontamente disponível em vários fornecedores.Sua acessibilidade significa que você pode comprá -lo facilmente para seus projetos sem atrasos.

Otimizado para troca de aplicativos

Projetado com a tecnologia avançada de silício, o IRF540N tem um desempenho excepcionalmente bom na troca de aplicativos que operam abaixo de 100 kHz.Isso a torna uma ótima opção para circuitos que precisam de desempenho de comutação rápido e eficiente.

Aplicações práticas do IRF540N MOSFET

Dirigindo cargas de alta corrente

O MOSFET IRF540N pode acionar cargas até 23A, tornando -o adequado para dispositivos de alojamento que requerem alta corrente.Sua confiabilidade em lidar com essas cargas garante operação consistente.

Integração com microcontroladores e Arduino

Este MOSFET é frequentemente emparelhado com microcontroladores e placas Arduino para comutação de nível lógico.Permite comunicação perfeita entre circuitos de controle e dispositivos de alta potência.

Controle de velocidade do motor e escurecimento leve

O IRF540N é ideal para aplicações como controle de velocidade do motor e escurecimento da luz.Seus recursos de comutação eficientes permitem ajustes suaves e controle preciso.

Switching Applications

Graças à sua capacidade de lidar com a corrente máxima através de dispositivos de nível lógico, o IRF540N é um ajuste perfeito para várias aplicações de comutação, de circuitos simples a sistemas complexos.

Comutação de dispositivo de alta potência

Este MOSFET foi projetado para alternar de maneira eficaz de dispositivos de alta potência.Sua construção robusta garante confiabilidade ao gerenciar cargas pesadas.

Pisca -pisca e dimmers liderados

É comumente usado em circuitos para pisca -pisca e dimmers LED, fornecendo operação eficiente e consistente em aplicações de iluminação.

Inversores e conversores

O IRF540N tem um bom desempenho nos circuitos inversores e conversores, contribuindo para conversão de energia eficiente e desempenho constante em tais sistemas.

Este MOSFET IC é adequado para aplicações de comutação CC de alta potência, incluindo SMPs de alta corrente, circuitos inversores com ferrita compacta ou núcleos de ferro, amplificadores de potência, conversores de buck e impulso e robótica.

Exemplo de aplicações de circuito para MOSFET IRF540N

Controle do motor

Quando se trata de controle motor, o MOSFET IRF540N é uma excelente opção.Os motores geralmente exigem um dispositivo de energia que possa lidar com altas correntes, suportar demandas de tensão e operar em velocidades de comutação rápidas.Este MOSFET atende a todas essas necessidades, tornando -o confiável para controlar os motores CC em várias aplicações.Seu design robusto garante que ele tenha um desempenho eficiente, mesmo em condições exigentes.

Conversor de buck

Os conversores de buck requerem componentes capazes de lidar com correntes altas e alternar em velocidades precisas.O MOSFET IRF540N se destaca nessa área, permitindo que ele funcione perfeitamente nos circuitos de conversores Buck e Boost.Esteja você gerenciando os níveis de tensão ou desativando a energia, esse MOSFET garante operação suave e consistente.

Inversor de energia

O IRF540N é amplamente utilizado em inversores de energia projetados para aplicações de alta potência.Ele pode lidar com as demandas substanciais de energia desses dispositivos, tornando -a uma opção confiável para sistemas de conversão de energia.Sua capacidade de alternar rapidamente e gerenciar correntes altas garante desempenho estável nos circuitos inversores.

Interruptor solar com zero gotas

Os painéis solares geralmente lidam com altos níveis de potência, e o MOSFET IRF540N é perfeitamente adequado para gerenciar essas cargas.Seus excelentes recursos de troca de energia o tornam uma ótima opção para aplicativos do controlador solar.Ao minimizar as quedas de tensão, esse MOSFET ajuda a melhorar a eficiência nos sistemas de energia solar, garantindo que a energia seja transferida de maneira eficaz.
