Um guia abrangente para o módulo XBee S2C: pinheira, especificações, modos, conexão Arduino e usos

Os módulos XBee, introduzidos pela primeira vez em 2005 pela Digi International sob a marca Maxstream, revolucionaram a comunicação sem fio com sua adesão ao padrão IEEE 802.15.4-2003.Projetado para oferecer suporte a configurações versáteis como redes Star e Point a ponto, o ecossistema XBee evoluiu para um conjunto robusto de módulos, adaptadores, gateways e soluções de software.Esses avanços os tornam requisitos para diversos aplicativos de comunicação sem fio, variando de automação industrial a sistemas inteligentes habilitados para IoT.Neste artigo, mergulhamos no módulo XBee S2C - um destaque na linha XBee.Exploraremos seus principais atributos, configurações e aplicações práticas, mostrando como isso simplifica as configurações de comunicação enquanto oferece confiabilidade, escalabilidade e eficiência.Esteja você criando redes complexas de malha ou integrando sistemas de IoT, o módulo XBee S2C mantém o potencial de transformar seus empreendimentos de comunicação sem fio.Vamos descobrir suas capacidades e casos de uso prático.

Catálogo

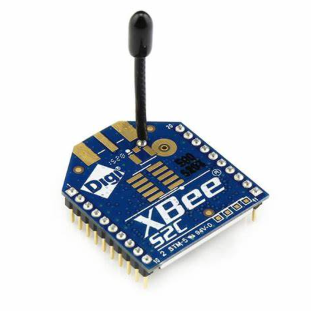

Visão geral do módulo XBee S2C

O módulo XBee S2C se destaca como uma ferramenta altamente versátil para comunicação de RF.Ele se conecta perfeitamente a uma variedade de microcontroladores e transmite efetivamente dados na banda de frequência de 2,4 GHz.O módulo é particularmente hábil na construção de redes sólidas e confiáveis ​​para fluxo de dados ininterruptos, especialmente quando usado com dispositivos habilitados para ZigBee, tornando-o bastante valioso em configurações tecnológicas complexas.

O módulo utiliza a tecnologia ZigBee para estabelecer redes complexas de malha.Isso permite que os dispositivos se envolvam em comunicação por longas distâncias e navegam em torno de barreiras físicas.O protocolo do Zigbee é conhecido por sua adaptabilidade, escalabilidade e canais seguros, tornando -o altamente adequado para ambientes industriais, onde é desejada uma troca de dados consistente e oportuna.Por exemplo, a integração desses módulos em grades inteligentes pode melhorar os sistemas de gerenciamento de energia, garantindo que dados precisos sejam transmitidos em redes amplas.

Um dos aspectos mais atraentes do XBee S2C é a facilidade de uso.A integração com microcontroladores é descomplicada, permitindo a implantação rápida em uma variedade de aplicações.O software X-CTU da Digi International é fundamental para aprimorar os recursos do módulo.Com essa ferramenta, os usuários podem configurar, testar e atualizar facilmente o firmware, garantindo que os módulos estejam equipados com as mais recentes melhorias e medidas de segurança.Para os técnicos, a execução de simulações dentro do software pode ser uma etapa prudente para confirmar que as configurações estão alinhadas com demandas operacionais específicas antes de implantá -las no campo.

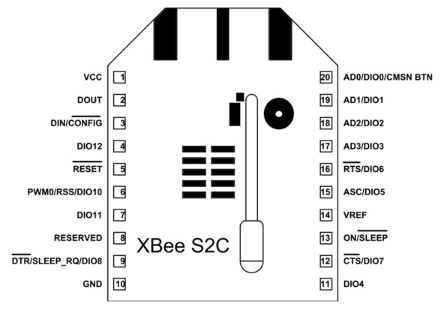

Configuração do pino

Número do pino	Nome do pino	Descrição
PIN1	VCC	Este pino é usado para fornecer energia de entrada ao dispositivo.
PIN2	DOUT/DIO13	Funciona como uma saída serial uart e também atua como um gpio alfinete.
Pin3	DIN/CONFIG/DIO14	Atua como uma entrada de dados serial para o UART e como um pino GPIO.
Pin4	Dio12/spi_miso	Pino de saída de dados para comunicação SPI, também utilizável para Funções GPIO.
PIN5	REINICIAR	Ajuda a redefinir o dispositivo através de um sinal externo.
Pin6	RSS/PWM0/DIO10	Usado para gpio e pwm e indica força de sinal em Comunicação serial de UART.
Pin7	PWM1/DIO11	Funciona como GPIO e PWM.
Pin8	RESERVADO	Sem conexão ou não conecte o pino.
Pin9	Dtr/sleep_rq/dio8	Controla a linha de dormir do módulo XBee S2C e também funciona Como uma função GPIO.
PIN10	Gnd	Pino de terra.
Pin11	Dio4/spi_mosi	Funciona como um pino de gpio e auxilia na comunicação SPI para Entrada de dados do Xbee.
PIN12	CTS/DIO7	Atua como um indicador de controle de fluxo RS232 e também é Útil para funções do GPIO.
PIN13	On_sleep/dio9	Ajuda a verificar o status XBee e é funcional para Funções GPIO.
PIN14	Vref	Interface ADC direta na referência de tensão analógica.
PIN15	ASC/DIO5	Adquire sinais de modo de suspensão e modo de diagnóstico, também Trabalha para pinos de GPIO.
PIN16	RTS/DIO6	Indica o fluxo atual dentro da comunicação RS232 e Funciona como um pino GPIO.
PIN17	Ad3/dio3/spi_ssel	PIN de seleção de escravos para comunicação SPI, também funciona como Entrada de dados analógicos & gpio.
PIN18	Ad2/dio2/spi_clk	CLK PIN para comunicação SPI, também funciona em entrada analógica & Gpio.
PIN19	Ad1/dio1/spi_attn	SPI_ATTN Auxilia na notificação mestre para dados XBEE saída;Também GPIO e entrada analógica.
PIN20	AD0/DIO0/CMSN BTN	Usado para o botão de comissionamento, GPIO e entrada ADC.

Atributos centrais e detalhes técnicos

Recurso/especificação	Detalhes
Tipo de dispositivo	Independente
Frequência de transmissão	2,4 GHz a 2,5 GHz
Canais	16 canais de sequência direta
Interfaces	UART (máx. 250 kb/s), spi (máximo 5 mb/s)
Transmitir ajuste de energia	Ajustável por software
Alcance (urbano/interno)	200 pés
Range (RF Line of Sight Outdoors)	Até 4000 pés
Transmitir saída de energia (modo de impulso)	6,3 MW (8 dBm)
Transmitir saída de energia (modo normal)	2 MW (3 dBm)
Taxa de dados de RF	250.000 bps
Sensibilidade do receptor (modo de impulso)	-102 dBm
Sensibilidade do receptor (modo normal)	-100 dBm
Faixa de tensão de fornecimento	+2,1 a +3,6 v
Corrente operacional (modo normal)	33 mA em 3,3 V
Corrente operacional (modo de impulso)	45 mA em 3,3 V
Corrente ociosa	9 MA
Corrente de saída máxima	40 MA
Corrente descendente	<1 µA
Proteção de ESD	3000 v
Faixa de temperatura operacional	-40 ° C a 85 ° C.
Taxa de dados de comunicação UART	Até 256 kbps
Taxa de dados de comunicação SPI	Até 5 Mbps
Taxa de dados do módulo	Até 250.000 bps

Modos operacionais

O módulo XBee S2C incorpora uma mistura fascinante de adaptabilidade e utilidade, facilitando sua operação em duas metodologias distintas: modo AT Command e Modo API.Cada metodologia atende a diversos requisitos de comunicação, emparelhando atributos distintos com necessidades operacionais específicas.

Modo de comando-troca de dados sem costura

No modo de comando AT, comumente conhecido como modo transparente, o módulo garante troca de dados direta e não complicada através do pino DIN.Essa configuração favorece os cenários que exigem comunicação direta ponto a ponto.Ao alavancar as vias de dados transparentes, os dispositivos podem trocar informações sem esforço, eliminando a necessidade de processamento complexo ou protocolos complexos.

Modo API-Interações estruturadas baseadas em quadros

Por outro lado, o modo API adota uma estratégia mais organizada, enquadrando dados antes da transmissão.Este método concede maior segurança, juntamente com a validação rigorosa de erros e as funções de feedback.O design típico do quadro compreende delimitadores iniciais, identificadores de tipo, comprimentos de quadros, dados reais e somas de verificação.Essa montagem não apenas protege a comunicação, mas também ajuda a refinar ajustes de parâmetros e adquirir reconhecimentos de entrega de pacotes.

Aproveitando o potencial do módulo XBee S2C

A compreensão do significado do módulo XBee S2C nas infraestruturas de rede enriquece o desempenho geral e aprimora os recursos operacionais.Este módulo ajuda a criar redes sem fio flexíveis e eficientes que atendem a diversas demandas operacionais.Opera principalmente em três funções específicas:

Domínio da coordenação de rede

O coordenador se destaca na criação e sustentação da ordem da rede.Ele vai além de manusear protocolos e sincronização para incluir a configuração de parâmetros de rede, como seleção de canais e IDs de rede, promovendo uma atmosfera de comunicação ininterrupta.Em aplicações práticas, os coordenadores freqüentemente atuam como o nó central, definindo a estrutura e a saúde da rede.Você pode expressar frequentemente o impacto de codificar habilmente esta unidade para reduzir a latência e aumentar a taxa de transferência de dados.

Recursos de roteamento

Os roteadores desempenham um papel ativo para garantir o fluxo de dados contínuos nas seções de rede.Eles não apenas gerenciam a transferência de dados internos, mas também facilitam a comunicação externa atuando como Go-Betweens.Essa função mantém uma importância substancial em configurações complexas de rede, onde a distribuição de dados precisa ser eficaz em vários nós.Muitas vezes, você pode ajustar as configurações do roteador para uma mistura ideal de alcance e conservação de energia, promovendo o crescimento da rede e a funcionalidade duradoura.

Manuseio de dispositivos finais

Embora limitado em funções, os dispositivos finais se concentram na transmissão e recepção de dados de RF.Seu design geralmente incorpora modos de economia de energia para prolongar a duração da bateria, básico em casos de monitoramento distante.Esses dispositivos foram projetados para executar tarefas específicas dentro da rede com complexidade reduzida, garantindo confiabilidade.Uma prática generalizada da indústria inclui gerenciar estrategicamente ciclos de sono e despertar para estender a operação do dispositivo sem minar a integridade dos dados.

IDs e canais de ajuste fino

O ID da rede de área pessoal (PAN) é ativo na identificação de cada rede, exigindo uma configuração cuidadosa para proteger a colocação correta do dispositivo.A escolha de 16 canais disponíveis, geralmente gerenciada pelo coordenador, é usada para reduzir a interferência e apoiar a eficiência da rede.Você pode frequentemente discutir métodos para alocação dinâmica de canais e gerenciamento de identificação de pan para se ajustar às mudanças ambientais ou à escala de rede, sustentando assim uma comunicação eficaz.

Interface XBee S2C com Arduino e NodeMCU para aplicativos IoT dinâmicos

Explorando a integração dos módulos XBee S2C com Arduino e NodeMcu abre um mundo de aplicações flexíveis no cenário da Internet das Coisas (IoT).Esse empreendimento normalmente gira em torno da criação de componentes distintos de transmissor e receptor para facilitar a troca de dados de fluido que lembra os ritmos da sua interação.

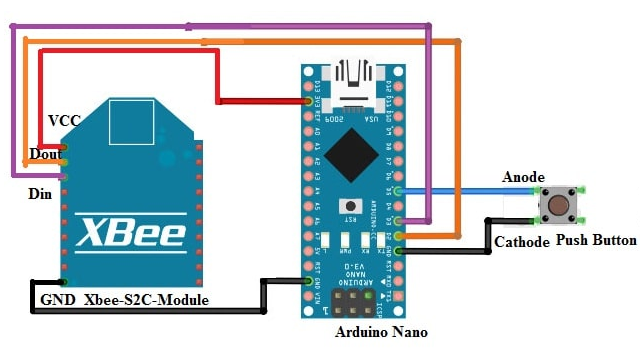

Módulo Transmissor com Arduino Nano

Criar um link entre o módulo XBee e o Arduino Nano requer conexão adequada dos pinos VCC, GND, DIN e DOUT.O uso deliberado de um botão inicia a transferência de dados ao ser pressionado, uma função que imita a interação intuitiva vista nos cenários de controle.Essa configuração ressoa com as experiências cotidianas, onde os botões push simplificam seu engajamento em sistemas incorporados.

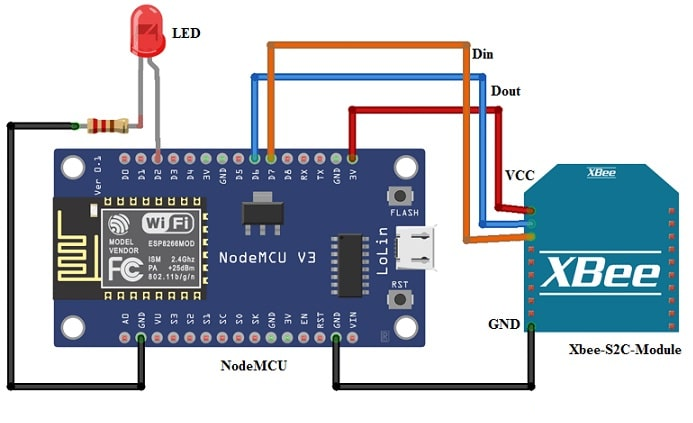

Sistema receptor com nodemcu

A integração do NodeMCU com o módulo XBee adota um esquema de conexão semelhante, aumentado por um LED que atua como um indicador de status para o recebimento de dados.Essa configuração enriquece a compreensão dos sistemas de feedback, onde o sinal visual do LED reflete o processo de depuração nas interações de hardware, promovendo uma sensação tranquilizadora de confiabilidade do sistema.

Código

O código necessário para o transmissor:

#include “softwareserial.h”

Softwareserial xbee (2,3);

Int Button = 5;

alternância booleana = false;// Esta variável acompanha os cliques alternativos do botão

configuração void ()

{

Serial.begin (9600);

pinmode (botão, input_pullup);

Xbee.Begin (9600);

}

Void Loop ()

{

// Quando o botão é pressionado (gpio puxado baixo) Envie 1

if (DigitalRead (Button) == Low && Alterne)

{

Serial.println ("LIGY LED");

alternar = false;

Xbee.write ('1');

atraso (1000);

}

// Quando o botão é pressionado pela segunda vez (GPIO puxado baixo) Envie 0

caso contrário, se (DigitalRead (Button) == Low &&! Toggle)

{

Serial.println ("Desligue o LED");

alternar = true;

Xbee.write ('0');

O código necessário para o receptor:

#include

int led = 2;

int recebido = 0;

int i;

// para se comunicar com o ZigBee

Softwareserial zigbee (13,12);

configuração void ()

{

Serial.begin (9600);

Zigbee.Begin (9600);

pinmode (LED, saída);

}

Void Loop ()

{

// Verifique se os dados são recebidos

if (zigbee.Available ()> 0)

{

recebido = zigbee.read ();

// Se os dados forem 0, desligue o LED

if (recebido == '0')

{

Serial.println ("Desligue o LED");

DigitalWrite (LED, Low);

}

// Se os dados forem 1, ligue o LED

caso contrário, se (recebido == '1')

{

Serial.println ("ativando o LED");

DigitalWrite (LED, alto);

}

}

Os trechos de código fornecidos demonstram o processo de transmissão e recepção usando componentes básicos, como botões de pressão e LEDs.Esses exemplos são gateways para você com o objetivo de reproduzir sistemas de comunicação eficazes nas estruturas da IoT, semelhantes aos empregados em modelos padrão do setor.

A operação coordenada de dois módulos XBee suporta comunicação ininterrupta em ZigBee entre Arduino Nano e NodeMCU.Cada botão pressiona transmite dados enquanto, simultaneamente, fornece feedback imediato através do LED, refletindo os sistemas em que a garantia dos dados reais é enfatizada.

Aplicações

Automação residencial e redes de malha

O módulo XBee S2C aprimora a automação residencial, formando perfeitamente redes de malha que conectam dispositivos dentro da família.Este módulo encontra seu nicho em ambientes exigindo comunicação estável e de baixa latência, realizada através dos protocolos robustos do ZigBee.Normalmente, encontra um lugar nos sistemas de iluminação, segurança e controle climático, avançando uma atmosfera doméstica mais interativa e interconectada.Seu talento para a auto-recuperação na rede de malha garante a continuidade do serviço, mesmo quando um nó vacila, aumentando assim a confiabilidade e proficiência geral da configuração.

Aplicações industriais e comunicações de médio alcance

No mundo industrial, o módulo XBee S2C é uma escolha preferida para a comunicação de médio alcance, promovendo a consistência nas vias de comunicação chave para processos industriais automatizados.Isso inclui o monitoramento e o controle do equipamento de fábrica, e prospera em cenários, onde ambientes severos tornam as soluções com fio menos viáveis.A alavancagem deste módulo reflete uma inclinação crescente para a digitalização, aumentando a eficiência industrial e minimizando o tempo de inatividade.Você pode refletir sobre seu potencial de reinventar a fabricação tradicional, integrando a análise de dados reais e o monitoramento de equipamentos vigilantes, provocando curiosidade sobre seu impacto na produtividade.

Automação de construção comercial

O módulo estende sua utilidade à automação de edifícios comerciais, simplificando a operação de sistemas HVAC, iluminação e infraestruturas de segurança.Essa integração oferece a você a chance de obter um excelente grau de eficiência energética, alinhando -se com o impulso moderno em direção à consciência ambiental.Suas proezas de comunicação facilitam a integração com as estruturas existentes, apoiando a adaptabilidade e o crescimento.As experiências práticas dessas aplicações geralmente mostram uma diminuição acentuada nos custos operacionais, destacando o papel do Módulo XBEE S2C na diminuição da pegada ambiental das instalações comerciais.

Sistemas de energia inteligente

No domínio dos sistemas de energia inteligente, o módulo XBEE S2C aprimora o gerenciamento e a distribuição de energia nas grades inteligentes.Ele permite a troca de dados real entre fontes de energia e consumidores, otimizando a alocação de energia e minimizando o desperdício.Você pode providenciar o uso do dispositivo por preços reais ou as demandas de pico antecipadas, traduzindo -se em uma economia de energia notável.Armado com protocolos de comunicação seguros, o módulo apóia o gerenciamento de fontes de energia renovável descentralizadas, um passo adiante para garantir práticas de energia sustentável para as gerações futuras.Tais desenvolvimentos enfatizam seu potencial para revisar os padrões de consumo de energia, ressoando com os objetivos globais de sustentabilidade.
