Um guia abrangente para o LM3886 IC

Os amplificadores de potência de áudio transformam sinais de baixa potência em saídas fortes, conduzindo alto-falantes e fones de ouvido com clareza.Eles são ativos em diversos sistemas de áudio, da ressonância de guitarra elétrica a teatros imersivos de casa.Entre eles, o LM3886 IC se destaca na série LM da National Semiconductor.Este artigo explora o design, os recursos e os aplicativos do LM3886.Reconhecido por alta eficiência, baixa distorção e proteção robusta, é a sua melhor opção.Descubra seus recursos, usos práticos e desempenho na elaboração de sistemas de som excepcionais, desde configurações profissionais a projetos de bricolage.Junte -se a nós para explorar o poder e a versatilidade do LM3886.

Catálogo

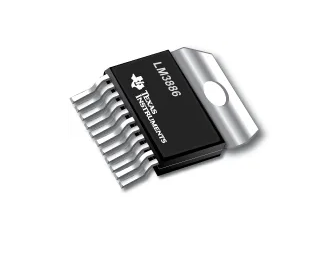

Visão geral do LM3886 IC

O LM3886 O IC apresenta um exemplar em amplificação de áudio de alto desempenho, distinguida por sua capacidade de fornecer 68 watts a uma carga de 4 ohm e 38 watts para uma carga de 8 ohm.Ele alcança isso com uma eficiência notável, garantindo distorção mínima em todo o espectro audível, que ressoa com a apreciação social universal por clareza e harmonia no som.

Com proteção de pico, o LM3886 exibe resiliência contra flutuações de tensão, sobrecarga e curtos circuitos.Ele gerencia picos térmicos com precisão hábil.Isso instila confiança em sua durabilidade em várias condições operacionais e reflete as emoções subjacentes de confiança e garantia de que você pode premiar muitas vezes em equipamentos confiáveis.

Além disso, o LM3886 oferece uma proporção de sinal e ruído louvável superior a 92dB.Essa alta proporção aumenta significativamente a clareza de áudio, minimizando o ruído e a distorção indesejados, cumprindo o desejo inato de pureza e fidelidade em experiências auditivas.Níveis baixos de ruído e distorção inerentes estabelecem sua reputação de fornecer saída de áudio genuinamente clara com desempenho linear.O delicado equilíbrio da proteção de pico e uma alta relação sinal-ruído destacam o duplo foco do IC no desempenho e na confiabilidade, aspectos frequentemente apoiados para você buscar sistemas de áudio que ecoam os padrões profissionais.

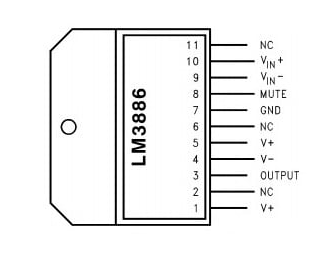

Configuração do pino do LM3886 IC

Número do pino	Nome do pino	Descrição
1 e 5	V+	Terminal de fonte de alimentação positivo (+)
2 e 6	NC	Pino não conectado
3	Saída	PIN do terminal de saída após a amplificação do sinal
4	V-	Terminal de potência negativo (-)
7	Gnd	Terminal do solo
8	Mudo	Extremidade mudo;deve estar conectado ao terminal negativo se não é necessário
9	Vin-	Inverter o terminal de entrada (vin-) do sinal
10	Vin+	Terminal de entrada não inversora (VIN+) do sinal
11	NC	Pino não conectado

Características e especificações

Recurso/especificação	Descrição
Fabricante	Texas Instruments
Tipo de pacote	Pacote de 11 lead para 220
Tipo de entrada de áudio	Entrada analógica
Arquitetura	Classe-Ab
Canais de alto -falante (max)	Mono
Suprimento máximo de estágio de energia	94V
Fornecimento mínimo de estágio de energia	20V
Carga mínima	4 ohms
Potência de saída	68 watts
Proporção sinal / ruído (SNR)	110 dB
Distorção harmônica total (THD + N)	0,03% a 1 kHz
Corrente quiescente típica (QI)	50 MA
Tensão de alimentação analógica mínima	20V
Tensão de alimentação analógica máxima	84V
MAX POWER (carga paralela amarrada à ponte)	68W
Índice de rejeição da fonte de alimentação (PSRR)	120 dB
Faixa de temperatura operacional	0 ° C a 70 ° C.

ICS comparável e alternativo

Comparável

• jm64re

• LM3886TF

Alternativa

• TDA7295

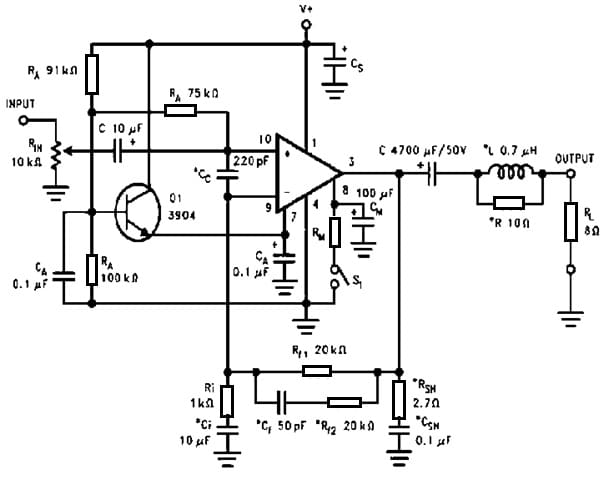

Criando um amplificador de áudio com o LM3886

O LM3886 é uma escolha proeminente no mundo dos circuitos de áudio para criar amplificadores de 68W com uma abordagem minimalista.Sua popularidade no home theater e nos sistemas de som decorre de sua capacidade de combinar poder com clareza sem esforço.Como um amplificador AB de classe em uma configuração não inversora, o LM3886 oferece alta impedância de entrada, tornando-o ideal para lidar com sinais de áudio de baixo nível.Sua produção e eficiência robustas o tornam adequado para dirigir alto-falantes de alta fidelidade, capturando seu interesse.Sua integração perfeita com sistemas de áudio pré-existentes aprimora ainda mais as experiências acústicas, convidando você a desfrutar do som em uma nova dimensão.

Aspectos operacionais

• Opções da fonte de alimentação: O LM3886 pode operar com fontes de alimentação de ponta única ou dupla.Enquanto as configurações de ponta dupla geralmente elevam o desempenho, elas lidam com as flutuações de potência delas com acesso, gerando uma saída de áudio mais limpa.Essa abordagem meticulosa para a qualidade do som enriquece qualquer configuração de áudio, transformando paisagens sonoras comuns em experiências auditivas cativantes.

• Arranjos de amplificadores e seus efeitos: Como um amplificador AB de classe, o LM3886 atinge um equilíbrio entre eficiência e pureza sônica.A configuração não inversora suporta maior impedância de entrada, reduzindo o ônus das fontes de áudio e mantendo a fidelidade do sinal.Esse recurso é útil para preservar detalhes de som complexos, garantindo que até as notas mais fracas sejam reproduzidas com precisão.Para aqueles que projetam layouts, o foco na redução de ruído e no gerenciamento térmico pode melhorar a confiabilidade e a vida útil do amplificador.

• Sinergia de orador e excelência em áudio: Reconhecido por sua forte produção e eficiência, o LM3886 combina harmoniosamente com os alto-falantes de ponta, atendendo às suas necessidades de desempenho e garantindo a qualidade do áudio superior.Os aplicativos reais exigem atenção à correspondência de impedância entre o amplificador e os alto -falantes, pois isso pode aumentar a clareza e reduzir as ineficiências.A versatilidade do amplificador incentiva a exploração com vários tipos de alto -falantes, permitindo que você crie paisagens sonoras distintas e imersivas, adaptadas às suas visões únicas.

Prós e contras

Prós

O LM3886 IC se destaca com desempenho excepcional, suportado por suas medidas robustas de segurança, como desligamento térmico e salvaguardas de curto-circuito que aumentam sua confiabilidade e vida útil.Esse componente é conhecido por oferecer uma notável qualidade de som através de baixos níveis de ruído e distorção mínima, proporcionando uma experiência de áudio impecável.O LM3886 é adepto de conduzir os alto-falantes com força de sinal aprimorada, o que aumenta seu apelo em configurações de áudio de alta fidelidade.Além disso, seu foco na eficiência energética complementa a tendência mundial em relação às tecnologias sustentáveis.

A incorporação de recursos de proteção diminui substancialmente os riscos de falha do dispositivo, tornando -a uma escolha preferida.Você pode valorizar a vibrante saída de áudio, que transforma as sessões de escuta sem a interferência vista em componentes menos capazes.Essas qualidades destacam o papel do LM3886 em equilibrar perfeitamente a acessibilidade com desempenho de alto calibre.

Contras

Apesar de suas virtudes, o LM3886 apresenta o projeto de meandros que exigem atenção atenciosa.Sua fonte de alimentação de baixa capacitância exige engenharia meticulosa para estabilidade, possivelmente exigindo componentes extras e aumento da complexidade do projeto.A falta de proteção DC integrada requer circuitos externos, adicionando desafios de design e afetando potencialmente a compactação do projeto.Além disso, os pinos de suprimento mais longos tornam os layouts de PCB complicados, especialmente em designs apertados, solicitando soluções inventivas para manter o desempenho e a integridade.

Você pode frequentemente extrair do conhecimento passado para resolver esses problemas, empregando layouts criativos e seleções de componentes para superar obstáculos.Essa mistura de experiência e criatividade na solução de problemas mostra uma faceta de engenharia importante: refinar e adaptar projetos para funcionalidade superior.Consequentemente, embora esses desafios sejam dignos de nota, eles representam chances de inovação, impulsionando o desenvolvimento de sistemas de áudio mais eficazes e confiáveis.

Aplicações

O amplificador operacional LM3886 se destaca com sua impressionante entrega de energia, permitindo que os alto-falantes ressoem a 38 watts em uma carga de 8 ohm e 68 watts com uma carga de 4 ohm.Os recursos de prevenção de superaquecimento e sobrecarga internos não apenas aumentam sua confiança, mas também abrem portas para uma infinidade de aplicativos de áudio.

Recursos e recursos de desempenho

Este amplificador esculpe um nicho na indústria com seus sofisticados sistemas de proteção, incluindo circuitos de desligamento térmico e proteção de pico.Esses atributos equipam o LM3886 com uma resistência notável, mesmo em condições desafiadoras, tornando-a sua opção para durabilidade e experiências sonoras imersivas.

Funções em sistemas de áudio

Nas configurações de áudio contemporâneas, o LM3886 desempenha um papel importante, operando em circuitos silenciosos para garantir ajustes suaves de volume, criando uma experiência de audição ininterrupta e enriquecedora.Powering Sistemas estéreo compactos e mostrando seu potencial para fornecer som potente em espaços restritos, de acordo com a estética de design minimalista de hoje.Permitindo que os alto-falantes auto-movidos, oferecendo amplificação eficiente de energia, atendendo às demandas diárias de áudio com simplicidade e facilidade de uso.

Equipamento de áudio profissional

No domínio dos equipamentos profissionais de áudio, o LM3886 é comemorado por sua excelente qualidade de som.Sua capacidade de produzir som com notável clareza e precisão ressoa com você, tornando -o altamente valorizado em monitores de estúdio e dispositivos de áudio premium.O expansivo palco sonoro facilitado por este amplificador está ativo para uma avaliação de áudio fina, que beneficia significativamente os benefícios dos ambientes de gravação e masterização.
