Um guia para os padrões de nomeação do Xilinx FPGA

Compreender o sistema de nomeação Xilinx FPGA é básico para selecionar o dispositivo certo para o seu aplicativo específico.Este artigo explora os detalhes intrincados por trás das convenções de nomeação do Xilinx FPGA, decodificando cada componente de um nome para descobrir seu significado.De identificadores familiares e de série a capacidades celulares lógicas, notas de velocidade, tipos de pacotes e designações especializadas para ambientes exclusivos, isso fornece um mergulho profundo na maneira como a Xilinx rotula seus dispositivos.Além disso, abordaremos a organização da documentação Xilinx, destacando sua acessibilidade e utilidade para você navegar no mundo em rápida evolução do silício programável.Essa exploração o ajudará a entender melhor o sistema e tomar decisões informadas.

Catálogo

Sistema de nomeação Xilinx FPGA

A metodologia de nomeação Xilinx FPGA oferece um mergulho profundo nos atributos que caracterizam cada dispositivo, servindo como um recurso valioso ao selecionar componentes para aplicativos específicos.

Componentes de um nome Xilinx FPGA

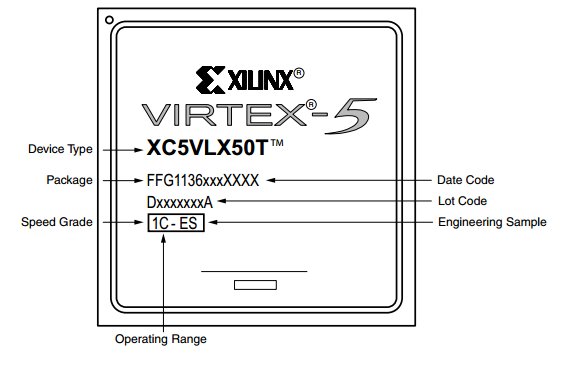

Cada segmento dentro de um nome Xilinx FPGA identifica exclusivamente seus atributos específicos, fornecendo informações sobre a funcionalidade do dispositivo.Considere o exemplo "XC4VLX60-10FFG668CS2";Vamos quebrá -lo.

• Família e série: o prefixo "XC4VLX" indica afiliação à família Virtex 4LX.Essa classificação significa níveis de desempenho e integração, típicos desta série, alinhando -se com as demandas de tarefas sofisticadas.

• Células lógicas e seu papel: o numeral "60" representa uma configuração de 60.000 células lógicas.Isso é fundamental para estimar a capacidade do FPGA de gerenciar operações lógicas complexas que são cruciais para tarefas computacionais avançadas.

• Significância do grau de velocidade: o grau de velocidade "10" é um grande determinante dos resultados de desempenho.Ele influencia a faixa de frequência que o componente pode operar com eficiência, orientando seu uso em aplicações específicas.

• Tipo de embalagem e tendências da indústria: o tipo de pacote indicado pela "FFG" reflete uma configuração de matriz de grade de bola de chip sem chumbo (BGA).Essa abordagem ressoa com os padrões de fabricação eco-consciente, ao mesmo tempo em que oferecem o consumo de energia reduzido e as características térmicas superiores, espelhando tendências industriais.

• Contagem e conectividade de pinos: o número "668" refere -se à contagem completa de pinos, lançando luz sobre o potencial de conectividade externa e capacidades de interface que o FPGA pode suportar, o que é crucial para os requisitos complexos do sistema.

• Faixa de temperatura para confiabilidade: o caractere "C" indica uma faixa de temperatura comercial, fundamental para garantir a estabilidade e a confiabilidade do dispositivo em ambientes com flutuações térmicas moderadas.

• Versão da etapa de fabricação: Por fim, "S2" revela detalhes sobre a versão de etapa de fabricação.Isso é indicativo de aprimoramentos contínuos derivados de feedback e dados práticos de iterações anteriores, promovendo melhor confiabilidade e desempenho.

Designações para ambientes especializados

A Xilinx categorizou os FPGAs para ambientes distintos: "Xa" identifica peças de nível automotivo, garantindo maior durabilidade;"XQ" refere -se a componentes com a certificação QML, afirmando confiabilidade para operações úteis;e "R", visto em "XQR", destina -se a aplicações espaciais, onde a resistência à radiação é uma necessidade.Essas diferenciações permitem a seleção simplificada adequada para diversos requisitos da indústria sem incerteza.

Organização da documentação Xilinx

A Xilinx categoriza logicamente sua documentação em áreas distintas, cada uma facilmente identificável por abreviações específicas.Esses documentos são facilmente acessíveis no site oficial da Xilinx, tornando conveniente para você encontrar o que precisa.

Pioneiro nos domínios de matrizes de portões programáveis ​​em campo (FPGAs), dispositivos lógicos programáveis ​​complexos (CPLDs), tecnologias de sistema no chip (SOC) e a plataforma de aceleração de computação adaptativa (ACAP), a Xilinx combuste avanços transformadores em diversos setores.Seu silício programável, enriquecido por ferramentas de software e desenvolvimento de ponta, atende aos variados requisitos de indústrias como eletrônicos de consumo, sistemas automotivos e infraestruturas de computação em nuvem.

A documentação do Xilinx é cuidadosamente organizada para ajudá -lo a encontrar rapidamente informações pertinentes.Os materiais disponíveis incluem:

Carta de abertura	Significado
ds	Ficha de dados
ug	Guia do usuário
WP	Papel branco
bg	Especificações do pacote
xapp	Guia de aplicação

Esses recursos atendem individualmente a necessidades informacionais específicas, apoiando -o em sua busca por idéias práticas básicas para dominar os meandros das paisagens tecnológicas contemporâneas.
