Guia do amplificador AD8130Ar: recursos, pinagem, aplicativos e folha de dados

Este guia é tudo sobre o AD8130ar, um amplificador de alta velocidade.Ele foi projetado para pegar sinais de cabos de pares torcidos (do tipo frequentemente usado em redes) e transformá-los em sinais limpos e de ponta única que outras partes de um sistema podem usar.Neste artigo, você aprenderá o que o AD8130AR faz, como funciona dentro, onde você pode usá -lo e quais versões estão disponíveis para necessidades diferentes.

Catálogo

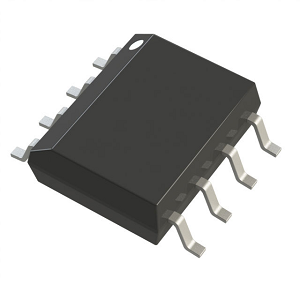

Visão geral do AD8130Ar

O AD8130AR é um amplificador de receptor diferencial de alta velocidade projetado para transmissão de sinal de precisão sobre cabos de pares torcidos.Como parte da família AD8129/AD8130, ele se destaca na conversão de sinais diferenciais em saídas de ponta única com excelente fidelidade de sinal.Com uma largura de banda de -3 dB larga de 270 MHz e uma taxa excepcional de 1090 V/µs, é ideal para transmitir vídeo analógico ou digital e dados de alta velocidade.O AD8130AR fornece uma excelente rejeição de modo comum medido a 94 dB em baixas frequências e 70 dB a 10 MHz, permitindo que ele opere efetivamente até mesmo em cabeamento sem grau sem grau de baixo custo.Ele suporta uma ampla faixa de fonte de alimentação, de um único trilhos de +4,5 V a duplo ± 12,6 V, permitindo o uso em diversas tensões do sistema sem a necessidade de transformadores de isolamento.O AD8130 é estável e mais adequado para as aplicações de alta largura de banda e de baixo ganho.

Se você está procurando amplificadores de receptor confiável e de alto desempenho, o AD8130AR é uma ótima opção.Faça seu pedido em massa conosco hoje para manter seus sistemas de alta velocidade funcionando sem problemas com o manuseio de sinais consistente e de baixo ruído.

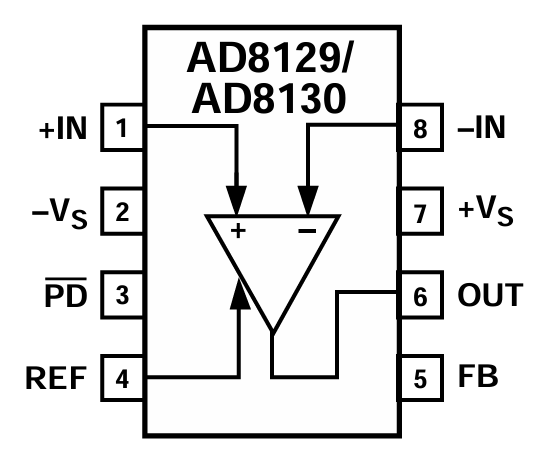

Configuração do pino ad8130ar

Número do pino	Nome do pino	Descrição
1	+In	Entrada não inversora (entrada diferencial positiva)
2	–Vs	Tensão de fonte de alimentação negativa
3	PD̅	Controle de desativação (baixo ativo)
4	Ref	Entrada de tensão de referência (define o modo comum de saída)
5	Fb	Pino de feedback (para definir ganho ou estabilidade)
6	FORA	Saída do amplificador
7	+Vs.	Tensão de fonte de alimentação positiva
8	-EM	Inverter entrada (entrada diferencial negativa)

Modelos AD8130AR CAD

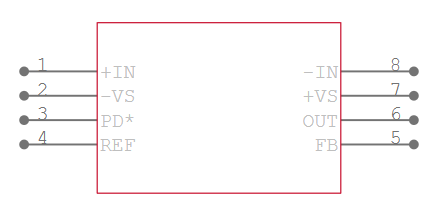

Símbolo ad8130ar

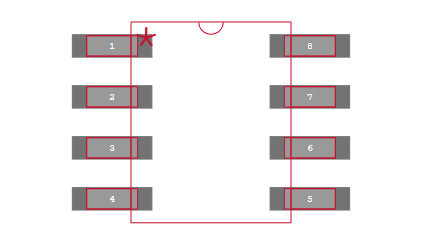

AD8130AR PESTÃO

Modelo 3D AD8130AR

Recursos AD8130ar

Alta largura de banda: O AD8130AR suporta uma largura de banda de -3 dB de 270 MHz no ganho da unidade, permitindo lidar com sinais analógicos e digitais rápidos com perda ou atraso mínimo.Isso o torna adequado para aplicativos de alta frequência, como transmissão de vídeo e links de dados de alta velocidade.

Taxa rápida: Com uma taxa muito alta de 1090 volts por microssegundo, o amplificador pode responder rapidamente a alterações rápidas no sinal de entrada, garantindo transições de sinal nítidas e reduzindo a distorção em formas de onda de mudança rápida.

Excelente taxa de rejeição de modo comum (CMRR): O AD8130ar atinge 94 dB CMRR de DC a 100 kHz, 80 dB a 2 MHz e 70 dB a 10 MHz.Isso permite que ele rejeite ruído ou interferência indesejada que apareça igualmente em ambas as entradas, mesmo em altas frequências para uso com cabos de par de torcida sem blindagem.

Alta impedância de entrada: Sua alta impedância de entrada garante carga mínima na fonte de sinal, preservando a integridade do sinal e facilitando a interagir com outros circuitos.

Faixa de tensão de modo comum de entrada ampla: A ampla faixa de modo comum significa que o amplificador pode aceitar tensões de entrada que oscilam muito acima ou abaixo do solo sem distorção, mesmo sem o uso de transformadores.

Baixo ruído de entrada: O AD8130AR mantém um piso de baixo ruído, tornando -o adequado para aplicações de precisão, como instrumentação e dispositivos médicos.

Baixa distorção: O amplificador oferece distorção harmônica total muito baixa, medida a -79 dBC para um sinal de 1 V P-P a 5 MHz.Isso garante a reprodução precisa do sinal em aplicativos como a transmissão de vídeo ou banda base de RF.

Ampla gama de fonte de alimentação : Ele pode operar a partir de uma única fonte a partir de +4,5 V ou de suprimentos duplos até ± 12,6 V, oferecendo compatibilidade com uma ampla gama de tensões do sistema e melhorando a adaptabilidade do design.

Função de desativação: O pino de desativação integrado permite desativar o dispositivo quando não é necessário, conservando energia em aplicações operadas por bateria ou sensíveis à energia.

Diagrama de blocos AD8130

O diagrama de blocos ilustra a estrutura interna do AD8130 e sua variante AD8130AR, os quais funcionam como amplificador de receptor diferencial.No núcleo do dispositivo, há dois amplificadores diferenciais internos organizados para processar um sinal de entrada de extremidade única (v_in) e produzir uma saída diferencial.O sinal entra no pino 1 (entrada sem inversão) e flui através de dois amplificadores internos correspondentes que mantêm excelente rejeição de modo comum e fidelidade de sinal.O pino 5 é aterrado através do resistor RG, enquanto o resistor de feedback RF conecta a saída de volta ao caminho invertido, definindo o ganho de acordo com a fórmula:

Esse arranjo de feedback garante estabilidade e controle preciso do ganho.A energia é fornecida ao dispositivo através dos pinos 2 e 7, que estão conectados aos trilhos de alimentação negativos e positivos, respectivamente (-vs e +vs).O pino 6 emite o sinal amplificado final e o pino 3 (PD) permite o controle de desativação para salvar a energia quando o dispositivo não estiver em uso.A arquitetura diferencial interna minimiza a distorção e a interferência externa, tornando a série AD8130 adequada para aplicações exigentes de alta velocidade, como a distribuição de sinal de vídeo de precisão sobre linhas de pares torcidos.

Especificações AD8130AR

Tipo	Parâmetro
Fabricante	Analog Devices Inc.
Embalagem	Tubo
Status da peça	Obsoleto
Tipo de amplificador	Diferencial
Número de circuitos	1
Taxa de giro	1100 V/µs
-3db Largura de banda	290 MHz
Atual - viés de entrada	500 NA
Tensão - deslocamento de entrada	400 µV
Atual - suprimento	13 MA
Corrente - Saída / canal	40 MA
Tensão - extensão de oferta (min)	4,5 v
Tensão - extensão de oferta (máximo)	25,2 v
Temperatura operacional	-40 ° C ~ 85 ° C.
Tipo de montagem	Montagem na superfície
Pacote / caso	8-SOIC (0,154 ", 3,90 mm de largura)
Pacote de dispositivo de fornecedor	8-SOIC
Número do produto base	AD8130

Aplicações AD8130ar

Receptores de linha diferencial de alta velocidade

O AD8130AR é criado para receber sinais diferenciais de alta frequência transmitidos em cabos de pares torcidos.Sua excelente rejeição de modo comum e largura de banda larga garantem que o sinal permaneça limpo e preciso, mesmo quando o ruído elétrico externo está presente.Isso o torna ideal para uso em automação industrial, links de comunicação ou ambientes onde a EMI e a diafonia são preocupações.

Conversão diferencial para o soldado

Em muitos sistemas, os sinais são transmitidos em forma diferencial para imunidade ao ruído, mas devem ser convertidos em sinais de ponta única para processamento adicional.O AD8130ar lida com essa conversão com distorção mínima e suporte de tensão ampla, permitindo uma interface limpa e eficiente entre saídas diferenciais e ADCs, DSPs ou sistemas analógicos de ponta única.

Amplificadores de instrumentação de alta velocidade

Graças à sua alta impedância de entrada, baixo ruído e linearidade excepcional, o AD8130AR é adequado para aplicações de instrumentação.Permite medições diferenciais precisas e amplificação sem adicionar ruído do sistema, tornando -o valioso nas interfaces científicas, médicas ou de sensores industriais.

Aplicações de mudança de nível

O AD8130ar acomoda uma ampla faixa de tensão de modo comum de entrada, permitindo que ele mude os níveis de tensão entre sistemas com diferentes potenciais de terra.Isso é útil em sistemas que abrangem longas distâncias ou conectam diferentes domínios de energia sem exigir transformadores de isolamento ou hardware adicional.

Transmissão de sinal de vídeo analógico e digital

Com sua largura de banda larga e baixa distorção, o AD8130AR é ideal para transmitir sinais de vídeo analógicos ou digitais em cabos de pares torcidos.Preserva a clareza da imagem e a integridade do tempo, tornando-o adequado para sistemas de vigilância por vídeo, equipamentos de transmissão ou configurações de visão de máquina que requerem transmissão de longa distância.

Sistemas de transmissão de dados de alta velocidade

Nos sistemas de comunicação de dados, a degradação do sinal sobre a distância é uma grande preocupação.O AD8130AR mitiga isso mantendo a alta fidelidade de sinal, mesmo em comprimentos de cabo estendidos, garantindo que os sinais digitais rápidos cheguem intactos.É uma ótima opção para sistemas como o Ethernet sobre o par torcido, unidades de aquisição de dados ou backplanes de controle digital.

AD8130ar Peças semelhantes

• AD8130Arz-REEL

O AD8130Arz-REEL é funcionalmente idêntico ao AD8130ar, com a mesma largura de banda de 270 MHz, taxa de gama de 1090 V/µs e CMRR alta.A principal diferença está em seu formato de embalagem, esta versão vem em um carretel compatível com ROHS, sem chumbo, adequado ao conjunto automatizado de SMT (tecnologia de montagem de superfície).É ideal para ambientes de fabricação de alto volume que buscam conformidade ambiental e processos de produção eficientes.

• AD8130ArMZ-REEL

Essa variante, AD8130Armz-REEL, compartilha todas as características elétricas principais do AD8130ar, mas vem em um mini pacote de esboço pequeno (MSOP-8) em vez do SOIC padrão.O formato MSOP oferece uma pegada menor, tornando-o ideal para designs de PCB compactos ou com restos de espaço sem comprometer o desempenho.É uma opção de primeira linha para sistemas incorporados portáteis ou densos.

• AD8130ArMZ-REEL7

O AD8130ArMZ-REEL7 é o mesmo dispositivo que a versão Armz-Reel, mas é fornecida em um formato de fita e reel de 7 polegadas otimizado para sistemas específicos de pick-and-place.Ele mantém as mesmas características de alta velocidade e baixa distorção, oferecendo conveniência para linhas de montagem que requerem tolerâncias de bobina mais rígidas ou corridas menores em lote.

Vantagens AD8130Ar

Arquitetura de feedback ativo

Ao contrário dos amplificadores operacionais tradicionais, o AD8130AR usa um design de feedback ativo que separa os caminhos de entrada e feedback.Isso reduz a interação entre sinal e feedback, melhorando a estabilidade e minimizando a distorção.Ele também aprimora a capacidade do dispositivo de rejeitar o ruído do modo comum, tornando-o mais adequado para o processamento diferencial de sinal em longas distâncias.

Alta largura de banda e taxa de giro

O amplificador oferece uma largura de banda de 270 MHz e uma taxa de gama de raios rápida de 1090 V/µs.Essas características permitem lidar com bordas rápidas e conteúdo de alta frequência com atraso mínimo ou perda de sinal, tornando-o ideal para aplicações como transmissão de vídeo, banda base de RF ou sistemas de comunicação digital.

Baixa distorção e ruído

Com um nível de ruído de entrada de apenas 12,5 nV/√Hz e distorção harmônica tão baixa quanto -79 dBc a 5 MHz, o AD8130ar garante amplificação de sinal limpo e de alta fidelidade.Isso o torna ideal para instrumentação sensível e aquisição de dados de precisão.

Dimensões de embalagem AD8130Ar

Dimensões do pacote

Parâmetro	Dimensão (mm)
Largura corporal	3.80 - 4,00
Comprimento do corpo	4.80 - 5,00
Largura geral (com leads)	5.80 - 6.20
Altura do corpo	1.35 - 1,75
Lead Pitch (espaçamento de pinos)	1.27 (BSC)
Largura do chumbo	0,25 - 0,50
Espessura do chumbo	0,17 - 0,25
Comprimento do chumbo (do pacote)	0,40 - 1,27
Altura do impasse	0,10 - 0,25
Coplanaridade	0,10 (máximo)
Ângulo de dobra de chumbo	0 ° - 8 °

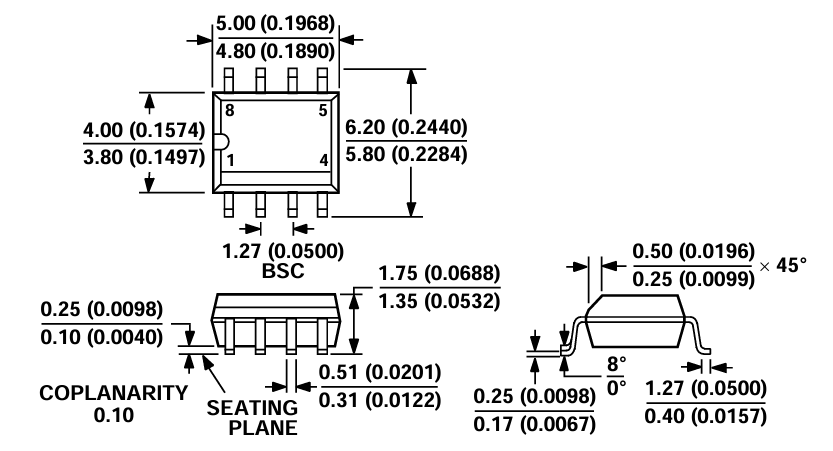

Esboço do pacote

Fabricante AD8130Ar

O AD8130AR é fabricado pela Analog Devices Inc. (ADI), uma empresa de semicondutores de renome globalmente reconhecida por sua liderança em tecnologias de processamento de sinais de alto desempenho, sinal misto e de processamento de sinais digitais.Fundada em 1965 e sediada em Wilmington, Massachusetts, a ADI construiu uma forte reputação de fornecer componentes de precisão que alimentam tudo, desde automação e instrumentação industrial até infraestrutura de comunicações e eletrônicos avançados de consumo.Os dispositivos analógicos enfatizam a qualidade, a inovação e a confiabilidade a longo prazo, tornando seus componentes, incluindo as soluções confiáveis ​​do AD8130ar em ambientes de engenharia exigentes.Com suporte de design extenso, documentação robusta e excelência em fabricação comprovada, a ADI garante que o AD8130ar atenda a padrões rigorosos para fidelidade de sinal e desempenho do sistema.

Conclusão

O AD8130AR é uma escolha inteligente quando você precisa de um amplificador confiável que mantém os sinais limpos, mesmo em cabos longos ou em lugares barulhentos.Possui uma ampla gama de usos, desde sistemas de vídeo e dados de alta velocidade até testes e sensores.Funciona bem com diferentes fontes de alimentação e vem em vários tipos de pacotes para se adequar a vários designs.Seu forte desempenho, baixo ruído e qualidade confiável de dispositivos analógicos tornam -o ótimo para qualquer pessoa que construa eletrônica rápida e precisa.

PDF da folha de dados

AD8130AR DATHATHEETS:

EOL Lead (PB)-Portador 07/Oct/2016.pdf

AD8129/30.PDF
