Guia do driver da linha ADM5170AP: Recursos, pinagem, aplicações e conversão de sinal RS-232/RS-423

Este guia é sobre o ADM5170AP, um chip especial que ajuda a enviar sinais nos sistemas de comunicação digital.Ele se concentra em como esse chip leva sinais lógicos básicos (como TTL ou CMOS) e os converte em sinais mais fortes de RS-232 ou RS-423 para melhor transmissão.Ele também explica como o ADM5170AP permite selecionar o modo de saída, ajustar a velocidade do sinal e usá -lo com eficiência.Ele destaca como esse chip facilita a conexão e o envio de dados de forma clara e confiável a distâncias mais longas.

Catálogo

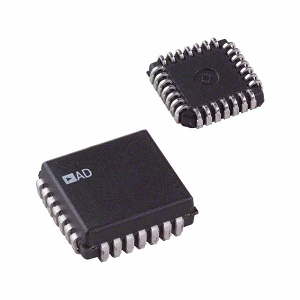

Visão geral do ADM5170AP

O ADM5170AP é um driver de linha octal versátil personalizado para sistemas de comunicação digital, lidando com taxas de dados de até 116 kb/s.É projetado exclusivamente para aceitar entradas TTL ou CMOs, que são então invertidas e traduzidas para os níveis de sinal RS-232E ou RS-423A.Essa flexibilidade é governada pelo modo Selecionar entradas MS+ e MS -;A definição de ambos como GND inicia a operação RS-423, enquanto a conexão de MS+ a VDD e MS-a VSS permite a operação RS-232.A taxa de saia de saída pode ser ajustada finamente de 10 V/µs a 2,2 V/µs, conectando um resistor externo entre o pino de ajuste da taxa de galho (SRA) e o GND, acomodando vários comprimentos e tipos do cabo.O dispositivo também possui saídas que podem ser desativadas usando o pino EN (Ativar entrada), permitindo o compartilhamento de uma linha de saída comum que aprimora a flexibilidade e a eficiência do design do sistema.O ADM5170AP integra a tecnologia CMOS de baixa potência, a proteção de curto-circuito de saída e entradas compatíveis com TTL/CMOS, tornando-a uma escolha ideal para modems de alta velocidade, portas de E/S de computador e aplicações de tradução em nível lógico.

Se você está pensando em atualizar seus sistemas ou expandir sua linha de produtos, o ADM5170AP é uma escolha inteligente.Entre em contato conosco hoje para fazer seu pedido em massa e verifique se o seu inventário atende à demanda com este componente de alto desempenho.

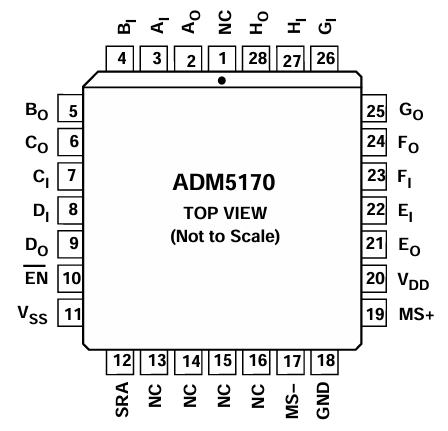

ADM5170AP Configuração do pino

Mnemônico	Função
VDd	Entrada da fonte de alimentação, +10 V ± 10%.
VSs	Entrada da fonte de alimentação, –10 V ± 10%.
Gnd	Pino de terra.Deve estar conectado a 0 V.
UMEU ...HEU	Entrada digital para os drivers A a H.
UMO ...HO	Saída RS-232/RS-423 dos drivers A a H.
En	Ativar pino.Quando alto, todas as saídas são de 3 anos.
MS+, MS-	Modo Selecione entradas.Usado para controlar o nível de saída balanço.Com MS+ e MS- conectados ao GND, os níveis de saída RS-423A são selecionados.Com MS+ conectado a VDd e Ms - conectado a VSs, RS-232 Os níveis de saída são desenvolvidos.
SRA	Slew Taxa Ajuste a entrada.Um resistor externo (2 kΩ a 10 kω) conectado entre este pino e gnd é usado para controlar a saída Taxa (10 V/µs a 2,2 V/µs).

ADM5170AP Modelos CAD

Símbolo ADM5170AP

ADM5170AP PEDIMENTO

ADM5170AP MODELO 3D

Recursos ADM5170AP

• Oito drivers de linha de extremidade única: O ADM5170AP inclui oito drivers de linha independentes em um pacote, permitindo vários canais de transmissão de dados simultaneamente.Esse recurso é útil para sistemas complexos de comunicação digital que requerem várias saídas de sinal

• Conformidade com padrões: Este dispositivo é compatível com os padrões EIA RS-232E, RS-423A e CCITT V.10/X.26, garantindo que ele possa operar suavemente dentro de uma variedade de estruturas de comunicação digital e é compatível com protocolos internacionais de comunicação.

• Taxa programável Slew: Você pode ajustar a taxa de saída de saída de 10 V/µs a 2,2 V/µs conectando um resistor externo entre o pino e o aterramento do ajuste da taxa de troca (SRA).Esse ajuste permite o ajuste fino da integridade do sinal de acordo com as características do cabo de conexão, reduzindo as reflexões do sinal e os erros de transmissão.

• Ampla faixa de tensão de suprimento : O ADM5170AP opera com uma faixa de tensão de alimentação de 9 V a 15 V para VDD e de –9 V a –15 V para VSS.Essa ampla gama acomoda várias fontes de alimentação, aumentando a flexibilidade do dispositivo em diferentes configurações do sistema.

• Tecnologia CMOS de baixa potência: Construído com a tecnologia CMOS de baixa potência, o ADM5170AP reduz o consumo de energia para 40 MW quando desativado.Esse recurso é importante para economizar energia em sistemas que requerem longas horas operacionais e sustentabilidade.

• Saídas de 3 estados: Os pinos de saída do ADM5170AP podem ser desativados usando o pino EN (Ativar entrada).Essa funcionalidade permite o compartilhamento de linhas de comunicação comuns e evita a interferência do sinal, tornando -a ideal para sistemas em que vários drivers compartilham as vias de saída.

• Entradas compatíveis com TTL/CMOS: O driver de linha aceita os níveis de entrada TTL e CMOS, oferecendo versatilidade na interface com várias famílias lógicas.Esse recurso simplifica o processo de design, eliminando a necessidade de hardware de mudança de nível adicional.

• Proteção de curto -circuito de saída: Inclui proteção integrada contra shorts de saída, o que aumenta a confiabilidade e a durabilidade do dispositivo, impedindo os danos devido a curtos circuitos acidentais durante a operação.

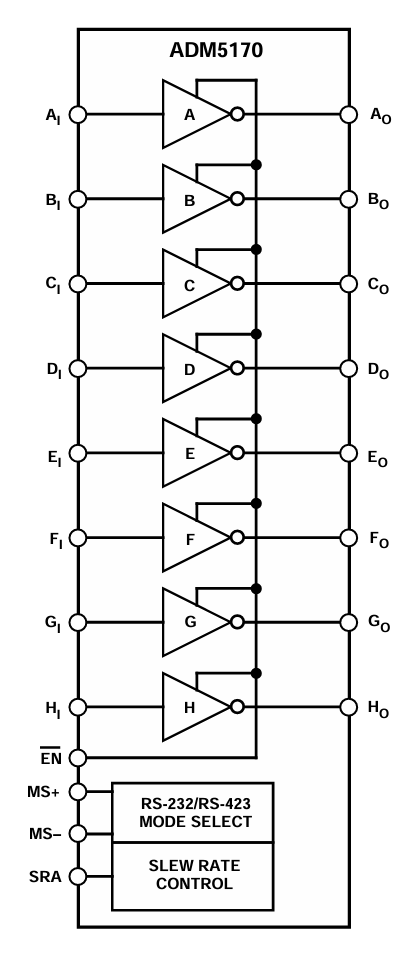

Diagrama do bloco ADM5170AP

O Diagrama de blocos do ADM5170AP Ilustra sua função como um driver de linha octal, lidando com oito canais de sinal de entrada de saída rotulados por H a H. Cada entrada de sinal (AI para HI) passa por um driver de linha de inversão dedicado, que converte TTL/CMOS sinais de entrada nos níveis apropriados de saída do driver de linha (AO para HO).Essas saídas podem operar com os padrões RS-232 ou RS-423, dependendo do modo selecionado através dos pinos MS+ e MS-.O Modo Selecione Bloqueie a parte inferior do diagrama com os níveis de sinalização RS-232 e RS-423.

Além disso, o diagrama mostra um Controle de taxa de giro PIN (SRA), que permite ajustar a taxa de transição dos sinais de saída.Isso ajuda a gerenciar a integridade do sinal e a interferência eletromagnética (EMI), principalmente em linhas de transmissão mais longas.O En O PIN é um controle de ativação que ativa ou desativa todos os drivers simultaneamente.No geral, o ADM5170AP é um IC de driver de linha versátil usado em sistemas de comunicação digital, projetados para suportar vários padrões e garantir uma transmissão de sinal confiável sobre os links de dados seriais.

Especificações ADM5170AP

Tipo	Parâmetro
Fabricante	Analog Devices Inc.
Embalagem	Tubo
Status da peça	Obsoleto
Tipo	Motorista
Protocolo	RS232, RS423
Número de motoristas/receptores	8/0
Taxa de dados	116kbps
Tensão - suprimento	9V ~ 15V
Temperatura operacional	-40 ° C ~ 85 ° C.
Tipo de montagem	Montagem na superfície
Pacote / caso	28-LCC (J-Lead)
Pacote de dispositivo de fornecedor	28-PLCC (11.51x11.51)
Número do produto base	ADM5170

Programação do modo de saída ADM5170AP

O chip ADM5170AP possui dois modos de saída que o permitem funcionar com diferentes padrões de tensão para enviar sinais.Esses modos são:

1. Modo de saída baixo: Este modo segue o padrão RS-423A, usado para comunicações diretas e ponto a ponto.Para usar esse modo, conecte o modo Selecionar pinos, rotulado MS+ e MS -, diretamente ao solo (GND).Essa configuração mantém os níveis de tensão mais baixos e mais controlados, o que é bom para evitar interferências quando as linhas estão próximas.

2. Modo de alta saída: Este modo corresponde ao padrão RS-232 e é adequado para cenários em que os cabos são longos ou o sinal deve viajar muito, pois permite sinais de tensão mais fortes e mais altos.Para ativar esse modo, conecte MS+ à fonte de alimentação positiva (VDD) e MS - à fonte de alimentação negativa (VSS).Isso torna a saída mais forte, garantindo que o sinal permaneça claro em distâncias mais longas.

Entradas				Saídas
MS+	EM-	En	Dados
Gnd	Gnd	0	0	5 V a 6 V (RS-423)
Gnd	Gnd	0	1	–5 V a –6 V (RS-423)
VDd	VSs	0	0	(VDD-3 V) (RS-232) ¹
VDd	VSs	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Z

Aplicações ADM5170AP

Sistemas de comunicação de alta velocidade

O ADM5170AP é ideal para sistemas de comunicação de alta velocidade devido à sua capacidade de lidar com taxas de dados de até 116 kb/s.Isso o torna perfeito para aplicativos que exigem transmissão de dados rápida e confiável sobre as redes.

Portas de E/S de computador e periféricos

Esse driver de linha é usado extensivamente na interface portas de entrada/saída de computador e periféricos.Sua compatibilidade com os níveis de TTL/CMOS e os padrões RS-232E/RS-423A garante que ele possa se integrar perfeitamente a uma ampla gama de hardware de computador, aprimorando a conectividade e o fluxo de dados entre os dispositivos.

Modems de alta velocidade

Dada a sua alta taxa de dados e a taxa de giro ajustável, o ADM5170AP é uma excelente opção para aplicações de modem de alta velocidade.Ajuda a modular e desmodular sinais de dados de maneira eficaz, garantindo conectividade clara e consistente da Internet.

Impressoras

Nas impressoras, o ADM5170AP ajuda na transmissão confiável de dados entre o computador e a impressora.Sua capacidade de transmitir dados efetivamente a distâncias mais longas, sem perda, garante operações de impressão rápida de alta qualidade.

Tradução de nível lógico

O dispositivo também desempenha uma função na tradução de nível lógico, convertendo os níveis de entrada TTL ou CMOS em níveis de saída RS-232E ou RS-423A.Essa função é boa em sistemas em que os dispositivos operam em diferentes níveis lógicos, garantindo compatibilidade e comunicação eficaz em diversos componentes eletrônicos.

ADM5170AP partes semelhantes

• ADM560JRSZ

• ADM5170JP-REEL

• ADM560JRS

ADM5170AP vantagens

Suporte ao protocolo duplo com modo Selecionar

O ADM5170AP permite selecionar entre os padrões de saída RS-232E e RS-423A usando o modo Selecionar entradas (MS+ e MS-).Essa dupla compatibilidade oferece flexibilidade no design de aplicativos, acomodando vários requisitos de comunicação sem a necessidade de componentes adicionais.

Oito motoristas independentes

Integrando oito drivers de linha de extremidade única em um pacote, o ADM5170AP minimiza a necessidade de vários chips, economizando espaço e reduzindo a complexidade no design do sistema.Essa integração é benéfica em ambientes com imóveis de PCB limitados.

Ampla faixa de tensão de suprimento

A capacidade do dispositivo de operar em uma ampla faixa de tensão de suprimento (9 V a 15 V para VDD e –9 V a –15 V para VSS) o torna adaptável a vários ambientes de energia, aumentando sua utilidade em diversas configurações operacionais.

Baixo consumo de energia

Com a tecnologia CMOS de baixa potência, o ADM5170AP consome menos energia, especialmente quando desativado (apenas 40 MW).Essa eficiência energética o torna adequado para aplicações onde é necessária a conservação de energia, como dispositivos operados por bateria.

Entradas compatíveis com TTL/CMOS

Sua compatibilidade com os níveis lógicos padrão de TTL e CMOS garante que o ADM5170AP possa interface com uma ampla gama de sistemas digitais, eliminando a necessidade de hardware de mudança de nível e simplificando o design do sistema.

Proteção de curto -circuito de saída

Com proteção integrada contra shorts de saída, o ADM5170AP fornece durabilidade e confiabilidade aprimoradas, protegendo o dispositivo e o sistema contra danos causados ​​por curtos circuitos acidentais durante a operação.

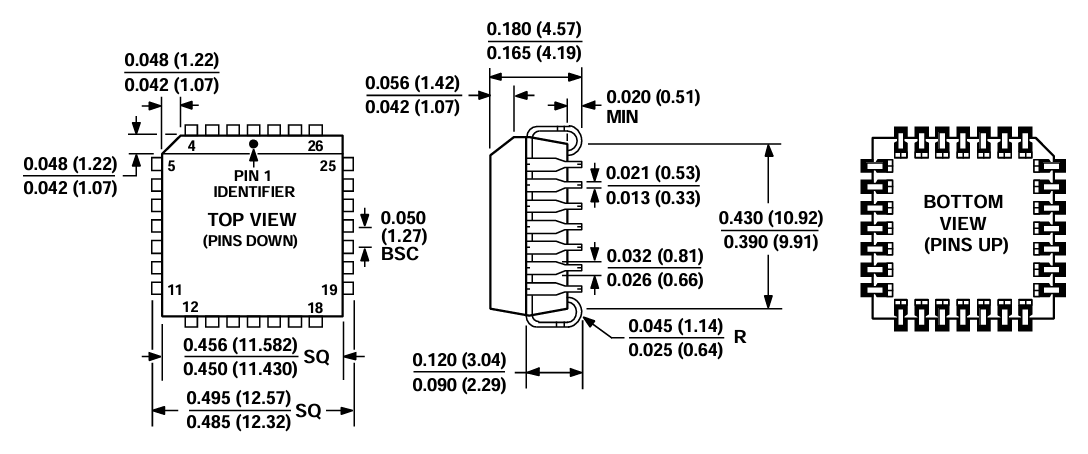

Dimensões de embalagem ADM5170AP

Dimensões do pacote

Parâmetro	Dimensão (mm)
Largura do corpo (min - máximo)	12.32 - 12.57
Comprimento do corpo (min - máximo)	11.43 - 11.58
Altura corporal (min - max)	9.91 - 10.92
Span de chumbo (min - max)	4.19 - 4.57
Tom de chumbo (típico)	1.27
Espessura do chumbo (min - max)	0,33 - 0,53
Largura do chumbo (min - max)	0,64 - 1,14
Altura de impasse (min)	0,51
Largura do ombro de chumbo (min - max)	1.07 - 1.42
Raio de canto (r) (min - max)	0,64 - 1,14

Esboço do pacote

Fabricante ADM5170AP

O ADM5170AP é fabricado por Analog Devices Inc. (ADI), um líder reconhecido globalmente no design e produção de circuitos integrados de alto desempenho analógico, signal misto e sinais digitais (DSP).Fundada em 1965 e sediada em Wilmington, Massachusetts, a ADI é conhecida por fornecer soluções de semicondutores de ponta que atendem a aplicações em indústrias como comunicações, automação industrial, sistemas automotivos e eletrônicos de consumo.A reputação de confiabilidade e inovação da ADI se reflete em componentes como o ADM5170AP, que mostra o foco da empresa na integridade do sinal, baixo consumo de energia e flexibilidade do sistema.Os dispositivos analógicos garantem que todo produto, incluindo o ADM5170AP, atenda aos padrões rigorosos de qualidade e desempenho para sistemas eletrônicos modernos.

Conclusão

O ADM5170AP oferece uma solução completa para aplicativos de comunicação digital que exigem conversão de sinal robustos e flexibilidade de protocolo.Com o suporte para os padrões RS-232E e RS-423A, oito canais de driver independentes e recursos como a taxa de troca programável e a saída Ativar controle, ele simplifica a integração do design em uma ampla gama de sistemas.Sua compatibilidade com entradas TTL/CMOS, operação de baixa potência e proteção de curto-circuito integrada aumenta ainda mais sua utilidade em ambientes sensíveis à energia e com restrição de espaço.Apoiado pela reputação de qualidade e inovação dos dispositivos analógicos, o ADM5170AP é uma opção sólida para aqueles que buscam desempenho confiável em aplicações de comunicação serial.
