BC556 Transistor: Guia completo para pinagem, especificações, trabalho e aplicativos

O transistor PNP BC556 se destaca como um componente versátil e confiável nos eletrônicos modernos, oferecendo recursos de alto desempenho em aplicações de amplificação e comutação.Sua estrutura exclusiva de semicondutores, com uma camada do tipo n, imprensada entre duas camadas do tipo P, garante controle de corrente eficiente, tornando-o um elemento necessário em circuitos que variam de dispositivos de áudio a sistemas de energia.Este artigo analisa os principais recursos, especificações e aplicações práticas do transistor BC556, fornecendo informações sobre sua operação, considerações de design e casos de uso.Este guia oferece conhecimento valioso para ajudá -lo a aproveitar todo o potencial do BC556 em seus projetos.

Catálogo

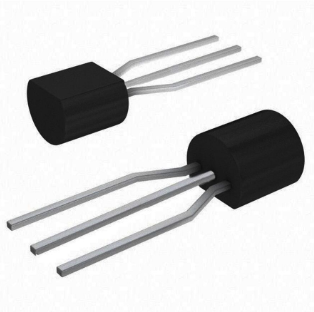

Visão geral do transistor BC556

O BC556 O transistor se apresenta como um semicondutor do tipo PNP, freqüentemente empregado para troca de sinais e amplificação em vários circuitos eletrônicos.Possui três terminais: o emissor, a base e o coletor, cada um contribuindo significativamente para sua funcionalidade.O dispositivo é acionado quando o terminal base é estabilizado em zero volts, permitindo a regulação do fluxo de corrente entre o coletor e o emissor.Uma vez envolvido, o transistor facilita a tensão no par de emissores-coletores, gerenciando de forma adequada a amplificação do sinal.Ele mantém uma tensão de emissor de base de cerca de 660 mV e mostra um ganho de amplificação de 125 a 450, destacando sua capacidade de aumentar os sinais fracos.Essa característica o torna adequado para dispositivos eletrônicos compactos, principalmente amplificadores de áudio, onde a precisão e a confiabilidade têm precedência.

Mecanismo de regulamentação atual

Compreender as restrições operacionais do BC556 é uma obrigação, especialmente sua capacidade de lidar com um pico de corrente que atinge 200ma.Em plena saturação, o transistor suporta até 100 mma de corrente entre o coletor e o emissor, refletindo sua robustez em aplicações moderadas de energia.No entanto, exceder esse limite representa um risco para o dispositivo, exigindo estratégias cuidadosas de design.Em aplicações práticas, muitas vezes você pode utilizar dissipadores de calor para aliviar possíveis riscos de superaquecimento, aumentando assim a confiabilidade do dispositivo.

O BC556 opera através do regulamento atual;A corrente de base da base transita o transistor para a região de corte, desativando-a.Engenhamente criado, requer menos de 2Ma de corrente base para ativação, garantindo a eficácia em cenários com disponibilidade de energia limitada.O desempenho do projeto do circuito pode ser otimizado ajustando a tensão base de 0,7V a 0,9V, alcançando um equilíbrio entre ativação rápida e consumo reduzido de energia.

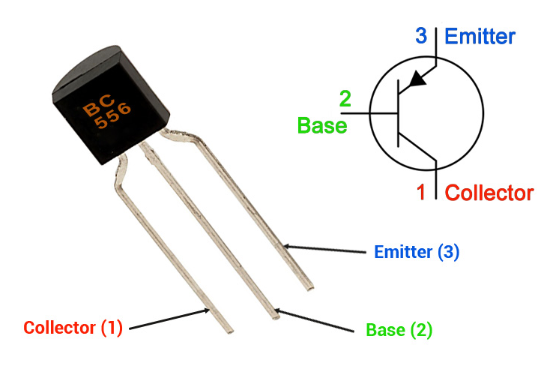

Configuração do pino

Número do pino	Nome do pino	Descrição
Pin-1	Coletor	Este terminal coleta os elétrons emitidos do emissor.
Pin-2	Base	Este terminal ajuda a controlar o transistor tendencioso.
Pino-3	Emissor	Os elétrons emitidos do emissor se movem para o primário Junção pn.

Recursos e especificações

Recurso/especificação	Detalhes
Tipo	Transistor PNP
Tipos de embalagem	TO-92, plástico SOT54
Coletor para tensão emissor (VCEO)	-65V
Nível de ruído	Ruído baixo
Conformidade sem chumbo	Sem PB
Corrente máxima (IC)	100 ma
Tecnologia	Tecnologia avançada de processo
Tensão de erro	Baixa tensão de erro
Velocidade de comutação	Velocidade de comutação rápida
Poder e manuseio atual	Alto
Dissipação de energia do coletor (PC)	0,5 w
Coletor para a tensão base (VCBO)	-80V
Emissor para base tensão (vebo)	-5V
Capacitância do coletor	8 pf
Frequência de transição (FT)	150 MHz
Temperatura de junção operacional	150 ° C.

Modelos equivalentes e complementares

Equivalente

• BC558

• A1015

• S8550

• BC557

Complementar

• BC546

• BC548

• BC547

• BC549

Condições ideais para usar o transistor BC556

Para garantir que o transistor BC556 o sirva bem ao longo do tempo, é aconselhável respeitar seus limites especificados.Manter a corrente abaixo de 100mA ao alimentar uma carga com este transistor não apenas preserva sua funcionalidade, mas também o mantém alinhado com o uso pretendido.Estar atento à tensão de colecionador para o Emissor, que deve permanecer abaixo de -36V, adiciona outra camada de respeito por seu design.

A delicada relação com a temperatura se torna evidente ao considerar a temperatura da junção, que não deve superar 150 ° C.Esse entendimento decorre de vários testes e fala com o cuidadoso equilíbrio necessário para evitar danos ao material semicondutor.

Adicionar um resistor à base do transistor desempenha um papel ativo na proteção do dispositivo.O resistor base não apenas regulamenta a corrente de entrada;Ele atua como um guardião silencioso, garantindo que o transistor não esteja impressionado com a corrente excessiva.Essa prática destaca uma mistura de insight nocional e sabedoria prática, permitindo que o transistor funcione suavemente e estendendo sua vida e estabilidade.

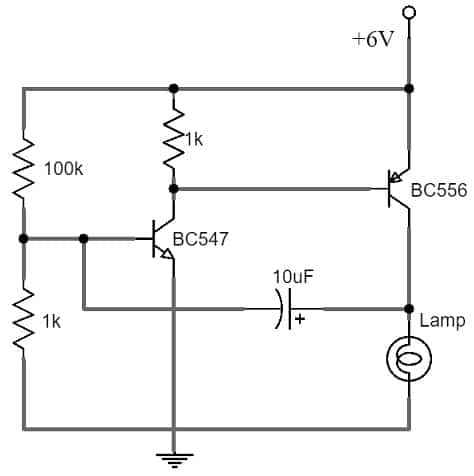

Design funcional de um circuito de pisca-pisca de lâmpada baseado em transistor

O circuito de pisca-lâmpador baseado em transistor, geralmente implantado para sinalização de veículos e como indicadores de cautela nas zonas de construção, explora as propriedades dos transistores BC556 e BC549.Em uma tela compacta, integra componentes como resistores, uma bateria de 6V, uma lâmpada, capacitores e fios de conexão, todos funcionando harmoniosamente em uma configuração eficiente.

Mecanismo de ação

O núcleo desse circuito pulsa com feedback regenerativo, um processo em movimento por um sinal de controle de 6V que atinge a base do transistor BC549.Essa interação emocionante inicia a resposta do transistor BC556, iluminando a lâmpada com um brilho determinado.Através da rápida dança da troca de transistor, a lâmpada desempenha seu papel intermitente, alcançando uma sugestão visual projetada para capturar a atenção e transmitir urgência.

Aplicações

O transistor BC556 se integra perfeitamente a vários dispositivos e circuitos funcionais, mostrando sua adaptabilidade em uma gama diversificada de campos eletrônicos.Esse componente é um elemento central nos sistemas eletrônicos e industriais de consumo, apoiando tecnologias que exigem amplificação e controle precisos.

Circuito de áudio

No design do circuito de áudio, o BC556 é dinâmico para garantir a fidelidade e a qualidade do som.Uma aplicação básica é a amplificação de sinais de áudio fracos com ruído mínimo, o que permite uma saída de som mais clara em vários dispositivos de áudio.A experiência imersiva de ouvir o som de alta fidelidade geralmente decorre de amplificação meticulosa de áudio, onde o transistor BC556 contribui significativamente.

Amplificação de uso geral

Na amplificação de uso geral, o BC556 serve como um componente inicial nos módulos do amplificador para sinais e áudio.Ele fornece amplificação estável em diversos ambientes e aplicativos.Sua adaptabilidade e confiabilidade enfatizam sua utilidade generalizada.

Módulos de motorista

O BC556 é proficiente em módulos de motorista, especialmente para alimentar LEDs e relés.Essas configurações se beneficiam da capacidade do transistor de alternar e ampliar com eficiência as correntes, garantindo o desempenho duradouro e a confiabilidade dos LEDs e relés.Por exemplo, a operação consistente dos semáforos sob qualquer condições climáticas depende muito de tais componentes.

Pares de darlington e pontes H

Para aplicações de alta corrente, o BC556 é frequentemente configurado em pares de Darlington, que aumentam seu ganho atual eficaz e facilitam a condução de cargas mais pesadas até 100mA sem esforço.Além disso, nas pontes H, usadas para controle do motor, o BC556 permite manipulação precisa da direção e velocidade do motor, o que é útil em veículos automatizados e operados remotamente.

Aplicações complexas adicionais

O BC556 também se mostra útil em áreas como osciladores, espelhos atuais, comparadores e várias operações lineares e de comutação.Nos osciladores, ajuda a gerar formas de onda consistentes, dinâmica para mecanismos de tempo e controle nos dispositivos eletrônicos.O papel do BC556 nos espelhos de corrente aumenta a estabilidade do circuito ao espelhar correntes usadas no processamento de sinal analógico.
