CD4073: um IC de 3 entradas e portão explicado

Este guia explora o CD4073, um circuito integrado triplo de 3 entradas e portões, conhecido por sua versatilidade e eficiência nos eletrônicos modernos.Ele examina o papel do CD4073 nos circuitos lógicos digitais, quebrando suas configurações de pino, operações e aplicações de portões.

Catálogo

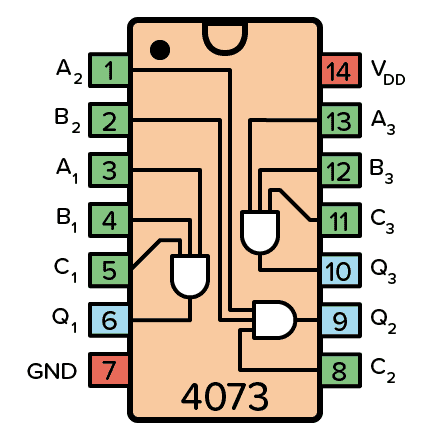

Configuração de pinos de 4073 IC

Nome do pino	PIN No.	Tipo	Descrição
Vdd	14	Poder	Tensão de fornecimento (+3 a +15V)
Gnd	7	Poder	Terra (0V)
A1 a A3	1, 3, 13	Entrada	Entradas a dos três e portões
B1 a B3	2, 4, 12	Entrada	Entradas B dos três e portões
C1 a C3	5, 8, 11	Entrada	Entradas c dos três e portões
Q1 a Q3	6, 9, 10	Saída	Saídas dos três e portões

Visão geral da entrada de 3 entradas

Uma entrada de 3 entradas e portão fornece uma saída alta apenas quando as três entradas, referidas como A, B e C são definidas como alta.Compreender isso requer o exame da tabela de verdade, que oferece uma exibição detalhada de combinações de entrada que ilustram o fluxo lógico para produzir predominantemente uma saída baixa.Somente com todas as entradas em alta, o circuito gera uma saída alta, incorporando a verificação intrincada necessária em cenários que exigem atendimento rigoroso de condição para que um resultado desejado ocorra.

Entrada a	Entrada b	Entrada c	Saída q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Função e uso do CD4073

Configuração e conexões iniciais

Para iniciar a implantação do CD4073, comece conectando o VDD a um suprimento de tensão estável e positivo, garantindo que o GND esteja com segurança ligado ao solo.Esta etapa serve como espinha dorsal para o funcionamento adequado do circuito integrado.É aconselhável verificar duas conexões para contornar quaisquer possíveis discrepâncias que possam surgir de problemas de poder.

Gerenciamento de entrada e sinal

As entradas, rotuladas a, b e c, devem ser conectadas a sinais digitais que refletem com precisão as condições em exame.A escolha dos sinais digitais mantém um impacto porque prefere a lógica e o comportamento processados ​​pelo CD4073.Negligência ou supervisão, como conexões perdidas ou ruído, podem introduzir erros, complicando as operações lógicas.

Utilização de saída e integração de circuitos

As saídas do portão, geralmente representadas como Q, atuam como os indicadores de interseção lógica das entradas A, B e C. integrando essas saídas nas operações subsequentes do circuito pode fornecer um valor imenso.A integração estratégica é frequentemente guiada por cenários anteriores, onde a otimização da eficiência do circuito levou a notáveis ​​aprimoramentos de desempenho.

Circuito de aplicação CD4073

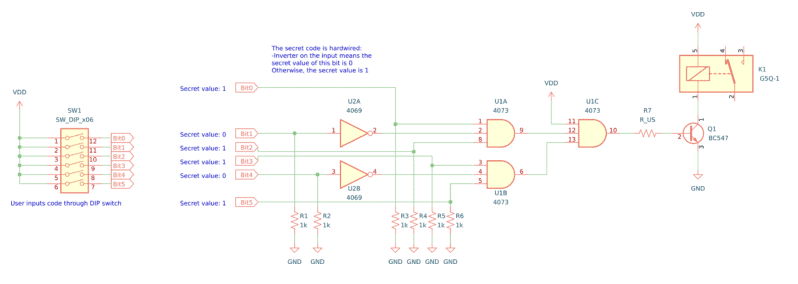

O circuito integrado CD4073 é um componente importante para a criação de um sistema de bloqueio de código seguro que verifica um código binário de 6 bits, como 101101. Este sistema utiliza o e os portões dentro do CD4073 para confirmar a precisão do código de entrada.Não portões de um IC como o CD4069BE são usados ​​para ajustar os níveis lógicos, garantindo que a entrada seja corretamente interpretada pelo circuito.São necessários sequenciação e ajuste adequados da lógica de entrada para que o sistema funcione de maneira confiável.

Vários componentes são essenciais para montar o circuito.Um relé é usado para controlar dispositivos externos, enquanto o CD4073BE lida com as operações e portão, e o CD4069BE não fornece operações de portão.Uma chave de mergulho de 6 posições é usada para inserir o código binário e os resistores são incluídos para regular o fluxo de corrente.Um transistor NPN, como o BC547, é empregado para alimentar o relé e garantir uma operação adequada.

O relé é ativado pelo transistor, que amplifica a pequena corrente do interruptor DIP para acionar o relé.Isso permite que o circuito regular dispositivos externos, como alarmes de segurança ou fechaduras de porta, aumentando a segurança geral.É necessária a seleção e o viés adequados do transistor para evitar erros de circuito.Isso demonstra a importância de equilibrar a lógica digital com o controle analógico, pois sua interação cuidadosa determina o sucesso ou falha dos aplicativos de hardware.

Alternativas e equivalentes CD4073

• Também rotulado como NTE4073, MC14073, Assim, HCF4073, Assim, TC4073, Assim, HEF4073.

• Variações como "CD4073BE"Indique diferenças de fabricante ou tecnologia.

• 74HC11: Outro triplo de 3 entradas e gate IC.
