Guia completo para MOSFET de aprimoramento de canal P

Muitas vezes você vê MOSFETs usados em circuitos, mas entender como eles realmente funcionam pode parecer confuso no início.Um MOSFET de canal P é uma das maneiras mais simples de controlar corrente usando tensão, especialmente quando se trabalha com linhas de energia.Ao ler este guia, você verá como sua estrutura, operação e comportamento se unem de forma clara.Cada seção divide as coisas em ideias gerenciáveis, para que você possa acompanhar como a tensão afeta a corrente e como este dispositivo é usado em configurações eletrônicas reais.

Catálogo

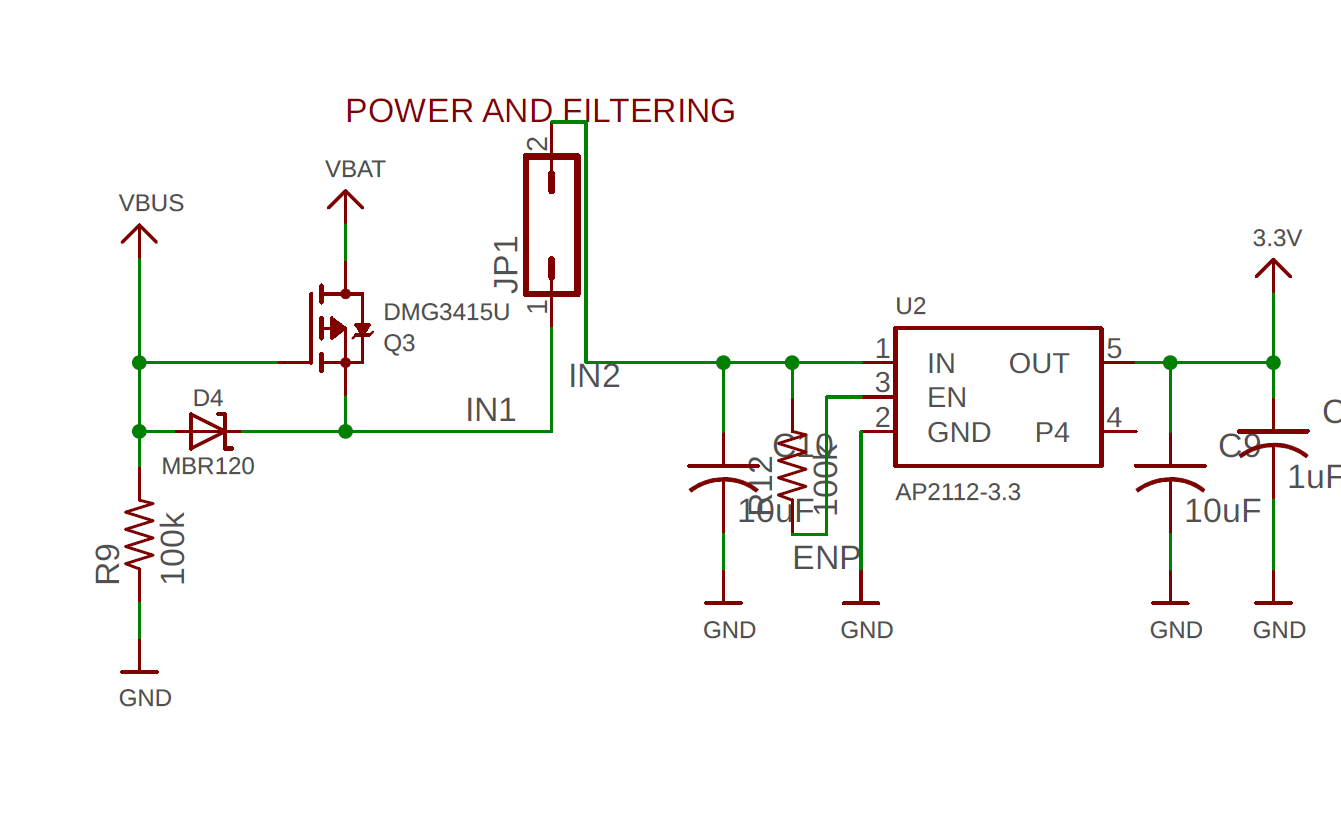

Figura 1. Circuito de comutação de alimentação MOSFET do canal P

O que é um MOSFET de aprimoramento de canal P

Um MOSFET de aprimoramento de canal P é um transistor de efeito de campo que controla a corrente usando um campo elétrico.Pertence à família MOSFET, amplamente utilizada em circuitos eletrônicos para comutação e controle.O termo aprimoramento significa que o dispositivo permanece desligado por padrão e requer uma tensão externa para operar.

O dispositivo liga quando uma tensão negativa é aplicada entre a porta e a fonte, expressa como VGS < 0. Once this voltage exceeds a certain level, conduction begins between the source and drain terminals. Because control is achieved through voltage rather than current, the gate draws very little input current, which supports efficient operation.

Os MOSFETs de aprimoramento de canal P são comumente usados em circuitos que requerem comutação controlada, especialmente quando o elemento de comutação é colocado no lado positivo de uma fonte de energia, permitindo um controle simples e eficaz do fluxo de energia.

Estrutura e terminais MOSFET do canal P

Figura 2. Estrutura e símbolo do MOSFET do canal P

Um MOSFET de canal P é construído em um substrato do tipo N com duas regiões do tipo P formadas dentro dele, que atuam como fonte e dreno.Estas regiões são colocadas em lados opostos, definindo a área por onde a corrente flui através do dispositivo.

Uma fina camada de dióxido de silício (SiO₂) é posicionada acima desta região e serve como isolante elétrico, separando o material semicondutor da porta.Isto permite que o portão influencie o dispositivo sem contato elétrico direto.

O terminal da porta fica acima desta camada isolante, alinhado entre a fonte e o dreno, e atua como ponto de controle onde a tensão é aplicada.A fonte fornece os portadores de carga, enquanto o dreno serve como terminal por onde sai a corrente.

Na maioria dos projetos práticos, o corpo ou substrato é conectado internamente à fonte, o que simplifica a estrutura em um dispositivo de três terminais e facilita o uso em circuitos padrão.

Como funciona um MOSFET de canal P

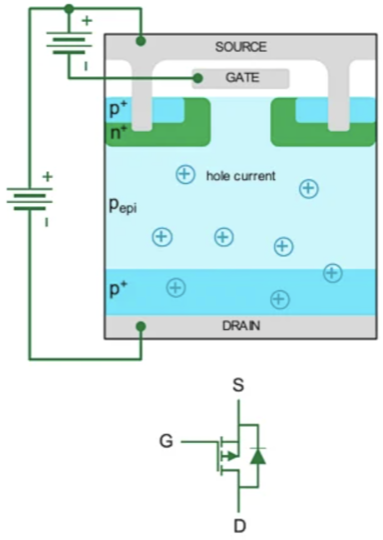

Figura 3. Princípio de funcionamento do MOSFET do canal P

A operação de um MOSFET de canal P começa quando uma tensão negativa é aplicada entre a porta e a fonte, criando um campo elétrico através da camada isolante que influencia a região abaixo da porta.À medida que esta tensão aumenta, os buracos são desenhados em direção à área sob a porta, onde se acumulam perto da superfície do substrato e gradualmente formam um caminho condutor entre a fonte e o dreno.

Uma vez estabelecido esse caminho, a aplicação de uma tensão dreno-fonte permite que a corrente flua através do canal, impulsionada pelo movimento dos orifícios da fonte em direção ao dreno.Desta forma, a tensão da porta controla a formação do caminho, enquanto a tensão do dreno conduz a corrente através dela, mostrando uma relação clara entre a tensão aplicada e o comportamento do dispositivo.

Regiões operacionais de um MOSFET de canal P

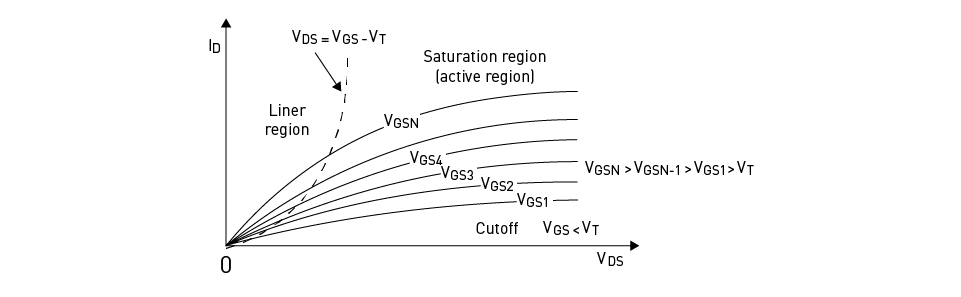

Figura 4. Regiões operacionais do MOSFET do canal P

Região de corte

Na região de corte, a tensão porta-fonte não é suficientemente negativa para permitir a condução, de modo que o dispositivo permanece desligado.Sob esta condição, não existe um caminho efetivo para o fluxo de corrente entre a fonte e o dreno, e a corrente de dreno é essencialmente zero.No gráfico, esta região aparece ao longo do eixo horizontal onde a corrente permanece insignificante.

Região Linear

Na região linear, o MOSFET começa a conduzir e a corrente de dreno aumenta à medida que a tensão dreno-fonte aumenta.As curvas aumentam continuamente nesta região, mostrando que a corrente responde diretamente às mudanças na tensão.O dispositivo se comporta como um resistor variável, onde o nível de corrente depende tanto da tensão da porta quanto da tensão de dreno aplicada.Esta região é útil quando é necessária uma variação controlada da corrente.

Região de saturação

Na região de saturação, as curvas começam a se achatar, indicando que a corrente de dreno não aumenta mais significativamente com novas alterações na tensão de dreno.O dispositivo opera em uma condição mais estável, fornecendo uma corrente quase constante para uma determinada tensão de porta.Cada curva representa um nível de tensão de porta diferente, e tensões de porta negativas mais altas resultam em níveis de corrente mais altos nesta região.

Condição de pinçamento e controle de corrente no MOSFET

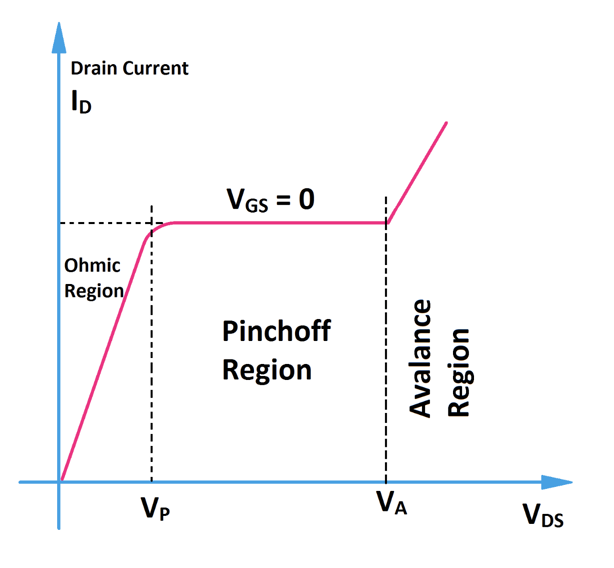

Figura 5. Compressão MOSFET e comportamento atual

A condição de pinçamento ocorre quando o canal condutor dentro do MOSFET se torna estreito próximo ao terminal de dreno à medida que a tensão dreno-fonte aumenta, causada pela expansão da região de depleção que reduz a largura efetiva do canal naquela extremidade.

À medida que este estreitamento se desenvolve, aumentos adicionais na tensão de dreno não produzem mais um aumento significativo na corrente, uma vez que o canal restrito limita o fluxo adicional, mesmo que a condução continue através do dispositivo.Este comportamento aparece na curva característica onde os níveis de corrente começam a se achatar após uma determinada tensão, indicando que a corrente não depende mais da tensão de dreno.

Nesta condição, a corrente de dreno é controlada principalmente pela tensão porta-fonte (VGS), onde o ajuste desta tensão altera a largura do canal e define diretamente o nível de corrente.

Características VI de um MOSFET de canal P

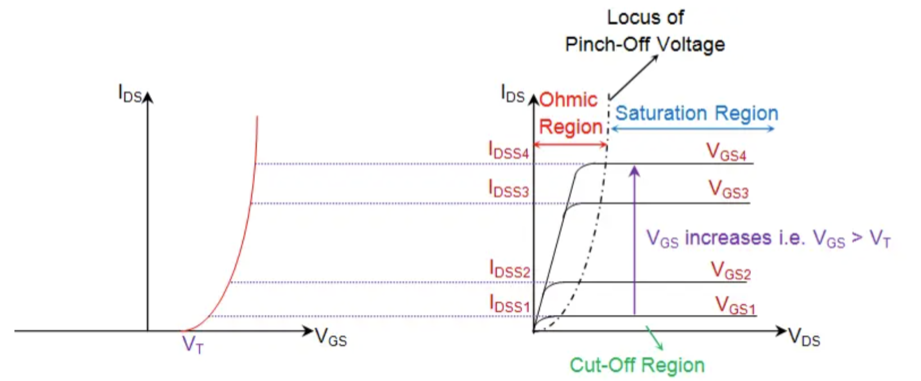

Figura 6. Características do MOSFET VI do canal P

As características VI de um MOSFET de canal P mostram como a corrente de dreno (ID) varia com a tensão dreno-fonte (VDS) sob diferentes tensões porta-fonte (VGS).Essas relações são apresentadas como um conjunto de curvas, com cada curva representando um nível específico de tensão da porta.

Cada curva corresponde a um VGS diferente e, à medida que a magnitude desta tensão aumenta, as curvas se deslocam para cima, indicando níveis de corrente mais elevados.Isto deixa claro que a corrente através do dispositivo é fortemente influenciada pela tensão aplicada na porta.

Em valores mais baixos de VDS, as curvas aumentam com uma inclinação perceptível, mostrando que a corrente aumenta à medida que a tensão do dreno aumenta.À medida que o VDS continua a aumentar, as curvas gradualmente se achatam, indicando que a corrente se torna menos dependente de alterações adicionais na tensão do dreno.

Diferença entre MOSFET de canal P e canal N

Figura 7. Circuitos MOSFET canal P vs canal N

A diferença entre os MOSFETs do canal P e do canal N é definida principalmente por seus requisitos de tensão, portadores de carga e características de desempenho, que influenciam como eles são usados nos circuitos.

Um MOSFET de canal P é ativado quando uma tensão negativa de porta-fonte (VGS) é aplicada, enquanto um MOSFET de canal N requer um VGS positivo, e essa diferença na polaridade afeta como cada dispositivo é acionado e posicionado dentro de um circuito, especialmente ao controlar diferentes lados de uma fonte de alimentação.

Os dois dispositivos também diferem no tipo de portadores de carga envolvidos.Os MOSFETs do canal P usam buracos, enquanto os MOSFETs do canal N usam elétrons, e como os elétrons se movem mais facilmente através do material semicondutor, os dispositivos do canal N geralmente fornecem melhor condutividade e resposta mais rápida.

Isto leva a diferenças no desempenho, onde os MOSFETs de canal N normalmente oferecem menor resistência e maior eficiência, tornando-os adequados para aplicações de alta velocidade e alta corrente, enquanto os MOSFETs de canal P são frequentemente preferidos para comutação no lado alto, onde o controle da linha de alimentação positiva é necessário, embora seu desempenho seja geralmente inferior.

Aplicações do MOSFET de canal P

Um MOSFET de canal P é comumente usado em circuitos onde é necessário um controle de corrente simples e confiável, especialmente no lado positivo de uma fonte de alimentação.Sua capacidade de ligar com uma tensão de porta negativa o torna adequado para configurações onde é necessário o controle direto da linha de alimentação.

Uma aplicação comum é a comutação do lado alto, onde o MOSFET é colocado entre a fonte de alimentação e a carga.Nesta configuração, permite que o circuito conecte ou desconecte a energia sem interromper o caminho de aterramento, o que ajuda a manter a operação estável em muitos sistemas.

Também é utilizado em circuitos de controle de potência, onde regula o fluxo de corrente para componentes como sensores, microcontroladores ou pequenos módulos eletrônicos.Isso o torna útil em dispositivos alimentados por bateria, onde o fornecimento controlado de energia ajuda a gerenciar o uso de energia.

Além disso, os MOSFETs de canal P são frequentemente encontrados em circuitos de comutação e proteção de carga, onde ajudam a evitar fluxo de corrente indesejado ou permitem o controle seletivo de diferentes partes de um sistema.Essas aplicações dependem da capacidade do dispositivo de fornecer comutação simples e eficaz com complexidade mínima de controle.

Vantagens e limitações do MOSFET do canal P

Vantagens	Limitações
Comutação simples no lado alto	Maior resistência em comparação com o canal N
Acionamento de portão mais fácil em alguns circuitos	Capacidade de corrente mais baixa
Funciona bem com controle positivo de fornecimento	Velocidade de comutação mais lenta
Corrente mínima de porta necessária	Menor eficiência em aplicações de alta potência
Adequado para sistemas de baixa tensão	Maior perda de potência devido à resistência
Implementação simples de projeto de circuito	Tamanho de dispositivo maior para o mesmo desempenho
Não há necessidade de driver complexo em configurações básicas	Mais geração de calor sob carga
Bom para comutação e proteção de carga	Menos adequado para operação de alta frequência
Compatível com dispositivos alimentados por bateria	Desempenho limitado em projetos de alta corrente
Operação estável em circuitos de controle básicos	Custo geralmente mais alto para desempenho equivalente

Conclusão

Um MOSFET de canal P oferece uma maneira simples de controlar a corrente usando tensão, o que o torna útil em muitos circuitos básicos.Você pode ver como sua estrutura suporta sua operação e como a tensão afeta diretamente o fluxo de corrente.À medida que você percorre suas regiões e características operacionais, o comportamento se torna mais fácil de entender.A comparação com dispositivos de canal N também ajuda a esclarecer quando usar cada tipo.Em circuitos reais, é frequentemente escolhido para comutação no lado alto e tarefas simples de controle.Embora tenha algumas limitações, ainda funciona bem em muitas configurações práticas.Compreender esses princípios básicos ajuda você a usá-los com mais confiança em seus projetos.
