CasaBlogGuia completo para o microcontrolador ATMEGA328P: recursos, arquitetura, pinagem e aplicativos
em 26/03/2025 11,780

Guia completo para o microcontrolador ATMEGA328P: recursos, arquitetura, pinagem e aplicativos

Este guia explica tudo o que você precisa saber sobre o microcontrolador ATMEGA328P, um chip pequeno, mas poderoso, usado em muitos eletrônicos.Você aprenderá o que faz, como funciona, como conectá -lo e onde é usado.Esteja você fazendo um projeto escolar, construindo um robô ou usando um conselho do Arduino, este guia o ajudará a entender por que o atatega328p é uma escolha tão popular em eletrônicos.

Catálogo

1. Visão geral do microcontrolador ATMEGA328P
2.
3. Configurações de pinos de microcontrolador ATMEGA328P
4. Características elétricas do microcontrolador ATMEGA328P
5. ATMEGA328P ARQUITETURA E BLOCOS INTERNOS
6. Comparação com outros microcontroladores AVR
7. Aplicações de microcontrolador ATMEGA328P
8. pacote de microcontrolador atmga328p
9. Conclusão

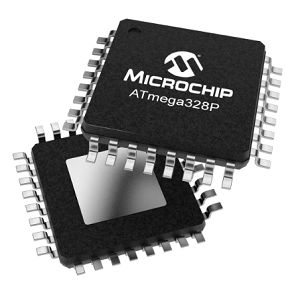

ATmega328P Microcontroller
Figura 1. Microcontrolador ATMEGA328P

Visão geral do microcontrolador ATMEGA328P

O ATMEGA328P, Feito pela Microchip Technology, é um microcontrolador de 8 bits da família AVR.É conhecido por equilibrar velocidade e eficiência de energia, especialmente em dispositivos movidos a bateria.Ele é executado em uma arquitetura RISC (redução do conjunto de instruções) e é criado usando a tecnologia CMOS, o que ajuda a reduzir o uso de energia, enquanto ainda suporta processamento rápido.A maioria das instruções é concluída em apenas um ciclo de relógio, permitindo que o chip entregue até 1 MIPS por MHz.Essa eficiência é uma das principais razões pelas quais o ATMEGA328P é frequentemente usado em sistemas de baixa potência que ainda requerem desempenho confiável.

Com recursos como conversão analógica em digital, comunicação serial (USART, SPI, I²C) e suporte de interrupção, o chip se encaixa bem em tudo, desde aparelhos simples a controladores industriais mais complexos.Ele é executado a até 20 MHz e trabalha dentro de uma faixa de tensão de 1,8V a 5,5V, tornando -o flexível em muitas configurações de hardware.A memória inclui 32 kb de flash, 1 kb de EEPROM e 2 kb de SRAM, o suficiente para lidar com algoritmos e dados complexos.Ele também inclui periféricos embutidos, como temporizadores, um cronômetro de vigia e contadores, que melhoram a confiabilidade do sistema.Um de seus usos mais reconhecidos é no conselho da Arduino UNO.Sua capacidade de escalar de protótipos para produtos finais o torna uma base sólida para uma ampla gama de aplicações incorporadas.

Recursos e desempenho atmEga328p

O ATMEGA328P é construído em uma arquitetura compacta e poderosa do conjunto de instruções reduzidas (RISC), suportando 131 instruções distintas.A maioria dessas instruções é executada em um único ciclo de relógio, permitindo que o microcontrolador atinja níveis de desempenho de até 16 milhões de instruções por segundo (MIPS) ao operar a uma velocidade de relógio de 16 MHz.Essa alta eficiência faz com que o ATMEGA328P seja adequado para aplicações necessárias velocidade de processamento e baixo consumo de energia.No centro de seus recursos de processamento, existem 32 registros de 8 bits de uso geral, que estão diretamente conectados à unidade lógica aritmética (ALU), permitindo manipulação de dados mais rápida e flexível.O ATMEGA328P inclui um multiplicador de hardware de dois ciclos, melhorando o desempenho para operações aritméticas para aplicações envolvendo processamento de sinais, sistemas de controle e manuseio de dados do sensor.O microcontrolador opera no modo estático, permitindo manter o desempenho estável em uma ampla gama de condições operacionais, incluindo níveis de atividade do sistema variados.Essa estabilidade é valiosa em sistemas incorporados, onde os estados de energia e as cargas de tarefas podem flutuar dinamicamente.

A arquitetura de memória do ATMEGA328P foi projetada para suportar com eficiência o armazenamento de código e o manuseio de dados de tempo de execução.Ele inclui 32 kb de memória flash programável no sistema, que permite a autoprogramação através do carregador de inicialização a bordo e suporta até 10.000 ciclos de gravação.Esse recurso permite que as atualizações de firmware sejam executadas diretamente no dispositivo sem a necessidade de remoção física ou ferramentas de programação externa.O microcontrolador fornece 1 kb de EEPROM, oferecendo até 100.000 ciclos de gravação/apagamento, tornando-o ideal para armazenar dados de configuração não volátil ou configurações definidas pelo usuário que precisam persistir entre os ciclos de energia.Complementando isso é 2 kb de SRAM, que lida com dados temporários, como variáveis, pilhas e buffers durante o processamento.

Para garantir um desenvolvimento seguro e flexível, o ATMEGA328P incorpora vários recursos de segurança úteis.Isso inclui seções de inicialização bloqueada para impedir a modificação de código não autorizada, recursos de leitura e gravação na memória flash para atualizações de firmware eficientes e um carregador de inicialização no chip que permite a instalação ou atualizações de firmware através de interfaces seriais padrão, eliminando a necessidade de programadores externos especializados.Para tarefas precisas de tempo e agendamento, o microcontrolador apresenta um sistema robusto de temporizadores de hardware: dois temporizadores de 8 bits e um temporizador de 16 bits, cada um equipado com os recursos de comparação e captura.Esses temporizadores são importantes para gerar sinais precisos de modulação de largura de pulso (PWM), executar o tempo de evento e gerenciar tarefas programadas.Tais recursos são valiosos em aplicações como controle motor, geração de sinais e protocolos de comunicação.

Configurações de pinos de microcontrolador ATMEGA328P

O microcontrolador ATMEGA328P está disponível em duas configurações de pinos primários, que variam com base no tipo de embalagem.Essas configurações incluem o TQFP (Pacote fino quadro plano) e o Mlf (Micro Lead Frame), também conhecido como QFN (Quad Flat no-líder), ambos os quais apresentam 32 pinos.Ambas as versões usam um layout de 32 pinos, mas são fisicamente diferentes no fator de forma.A funcionalidade interna dos pinos permanece consistente nesses pacotes, com atribuições de sinal idênticas e numeração.

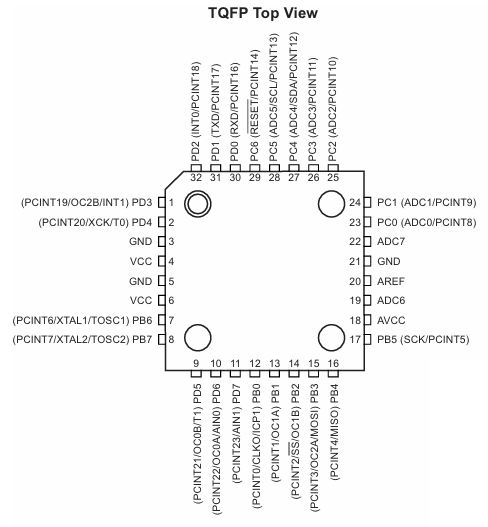

ATmega328P TQFP Pinout

Figura 2. ATMEGA328P TQFP PILOUT

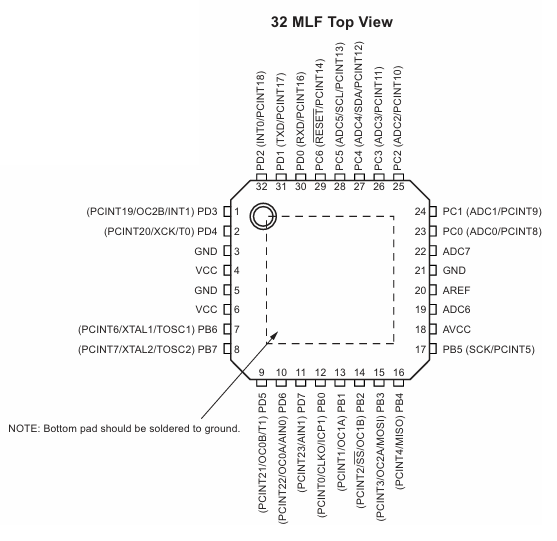

ATmega328P MLF Pinout

Figura 3. Pinina ATMEGA328P MLF

Descrições de pinos

VCC

Fornece energia digital ao chip.

Gnd

Conecta -se ao solo.

Porta B (PB7: 0) - Xttal1, Xttal2, TOSC1, TOSC2

A porta B é uma porta de entrada/saída de 8 bits com resistores de pull-up internos (ativados individualmente por pino).Ele pode obter e afundar a corrente com força de acionamento equilibrado.Quando usado como entrada e puxado baixo externamente, a porta fontes de corrente se as flexões forem ativadas.Durante uma redefinição, os pinos da porta B entram em um modo de alta impedância (três estados), independentemente do status do relógio.PB6 e PB7 podem ser usados ​​para funções do oscilador com base nas configurações de fusível do relógio.Ao usar o oscilador RC interno e habilitar o timer assíncrono/contador2 (através do bit AS2), o PB6 e o ​​PB7 atuam como TOSC1 e TOSC2.

Porta C (PC5: 0)

A porta C é uma porta de E/S bidirecional de 7 bits com flexões internas (selecionáveis ​​por pino).Os pinos têm características fortes e equilibradas de acionamento.Se um pino for puxado baixo externamente e a pull-up for ativada, ele fontes de corrente.Durante a redefinição, os pinos entram no modo Tri-State.

PC6 / Redefinir

O PC6 funciona como um pino de entrada geral ou um pino de redefinição.Se o fusível rstdisbl não estiver programado, o PC6 atua como uma entrada de redefinição.Um sinal baixo que dura mais do que uma duração mínima definida desencadeia uma redefinição (mesmo sem um relógio de corrida).Se o fusível estiver programado, o pino será usado como uma entrada regular.

Porta D (PD7: 0)

A porta D é uma porta bidirecional de 8 bits, também com resistores de pull-up selecionáveis ​​e força de saída equilibrada.Como as outras portas, ele obtém corrente quando puxado externamente (se houver pull-ups forem ativados) e entra no modo Tri-State durante a redefinição.

AVCC

O AVCC alimenta o conversor analógico-digital (ADC), PC3: 0 e os canais 6 e 7 ADC. Ele deve ser conectado ao VCC, mesmo que o ADC não seja usado.Ao usar o ADC, conecte o AVCC ao VCC através de um filtro passa-baixo.Observe que os pinos PC6 - PC4 ainda usam VCC digital.

Aref

Esta é a entrada de tensão de referência analógica para o ADC.

ADC7: 6 (somente pacotes TQFP e QFN/MLF)

Nas versões do pacote TQFP e QFN/MLF, esses pinos servem como entradas analógicas para o ADC.Eles são alimentados através do fornecimento de tensão analógica e funcionam como canais ADC de resolução de 10 bits.

Características elétricas do microcontrolador ATMEGA328P

Parâmetros
Min.
TIPO.
Máx.
Unidade
Temperatura operacional
–55

125
° c
Temperatura de armazenamento
–65

150
° c
Tensão em qualquer alfinete, exceto redefinir em relação ao solo
–0.5

VCC + 0,5
V
Tensão em redefinição em relação ao solo
–0.5

+13.0
V
Tensão de operação máxima

6.0

V
Corrente DC por pino de E/S

40.0

MA
DC atual VCC e GND pinos

200.0

MA
Corrente de injeção em VCC = 0V


± 5,0
MA
Corrente de injeção em VCC = 5V


± 1,0
MA

Arquitetura ATMEGA328P e blocos internos

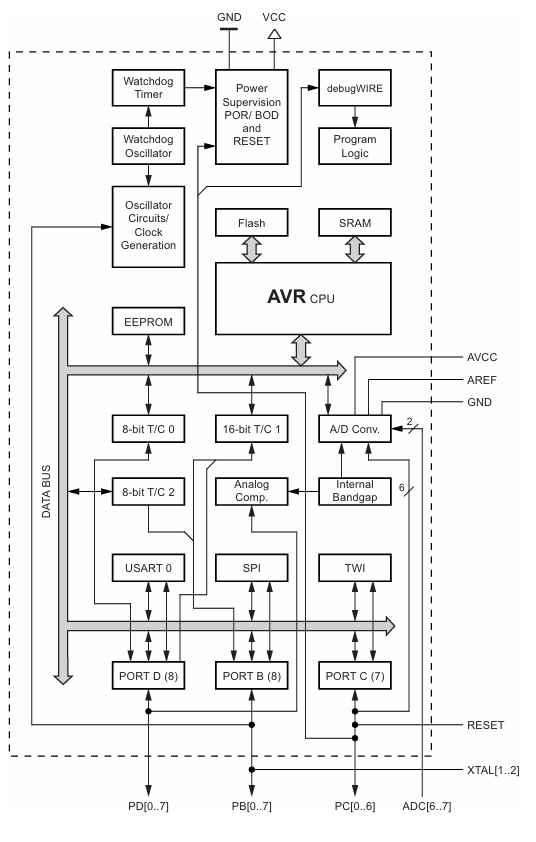

 ATmega328p Architecture and Internal Blocks

Figura 4. Arquitetura ATMEGA328P e blocos internos

No coração do ATMEGA328P é um Núcleo da CPU AVR, que conecta 32 registros de uso geral diretamente ao Unidade lógica aritmética (ALU).Essa arquitetura permite que dois registros sejam acessados ​​em um único ciclo de relógio, melhorando a velocidade de execução e a eficiência geral do microcontrolador.A CPU fica centralmente no sistema e se conecta a vários blocos de memória e módulos periféricos através de um barramento de dados internos, conforme mostrado no diagrama.O sistema de memória inclui três tipos primários.A memória flash, com capacidade de 32 kb, armazena o firmware e suporta autoprogramação para atualizações em campo. EEPROM, dimensionado a 1 KB, mantém dados mesmo quando a energia é perdida, tornando -o ideal para armazenar configurações persistentes.O SRAM, com 2 kb de espaço, serve como a memória de trabalho temporária do MCU, permitindo o processamento de dados durante operações ativas.Todos os três tipos de memória são mapeados no barramento de dados internos do sistema, garantindo acesso rápido e comunicação com a CPU.

O ATMEGA328P integra vários periféricos que expandem sua funcionalidade.Ele inclui dois temporizadores de 8 bits (T/C0 e T/C2) e um temporizador de 16 bits (T/C1), que são usados ​​para cronometragem precisa, modulação de largura de pulso (PWM) e contagem de eventos.O conversor analógico-digital (ADC) fornece oito canais de entrada e uma resolução de 10 bits, oferecendo amostragem precisa de sinais analógicos de sensores ou entradas externas.Uma referência interna de bandGAP e um comparador analógico suportam referências estáveis ​​de tensão e comparações de sinal analógico.Os recursos de comunicação são robustos, com três chave interfaces: USART para comunicação em série, Spi Para troca de dados síncronos de alta velocidade e Twi (também conhecido como I²C) por conectar -se a periféricos externos em dois fios.Esses módulos estão intimamente conectados às portas de E/S (porta B e porta C), fornecendo flexibilidade no design do sistema.O diagrama de blocos ilustra claramente essas interconexões, mostrando como os dados fluem entre os periféricos e o núcleo AVR.

Para garantir a estabilidade do sistema, um cronômetro de vigilância está incluído, operando com seu próprio oscilador para redefinir o microcontrolador se o software não responder.Isso é importante em sistemas incorporados que devem ser executados por longos períodos.O sistema de interrupção aumenta a capacidade de resposta, permitindo reações imediatas a eventos internos (como transbordamentos de timer ou conversões de ADC) e entradas externas (como alterações de pino).O gerenciamento de energia é outra força importante do ATMEGA328P.O microcontrolador suporta vários modos de sono que reduzem o consumo de energia, desativando módulos não utilizados, mantendo os estados do sistema necessário.Recursos como Redefinição de energia (Por) e Detecção marrom-out (BOD) ajude a manter a operação confiável durante a inicialização e em condições de tensão flutuante.A geração de relógio é tratada através de osciladores internos ou cristais externos conectados através de pinos xtal, proporcionando flexibilidade no equilíbrio do desempenho com eficiência energética.O ATMEGA328P é um microcontrolador bem integrado, com uma arquitetura interna simplificada que combina gerenciamento de memória eficiente, suporte periférico rico e recursos avançados de economia de energia.

Comparação com outros microcontroladores AVR

Dispositivo
Clarão
EEPROM
BATER
Tamanho do vetor de interrupção
ATMEGA328P
32 kb
1 kb
2 kb
2 Palavras de instrução/vetor
ATMEGA48A
4 kb
256 b
512 b
1 palavra de instrução/vetor
ATMEGA48PA
4 kb
256 b
512 b
1 palavra de instrução/vetor
ATMEGA88A
8 kb
512 b
1 kb
1 palavra de instrução/vetor
ATMEGA88PA
8 kb
512 b
1 kb
1 palavra de instrução/vetor
ATMEGA168A
16 kb
512 b
1 kb
2 Palavras de instrução/vetor
ATMEGA168PA
16 kb
512 b
1 kb
2 Palavras de instrução/vetor
ATMEGA328
32 kb
1 kb
2 kb
2 Palavras de instrução/vetor

Aplicativos de microcontrolador ATMEGA328P

Sistemas de controle de equipamentos industriais

O ATMEGA328P é uma escolha popular em fábricas e outros ambientes industriais, onde as máquinas precisam ser controladas automaticamente.Funciona como um cérebro pequeno que ajuda as máquinas a seguir instruções específicas.Por exemplo, ele pode ler dados de sensores como sensores de temperatura ou detectores de movimento e, em seguida, tomar decisões, como ligar um motor ou abrir uma válvula.Como o chip pode lidar com muitas conexões de entrada e saída, ele pode controlar várias partes de um sistema de uma só vez.Também funciona bem com os temporizadores, para que as ações possam acontecer na hora certa.Isso é importante em lugares como linhas de montagem, onde as máquinas precisam se mover e parar com precisão.Também é forte o suficiente para trabalhar em locais onde pode haver muito ruído elétrico ou calor, que são comuns em ambientes industriais.

Unidades de controle motor

O ATMEGA328P é ótimo em controlar motores, que são usados ​​em muitas máquinas e gadgets modernos.Seja girando as rodas de um robô, movendo os braços de um drone ou alimentando uma correia transportadora, este chip pode fazer o trabalho.Ele pode controlar a rapidez com que o motor gira, em que direção ele gira, e até para interromper suavemente.Isso é possível porque o chip tem algo chamado modulação de largura de pulso.Pense nisso como transformar um escurecimento leve para cima e para baixo rapidamente para mudar o brilho.O ATMEGA328P usa uma idéia semelhante para controlar a quantidade de energia para o motor.Isso permite mudanças de velocidade suaves e melhor controle sobre o movimento.É uma das principais razões pelas quais esse chip é tão comum em projetos robóticos e máquinas automáticas.

Controle de energia e modo de comutação Supplies de alimentação (SMPs)

O ATMEGA328P também é usado para controlar os dispositivos internos elétricos.Na eletrônica moderna, é importante gerenciar a energia com cuidado, especialmente em dispositivos que usam baterias ou precisam ser com eficiência energética.O chip pode monitorar a tensão e a corrente usando sensores e ajustar quanta energia é entregue.Um exemplo está nas fontes de alimentação do modo de comutador (SMPs), que são circuitos especiais que mudam de eletricidade de uma forma para outra enquanto economizam energia.O ATMEGA328P ajuda a controlar quando a energia liga e desligada, tornando todo o processo mais eficiente.Também pode verificar problemas como superaquecimento ou picos de energia e desligar as coisas, se necessário, para evitar danos.Isso o torna uma escolha inteligente para tarefas relacionadas à energia em carregadores, drivers de LED e dispositivos movidos a bateria.

Leitura de sinal e processamento de dados (sinais analógicos/digitais)

Outra habilidade útil do ATMEGA328P é os sinais de leitura e processamento do mundo exterior.Muitos sensores, como sensores de temperatura, sensores de luz e sensores de pressão, enviam sinais como tensões.Estes são chamados de sinais analógicos.O chip pode lê-los através de seu ADC interno (conversor analógico para digital), que transforma esses sinais em valores digitais que o microcontrolador pode entender.Depois de ler o sinal, o ATMEGA328P pode fazer processamento simples.Por exemplo, se a temperatura ficar muito alta, poderá ligar um ventilador.Ou, se um sensor de luz detectar que está escurecendo, pode ligar para um LED.Isso torna o chip perfeito para dispositivos como estações meteorológicas, sistemas de automação doméstica e gadgets inteligentes que precisam reagir às mudanças no ambiente.

Gerenciamento de exibição e interface

Muitos dispositivos precisam de uma maneira de as pessoas verem informações ou fornecerem instruções.O ATMEGA328P pode lidar com os dois.Ele pode mostrar dados em telas pequenas, como LCDs de caracteres, displays de LED ou até pequenos painéis OLED.Ao mesmo tempo, pode ler o que os usuários fazem, pressionando botões, girando botões ou tocando em um painel de toque.Essa capacidade de "conversar" com o usuário e a máquina o torna ótimo para criar painéis de controle simples e interfaces.Por exemplo, em um termostato digital, o ATMEGA328P pode exibir a temperatura atual e deixar o usuário alterar as configurações.Também pode apitar ou piscar luzes para dar feedback.Como suporta protocolos de comunicação como I²C, SPI e UART, ele também pode se conectar facilmente a outros chips e monitores.

Desenvolvimento comercial de produtos incorporados

Por ser acessível, confiável e não usa muita energia, o ATMEGA328P é usado em muitos produtos comerciais.É uma boa opção para todos os tipos de dispositivos de pequenos gadgets em sua casa para ferramentas usadas nas fábricas.Ele pode lidar com tarefas básicas de controle sem precisar de peças extra complicadas, o que ajuda a manter os custos baixos.Muitos gostam do chip porque são pequenos e funcionam bem em sistemas simples.Por exemplo, um interruptor de luz inteligente ou um cronômetro digital podem ter um ATMEGA328P dentro.Também é útil em produtos que são executados nas baterias porque podem entrar no modo de suspensão para economizar energia.Isso o torna uma forte escolha para tudo, desde dispositivos domésticos inteligentes a vestidos, até ferramentas de medição.

Chip principal em Arduino Uno

Se você já usou uma placa Arduino UNO, já trabalhou com o ATMEGA328P.É o chip principal que executa todos os programas que você carrega.O Arduino tornou este chip muito popular, criando uma maneira simples de escrever e fazer upload de código usando o Arduino IDE (um ambiente de codificação para iniciantes).O ATMEGA328P é poderoso o suficiente para lidar com projetos, mas simples o suficiente para que os recém -chegados entendam.Existem também milhares de bibliotecas e exemplos gratuitos on -line, o que facilita o uso desse chip para controlar motores, ler sensores, iluminar LEDs e muito mais.Seu amplo uso em educação e prototipagem é uma das razões pelas quais ela se tornou um microcontrolador tão importante.

Pacote de microcontrolador ATMEGA328P

O microcontrolador ATMEGA328P está disponível em dois tipos de pacotes distintos, oferecendo flexibilidade para vários requisitos de design.

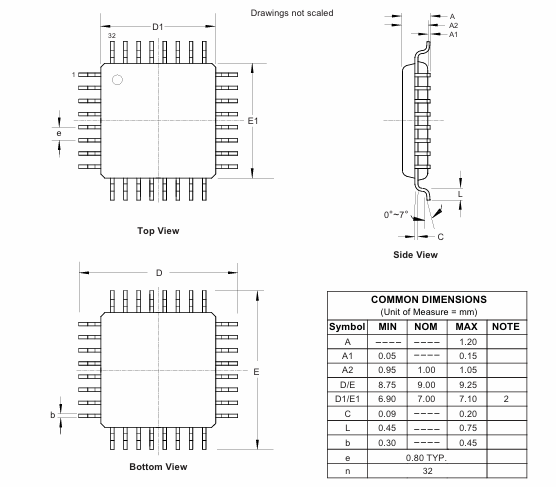

ATmega328P TQFP Package

Figura 5. Pacote ATMEGA328P TQFP

O Pacote MA do microcontrolador ATMEGA328P refere-se a um pacote quadro plano fino de 32 líderes (TQFP).Este pacote possui um tamanho corporal de 7 mm × 7 mm, uma espessura corporal de 1,0 mm e um tom de chumbo de 0,5 mm.Ele foi projetado como uma embalagem quadrada de plástico fina de perfil fino, com fios que se estendem dos quatro lados.O pacote TQFP é comumente usado em aplicações que requerem facilidade de manuseio durante a montagem e onde a placa possui área de superfície suficiente para acomodar a pegada com chumbo.Seu perfil fino o torna adequado para produtos onde a altura é uma consideração, como em eletrônicos de consumo compactos ou sistemas incorporados com restrições de gabinetes.

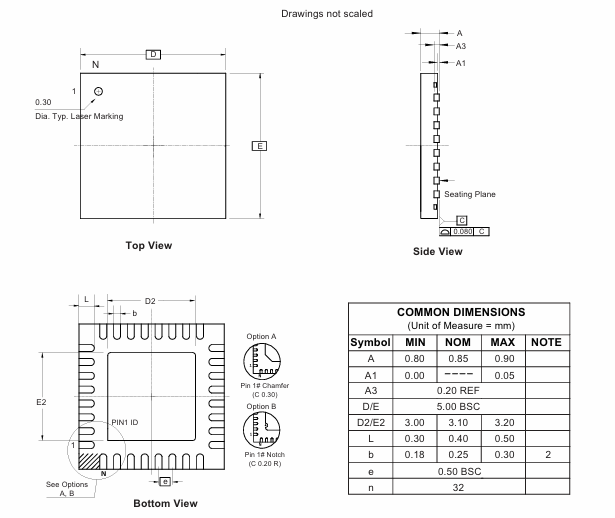

ATmega328P QFN Package

Figura 6. Pacote AtMEGA328P QFN

O Pacote PN é uma versão de 32 líderes sem chumbo (qfn) quad plana (QFN) do microcontrolador ATMEGA328P.Ele vem em um fator de forma menor com um tamanho corporal de 5 mm × 5 mm e o mesmo tom de chumbo de 0,5 mm.Ao contrário do TQFP, o pacote QFN não possui leads salientes;Em vez disso, possui almofadas embaixo da embalagem para solda de montagem na superfície.Esse design permite uma pegada reduzida no PCB e melhor desempenho térmico e elétrico.O tamanho compacto e a dissipação de calor eficientes tornam o pacote QFN bem adequado para aplicações com restrição de espaço, como wearables, dispositivos IoT e projetos de circuitos de alta densidade.

Conclusão

O ATMEGA328P se destaca por seu excelente equilíbrio de eficiência de processamento, periféricos versáteis, baixo consumo de energia e custo-efetividade.Com recursos como desempenho baseado em RISC, manuseio flexível de E/S, interfaces de comunicação ricas e suporte para programação no sistema, ele continua a alimentar uma ampla gama de aplicações, desde a automação industrial até os dispositivos de consumo inteligentes.Este guia destaca por que o ATMEGA328P continua sendo uma pedra angular no desenvolvimento do sistema incorporado, oferecendo confiabilidade e adaptabilidade em inúmeros cenários de design.

Sobre Nós

ALLELCO LIMITED

Allelco é um parado único internacionalmente famoso Distribuidor de serviços de compras de componentes eletrônicos híbridos, comprometidos em fornecer serviços abrangentes de compras e cadeia de suprimentos para as indústrias globais de manufatura e distribuição eletrônicas, incluindo as principais fábricas globais de 500 OEM e corretores independentes.
Consulte Mais informação

Inquérito rápido.

Por favor, envie uma consulta, responderemos imediatamente.

Quantidade

perguntas frequentes [FAQ]

1. Quantos pinos de chip estão no ATMEGA328P?

O ATMEGA328P possui 28 pinos quando usado na versão comum (pacote em linha dupla).Em pacotes de montagem de superfície como TQFP ou QFN, ele possui 32 pinos, mas as funções principais permanecem semelhantes.A maioria das placas de Arduino usa a versão DIP de 28 pinos.

2. Onde está o chip atmaga328p colocado no Arduino?

No Arduino Uno, o ATMEGA328P é o principal chip preto no centro do quadro.É: um chip de mergulho removível de 28 pinos ou uma versão SMD soldada (chip quadrado plano) em revisões mais recentes.Este chip lida com o processamento e a lógica do programa Arduino que você faz upload.

3. Qual é a vida útil do ATMEGA328P?

O ATMEGA328P normalmente dura mais de 20 anos em condições operacionais normais.Sua EEPROM interna pode lidar com pelo menos 100.000 ciclos de gravação/apagamento, e a memória flash suporta 10.000 ciclos.Se operado dentro de suas especificações de tensão e temperatura, é um chip muito durável e confiável para uso a longo prazo.

4. O que P representa no ATMEGA328P?

O "P" significa "Picopower".Isso significa que o chip foi projetado para baixo consumo de energia, especialmente nos modos de sono.É ideal para projetos movidos a bateria ou com eficiência energética.

5. Qual é a saída atual do pino ATMEGA328P?

Cada pino de E/S digital pode adquirir ou afundar até 40 Ma (Milliamps), mas o limite recomendado é de 20 mA por pino para operação segura.A corrente total para todos os pinos de E/S combinada não deve exceder 200 mA.Exceder esses limites pode danificar o chip.
