Guia abrangente para o 74LS74 Dual D flip-flop

Este artigo explora o FLIP-FLOP 74LS74 D, um componente-chave em sistemas lógicos seqüenciais.Ele destaca a funcionalidade biestável do IC, configuração de pinos, características operacionais e diversas aplicações em eletrônicos digitais.Você obterá informações sobre seu papel no armazenamento de dados, sincronização e design avançado do sistema.

Catálogo

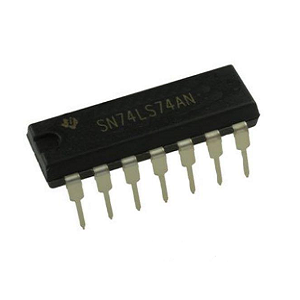

Visão geral de 74LS74 Flip-flop do tipo D

O 74LS74 Circuito integrado, um flip-flop do tipo D de ponta duplo, se destaca na manutenção e alteração de dados nas estruturas eletrônicas digitais.Ele demonstra adaptabilidade integrando -se perfeitamente a diversos circuitos como CMOs, TTL e NMOs, refletindo sua adequação para paisagens eletrônicas variadas.O design do Flip-Flop permite ajustar as saídas com base nos níveis lógicos capturados durante as condições predefinidas de baixa entrada, mostrando sua proficiência na análise e resposta a sinais de entrada.

Esse flip-flop apreende e retém a entrada D durante as fases do ciclo do relógio.Preserva especificamente o estado na borda positiva precisa de cada pulso de relógio.Essa precisão na captura é acalentada em sistemas síncronos, onde o tempo eleva o desempenho do sistema.Esse captura de dados confiável é paralelo à precisão exigida pelas ferramentas de precisão em aplicativos de tempo ou frequência, que exigem consistência inabalável.

Em uma escala macro, pode -se traçar paralelos entre a função do 74LS74 em sistemas sofisticados e a sincronização necessária para orquestrar operações complexas.Aqui, o tempo preciso facilita a coerência e simplifica a eficiência.A capacidade do Flip-Flop de armazenar com segurança a integridade dos dados nos Cycles explica sua extensa utilidade em vários aplicativos digitais, incluindo armazenamento de dados na memória e nos ambientes do computador.

74LS74 Configuração do pino

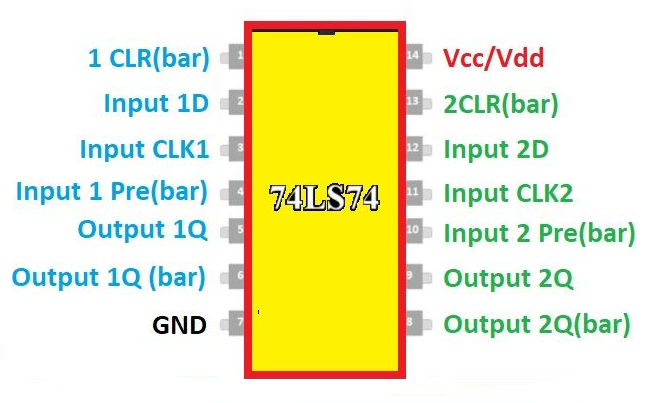

PIN No.	Símbolo do pino	Nome do pino	Descrição
5, 9	1q / 2q	Saída	Pino de saída do flip flop
6, 8	1q '(bar) / 2q' (bar)	Saída complementar	Pino de saída invertido do flip flop
3, 11	1clk / 2clk	Pino de entrada do relógio	Esses pinos devem ser fornecidos com pulso de relógio para o flip FLOP
1, 13	1CLR (bar) / 2Clr (barra)	Dados claros	Redefine o flip flop limpando sua memória
2, 12	1d / 2d	Pino de entrada de dados	Pino de entrada do flip flop
4, 10	1pre (bar) / 2pre (bar)	Pré -entrada	Outro pino de entrada para flip flop.Também referido como um Definir pino
7	Vss	Chão	Conectado ao solo do sistema
14	VDD/VCC	Tensão de fornecimento	Poderes o IC normalmente com 5V

Recursos do 74LS74

• Opera de 2V a 15V.

• Tempo de transição de sinal de 40ns rápido.

• Trabalha em temperaturas de 0 ° C a 70 ° C.

• Saídas de até 8MA para cargas moderadas.

• Flip-flops duplos do tipo D com entradas bipolares e saídas push-pull.

• Uso de baixa potência, EMI reduzido.

• Ideal para lógica digital, armazenamento de dados e circuitos seqüenciais.

• Requer bom gerenciamento térmico e aterramento adequado.

Aplicações de 74LS74

Shift Registros e dispositivos de controle

No cenário dos registros de turnos, as 74LS74 formasão sequências de tempo intrincadas usadas para gerenciar efetivamente os fluxos de dados.Ao fornecer transferência e sincronização de dados suaves, ele aprimora a funcionalidade do circuito digital.Seu manuseio preciso de dados aumenta a eficácia da conversão de dados entre os formatos seriais e paralelos.Os projetos de telecomunicações dependem freqüentemente desse recurso para manter a integridade dos dados e a precisão do sinal.

Circuitos de memória e buffer

Nas arquiteturas de memória, o 74LS74 não apenas armazena bits de dados, mas garante consistência nos processos.Sua função como buffer desempenha um papel na execução de tarefas de entrada e saída, preservando a integridade do sinal.Esse buffer é importante para evitar perda de dados em contextos de computação em alta velocidade.

Mecanismos de trava

A capacidade de trava do 74LS74 permite manter informações com segurança, mantendo a importância nos dispositivos de retenção de estados.Esses mecanismos desempenham um papel na preservação dos estados do sistema durante os ciclos de energia, permitindo que os sistemas reiniciem com precisão.Nos sistemas de controle automotivo, a manutenção de certos estados evita mau funcionamento e melhora a segurança.

Integração em televisões, computadores e ferramentas de rede

Ajuda na execução de operações lógicas variadas para processamento de sinais e tarefas de exibição.As ferramentas de rede ganham com a capacidade do chip de gerenciar vários caminhos de dados simultaneamente, aumentando a taxa de transferência e diminuindo a latência.

Equivalentes de 74LS74

• 74LVC2G80

• HEF40312B

Usando o 74LS74 IC

O 74LS74 é um flip-flop versátil do tipo D conhecido por sua comutação rápida e baixo consumo de energia, tornando-o ideal para tarefas de dados síncronos.Para garantir uma operação adequada, comece confirmando que os pinos VCC e GND estão conectados corretamente para fornecer energia estável.Conexões de energia confiáveis ​​são importantes para evitar problemas causados ​​por interferência ou irregularidades no suprimento.A entrada do relógio, localizada no pino 3, controla o tempo da captura de dados.Quando o relógio recebe um sinal alto, o flip-flop captura dados.Os sinais de relógio podem ser obtidos de microcontroladores (MCUS) ou um temporizador de 555, dependendo das necessidades de tempo do circuito.

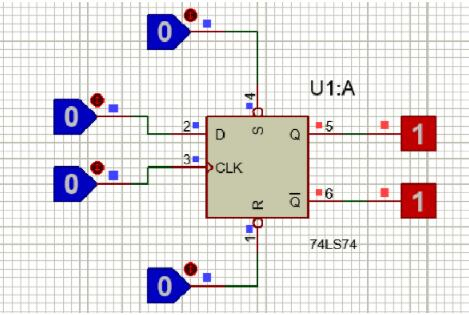

A funcionalidade de redefinição é outra característica importante do 74LS74.A aplicação de um sinal alto às entradas de redefinição limpa os dados armazenados, uma capacidade útil em sistemas que requerem limpeza rápida de dados.A colocação adequada das linhas de redefinição pode otimizar as operações e melhorar o desempenho geral do sistema.Para aumentar ainda mais a confiabilidade, é importante abordar a potencial interferência do sinal por meio de práticas de aterramento eficazes e design estratégico de circuitos.Essas medidas garantem que o 74LS74 tenha um desempenho consistente, mesmo em configurações complexas.Você pode maximizar a eficiência e a confiabilidade do 74LS74 em seus projetos de circuito.A figura abaixo mostra o circuito integrado de flop flip-flop 74LS74 D conectado em uma configuração que usa suas entradas de relógio e redefinição para gerenciar estados de dados, demonstrando seu aplicativo em um circuito lógico digital.

74LS74 Flip-flop do tipo D.

Pré (bar)	CLR (bar)	Clk	D	Q	Q (bar)
L	H	X	X	H	L
H	L	X	X	L	H
L	L	X	X	H	H
H	H		H	H	L
H	H		L	L	H
H	H	L	X	Q₀	Q₀ (bar)

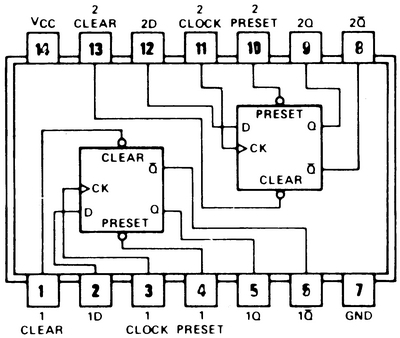

74LS74 Diagrama de conexão

Vantagens de flip-flops d

Dlip-flops D oferece uma vantagem única no design do circuito digital, evitando estados de entrada idênticos simultâneos.Esse aspecto desempenha um papel na redução das corridas de sinal e na manutenção da integridade dos dados, especialmente em sistemas em que o tempo e o sequenciamento elevam o desempenho.Dlip-flops D garantem consistência capturando apenas uma entrada por ciclo do relógio, suavizando assim o fluxo de dados e minimizando os possíveis erros de metaestabilidade.Para os designers, a estabilidade garantida do fluxo de dados fornecida por D Flip-flops é um recurso confiável para gerenciar os desafios de tempo que podem comprometer os sistemas de computador ou rede.

A arquitetura do D Flip-Flops fornece utilidade como elementos de atraso nos acordos sofisticados do circuito.Utilizando mecanismos fechados, eles podem ser ajustados para impor atrasos específicos, gerenciando a propagação do sinal com precisão.Esse tempo deliberado é benéfico nas arquiteturas de pipeline que exigem que os dados atravessem vários estágios previsivelmente.A capacidade de modular o atraso ajuda na resolução de problemas de relógio, que, se não atendidos, podem impedir o desempenho do circuito.

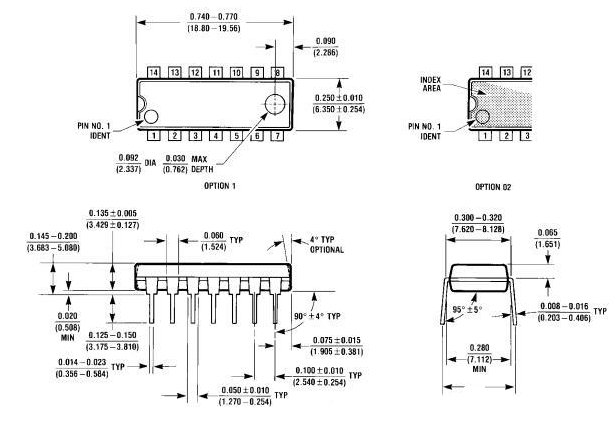

Pacote para 74LS74

Conclusão

O flip-flop do tipo 74LS74 D é importante para gerenciar dados com precisão em eletrônicos digitais, garantindo sincronização e armazenamento confiáveis ​​em uma variedade de aplicações.Sua versatilidade e eficiência no processamento e retenção de dados o tornam um componente valioso na criação de sistemas eletrônicos estáveis ​​e funcionais.Com a capacidade de operar sob condições variadas, mantendo a integridade do sinal, o 74LS74 continua sendo um bloco de construção no avanço do design e implementação eletrônica.Sua relevância e adaptabilidade contínuas em novos contextos tecnológicos mostram sua importância no campo.
