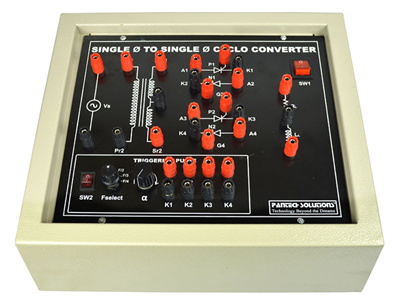

Figura 1. Cicloconversor

O que é um cicloconversor?

Um cicloconversor é um conversor direto de energia CA para CA que altera a frequência de uma fonte CA de entrada sem usar um link CC intermediário.Ele converte energia CA de frequência fixa em saída CA de frequência variável adequada para requisitos de carga específicos.Este tipo de conversor processa diretamente a forma de onda de entrada para produzir uma saída de frequência mais baixa ou mais alta.Os cicloconversores são amplamente utilizados em sistemas que requerem variação de frequência suave e contínua.Eles são especialmente úteis em aplicações de alta potência onde o controle eficiente de frequência é importante.A principal função de um cicloconversor é fornecer energia CA controlada na frequência desejada, mantendo a sincronização com a fonte de entrada.

Características do Cicloconversor

• Ampla faixa de frequência de saída

Os cicloconversores podem gerar frequências de saída inferiores ou superiores à frequência de entrada.Na maioria dos casos práticos, a frequência de saída é significativamente mais baixa, normalmente menos de um terço da frequência de entrada.Essa flexibilidade permite controle preciso sobre a energia CA fornecida às cargas.A faixa de frequência ajustável torna os cicloconversores adequados para aplicações de velocidade variável.

• Forma de onda de saída não senoidal

A forma de onda de saída de um cicloconversor não é uma onda senoidal pura, mas consiste em porções segmentadas da forma de onda de entrada.Isso resulta em distorção da forma de onda que inclui componentes harmônicos.A qualidade da forma de onda de saída depende da precisão do controle e dos padrões de comutação.Freqüentemente, é necessária filtragem adicional para melhorar a suavidade da forma de onda.

• Alto conteúdo harmônico

Os cicloconversores produzem inerentemente distorção harmônica significativa devido à modelagem da forma de onda.Esses harmônicos podem afetar tanto a carga quanto o sistema de alimentação.Harmônicos podem levar a aquecimento adicional, ruído e redução de eficiência em equipamentos elétricos.É necessário um projeto de sistema adequado para minimizar seu impacto.

• Capacidade de manuseio de alta potência

Os cicloconversores são capazes de lidar com grandes níveis de potência, tornando-os adequados para aplicações industriais pesadas.Eles são comumente usados ​​em sistemas em escala de megawatts onde é necessária uma conversão robusta de energia.O design suporta altas classificações de corrente e tensão.Isso os torna confiáveis ​​para ambientes elétricos exigentes.

• Conversão direta de energia

Como os cicloconversores não utilizam um estágio intermediário CC, eles oferecem transferência direta de energia da entrada para a saída.Isto reduz a necessidade de componentes volumosos de armazenamento de energia, como capacitores ou indutores.A ausência de um link CC simplifica certos aspectos do projeto do sistema.Ele também permite uma operação eficiente de baixa frequência.

Princípio de funcionamento do cicloconversor

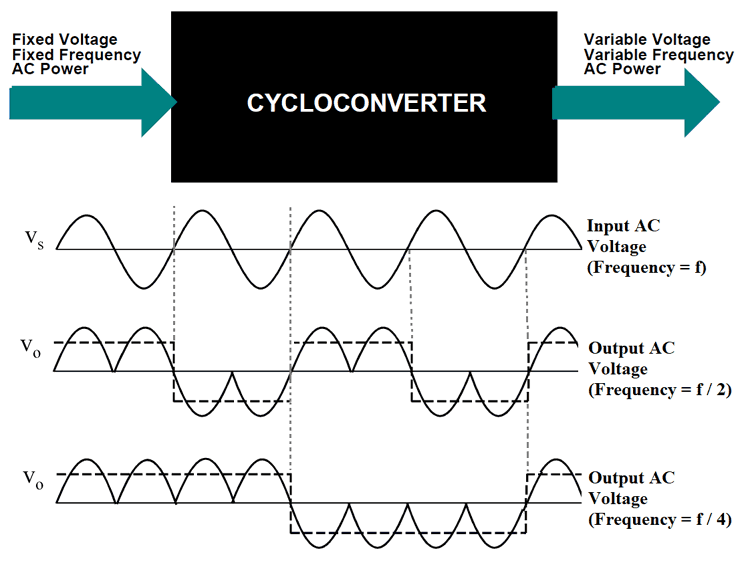

Figura 2. Princípio de funcionamento do cicloconversor

1. Processamento de alimentação CA de entrada: O cicloconversor recebe uma alimentação de entrada CA de frequência fixa, que serve como forma de onda fonte para conversão.Esta forma de onda de entrada é monitorada continuamente para determinar sua polaridade de tensão instantânea.O sistema se prepara para extrair segmentos específicos desta forma de onda para geração de saída.O sinal de entrada atua como referência básica para todas as ações de comutação.Nenhuma conversão DC intermediária ocorre durante este processo.

2. Comutação controlada do tiristor: Os tiristores são acionados em ângulos de disparo precisos para controlar quando a corrente flui através do circuito.Ao ajustar esses ângulos de disparo, o conversor seleciona partes específicas da forma de onda de entrada.Esta condução seletiva permite que apenas determinados segmentos passem para a saída.O tempo de comutação determina a frequência de saída efetiva.É necessário um controle preciso para manter uma operação estável.

3. Seleção de forma de onda segmentada: Em vez de passar toda a forma de onda de entrada, o cicloconversor combina vários segmentos de diferentes ciclos.Esses segmentos são organizados para formar uma nova forma de onda com uma frequência diferente.As porções positivas e negativas são selecionadas alternadamente para construir o sinal de saída.A forma de onda resultante se aproxima da saída CA desejada.Este processo cria uma forma de onda escalonada ou modulada.

4. Formação da frequência de saída: A frequência de saída é determinada por quantos ciclos de entrada são usados ​​para formar um ciclo de saída.Por exemplo, combinar vários ciclos de entrada pode produzir uma frequência de saída mais baixa.O conversor estica ou comprime efetivamente o período da forma de onda.Isso permite uma variação suave da frequência sem interromper o fluxo de energia.A saída permanece sincronizada com a alimentação de entrada.

5. Geração contínua de forma de onda: O cicloconversor repete continuamente o processo de seleção e comutação para manter uma forma de onda de saída estável.A tensão de saída segue um padrão controlado com base na sequência de disparo.Isso garante que a carga receba uma alimentação CA consistente na frequência necessária.O processo opera no tempo com atraso mínimo.A estabilidade depende do tempo preciso e da coordenação dos dispositivos de comutação.

Tipos de cicloconversores

Com base na frequência de saída

Os cicloconversores são classificados com base no fato de a frequência de saída ser maior ou menor que a frequência de entrada.

1. Cicloconversor Step-Up

Um cicloconversor elevador é um tipo de conversor CA para CA que produz uma frequência de saída superior à frequência de entrada.Aumenta a frequência reorganizando partes da forma de onda de entrada para formar ciclos de saída mais curtos.Este tipo é menos comumente usado devido a limitações práticas na obtenção de uma saída estável de alta frequência.A qualidade da forma de onda de saída fica mais distorcida à medida que a frequência aumenta.A complexidade do controle também aumenta com frequências de saída mais altas.Devido a essas restrições, os cicloconversores elevadores raramente são aplicados em sistemas industriais.Eles são usados ​​principalmente para fins especializados ou experimentais.

2. Cicloconversor redutor

Um cicloconversor abaixador é um conversor que gera uma frequência de saída inferior à frequência de entrada.Isso é conseguido combinando vários ciclos de entrada para formar um único ciclo de saída.Este tipo é amplamente utilizado porque fornece saída de baixa frequência estável e controlável.A forma de onda é mais fácil de gerenciar em comparação com configurações avançadas.Cicloconversores redutores são comumente implementados em sistemas de alta potência.Eles oferecem operação confiável para aplicações que exigem controle variável de baixa velocidade.Isso os torna o tipo mais prático e amplamente adotado.

Com base no modo operacional

Os cicloconversores também são classificados com base em como a corrente flui entre os grupos de conversores.

1. Cicloconversores de modo de bloqueio

Um cicloconversor em modo de bloqueio é um tipo em que apenas um grupo de conversores conduz por vez.Isto significa que o grupo positivo ou o grupo negativo está ativo, mas não ambos simultaneamente.O grupo inativo é completamente bloqueado para evitar a circulação de corrente.Essa abordagem simplifica a estrutura geral do circuito.Reduz a necessidade de componentes adicionais de limitação de corrente.A alternância entre grupos é cuidadosamente controlada para manter a formação adequada da saída.A operação no modo de bloqueio é comumente usada devido à sua implementação simples.

2. Cicloconversores de Corrente Circulante

Um cicloconversor de corrente circulante é um tipo onde ambos os grupos de conversores podem conduzir ao mesmo tempo.Isso permite que a corrente circule entre os grupos positivo e negativo.Um reator é usado para controlar e limitar a corrente circulante.Esta configuração permite transições mais suaves entre estados de condução.Ajuda a manter o fluxo de corrente contínuo na carga.O sistema opera com continuidade aprimorada da forma de onda.Os tipos de corrente circulante são usados ​​em aplicações que exigem desempenho de saída estável.

Circuito e componentes do cicloconversor

Figura 3. Circuito Cicloconversor

• Tiristores (SCRs)

O circuito usa vários tiristores dispostos em configurações de ponte para comutação controlada.Esses dispositivos semicondutores atuam como interruptores controlados que regulam o fluxo de corrente.Cada tiristor é acionado em momentos específicos para moldar a forma de onda de saída.Eles lidam com níveis de alta tensão e corrente no sistema.

• Pontes Conversoras Positivas e Negativas

O circuito consiste em dois grupos principais de pontes: conversores positivos e negativos.Cada grupo é responsável por produzir porções correspondentes da forma de onda de saída.Estas pontes operam alternadamente ou simultaneamente dependendo do modo.Eles formam a estrutura central do cicloconversor.

• Circuito de Controle

O circuito de controle gera pulsos de disparo para os tiristores com base na frequência de saída desejada.Ele garante tempo preciso e sincronização com a fonte de entrada.A unidade de controle determina quais tiristores conduzem em um determinado momento.Ele desempenha um papel fundamental na manutenção da operação estável do conversor.

• Entrada de alimentação CA

A entrada CA fornece a tensão da fonte para conversão.Ele fornece a energia que é processada diretamente na forma de onda de saída.A entrada é normalmente uma fonte CA monofásica ou trifásica.Sua frequência serve como referência para geração de saída.

• Carregar

A carga é conectada à saída do cicloconversor e recebe a energia CA convertida.Pode ser resistivo, indutivo ou baseado em motor, dependendo da aplicação.As características da carga influenciam o fluxo de corrente e o desempenho do sistema.A correspondência adequada garante uma operação eficiente.

Vantagens e desvantagens do cicloconversor

Vantagens do Cicloconversor

• Conversão direta de CA para CA sem link CC

• Adequado para aplicações de alta potência

• Fornece saída suave de baixa frequência

• Elimina a necessidade de grandes componentes de armazenamento de energia

• Capaz de lidar com cargas de alta corrente

• Permite controle contínuo de frequência

Limitações do Cicloconversor

• Alta distorção harmônica na saída

• Requisitos complexos de controle e comutação

• Faixa de frequência de saída limitada na prática

• Requer componentes grandes e volumosos

• Fator de potência baixo em algumas condições

• Aumento do custo e da complexidade do sistema

Aplicações do Cicloconversor

1. Acionamentos de motores industriais

Os cicloconversores são comumente usados para controlar grandes motores CA em ambientes industriais.Eles fornecem saída de frequência ajustável para regular a velocidade do motor.Isso permite uma operação suave sob condições de carga variadas.Eles são importantes em processos que exigem controle preciso de velocidade.

2. Sistemas de tração elétrica

Nos sistemas ferroviários, os cicloconversores são usados para acionar motores de tração.Eles permitem o controle eficiente da velocidade e do torque do motor.Isso melhora o desempenho de aceleração e frenagem.Eles são amplamente utilizados em locomotivas elétricas e sistemas de metrô.

3.Fábricas de Cimento e Siderurgia

Indústrias pesadas, como produção de cimento e aço, usam cicloconversores para grandes máquinas rotativas.Esses sistemas exigem baixa velocidade estável operação sob altas cargas.Cicloconversores garantem desempenho confiável em condições adversas.Eles suportam processos industriais contínuos.

4. Sistemas de Propulsão de Navios

Cicloconversores são usados em aplicações marítimas para controlar motores de propulsão.Eles fornecem energia de frequência variável para controle de velocidade eficiente.Isso melhora a eficiência de combustível e a manobrabilidade.Eles são adequados para navios de grande porte e embarcações offshore.

5. Laminadores

Os laminadores usam cicloconversores para controlar a velocidade dos rolos.Isso garante processamento consistente de materiais e qualidade do produto.O sistema permite o ajuste preciso da velocidade de laminação.Ele suporta operação de alto torque e baixa velocidade.

6. Equipamento de mineração

Nas operações de mineração, os cicloconversores são usados para acionar máquinas pesadas, como britadores e transportadores.Eles fornecem energia confiável sob condições extremas de trabalho.Isso garante operação e produtividade contínuas.Eles são ideais para aplicações robustas e de alta potência.

Cicloconversor vs Inversor

Aspecto	Cicloconversor	Inversor
Tipo de conversão	CA-CA direto (conversão de estágio único)	CC-CA (dois estágios: retificador + inversor)
Intermediário Palco	Sem barramento CC (0 V Barramento CC)	Ligação CC normalmente 300–800 V (BT) ou >1 kV (HV)
Frequência Controle	Saída ≈ 0–30 Hz (normalmente ≤ 0,3 × frequência de entrada)	Saída ≈ 0–400 Hz (industrial), até kHz em drives
Frequência de saída Alcance	Limitado a ~10–30% da frequência de entrada	0 Hz a vários cem Hz (ou superior)
Qualidade da forma de onda	THD normalmente 20–40%	THD normalmente <5% with PWM and filtering
Conteúdo Harmônico	Dominante harmônicos de ordem inferior (5º, 7º, etc.)	Alta frequência harmônicos (mais fáceis de filtrar)
Eficiência	~85–92% (otimizado para operação de baixa frequência)	~90–98% dependendo da topologia e carga
Nível de potência	Normalmente 1 MW para sistemas >50 MW	De <1 kW a sistemas multi-MW
Controle Complexidade	Alto (fase controle com vários tiristores)	Moderado (Controle digital baseado em PWM)
Tamanho	Grande pegada devido a transformadores/reatores	Compacto devido a comutação de alta frequência
Troca Dispositivos	SCR (tiristores), comutados em linha	IGBT/MOSFET, autocomutado
Velocidade de resposta	Lento (dependente da frequência da linha, dezenas de ms)	Rápido (microssegundos para milissegundos)
Potência de entrada Fator	Normalmente baixo (0,5–0,8 atrasado)	Alto (0,9–0,99 com técnicas de controle)
Típico Aplicativos	Grande motores síncronos, laminadores, tração	VFDs, renováveis energia, UPS, drives EV

Conclusão

Os cicloconversores fornecem conversão direta de frequência CA para CA, tornando-os altamente adequados para aplicações de alta potência que exigem controle preciso e contínuo da frequência de saída.Sua operação depende de comutação controlada e segmentação de formas de onda, apoiada por componentes-chave como tiristores e pontes conversoras.Embora ofereçam vantagens como saída eficiente de baixa frequência e manuseio de alta potência, eles também apresentam desafios como distorção harmônica e requisitos de controle complexos.
