DS1307 Módulo RTC: componentes, aplicações e especificações

Este guia explora o módulo DS1307 Relógio em tempo real (RTC), um elemento para cronometragem precisa em uma ampla gama de sistemas eletrônicos.Comumente usado em dispositivos como computadores e servidores, o DS1307 fornece gerenciamento de tempo confiável por meio de seu controlador interno, ressonador de cristal de quartzo e oscilador.Neste guia, examinaremos seu design interno, principais recursos técnicos, técnicas de interface e aplicações, mostrando como ele mantém a precisão, mesmo com o mínimo de consumo de energia.

Catálogo

Visão geral do módulo RTC DS1307

O DS1307 O módulo RTC oferece uma opção notavelmente eficiente para manter medidas precisas de tempo, integrando a comunicação I2C para maximizar a função.Central de suas capacidades, possui um relógio e calendário de decimais (BCD) codificados por codificação binária, juntamente com um SRAM não volátil de 56 bytes para preservação eficaz de dados.Através do barramento i2C, você pode recuperar informações em segundos, minutos, horas, dias, datas, meses e anos, emprestando uma sensação de controle ao longo do tempo, recuperação de dados.O recurso de relógio/calendário do BCD é criado para simplificar a representação e a manipulação do tempo, garantindo precisão e facilidade no uso.A incorporação de um SRAM de 56 bytes aprimora sua resiliência, oferecendo uma sensação de segurança mantendo a integridade dos dados mesmo durante as perdas de energia, permitindo armazenamento de dados definido adicional sem preocupação.A engenharia avançada do módulo suporta ajustes automáticos para datas de final de mês, incluindo cálculos do ano bissexto, que elevam o ônus das correções manuais em configurações impraticáveis.A disponibilidade de formatos de 12 horas e 24 horas, juntamente com os indicadores AM/PM, fornece diversas preferências, refletindo a adaptabilidade do módulo.Um aspecto de destaque do DS1307 é sua capacidade de senso de potência, facilitando uma mudança suave para a potência de backup durante as principais quedas de energia.Isso garante um processo contínuo de cronometragem, mostrando -se vantajoso em aplicativos em que a continuidade é priorizada e a confiabilidade constante dos dados de tempo é esperada, como dentro de sistemas incorporados.

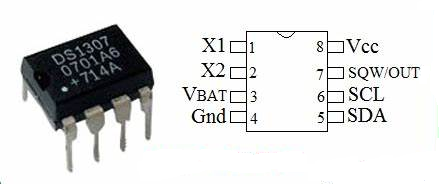

Configuração do pino do DS1307 IC

PIN No.	Nome do pino	Descrição
Pinos 1 e 2	X1, x2	O oscilador de cristal deve ser aliado a esses dois pinos.
Pino 3	V-bat	Conectado ao terminal positivo da bateria;Serve como um Backup Input Supply para uma célula de lítio de 3V normal para manter preciso cronometragem quando a energia principal é perdida.
Pino 4	Gnd	Pino de aterramento (entrada negativa de potência) do RTC IC.
Pino 5	VCC	Pino de entrada de potência positiva com um intervalo de 3,3V a 5,5V.
Pino 6	SCL & SDA	SCL: entrada do relógio para comunicação I2C, sincronizando movimento de dados.SDA: PIN de E/S de dados para a interface serial i2C.
Pino 7	Sqw/out	Usado para obter frequências de ondas quadradas (1Hz, 4kHz, 8kHz, ou 32kHz) programaticamente.

Recursos e especificações do DS1307 RTC

Recurso/especificação	Descrição
Tensão operacional	5V
Tipo de pacote	Disponível em um pacote Soic/Dip de 8 pinos.
Interface	Interface I2C de dois fios.
Pino de saída	Pino de saída de 1Hz.
Consumo de energia	Consome <500na no modo de backup da bateria com o Ocilador em execução.
Memória não volátil	56 bytes para armazenamento de dados.
Tempo pré-programado	Vem pré-programado com o tempo presente.
Funções de cronometragem	Gerencia todas as funções de cronometramento.
Validade de compensação	Válido até o ano 2100.
Backup da bateria	O módulo é apoiado pela bateria.
Compatibilidade do microcontrolador	Fornece interfaces de porta serial simples para a maioria microcontroladores.
Detecção de falha de energia	Apresenta detecção e interruptor automático de falha de energia circuito.

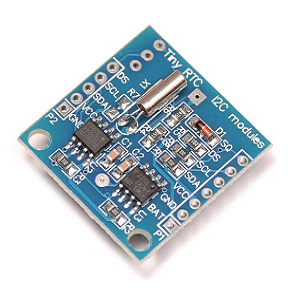

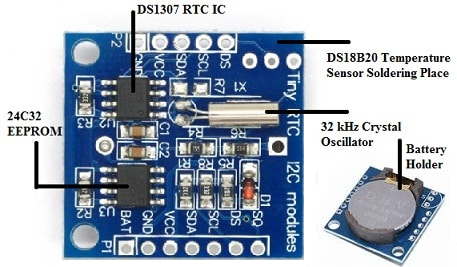

Componentes do módulo RTC DS1307

DS1307 Circuito integrado RTC

Central para o módulo é o DS1307 RTC IC, encarregado de manter um tempo preciso em vários aplicativos.Ele interfina o protocolo I2C, facilitando a troca de dados direta com o mínimo de cabeamento, espelhando a simplicidade frequentemente desejada em aplicações práticas.O IC oferece operação em um formato de 24 horas ou 12 horas com indicação de AM/PM, acomodando diversas necessidades de cronometragem.

Oscilador de cristal de 32kHz

O oscilador de cristal de 32kHz fornece uma frequência constante necessária para a precisão do tempo.Embora as variações de temperatura possam causar pequenas mudanças, elas são gerenciadas através de métodos de compensação de temperatura, alavancando idéias empíricas para ajustar a precisão.

24C32 Componente EEPROM

Apresentando um chip EEPROM 24C32, o módulo permite armazenamento permanente de definições de configuração.Aproveitando o barramento I2C compartilhado com o RTC, aumenta a eficiência da comunicação.A incorporação de dados no hardware aumenta a autoconfiança e a confiabilidade operacional do dispositivo.

Encapsulamento da bateria e célula de lítio de 3V

Para garantir o cronometragem contínua durante as interrupções de energia, o módulo inclui um suporte de bateria para células de lítio CR2032.Essa continuidade encontra paralelos em sistemas de backup que protege a integridade dos dados e mantêm o fluxo operacional, particularmente em campos que exigem funcionalidade persistente.

Interface do sensor de temperatura para DS18B20

O módulo pode acomodar um sensor de temperatura DS18B20 através de uma porta opcional.O monitoramento da temperatura se torna útil em cenários em que as condições ambientais podem afetar a precisão do tempo.Em ambientes industriais, esses dados acionam refinamentos instantâneos, garantindo eficiência e precisão nos processos.

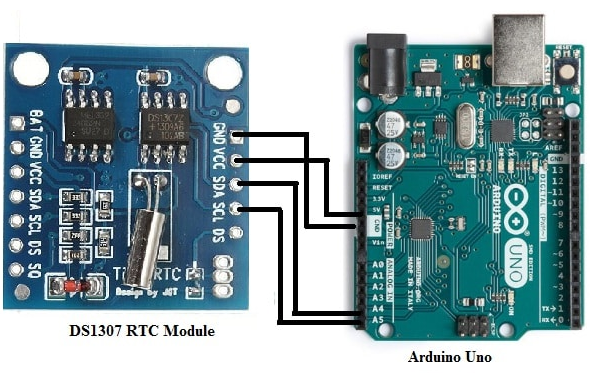

Conectando DS1307 a Arduino Uno

Para conectar o módulo DS1307 Relógio em tempo real (RTC) a um Arduino Uno, siga estas etapas simples: vincule o pino SCL a A5, SDA a A4, VCC a 5V e GND ao GND.Essa configuração garante comunicação confiável entre o módulo e o Arduino.Antes de programar, instale a biblioteca DS1307 por Michael Margolis através do Arduino IDE.Esta biblioteca fornece as funções necessárias para gerenciar facilmente o hardware.O módulo DS1307 é inestimável para projetos que exigem cronometragem precisa, como registro de dados, agendamento ou processamento de dados.Ele mantém a hora e a data atuais de forma consistente, mesmo durante as quedas de energia, graças ao backup de bateria embutido.Para garantir uma configuração suave, use uma tábua de pão para conexões seguras e ajustáveis, evitando circuitos curtos.Os fios de rotulagem também podem reduzir a confusão, especialmente em projetos mais complexos.

Quando o hardware estiver pronto, o próximo passo é inicializar o software.Comece estabelecendo uma conexão serial robusta, verificando o status operacional do RTC e definindo o tempo inicial, se necessário.A partir daí, monitore o tempo continuamente e exiba -o no monitor serial em um formato Legável HH: MM: SS para verificar a comunicação adequada entre o Arduino e o módulo.A depuração e o ajuste fino durante esse estágio podem otimizar bastante o processo de desenvolvimento.Se ocorrerem problemas como o tempo incorreto ou os erros de comunicação, verifique se sua biblioteca está atualizada e verifique cuidadosamente todas as conexões.Solução de problemas sistematicamente, testando componentes individuais um de cada vez pode revelar a causa raiz.Consultar fóruns on -line ou recursos da comunidade podem fornecer soluções rápidas para desafios comuns.

Aplicações do módulo RTC DS1307

Relógios digitais e dispositivos estampados com o tempo

O DS1307 é amplamente utilizado em relógios e dispositivos digitais que exigem cronometragem precisa.As câmeras, por exemplo, confiam nele para adicionar registros de data e hora precisos a imagens e vídeos, ajudando a documentar os eventos em uma sequência cronológica.O estampamento do tempo também é ótimo em dispositivos de gravação de dados, como sensores ambientais, onde registros precisos são necessários para análise de tendências e rastreamento histórico.Sistemas de participação, o DS1307 garante rastreamento confiável dos horários de check-in/saída dos funcionários para manter registros de tempo precisos nos locais de trabalho e instituições.

Projetos de bricolage e integração de microcontrolador

O DS1307 RTC é o favorito porque sua interface de comunicação i2C facilita o emparelhamento com microcontroladores populares como Arduino e Raspberry Pi.Projetos de bricolage, como sistemas de automação residencial, despertadores e tecnologia vestível, freqüentemente incorporam este módulo para sua confiabilidade e simplicidade.

Robótica e tempo de precisão

Na robótica, a precisão do tempo é boa para tarefas como sincronização, coordenação do sensor e navegação.O DS1307 fornece sinais de relógio precisos, permitindo que os robôs executem ações em intervalos específicos e mantenham controle preciso sobre suas operações.É comumente usado em robôs, drones e robótica industrial autônomos para agendar tarefas como coleta de dados do sensor, controle de motor e evitar obstáculos com o tempo impecável.

Servidores e sistemas distribuídos

O módulo RTC DS1307 é uma solução confiável para servidores e sistemas de computação distribuída, onde é necessário um tempo sincronizado.Auxilia no registro de dados precisos, garantindo que os registros de data e hora sejam consistentes em vários dispositivos.Em sistemas distribuídos, ajuda a coordenar ações entre servidores, mantendo um senso de tempo compartilhado.Os sistemas de segurança também se beneficiam de sua cronometragem precisa.

Medidores de energia de utilidade

As empresas de serviços públicos geralmente integram o DS1307 nos medidores de energia para garantir cobrança precisa e registro de data e hora dos dados de consumo de energia.Ao registrar o tempo exato em que o uso de eletricidade ocorre, esses medidores de energia fornecem um registro transparente e confiável do uso de energia.Isso é ótimo em áreas em que o faturamento depende da hora do dia, como taxas de eletricidade de pico e fora do pico.

Dispositivos de jogo

Os consoles de jogos modernos e os dispositivos portáteis aproveitam o DS1307 para a funcionalidade interna do relógio.O módulo permite recursos baseados no tempo, como desafios cronometrados, eventos ou recompensas que dependem do relógio.Por exemplo, jogos com ciclos diurnos ou gatilhos de eventos dependem do DS1307 para rastrear e gerenciar com precisão o tempo do jogo.

Unidades GPS e sistemas de navegação

O DS1307 é usado em unidades GPS e dispositivos de navegação para melhorar sua funcionalidade.É necessário cronometragem nos sistemas GPS para calcular locais precisos e coordenar sinais de vários satélites.O DS1307 garante que esses dispositivos mantenham o tempo preciso, o que afeta diretamente a qualidade e a confiabilidade dos dados de navegação.

Dispositivos médicos

Os dispositivos médicos geralmente dependem do tempo preciso para diagnósticos, monitoramento e registro de dados do paciente.Dispositivos como bombas de insulina, monitores de freqüência cardíaca e máquinas de ECG portáteis incorporam o DS1307 para rastrear o tempo com precisão para cronogramas de medicamentos, monitoramento contínuo ou dados de saúde registrados de registro de data e hora.Sua confiabilidade garante que esses dispositivos funcionem de forma consistente, melhorando os resultados dos pacientes.

Dispositivos domésticos inteligentes

No ecossistema Smart Home, o módulo DS1307 encontra seu lugar em dispositivos como termostatos, sistemas de iluminação e sistemas de segurança doméstica.Ele permite que esses dispositivos operem em horários pré-programados, como acender ou desligar as luzes em horários específicos, ajustar o termostato ao longo do dia ou ativar/desativar os sistemas de alarme automaticamente.O tempo preciso aumenta a eficiência e a usabilidade desses sistemas.

Sistemas de monitoramento ambiental

Os sensores ambientais que monitoram condições como temperatura, umidade e qualidade do ar usam o DS1307 para obter leituras precisas de tempo.Esses dados beneficiam para pesquisa, estudos climáticos e aplicações industriais, onde as tendências devem ser rastreadas ao longo do tempo.Por exemplo, em aplicações agrícolas, pode ajudar a monitorar padrões de umidade ou clima do solo, permitindo que os agricultores tomem decisões informadas com base no tempo e nos dados históricos.

Automação industrial

Nas fábricas e plantas industriais, o DS1307 é usado em sistemas automatizados para agendar e coordenar tarefas.Máquinas que requerem sincronização, como correias transportadoras ou robôs da linha de montagem, dependem do DS1307 para um tempo confiável.Seu uso em ambientes industriais melhora a eficiência da produção e garante que as operações sejam realizadas com precisão.
