DS3231 Módulo RTC explicado: Diagrama de pinos, especificações e interface do microcontrolador

Em uma época em que o cronometragem preciso é o melhor progresso tecnológico, os dispositivos RLACK em tempo real (RTC) emergiram como componentes necessários em inúmeras aplicações.A partir de sistemas GPS que exigem precisão de tempo incomparável às operações do servidor que dependem de sincronização confiável, os módulos RTC sustentam a funcionalidade dos sistemas modernos.Equipados com backups de bateria, esses dispositivos operam perfeitamente, mesmo durante as interrupções de energia, garantindo rastreamento de tempo ininterrupto em cenários graves.Entre a infinidade de módulos RTC disponíveis, o DS3231 se destaca como uma marca registrada de precisão e confiabilidade.Com seu oscilador de cristal compensado com temperatura e recursos avançados, ele se tornou um favorito.Este artigo se aproxima dos recursos do DS3231, mostrando sua integração com plataformas Arduino, explorando suas diversas aplicações e destacando as inovações técnicas que o tornam uma pedra angular em projetos sensíveis ao tempo.

Catálogo

Visão geral do módulo DS3231 RTC

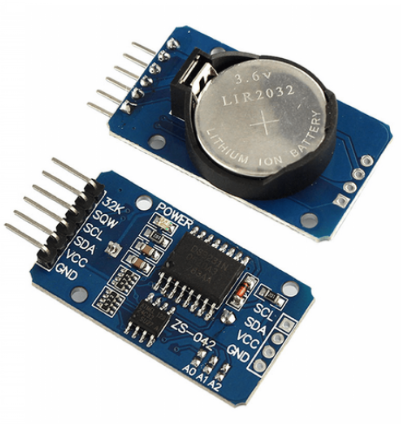

O DS3231 O módulo RTC brilha com sua precisão excepcional, devida ao oscilador de cristal compensado por temperatura incorporado.Seu significado se torna aparente em cenários imprevisíveis, onde as interrupções de energia podem desafiar a continuidade da cronometragem, mas o backup da bateria do módulo sustenta sua operação sem esforço.O módulo captura tempo com atenção meticulosa a segundos, minutos e horas.Além disso, fornece detalhes abrangentes do calendário, incluindo dia, mês e ano, adaptáveis ​​a formatos de 12 horas ou 24 horas.O ressonador de cristal a bordo reduz significativamente o desvio do tempo, garantindo consistência inigualável de cronometragem.

O DS3231 se encontra requisito em uma infinidade de projetos eletrônicos que exigem gerenciamento de tempo preciso.Os exemplos incluem sistemas de log de dados e aplicativos de agendamento.O módulo garante que as atividades sejam executadas de maneira confiável e pontual.Sua colaboração com as AT24C32 EEPROM amplia as opções de armazenamento de dados, aumentando a versatilidade do projeto.Você pode valorizar essa combinação, que simplifica o manuseio de dados e reforça a precisão.Essa sinergia ilustra uma profunda compreensão da incorporação de recursos avançados do módulo, simplificando sistemas complexos e exibindo a experiência necessária para gerenciar com eficiência os módulos RTC.

Configuração do pino

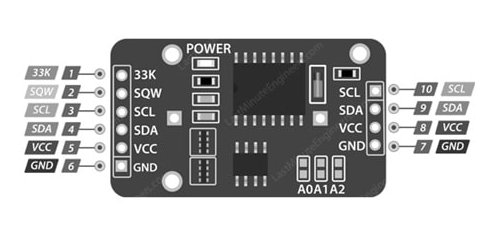

Nome do pino	Descrição
33k	Este é o pino de saída que fornece o compensado temperatura e relógio de referência preciso.
Sqw	Fornece uma onda quadrada em diferentes frequências e também Serve como um sinal de interrupção.
SCL	O pino de relógio em série (CLK), usado principalmente em i2c comunicação.
SDA	O pino de dados serial, utilizado na comunicação I2C.
VCC	O pino da fonte de alimentação do módulo;Conecte -o a 3.3V ou 5V.
Gnd	O pino de terra usado para fornecer um terreno comum.

Recursos e especificações

Recurso	Detalhes
Operação de tensão	Funções com baixas tensões
Redefinir funcionalidade	Botão de pressão para redefinir o tempo
Backup da bateria	Inclui um backup de bateria
Interface i2c	Direcional, 400 kHz para transmissão rápida
EEPROM	32 bytes para leitura/gravação e salvamento de dados
Modos RTC	Opera em formatos de 12 horas ou 24 horas
Comutação da fonte de energia	Muda automaticamente da fonte de energia para integral bateria
Saída de onda quadrada	Programável conforme necessidade
Informação de cronometragem	Mantém segundos, minutos, horas, dias, semanas, meses, e anos
Tipo de pacote	16, 300 milhões de pacote
Faixa de temperatura operacional	-45 ° C a -80 ° C.
Tensão máxima (VCC)	+0,3 volts
Precisão da temperatura	± 3 ° C.
Faixa de tensão operacional	2.3V a 5.5V
Corrente de backup da bateria	500 MA
Precisão @ -40 ° C a 80 ° C	± 3,5 ppm
Precisão @ 0 ° C a 40 ° C	± 2,0 ppm

Integração perfeita de DS3231 com Arduino Uno

A experiência de integrar o módulo DS3231 com o Arduino Uno é semelhante a um quebra -cabeça satisfatório, onde cada peça se alinha para formar uma imagem coerente.O DS3231 se destaca por sua capacidade de acompanhar o tempo com precisão, continuando a marcar sem problemas, mesmo quando a energia externa é levada para longe, ao contrário dos relógios convencionais do sistema que vacilam durante esses momentos.

Conexões

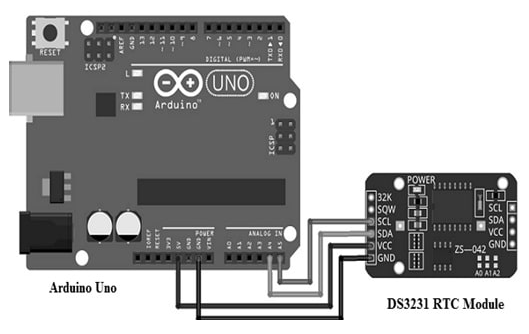

• Atribuições de PIN: a integração envolve atribuir os pinos A4 e A5 do Arduino UNO aos pinos SDA e SCL no DS3231, respectivamente.

• Poder e terra: estabelecer poder e terra é tão fácil quanto vincular os pinos VCC e GND entre os dispositivos.

Comunicação

• Protocolo: Ao adotar o protocolo de comunicação I2C, o módulo promete transferência de dados eficientes, promovendo um diálogo contínuo entre os componentes.

O script que o acompanha não apenas o guia até a configuração do DS3231 com o Arduino, mas também dá vida ao módulo à medida que ele pega tempo com destreza.Tocando em funções dedicadas da biblioteca, facilita a comunicação I2C e preenche eloquentemente a conversão entre os formatos decimais codificados binários (BCD) e os formatos decimais padrão.Uma vez enviado, esse script transforma o Arduino em um cronometrista vigilante, mostrando dados do relógio na realidade através do monitor serial.O que realmente diferencia o DS3231 é sua precisão firme na cronometragem, sustentando essa precisão mesmo quando seqüestrada de sua fonte de energia.Essa confiabilidade consistente injeta confiança em sua aplicação em diversos cenários, tornando -o não apenas um cronometrista, mas uma testemunha silenciosa da passagem de momentos.

Usos do módulo RTC DS3231

O módulo DS3231 RTC serve inúmeras funções em situações que exigem gerenciamento preciso do tempo.Seu uso se estende de gadgets pessoais, como laptops, computadores e smartphones, onde alinha a cronometragem com outras funções de computação perfeitamente.Para dispositivos focados na conservação de energia, como eletrônicos móveis, sua eficiência no consumo de energia o torna principalmente adequado.Notavelmente, sua adepção na interface com o aparelho de comunicação rápido reforça sua aplicação em tecnologias portáteis, incluindo sistemas GPS.

Cronometragem em várias tecnologias

O mundo tecnológico testemunha a aplicação versátil do DS3231, abrangendo consoles e robótica.Esses setores dependem da precisão meticulosa do tempo para elevar os padrões de desempenho e aprimorar a experiência interativa.Os medidores de utilidade utilizam o módulo para documentar meticulosamente dados de consumo, ajudando você a empreendimentos de gerenciamento de energia.

Projetos de microcontrolador

Como um elemento-chave nos empreendimentos de microcontrolador, especialmente nas plataformas Arduino e Raspberry Pi, o DS3231 garante que as operações sensíveis ao tempo funcionem sem interrupção.Você pode manter o módulo em alta consideração por sua confiabilidade, considerando um componente básico em ambientes de aprendizagem e projetos profissionais complexos.

Sistemas sensíveis ao tempo

Os sistemas que operam com o tempo perigoso - como servidores e registradores de dados - retiram a imensa vantagem da precisão do DS3231.O alinhamento consistente com as métricas de tempo internacional é útil para essas aplicações.O módulo apresenta uma alternativa econômica para manter os padrões de tempo em todo o mundo, apelando para aqueles que buscam a precisão ideal de tempo de maneira consciente do custo.Sua implantação aumenta a capacidade funcional desses sistemas, permitindo o processamento e análise de dados aprimorados, que se tornam cada vez mais dinâmicos à medida que os sistemas evoluem.
