O EP3C55F484C8N faz parte da família FPGA Cyclone® III da Intel, projetada para fornecer uma mistura de funcionalidade, baixo consumo de energia e eficiência de custos, tornando-o altamente adequado para aplicações de alto volume e sensíveis a custos.Este modelo possui 55.856 elementos lógicos e opera com uma frequência máxima de 472,5 MHz, alojada em um pacote de grade de bola fino de 484 pinos (FBGA).Também atende aos padrões ecológicos, pois é sem chumbo e compatível com o ROHS.
Projetado usando a tecnologia de processo de baixa potência da TSMC com aprimoramentos em silício e software, esse FPGA minimiza o consumo de energia e maximizando o desempenho, ideal para projetos que requerem recursos de processamento eficientes.A família Cyclone® III vem em duas variantes: o ciclone padrão III, focado em baixo custo e potência, e o ciclone III LS, que adiciona recursos de segurança robustos para proteger contra violação, engenharia reversa e clonagem.A EP3C55F484C8N se enquadra na categoria Ciclone III padrão, fornecendo desempenho substancial com baixa potência.
Se você deseja fazer uma ordem em massa, o EP3C55F484C8N definitivamente vale sua atenção.Ele reúne recursos avançados e atende aos padrões rígidos de poder e ambiental, tornando -o uma escolha de destaque.
Informações de pedidos:
|
Parâmetro |
Valor |
|
Assinatura familiar |
EP3C (Cyclone III) |
|
Tipo de dispositivo |
55 |
|
Tipo de pacote |
F (Fineline Ball-Grid Array) |
|
Contagem de pinos |
484 |
|
Temperatura operacional |
C (comercial: 0 ° C a 85 ° C) |
|
Grau de velocidade |
8 (mais rápido: 6 < 7 < 8) |
|
Sufixo opcional |
N (dispositivo sem chumbo) |

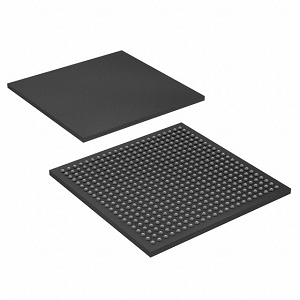

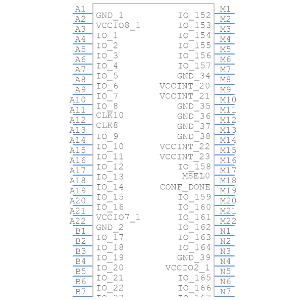

EP3C55F484C8N Símbolo

EP3C55F484C8N PESTÃO

EP3C55F484C8N MODELO 3D
|
Tipo |
Parâmetro |
|
Fabricante |
Altera/Intel |
|
Série |
Cyclone® III |
|
Embalagem |
Bandeja |
|
Status da peça |
Ativo |
|
Número de laboratórios/clbs |
3491 |
|
Número de elementos lógicos/células |
55856 |
|
Bits totais de RAM |
2396160 |
|
Número de E/S. |
327 |
|
Tensão - suprimento |
1.15V ~ 1,25V |
|
Tipo de montagem |
Montagem na superfície |
|
Temperatura operacional |
0 ° C ~ 85 ° C (TJ) |
|
Pacote / caso |
484-BGA |
|
Pacote de dispositivo de fornecedor |
484-FBGA (23x23) |
|
Número do produto base |
EP3C55 |
Elementos lógicos: O dispositivo inclui 55.856 elementos lógicos, permitindo cálculos digitais complexos e operações lógicas, tornando -o adequado para uma ampla gama de aplicações, desde a eletrônica até a automação industrial.
Memória incorporada: Possui 2.396.160 bits de memória incorporada, que fornecem amplo espaço para armazenamento de dados e processamento eficiente sem a necessidade de componentes de memória externa.
Número de pinos de E/S: O FPGA oferece 327 pinos de entrada/saída, permitindo opções extensas de conectividade e interface com outros componentes em um sistema para designs eletrônicos altamente integrados.
Tipo de pacote: Este modelo está disponível em um pacote de matriz de grade de bola (FBGA) de 484 pinos (FBGA), que suporta projetos densos e compactos de placa e aprimora a confiabilidade e o desempenho gerais do hardware.
Tensão operacional: Operando em uma faixa de tensão de 1,15V a 1,25V, o EP3C55F484C8N foi projetado para aplicações de baixa potência, ajudando a reduzir o consumo geral de energia do sistema em que está integrado.
Faixa de temperatura operacional: Com uma temperatura funcional varia de 0 ° C a 85 ° C, esse FPGA pode operar efetivamente sob uma variedade de condições ambientais, tornando -o adequado para implantação em ambientes comerciais e industriais.
Suporte de Padrões de E/S: O dispositivo suporta vários padrões de E/S, incluindo LVTTL, LVCMOS, SSTL, HSTL, PCI e PCI-X.Esse recurso garante a compatibilidade com uma ampla gama de tecnologias novas e existentes, aprimorando a flexibilidade e a adaptabilidade do design.
Loops bloqueados de fase (PLLs): Equipado com quatro loops bloqueados de fases, o EP3C55F484C8N pode fornecer gerenciamento preciso do relógio e síntese de frequência, mantendo a integridade do tempo em circuitos digitais de alta velocidade.
Suporte de sopro quente: O FPGA suporta um soquete quente, permitindo que os componentes eletrônicos sejam substituídos ou adicionados sem a necessidade de desligar o sistema.Essa capacidade é valiosa para sistemas que requerem alta disponibilidade e tempo de inatividade mínimo.
Inteligência Artificial (AI): Esse FPGA é ideal para aplicativos de IA, como algoritmos de aprendizado de máquina e processamento de rede neural devido à sua alta densidade lógica e memória incorporada substancial, permitindo tarefas eficientes de manuseio de dados e processamento.
Tecnologia 5G: O dispositivo é usado na infraestrutura 5G, incluindo estações básicas e equipamentos de rede, onde seus recursos de processamento de alta velocidade são necessários para lidar com altas taxas de dados e comunicações de baixa latência.
Computação em nuvem: Em ambientes de computação em nuvem, o EP3C55F484C8N aumenta o desempenho através da aceleração de hardware, melhorando a velocidade e a eficiência do processamento para cálculos complexos.
Eletrônica de consumo: Seu baixo consumo de energia e custo-efetividade o tornam adequado para dispositivos de consumo, como câmeras digitais, consoles de jogos e sistemas de automação doméstica, onde a eficiência e a integração compacta são fundamentais.
Comunicações sem fio: O FPGA suporta uma variedade de padrões de E/S, tornando -o adaptável para várias tecnologias e dispositivos de comunicação sem fio, aprimorando os recursos de conectividade e transferência de dados.
Automação industrial: No setor industrial, esse FPGA é utilizado em sistemas de automação, robótica e sistemas de controle para consistência e precisão operacionais.
Internet das Coisas (IoT): Sua flexibilidade e baixo consumo de energia fazem do EP3C55F484C8N adequado para dispositivos IoT, incluindo sensores inteligentes e eletrodomésticos em rede, facilitando a conectividade aprimorada e os recursos inteligentes.
Dispositivos médicos: O FPGA é benéfico em equipamentos médicos, particularmente em imagens e diagnósticos, onde seu poder de processamento permite imagens de alta resolução e processamento de dados para diagnósticos precisos.
Comece conhecendo os recursos do EP3C55F484C8N.Possui 55.856 elementos lógicos, 260 blocos de memória e outros recursos como multiplicadores e PLLs.A compreensão dessas especificações o ajudará a projetar com eficiência e usar os recursos do FPGA corretamente.Você precisará do software Quartus II da Intel para trabalhar neste FPGA.Instale -o e reserve algum tempo para aprender seus vários recursos para criar e programar seu design.Você pode iniciar seu design usando VHDL ou Verilog, que são idiomas para descrever circuitos digitais ou usar uma abordagem gráfica com o editor esquemático do Quartus II.Verifique se o seu design se encaixa nos limites de recursos do FPGA.Antes de carregar seu design no FPGA, simule -o para verificar se há erros.Comece com uma simulação funcional para garantir que ela opere corretamente e faça uma simulação de tempo para garantir que também funcione de maneira confiável sob restrições de tempo.
Em seguida, atribua os sinais internos do seu design aos pinos específicos no FPGA.Use a ferramenta Pinner PIN do Quartus II para fazer essas atribuições, considerando os requisitos de layout e sinal.Compile seu design no Quartus II para sintetizar seu código, ajuste seu design na arquitetura FPGA e crie o arquivo de programação necessário para carregar o design no FPGA.Agora você pode programar seu FPGA usando métodos como JTAG ou serial ativo e uma ferramenta como o USB-Blaster para a conexão física.Escolha o método que melhor se adapta à sua configuração.Depois de programado, teste o FPGA em seu sistema para ver se ele funciona conforme o pretendido.Se houver problemas, use as ferramentas de depuração disponíveis no Quartus II, como o Analisador lógico Signaltap II, para encontrá -las e corrigi -las.Mantenha registros detalhados do seu processo de design e decisões.Com base no feedback de seus testes, pode ser necessário ajustar e melhorar seu design.
O EP3C55F484C8N é projetado usando a tecnologia de processo de baixa potência do TSMC, o que reduz o consumo de energia do dispositivo.Isso o torna uma escolha ideal para aplicações sensíveis à energia, onde é importante manter uma pegada térmica baixa.O gerenciamento eficiente de energia também estende a longevidade operacional do dispositivo e reduz os custos gerais de energia.
Este FPGA possui 55.856 elementos lógicos, permitindo uma integração de alto nível de funcionalidades complexas em um único chip.Essa capacidade simplifica o design do sistema e aumenta a confiabilidade, minimizando a necessidade de vários componentes discretos, levando a arquiteturas de sistema mais compactas e eficientes.
O EP3C55F484C8N suporta uma ampla variedade de padrões de E/S, incluindo LVTTL, LVCMOS, SSTL, HSTL, PCI e PCI-X.Essa flexibilidade garante que o FPGA possa interface facilmente com vários sistemas e periféricos digitais, tornando -o altamente adaptável a tecnologias novas e legadas.Esse recurso é benéfico em ambientes de tecnologia mista, onde a interoperabilidade é fundamental.
Embora as especificações principais da EP3C55F484C8N não incluam transceptores, a família Cyclone® III foi projetada para facilitar a transmissão de dados de alta velocidade e é compatível com links de transceptor de alta velocidade externos.Isso permite que o FPGA seja usado em aplicativos que requerem taxa de transferência de dados rápida e comunicações de alta velocidade, como data centers e equipamentos de telecomunicações.
O EP3C55F484C8N fornece uma solução econômica sem comprometer o desempenho, tornando-o adequado para uma ampla gama de aplicações, da eletrônica à automação industrial.A combinação de baixo custo, alta integração e baixo consumo de energia reduz os custos totais do sistema e abre novas possibilidades que trabalham dentro de restrições orçamentárias apertadas.
A Intel, um grande nome na tecnologia de computadores, expandiu sua gama de produtos comprando uma empresa chamada Altera em 2015. Esse movimento trouxe matrizes de portões programáveis de campo (FPGAs) para as ofertas da Intel, aumentando sua capacidade de criar chips versáteis e poderosos.Uma das linhas de produtos da Altera que a Intel agora usa é a série Cyclone® III, que inclui chips como o EP3C55F484C8N.Esses chips são projetados para usar menos energia sem perder o desempenho, tornando -os ideais para uso em máquinas de fábrica, sistemas de carros e gadgets diários.A Intel continua a melhorar esses chips, garantindo que eles atendam às crescentes necessidades dos dispositivos eletrônicos modernos.Ao aprimorar como esses chips economizam energia e lidam com tarefas, a Intel ajuda a tornar os gadgets mais avançados e eficientes.Essa melhoria contínua é importante, pois ajuda a tornar os gadgets mais inteligentes, as operações de fábrica mais automatizadas e os sistemas de automóveis mais seguros e responsivos.
O chip EP3C55F484C8N é uma das principais opções para muitos aplicativos de tecnologia devido ao seu equilíbrio de custo, energia e funcionalidade.Está repleto de recursos úteis, como muitos elementos lógicos, muita memória e opções flexíveis de entrada/saída.Este FPGA é ideal para tudo, desde IA e redes móveis avançadas a dispositivos inteligentes e máquinas industriais.Este guia mostrou os detalhes e benefícios técnicos do uso do EP3C55F484C8N, bem como dicas práticas sobre como aproveitar ao máximo esse chip em diferentes ambientes tecnológicos.
