Motor comutado eletronicamente (ECM): funcionamento, tipos e aplicações

Um motor comutado eletronicamente (ECM) oferece controle preciso sobre a velocidade e a potência do motor usando controle eletrônico em vez de frequência elétrica fixa.Neste artigo, você aprenderá o que é um ECM, como funciona e como suas peças internas suportam uma operação suave e eficiente.Você também verá como o desempenho do ECM se compara em diferentes velocidades e cargas.O artigo explica os principais tipos de ECM e onde você costuma usá-los nos sistemas.

Catálogo

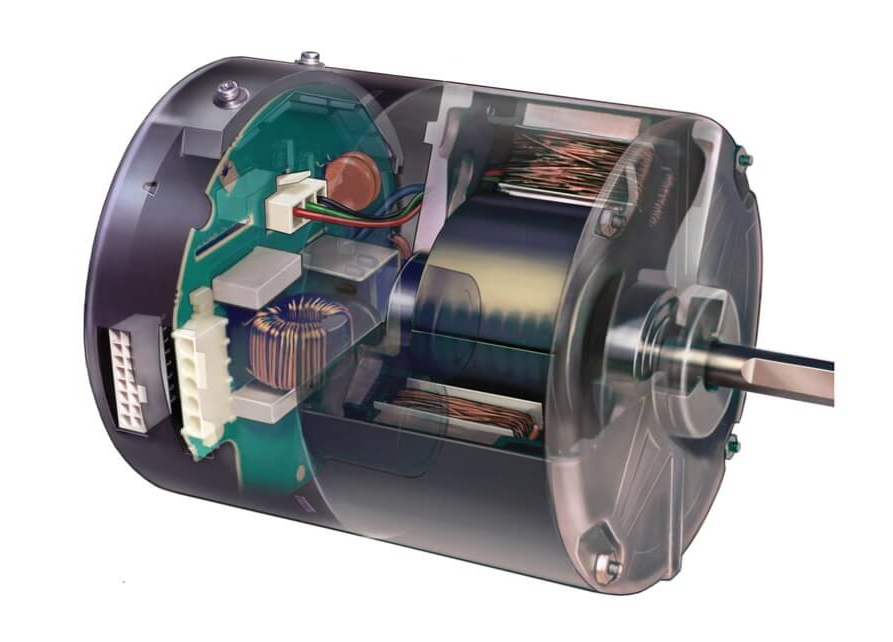

Figura 1. Visão geral do motor comutado eletronicamente

O que é um ECM?

Um motor comutado eletronicamente (ECM) é um motor que usa controle eletrônico para regular a velocidade e a potência em vez de depender de uma frequência elétrica fixa.Seu principal objetivo é fornecer operação precisa do motor e, ao mesmo tempo, reduzir o uso desnecessário de energia.Os ECMs são amplamente utilizados em sistemas que necessitam de saída de motor estável e ajustável.Eles permitem mudanças suaves de velocidade com base na demanda do sistema.Isto torna a tecnologia ECM adequada para equipamentos motorizados modernos.

Princípio de funcionamento de um ECM

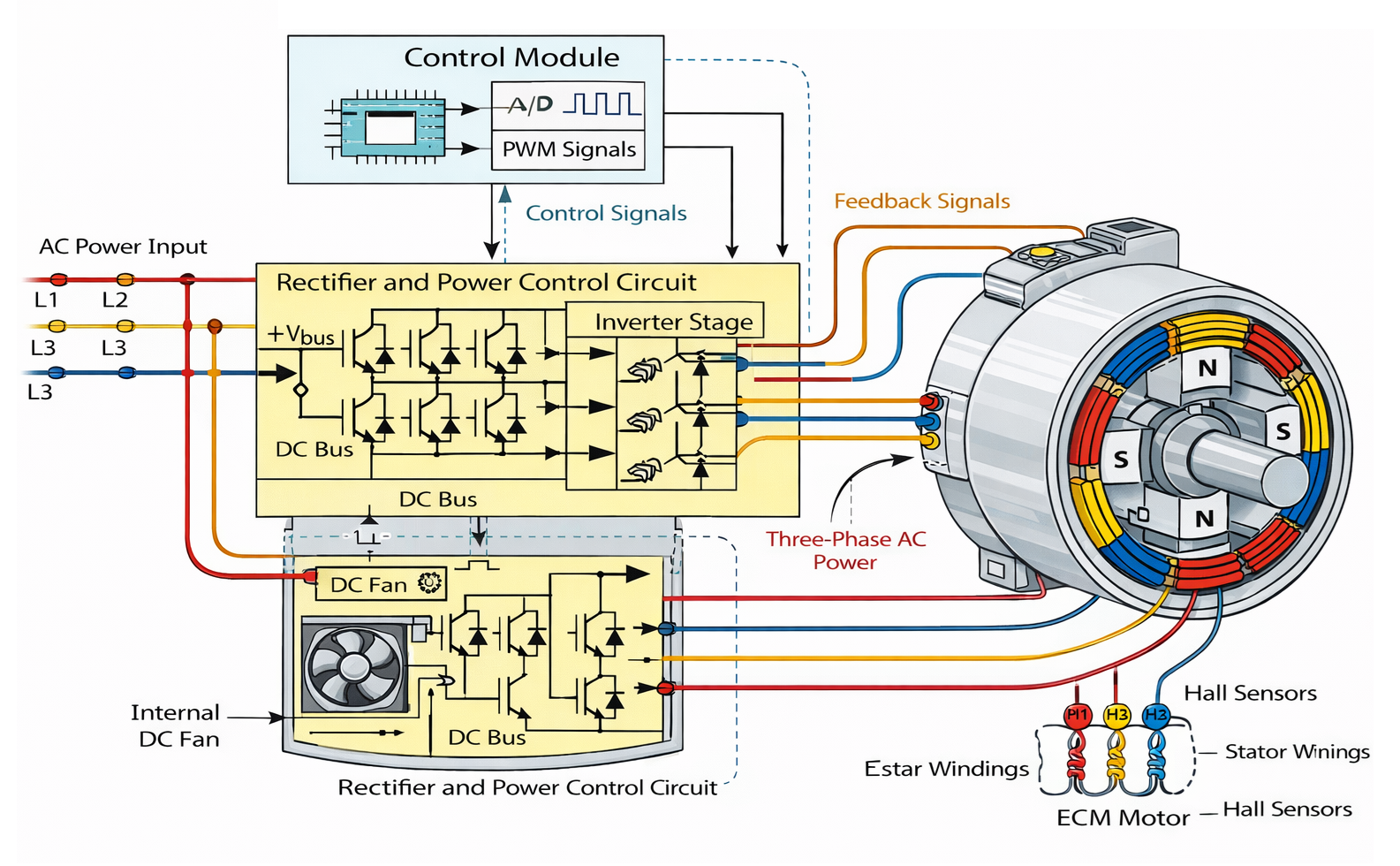

Figura 2. Princípio de funcionamento de um ECM

Um ECM opera convertendo a energia elétrica recebida em uma forma controlada antes de enviá-la aos enrolamentos do motor.A potência de entrada é primeiro condicionada e depois gerenciada por sinais de controle eletrônico.Esses sinais determinam quanta potência o motor recebe e quando ela é entregue.Este processo permite que o motor responda com precisão aos requisitos de carga e velocidade.

O processo de comutação eletrônica substitui a comutação mecânica por temporização elétrica controlada.A lógica de controle ajusta continuamente a saída do motor com base nas condições operacionais.Isso garante rotação estável e regulação precisa da velocidade.O fluxo de potência é gerenciado suavemente desde a entrada até a saída do motor.Como resultado, os ECMs proporcionam desempenho motor consistente e controlado.

Construção de um ECM

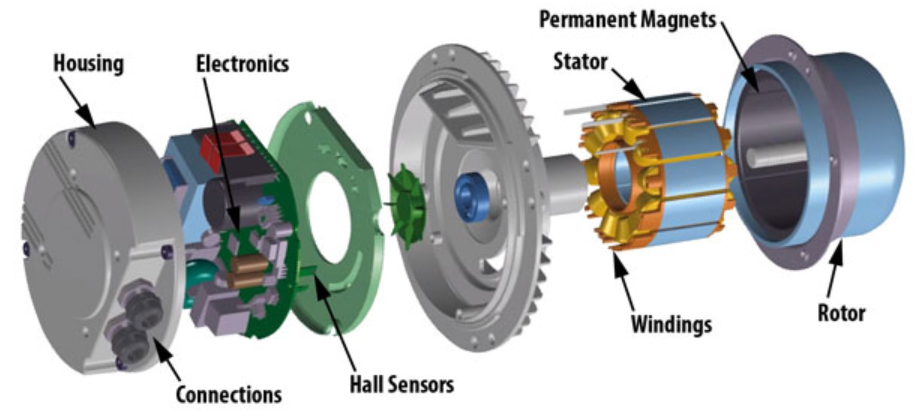

Figura 3. Construção de um Motor ECM

Um ECM é construído integrando um conjunto de motor com uma seção de controle eletrônico em uma unidade compacta.A figura mostra como essas seções são organizadas e conectadas.

• Carcaça do motor

A carcaça envolve o motor e protege as peças internas contra poeira e vibração.Também ajuda a manter o alinhamento dos componentes rotativos durante a operação.

• Enrolamentos do Estator

O estator contém vários enrolamentos dispostos em torno do núcleo do motor.Esses enrolamentos criam um campo magnético giratório quando energizados.

• Rotor com ímãs permanentes

O rotor usa ímãs permanentes para seguir o campo magnético produzido pelo estator.Este design suporta rotação suave e controlada.

• Sensor e área de conexão

Sensores e conectores fornecem feedback de posição e conexões elétricas.Esses links permitem a coordenação adequada entre o motor e a eletrônica de controle.

Desempenho e eficiência do ECM

O desempenho do ECM concentra-se em quão bem o motor fornece saída enquanto mantém o controle estável.As principais características incluem eficiência, uso de energia, precisão de velocidade e ruído operacional.Esses fatores determinam como o motor se comporta sob diferentes condições de carga.

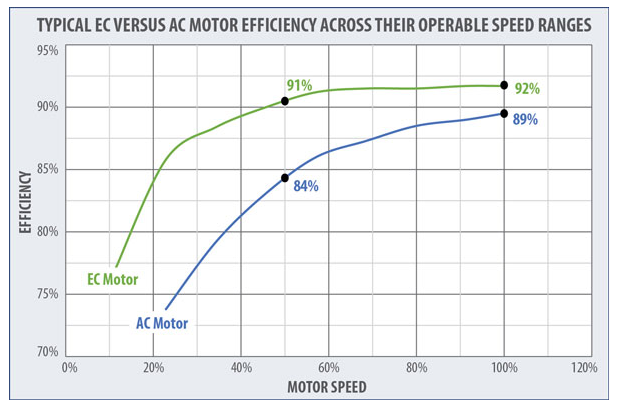

Figura 4. ECM e eficiência do motor CA em toda a faixa de velocidade

Os ECMs mantêm uma eficiência estável mesmo em velocidades operacionais mais baixas.O uso de energia é ajustado com base na demanda real, em vez de funcionar com potência total.Isso resulta em menor desperdício de energia durante a operação com carga parcial.O controle de velocidade permanece preciso em toda a faixa operacional.

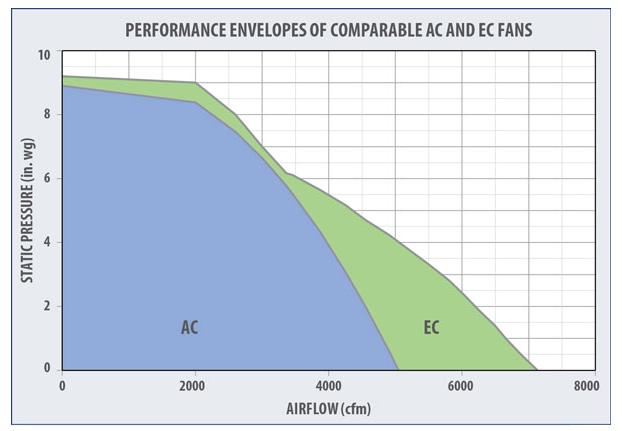

Figura 5. Envelopes de desempenho de ventiladores AC e EC comparáveis

Os ECMs suportam transições suaves entre diferentes pontos de carga.Eles mantêm um controle consistente do fluxo de ar sem quedas repentinas no desempenho.Os níveis de ruído são reduzidos porque as mudanças de velocidade são graduais.Isso torna a operação do ECM estável e previsível nos sistemas.

Placa de circuito do ECM

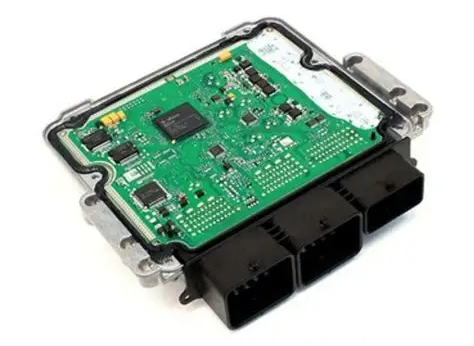

Figura 6. Placa de circuito de controle do ECM

A placa de circuito do ECM atua como centro de controle do sistema do motor.Ele gerencia funções de conversão de energia, processamento de sinal e controle de motor.Os principais componentes eletrônicos controlam a regulação de tensão, temporização de sinal e proteção.A placa permite que o motor ajuste a velocidade e o torque automaticamente com base na entrada do sistema.Ele também suporta a comunicação entre os sensores e o motor.Esta placa de controle permite uma operação precisa e confiável do ECM.

Tipos de motores ECM

Motor ECM de Torque Constante

Um motor ECM de torque constante mantém uma saída de torque constante em diferentes velocidades.Este tipo ajusta sua velocidade enquanto mantém o torque quase inalterado.É útil onde a resistência da carga muda, mas a demanda de torque permanece estável.Comparado com outros tipos de ECM, ele se concentra mais na consistência do torque do que no fluxo de ar ou na velocidade.Esse comportamento ajuda a manter a produção mecânica estável.

Motor ECM de fluxo de ar constante

Um motor ECM de fluxo de ar constante ajusta automaticamente a velocidade para manter um nível de fluxo de ar definido.Quando a resistência do sistema muda, o motor aumenta ou diminui a velocidade para compensar.Este tipo prioriza a precisão do fluxo de ar em relação ao torque ou velocidade fixa.Comparado aos ECMs de torque constante, ele responde mais ativamente às mudanças de pressão.Ele foi projetado para sistemas onde a estabilidade do fluxo de ar é necessária.

Motor ECM de velocidade constante

Um motor ECM de velocidade constante é projetado para funcionar a uma velocidade fixa, independentemente da variação da carga.O sistema de controle ajusta a potência para manter a velocidade de rotação estável.Este tipo concentra-se na consistência da velocidade em vez da regulação do torque ou do fluxo de ar.Comparado com outros tipos de ECM, oferece um comportamento de controle mais simples.É adequado onde é necessária velocidade uniforme.

ECM vs Motor PSC vs Motor AC

Recurso	Motor ECM	Motor PSC	Motor CA
Velocidade Faixa de controle	0–100% velocidade variável	2–4 discreto torneiras de velocidade	Único fixo velocidade
Eficiência (%)	85–92%	60–70%	65–75%
Poder Comportamento de Consumo	Proporcional para carregar a demanda (20–100%)	Quase constante na carga nominal	Quase constante na carga nominal
Começando Atual	1,2–1,5× corrente nominal	Classificação 3–5× atual	Classificação 4–6× atual
Torque Precisão de controle	±3% de torque regulamento	Não ativo regulação de torque	Não ativo regulação de torque
Ruído Nível (dB)	38–45dB	50–60dB	55–65dB
Velocidade Precisão	±1–2%	±8–12%	±6–10%
Aumento de calor (°C acima da temperatura ambiente)	15–25 °C	30–45°C	35–55°C
Controle Método	Digitais comutação eletrônica	Capacitor mudança de fase	Frequência de linha indução
Carga Parcial Eficiência (%)	75–88% em 40–60% de carga	45–55% em 40–60% de carga	50–60% em 40–60% de carga
Entrada Faixa de tensão	90–260 VCA	200–240 VCA	200–240 VCA
Sistema Integração	0–10 V, PWM, Modbus, BACnet	Ligado/desligado ou comutação de torneira de velocidade	Ligar/desligar apenas
Manutenção Intervalo	50.000–70.000 horário de funcionamento	25.000–35.000 horário de funcionamento	30.000–40.000 horário de funcionamento
Operando Faixa de velocidade (RPM)	300–1.800 RPM	900–1.200 RPM	1.200–1.800 RPM
Geral Índice de Desempenho Elétrico	0,85–0,92	0,60–0,70	0,65–0,75

Aplicações de ECM

Os motores ECM são usados em muitos sistemas que exigem operação controlada e flexibilidade do motor.

• Sistemas HVAC residenciais

Os ECMs são usados em manipuladores de ar e sopradores para controle preciso do fluxo de ar.Eles suportam mudanças suaves de velocidade com base na demanda do ambiente.Isto melhora o conforto e a capacidade de resposta do sistema.

• Sistemas de Ventilação Comercial

Em grandes edifícios, os ECMs gerenciam o fluxo de ar em diversas zonas.Eles ajudam a manter uma distribuição de ar equilibrada.O controle de velocidade permite uma operação silenciosa e estável.

• Unidades de tratamento de ar industrial

Os ECMs suportam operação contínua sob condições de carga variáveis.Eles permitem o controle preciso de ventiladores e sopradores.Isso melhora a estabilidade do processo.

• Equipamentos de refrigeração e resfriamento

Os ECMs ajustam a velocidade do motor com base na demanda de resfriamento.Isso suporta controle de temperatura estável.O motor responde suavemente às mudanças do sistema.

• Sistemas de Automação e Controle

ECMs são usados onde uma resposta motora precisa é necessária.Eles se integram facilmente com sistemas de controle eletrônico.Isso permite uma regulação precisa do movimento e da velocidade.

Conclusão

Os ECMs fornecem controle preciso de velocidade, operação estável e uso eficiente de energia.Seu sistema de controle eletrônico permite um desempenho suave sob diferentes condições de carga.Com opções de torque, fluxo de ar e velocidade constantes, os ECMs atendem a muitos requisitos do sistema.Esses recursos os tornam amplamente utilizados em sistemas HVAC, ventilação, industriais e de controle.
