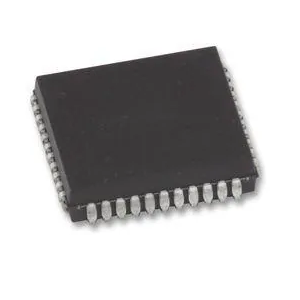

Dispositivos lógicos programáveis apagáveis (EPLDs), introduzidos em meados da década de 1980 pela Aiterra, revolucionaram a lógica programável com sua alta densidade e flexibilidade de integração, superando os recursos de dispositivos semelhantes, como a lógica genérica de matriz (GAL).Os EPLDs permitem uma gama mais ampla de funções lógicas em um único chip, tornando -as versáteis e eficientes para várias aplicações.Sua reprogramabilidade permite adaptar os designs sem substituir o hardware, uma vantagem importante em setores como telecomunicações e automotivo, onde é necessária uma prototipagem rápida.O design compacto da EPLDS e o baixo consumo de energia os tornam ideais para sistemas incorporados e dispositivos portáteis, destacando suas vantagens técnicas e práticas no design lógico digital moderno.
Projetar um dispositivo lógico programável (PLD) envolve várias etapas para criar um design funcional e eficiente.
O processo começa com Definindo as funções lógicas do circuito.Isso pode ser feito usando diagramas esquemáticos ou linguagens de descrição de hardware (HDLs).Os diagramas esquemáticos fornecem uma maneira direta de visualizar circuitos lógicos básicos, mas são menos eficazes para lidar com projetos complexos.Por outro lado, os HDLs oferecem uma maneira mais concisa e flexível de descrever as funções lógicas, tornando -as a escolha preferida para os designs modernos da PLD.
Em seguida, os designers escolhem um adequado HDL para o seu projeto.As opções populares incluem Abel, VHDL e Verilog.Abel é ideal para desenhos mais simples, como contadores ou codificadores, porque usa equações booleanas e tabelas de verdade.O VHDL é mais estruturado e se destaca em lidar com a lógica complexa, tornando -o adequado para projetos complexos.A Verilog, com sua sintaxe compacta, semelhante a C, é ótima para design e simulação lógica, tornando-a uma opção versátil para aplicativos avançados.A escolha do HDL depende da complexidade e dos requisitos específicos do projeto.
Depois que as funções lógicas são definidas, a próxima etapa é programação e simulação.O software especializado compila a lógica descrita e a converte em expressões booleanas, que são salvas como um arquivo JEDEC (JED).Antes que o design seja transferido para hardware, as simulações são realizadas dentro do software para verificar se a lógica funciona conforme o pretendido.Essa fase de simulação é importante, pois garante que o design atenda às especificações de desempenho e reduz a probabilidade de erros durante a implementação.
Finalmente, o design é baixado para o dispositivo PLD.Isso envolve a transferência do arquivo JEDEC para o hardware usando um programador, um dispositivo projetado especificamente para gravar o arquivo em PLDs como bailes, EEPROMs, GALS, CPLDS ou PALS.Os programadores se conectam a um computador através de uma porta paralela e carregam com precisão o design no hardware.Esta etapa conclui o processo, transformando o design de um modelo digital em um dispositivo físico e funcional.
O processo de design do PLD envolve quatro etapas principais: definindo as funções lógicas, escolhendo um HDL apropriado, programação e simulação do design e baixando o design final para o hardware.Cada estágio desempenha um papel em garantir o sucesso e a confiabilidade do dispositivo.À medida que as ferramentas e os métodos continuam a evoluir, os projetos de PLD estão se tornando mais flexíveis, eficientes e capazes de lidar com aplicações cada vez mais complexas.
