Explorando o bloco RAM na série Xilinx SP3: recursos, diferenças e otimização

Este guia explora o papel do bloco RAM na série SP3 da Xilinx, com sua capacidade de até 1,87 Mbit e usos versáteis, como cache de dados, fifos e buffer.Ele explica como o bloco RAM aumenta o desempenho do sistema através da flexibilidade e o compara à RAM distribuída.Ao entender seus recursos, você pode otimizar a RAM de bloco para projetos de sistemas mais eficientes e poderosos.

Catálogo

Visão geral

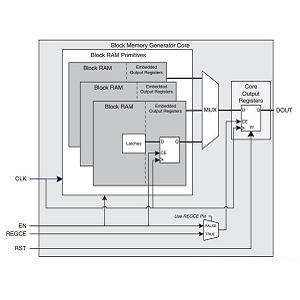

O bloco RAM (BRAM) é um componente importante nos FPGAs modernos, especialmente na série SP3 da Xilinx.O SP3 FPGA fornece dois tipos de RAM: Block RAM e RAM distribuída, cada um projetado para tarefas específicas de manuseio de dados.Oferece até 1,87 Mbit de RAM de bloco, que é usado para tarefas como cache de dados, estruturas FIFO e buffer em sistemas de alto desempenho.Cada unidade de RAM de bloco possui uma capacidade de 18 kbit e suporta a verdadeira funcionalidade de porta dupla.Isso significa que inclui dois barramentos independentes de dados de 36 bits para operações simultâneas de leitura e gravação, maximizando a eficiência.Você pode configurá-lo como RAM de porta única com largura de banda de até 72 bits ou RAM de porta dupla com largura de banda de 36 bits, permitindo flexibilidade para diferentes necessidades de acesso a dados.

As unidades de bloco RAM também podem ser em cascata até 104 unidades podem se conectar perfeitamente para expandir a capacidade de memória e suportar tarefas de processamento mais complexas.Esse recurso permite criar sistemas de memória versátil com proporções de aspecto personalizadas e conversões de largura de banda de dados.Na prática, o bloco RAM aprimora o desempenho em aplicativos que requerem acesso rápido a dados, como o processamento de sinal digital (DSP).Sua capacidade de executar operações rápidas de leitura/gravação melhora a taxa de transferência e reduz a latência, enquanto as operações de paridade garantem a confiabilidade dos dados.O design de design de dupla porta e capacidade em cascata tornam o Block Ram uma ferramenta poderosa para criar arquiteturas de memória eficientes.À medida que a demanda por processamento de dados de alta velocidade cresce, a compreensão e a alavancagem do potencial do bloco de RAM é cada vez mais importante no design do sistema baseado em FPGA.

Diferença com RAM distribuída

A RAM do bloco requer utilização completa em uma única instância, ou seja, se for necessário menos memória do que uma unidade de RAM de bloco fornece, a parte não utilizada ficará indisponível para outros fins.Isso pode resultar em ineficiências e recursos desperdiçados, especialmente em sistemas com demandas de memória dinâmica ou flutuante.Por outro lado, a RAM distribuída oferece maior flexibilidade, permitindo uma alocação precisa apenas da memória necessária, tornando -a ideal para aplicativos com a mudança de requisitos, como o processamento de dados de tempo.Essas diferenças arquitetônicas influenciam as estratégias de design, com a RAM distribuída geralmente permitindo gerenciamento de recursos mais eficiente, reduzindo o consumo de energia e melhorando o desempenho do sistema.A escolha entre a RAM de bloco e a RAM distribuída depende da aplicação específica, equilibrando escalabilidade, desempenho e custo-efetividade.
