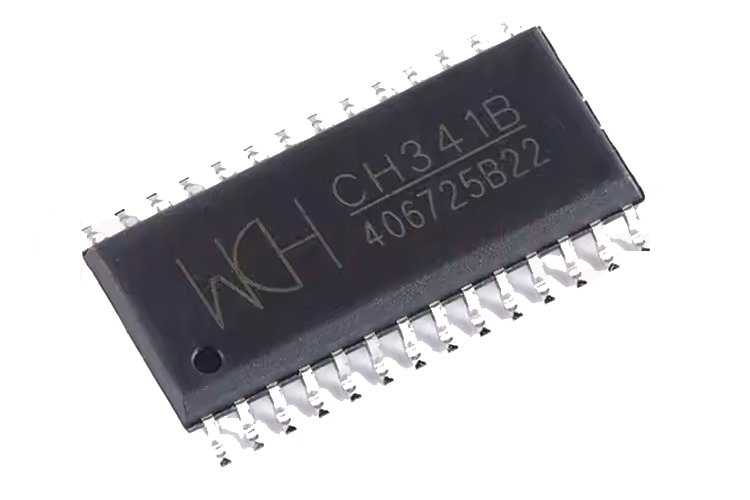

Explorando o USB de alta velocidade CH341 para interface serial

O chip CH341 é um conversor UART UART versátil e econômico, projetado pela WCH, amplamente celebrado por sua capacidade de preencher a lacuna entre sistemas incorporados e dispositivos de computação modernos.Com sua compatibilidade entre os padrões USB 1.1 e USB 2.0 e suporte para vários protocolos, como UART, I2C, SPI e interfaces paralelas, o CH341 se tornou uma ferramenta necessária para você.Neste artigo, pesquisamos os recursos, configurações de pin, aplicativos e considerações de design do CH341.Esteja você explorando a comunicação do microcontrolador, aprimorando os sistemas de controle industrial ou simplificando projetos eletrônicos de bricolage, este guia fornece informações abrangentes para ajudá -lo a alavancar todo o potencial do CH341.

Catálogo

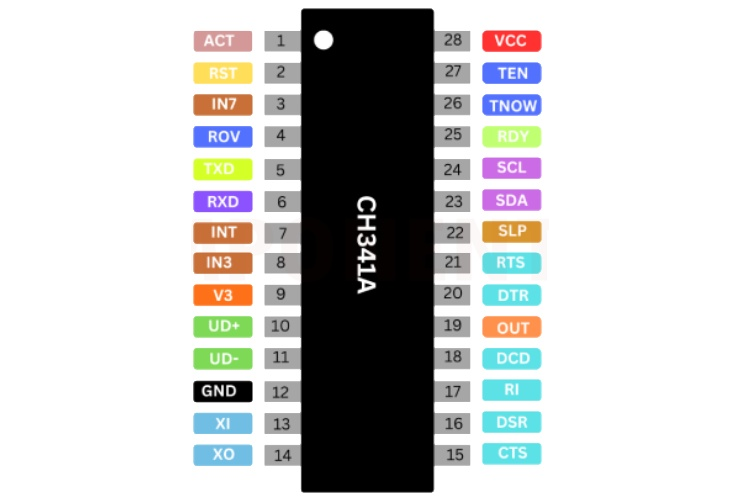

Configuração do pino

PIN NO (341A)	PIN NO (341T)	PIN NO (341H)	Nome do pino	Tipo de pino	Descrição do pino
28	13,20	20	VCC	PODER	Uma porta de entrada de energia positiva requer uma energia 0.1UF desacoplar a capacitância
12	11,12	7,18	Gnd	PODER	Terreno público, conexão de terra para barramento USB
9	6	4	V3	PODER	Anexo da energia externa de entrada do VCC enquanto 3.3V; conecta a capacitância de desacoplamento de 0,01UF do lado de fora enquanto 5V
13	9	8	Xi	EM	Entrada do oscilador de cristal, fixação de cristal e Capacitância do oscilador de cristal externo
14	10	9	XO	FORA	Saída oposta do oscilador de cristal, fixação de Capacitância de cristal e oscilador de cristal fora
10	7	5	Ud+	Sinal USB	Conecta diretamente ao fio de dados D+ do barramento USB
11	8	6	Ud-	Sinal USB	Conecta diretamente ao fio de dados D do barramento USB
1	1	1	AGIR#	FORA	Após o status de saída da configuração do dispositivo USB, baixo ativo
2	Não	2	Rsti	EM	A entrada de redefinição externa, ativa com alto nível, com resistor puxado
24	16	Não	SCL	Saída de drenagem aberta	A saída da configuração da função chip, com um pull-up Resistor, conecte -se ao SCL do chip de configuração da EEPROM em série
23	15	Não	SDA	Dreno aberto para fora/in	Entrada da configuração da função Chip, com pull-up Resistor, conecte -se ao SDA do chip de configuração da EEPROM em série

Características

Recurso	Descrição
Interface USB	A interface de dispositivo USB de velocidade total está em conformidade com USB Especificação Versão 2.0, exigindo apenas cristal e capacitância externa.
ID do fornecedor e ID do produto	Opcionalmente definir ID do fornecedor, ID do produto e número da lista usando uma EEPROM serial externa de baixo custo.
Suporte da fonte de energia	Suporta fontes de energia de 5V e 3,3V.
Conversão de baixo custo	Converte diretamente o equipamento periférico em série, paralelo impressoras e equipamentos periféricos paralelos.
Embalagem	Disponível em pacotes SOP-28 e SSOP-20, sem chumbo e Compatível com os padrões ROHS.
Compatibilidade da camada de aplicação	Compatível apenas com a camada de aplicativo como interfaces são desviados via USB.
Simulação serial	Simula a série padrão para atualizar o periférico equipamento ou adicionando portas seriais extras via USB.
Compatibilidade do Windows	Totalmente compatível com programas de aplicativos em série em Sistemas operacionais do Windows.
Hardware serial duplex completo	Transmitir e receber buffers no chip suporta 50bps para Taxas de transferência de comunicação de 2 Mbps.
Suporte de bit de dados	Suporta 5, 6, 7 ou 8 bits de dados e várias paridade Verificações (ímpares, uniformes, em branco, token ou nenhum).
Suporte ao sinal	Suporta transferência serial e receba sinais de ativação, Sinais de ligação moderna e sinais de controle de velocidade de transferência.
Interface externa	Fornece interfaces RS232, RS485 e RS422 via externo Equipamento de comutação de nível.
EEPROM Access	Suporta acesso indireto à memória de EEPROM serial externa através da comunicação serial padrão.
Compatibilidade da porta da impressora	Atualizações de impressoras paralelas para impressoras USB, conforme -se a Especificações USB e compatíveis com o sistema operacional Windows.
Suporte de impressora paralela	Compatível com várias impressoras paralelas padrão, Suportando modos de impressão de baixa e alta velocidade.
Comunicação bidirecional	Suporta a comunicação bidirecional IEEE-1284, junto com modos de transferência únicos e bidirecionais.
Modos de interface paralela	Fornece EPP (porta paralela aprimorada) e MEM (memória Modos de interface de modo).
Sinais do modo EPP	Suprimentos sinais como#, ds#e wr#, semelhante ao EPP V1.7 ou v1.9.
Sinais do modo MEM	Suprimentos sinais como A0, RD#e WR#, semelhante à memória Leia/gravação Modo.
Interface serial síncrona	Usa a tecnologia Flexwire ™ para ativar 2 fios a 5 fios Comunicação serial síncrona via software.
Suporte de terminal de host/master	Suporta interfaces seriais síncronas de 2 fios e 4 fios.
Interface de 2 fios	Fornecem fios de sinal SCL e SDA e suporta quatro velocidades de transferência.

Fabricantes

WCH opera como o único fabricante do CH341, enfatizando o papel da parte em uma variedade de aplicações eletrônicas.Essa exclusividade traz várias considerações para os setores que dependem do CH341 para suas necessidades operacionais.

A fonte de produção exclusiva do CH341 introduz potenciais vulnerabilidades na cadeia de suprimentos.Por exemplo, se a WCH enfrenta atrasos na produção ou os desafios de controle de qualidade, a disponibilidade de mercado do CH341 pode ser significativamente impactada.Esta situação enfatiza a importância do planejamento proativo.As empresas podem se beneficiar de explorar diversas estratégias de fornecimento ou investir em tecnologias alternativas para aliviar os riscos vinculados à confiança em um único fabricante.

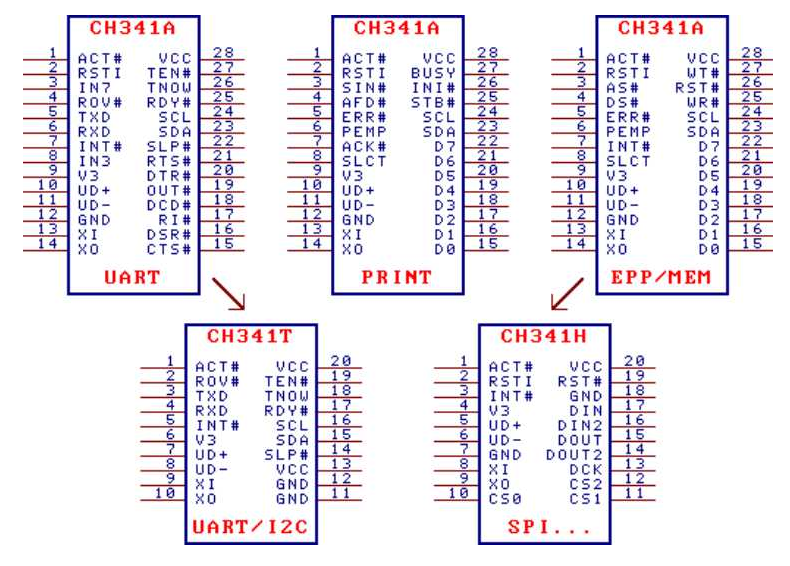

Variantes

O CH9102 possui três variantes, disponíveis em dois tipos diferentes de pacotes: SOP-28 e SSOP-20.

Forma de pacote	Largura de plástico (mm)	Largura de plástico (mil)	Pitch of Pin (mm)	Afrão do pino (MIL)	Instrução de pacote	Número da peça
SOP-28	7.62	300	1.27	50	Pequeno pacote de contorno de 28 pinos	CH341A
SSOP-20	5.3	209	0,65	25	Encolher um pequeno pacote de contorno de 20 pinos	CH341T
SSOP-20	5.3	209	0,65	25	Encolhimento pequeno pacote de contorno de 20 pinos	CH341H

Alternativas

• CH340

• FT230X

• CP2102

• PL2303HX

• CH343

• MCP2200

• CP2110

• FT232

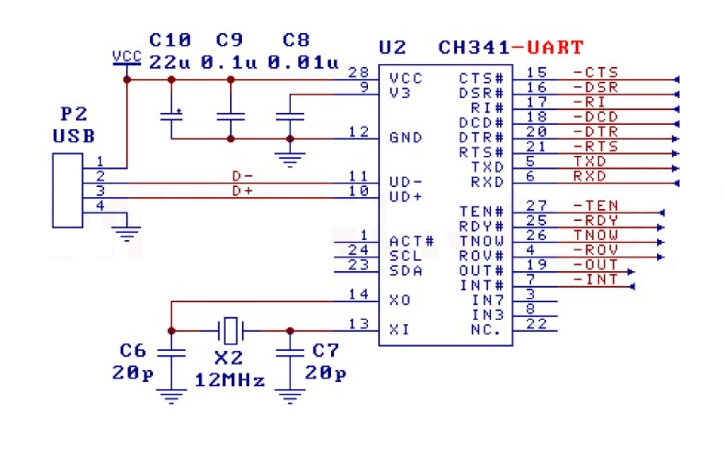

Esquemas

A representação esquemática do CH341 atua como um plano final para entender sua estrutura operacional.Dominante a esse circuito, as linhas de dados USB interface diretamente com as pinzas UD+ e UD-UD do chip, permitindo comunicação suave com dispositivos de host.Essa conexão serve como espinha dorsal para transferência de dados, um processo que se tornou cada vez mais substancial em nosso cenário eletrônico interconectado.

Para manter a estabilidade do circuito, os capacitores estão cuidadosamente posicionados na fonte de alimentação e no pino V3.Esses componentes contribuem significativamente para a estabilização de tensão e a redução de ruído, os quais são úteis para preservar a integridade do sinal.Em cenários práticos, muitas vezes você pode destacar o papel desses capacitores, reconhecendo sua influência no desempenho geral do sistema.Um circuito de fonte de alimentação bem estruturado pode evitar o mau funcionamento e promover a longevidade do dispositivo.As linhas TX e RX do CH341 requerem conexões precisas para um microcontrolador ou um circuito semelhante.É usado para a linha TX para conectar -se ao RX do dispositivo receptor e vice -versa, garantindo um terreno compartilhado.Esse princípio de roteamento de sinal preciso transcende conceitos nocionais;Ele reflete as lições aprendidas com inúmeras implementações.Os erros de erro podem levar a quebras de comunicação, potencialmente descarrilando projetos e causando uma frustração considerável.Assim, uma abordagem meticulosa da fiação é ativa para a integração bem -sucedida.

Além disso, um oscilador de cristal de 12MHz, acompanhado por dois capacitores de 20pf, é utilizado para produzir o sinal de relógio necessário para o CH341.Este sinal de relógio é básico para sincronizar a transmissão de dados e sua estabilidade afeta diretamente o desempenho do chip.Em várias aplicações, uma fonte de relógio confiável demonstrou melhorar a eficiência geral das tarefas de processamento de dados.Você pode frequentemente investigar configurações alternativas de relógio e seus efeitos no desempenho, ilustrando a consideração completa necessária no projeto do circuito.

Solução de problemas CH341

Ao encontrar dificuldades de comunicação com seu conversor USB-Série que emprega o CH341, um processo de solução de problemas bem estruturado pode melhorar bastante suas chances de resolver o problema.

• Comece verificando cuidadosamente todas as conexões entre o CH341 e os componentes associados.Preste atenção especial ao alinhamento das linhas TX (Transmit) e Rx (recebimento);Mesmo um leve desalinhamento pode atrapalhar a comunicação.Além disso, verifique se os níveis de tensão dos sinais correspondem aos dos dispositivos que você está conectando, pois quaisquer discrepâncias podem levar a comportamentos imprevisíveis ou falha total da comunicação.

• Uma supervisão frequente durante a solução de problemas é o próprio cabo USB.Se os problemas continuarem, pode valer a pena substituir o cabo existente por outro, uma vez que um cabo defeituoso ou abaixo pode criar complicações notáveis.A adaptabilidade do CH341 também se estende à programação de I2C e SPI EEPROMS;Programadores prontos como o programador de BIOS CH341A ou CH341 podem otimizar esta tarefa.Ficar familiarizado com essas ferramentas pode economizar tempo e aliviar a frustração.

• Teste minuciosamente o CH341 e verifique se as configurações de série no seu computador, especialmente a taxa de transmissão, são consistentes com as do dispositivo com o qual você pretende se comunicar.Uma incompatibilidade nessas configurações pode resultar em corrupção de dados ou incapacidade de estabelecer uma conexão.A realização de um teste de loopback também é uma estratégia prática para verificar a funcionalidade do CH341;Isso envolve conectar os pinos TX e RX e verificar se os dados transmitidos correspondem aos dados recebidos.

• Em situações em que seu computador não reconhece o circuito integrado (IC), é necessário realizar uma revisão abrangente dos drivers instalados.Confirme que você tem os drivers apropriados para o CH341, pois motoristas desatualizados ou incorretos podem levar a problemas de reconhecimento.Além disso, a verificação do gerenciador de dispositivos para obter mensagens de erro pode oferecer pistas valiosas sobre os problemas subjacentes.

A jornada de solução de problemas geralmente é um processo de refinamento, exigindo paciência e atenção meticulosa aos detalhes.Ao abraçar uma abordagem sistemática e com base em experiências práticas de desafios anteriores, você pode navegar nesses obstáculos com mais eficácia.Por fim, a solução de problemas bem -sucedida depende de uma profunda compreensão das ferramentas disponíveis e das complexidades dos protocolos de comunicação em jogo.

Considerações sobre design de PCB

Ao embarcar na jornada de projetar uma PCB que incorpora o CH341, deve ser dada uma atenção cuidadosa à colocação estratégica dos capacitores de desacoplamento nas proximidades dos pinos de chip.Esse arranjo pensativo não apenas fortalece a fonte de alimentação, mas também alivia as flutuações de tensão que poderiam potencialmente interromper o desempenho do chip.

• Garantir que as linhas D+ e D sejam roteadas em paralelo e protegidas pelo solo ou do cobre, desempenham um papel notável na diminuição do risco de interferência de sinal externo.Essa estratégia de layout é apoiada por uma riqueza de projetos bem -sucedidos, cada um revelando os benefícios da melhoria da integridade e confiabilidade dos dados.

• Outro aspecto crítico envolve a manutenção de leads curtos de sinal entre os pinos Xi e Xo.Essa prática ajuda a minimizar distúrbios de alta frequência que podem arriscar a comunicação.Você pode descobrir frequentemente que a implementação de aterramento ou cobertura de cobre para componentes associados pode melhorar significativamente a compatibilidade eletromagnética geral (EMC) do PCB.Esse método não apenas ajuda na redução de ruído, mas também promove um ambiente operacional mais estável.

• O posicionamento do porto USB também merece uma consideração cuidadosa;Colocá -lo próximo ao CH341 permite o roteamento direto das linhas de dados, necessário para preservar a integridade do sinal.É aconselhável limitar o número de Vias nas linhas de dados, pois cada uma via introduz capacitância e indutância adicionais que podem comprometer a qualidade do sinal.Muitas vezes, você pode refletir sobre experiências passadas, onde minimizar vias resultou em aprimoramentos perceptíveis de desempenho, principalmente em aplicações de alta velocidade.

Usos do CH341

O chip CH341 se destaca como um elemento altamente adaptável no setor eletrônico, com uma variedade de aplicações que atingem muito além da funcionalidade básica.Sua incorporação em diversos sistemas enfatiza sua relevância na tecnologia contemporânea, especialmente em áreas como programação, depuração e teste de microcontroladores.A capacidade do chip de interagir com vários protocolos renderiza necessários nos sistemas de controle industrial, onde a precisão e a confiabilidade são uma obrigação.

Programação e depuração do microcontrolador

Dentro do domínio da programação do microcontrolador, o CH341 atua como um link dinâmico entre o programador e o microcontrolador.Essa conexão não apenas facilita os uploads de código, mas também suporta a depuração.O processo de depuração geralmente requer uma série de ajustes iterativos com base no feedback do sistema, o que pode ser desafiador e gratificante.Você pode indicar que uma compreensão abrangente dos recursos do CH341 pode melhorar bastante a eficiência desse processo iterativo, promovendo uma sensação de realização e domínio.

Sistemas de controle industrial

O impacto do CH341 nos sistemas de controle industrial é notável.Sua capacidade de se comunicar com vários dispositivos garante uma integração suave nas configurações pré-existentes.Essa flexibilidade é usada, principalmente em ambientes onde sistemas mais antigos coexistem com tecnologias modernas.Você pode utilizar o CH341 frequentemente para observar a confiabilidade aprimorada do sistema e o tempo de inatividade diminuído, pois simplifica a comunicação entre diferentes componentes, levando a um sentimento de satisfação em seu trabalho.

Projetos de eletrônica DIY

O CH341 desbloqueia um tesouro de oportunidades em projetos de eletrônicos de bricolage.Sua relação custo-benefício e design acessível o tornam uma escolha atraente para você.Você pode compartilhar que seus experimentos com o CH341 aprofundaram sua compreensão da comunicação serial e da interface do dispositivo.Esse engajamento prático não apenas cultiva habilidades, mas também gera criatividade e inovação, instilando um sentimento de alegria no processo de aprendizado.

Suporte ao dispositivo herdado

A presença duradoura de dispositivos herdados em vários setores apresenta um desafio distinto.O CH341 fornece uma solução valiosa, permitindo que os sistemas contemporâneos interajam com as tecnologias mais antigas.Essa funcionalidade é especialmente vantajosa nos setores em que o equipamento de atualização é impraticável devido a restrições financeiras ou problemas de compatibilidade.Você pode revelar que empregar o CH341 pode prolongar a vida operacional dos sistemas herdados, permitindo avanços graduais em relação às tecnologias modernas, que podem trazer tranquilidade às organizações que navegam nessa transição.

Automação e robótica

Nos campos da automação e da robótica, o CH341 tem um papel importante na facilitação da comunicação entre microcontroladores e outros componentes.Sua versatilidade permite a integração de diversos sensores e atuadores, aumentando assim as capacidades dos sistemas robóticos.As aplicações reais demonstraram que as equipes que aproveitam efetivamente o CH341 geralmente alcançam níveis elevados de automação, resultando em maior produtividade e um sentimento de satisfação em seus projetos.

USB para conversões em série

O CH341 é reconhecido principalmente por sua proficiência na conversão de portas seriais USB em RS485, RS232 e TTL.Essa funcionalidade é vibrante para aplicações que exigem conectividade USB para dispositivos que normalmente dependem da comunicação serial.Você pode observar que o CH341 simplifica o processo de conexão entre computadores modernos e dispositivos mais antigos, promovendo um fluxo de trabalho mais eficiente em ambientes onde ambas as tecnologias estão em jogo.Essa integração perfeita promove uma sensação de facilidade e produtividade.

Pegada e dimensão

Você pode encontrar os desenhos e dimensões mecânicas do chip CH341 aqui.Essas dimensões são ideais para criar pegadas personalizadas para design de PCB ou modelagem CAD.
