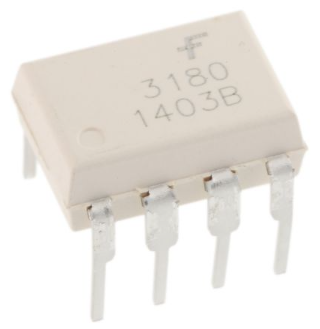

Explorando o Optocoupler FOD3180

O FOD3180, um optocoupler do driver de portão MOSFET, permanece como uma pedra angular na eletrônica moderna, conhecida por sua confiabilidade e desempenho.Este artigo explora seu papel sério na manutenção do isolamento elétrico, garantindo a integridade do sinal e permitindo uma operação eficiente em diversas aplicações.Da automação industrial aos sistemas de energia renovável e eletrônicos de consumo, o FOD3180 demonstra versatilidade e confiabilidade.Com características como baixo consumo de energia, construção robusta e isolamento de alta tensão, ele atende às demandas de sistemas de alto desempenho, enquanto protege componentes sensíveis.Mergulhe nos detalhes técnicos, insights de design e aplicações práticas do FOD3180 e descubra como ele continua a capacitar soluções eletrônicas avançadas.

Catálogo

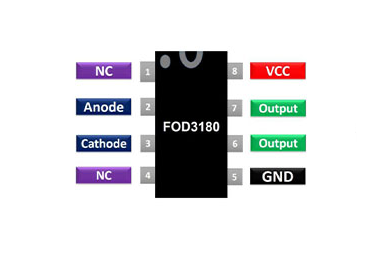

Pinout

Número do pino	Nome do pino	Descrição
1	NC	Sem conexão - não pode ser usado
2	Ânodo (a)	Pino do ânodo do LED IR.Conectado à entrada lógica
3	Catodo (C)	Pino de cátodo do LED IR
4	NC	Sem conexão - não pode ser usado
5	Chão	Pino de terra do IC
6	Saída	O pino de saída do optocuplário
7	Saída	O pino de saída do optocuplário
8	VCC	Pode o IC

Modelos CAD

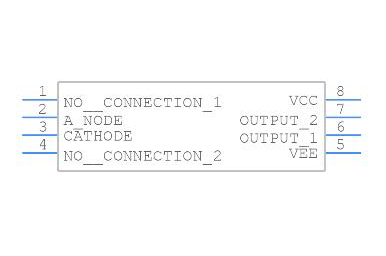

Símbolo

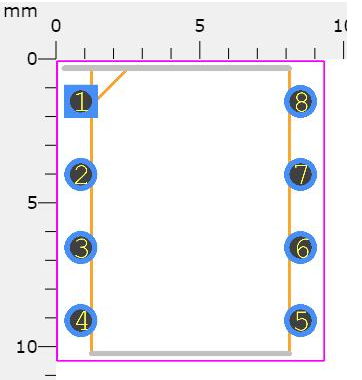

Pegada

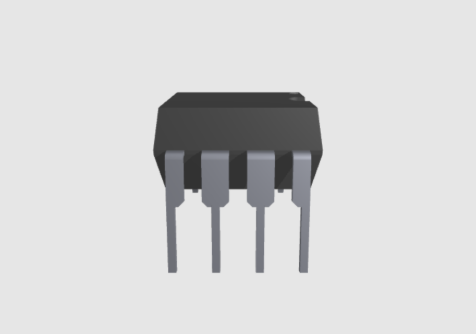

3dmodel

Visão geral do FOD3180

O FOD3180 Funções como um optocoupletor de driver de portão MOSFET, garantindo uma transmissão efetiva de sinal, mantendo o isolamento elétrico entre os circuitos.Seu design integra três componentes principais: um diodo de emissor de luz de arseneto de gálio de alumínio (AlgaAs) (LED LED), transistores de potência de saída robustos e um detector de infravermelho CMOS avançado.Essa combinação fornece isolamento de alto desempenho e recursos de comutação otimizados, tornando-o ideal para aplicações que requerem velocidade e eficiência.

O LED Algaas IR serve como uma fonte de sinal óptico confiável e eficiente, projetada para minimizar o consumo de energia e maximizar a saída óptica.Esse design não apenas aprimora o desempenho do optocupler em diversas condições, mas também se alinha às demandas de economia de energia dos ambientes industriais.Da mesma forma, os transistores de potência de saída fornecem a força da unidade necessária para alternar os MOSFETs de maneira eficaz, permitindo que o FOD3180 lide com cargas variadas e demandas de tensão, aumentando assim sua aplicabilidade em diferentes sistemas de energia.

No centro do FOD3180, o detector de infravermelho CMOS garante a conversão precisa dos sinais ópticos em sinais elétricos, mantendo a integridade do sinal principal para sistemas avançados.Essa transição de sinal perfeita enfatiza a confiabilidade e a precisão do dispositivo, atributos necessários nos aplicativos onde o desempenho consistente é uma prioridade.Juntos, essas características posicionam o FOD3180 como uma solução versátil e confiável para os desafios tecnológicos modernos.

Detalhes técnicos

Tipo	Parâmetro
Status do ciclo de vida	Ativo (último atualizado: 4 dias atrás)
Time de entrega da fábrica	5 semanas
Placar de contato	Estanho
Montar	Através do buraco
Tipo de montagem	Através do buraco
Pacote / caso	8-DIP (0,300, 7,62 mm)
Número de pinos	8
Peso	891mg
Número de elementos	1
Temperatura operacional	-40 ° C ~ 100 ° C.
Embalagem	Tubo
Publicado	2008
Código JESD-609	E3
Código PBFree	Sim
Status da peça	Ativo
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Código ECCN	Ear99
Recurso adicional	UL reconhecido
Dissipação máxima de energia	295MW
Agência de aprovação	Cul, ul
Tensão - isolamento	5000VRMS
Tensão de saída	25V
Configuração	SOLTEIRO
Número de canais	1
Dissipação de energia	295MW
Tensão - para a frente (VF) (Typ)	1.43V
Atraso de propagação	200 ns
Ligue o tempo de atraso	200 ns
Tipo de dispositivo optoeletrônico	FET Optocoupler de saída de saída
Corrente para frente	25Ma
Tensão máxima de saída	25V
Direção	Unidirecional
Corrente de saída por canal	2a
Tempo de subida	75ns
Tempo de outono (Typ)	55 ns
Tempo de ascensão / outono (Typ)	75ns / 55ns
Tensão de ruptura reversa	5V
Corrente de entrada máxima	25Ma
Corrente de entrada	16Ma
Atraso de propagação TPLH / TPHL (MAX)	200ns, 200ns
Imunidade transitória de modo comum (min)	15kV/μs
Tensão reversa (DC)	5V
Distorção de largura de pulso (máx)	65ns
Tensão - fornecimento de saída	10V ~ 20V
Alcance SVHC	Sem svhc
Endurecimento da radiação	Não
Status do ROHS	ROHS3 compatível
Chumbo livre	Chumbo livre

Partes comparáveis

Número da peça	Fabricante	Pacote / caso	Número de pinos	Número de canais	Tensão - isolamento	Tempo de subida	Tensão máxima de saída	Tensão de saída	Corrente para frente
FOD3180	Em semicondutor	8-DIP (0,300, 7,62 mm)	8	1	5000VRMS	75 ns	25 v	25 v	25 MA
6N135	Vishay Semicondutor	8-DIP (0,300, 7,62 mm)	8	1	5300VRMS	5 ns	15 v	15 v	25 MA
6N136	Vishay Semicondutor	8-DIP (0,300, 7,62 mm)	8	1	3750VRMS	50 ns	35 v	35 v	20 MA
6N139	Vishay Semicondutor	8-DIP (0,300, 7,62 mm)	8	1	5300VRMS	60 µs	18 v	18 v	25 MA
Tlp351 (f)	Semicondutor de Toshiba	8-DIP (0,300, 7,62 mm)	8	1	5300VRMS	5 ns	15 v	15 v	25 MA

Características

Recurso	Especificação
Tensão operacional	10 volts - 20 volts
Temperatura operacional	-40 ° C a 100 ° C.
Corrente de entrada média	25 MA
Tensão de isolamento mínimo	5000 v
Tempo de subida	75 ns
Tempo de outono	55 ns
Tensão de entrada reversa	5 volts
Alta corrente de saída de pico	2.5 a
Corrente de saída de pico baixo	2.5 a
Tensão de saída de pico	0 - VCC
Corrente para frente	10 MA
Corrente reversa	10 µA
Atraso de propagação de alta velocidade	200 nsec
Distorção típica de largura de pulso	30 NSEC
Velocidade máxima de comutação	250 kHz
Distância mínima de fluência	7,0 mm
Distância mínima de folga	7,0 mm
Potência de saída	250 MW
Poder total	295 MW
Tipo de pacote	DIP de 8 derivações / 8 líderes SMD

Aplicações

Sistemas de controle de energia

O FOD3180 desempenha um papel notável nos sistemas avançados de controle de energia, graças ao gerenciamento hábil da alta comutação CA/DC.Facilita o isolamento eficiente entre várias seções de circuito, contribuindo para a distribuição de energia segura e confiável.Esse componente demonstra resiliência em ambientes com níveis elevados de ruído, refletindo seu projeto sólido e qualidade de fabricação.Nos cenários reais, esses atributos o tornam principalmente valioso nos setores automotivo e industrial, onde a saída de energia consistente é considerada a chave.O feedback da indústria indica que sua aplicação pode diminuir acentuadamente as perdas de energia e melhorar a precisão do controle em sistemas de fonte de alimentação variáveis.

Circuitos de isolamento de sinal

Nos sistemas eletrônicos modernos, a integridade do sinal mantém suma importância.O FOD3180 se destaca em aplicações de isolamento de sinal, impedindo a degradação do sinal, o que garante transmissão precisa de dados mesmo em arquiteturas elaboradas do sistema.Sua eficácia é principalmente notável nas telecomunicações, onde a manutenção de vias de sinal limpo está ativo.Ao minimizar a interferência cruzada e a interferência elétrica, esse projeto preserva a clareza do sinal, que se torna cada vez mais grave à medida que os sistemas de comunicação requerem larguras de banda mais altas e menor latência.

Detecção de corrente analógica

A detecção precisa da corrente em sistemas analógicos apresenta uma tarefa desafiadora, mas o FOD3180 oferece uma solução que vale a pena.Ele encontra uso frequente em configurações que exigem monitoramento preciso, como sistemas de energia renovável e aplicativos de grade inteligente, onde as leituras atuais são básicas para o desempenho ideal.A utilização deste componente aprimora a sensibilidade e confiabilidade dos detectores atuais, ampliando o potencial para criar projetos de sistema com eficiência energética.As aplicações práticas destacaram a eficácia do FOD3180 na melhoria da precisão da medição, ajudando assim estratégias de gerenciamento de energia.

Alta comutação CA/CC

O impacto do FOD3180 em aplicações de comutação CA/CC alta é profunda.Seu manuseio confiável das complexidades associadas a sistemas de alta potência e tensão o torna o máximo em redes e operações de distribuição de energia que envolvem máquinas pesadas.A integração deste componente ajuda a reduzir o desgaste nos interruptores, estendendo assim a vida útil dos componentes elétricos de serviço pesado.As evidências do campo sugerem um impulso perceptível na eficiência operacional após sua integração, levando a menores despesas de manutenção e tempo de inatividade minimizado.

Painéis de exibição de plasma

Nos painéis de exibição de plasma, o FOD3180 desempenha uma função fundamental, facilitando o controle eficiente sobre a integração de potência e dados para obter uma qualidade superior de exibição.Ele suporta a manutenção da precisão de cores consistentes e das taxas de atualização de tela - elementos de chave para satisfação do consumidor.A crescente tendência de implementar esse componente alinha com a crescente demanda por tecnologias de exibição aprimoradas em eletrônicos de consumo.Sua observação indica que sua implantação pode elevar o desempenho geral da exibição, refletindo os movimentos da indústria para melhorar continuamente as experiências visuais.

Alternativas

• MOC3021

• McT2E

• MOC3041

• 6N137

• 4n25

Implementando o FOD3180

Nos sistemas digitais, o FOD3180 encontra uso extensivo.Ele opera proficientemente com uma fonte de alimentação de 5V e acomoda ambientes CA e CC com facilidade.O circuito de aplicação fornecido ilustra uma maneira padrão de integrá -lo a esses sistemas.

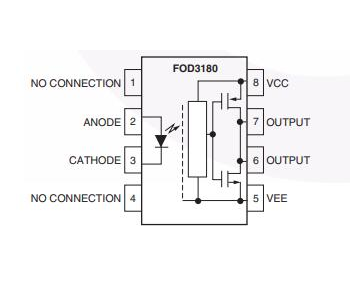

Criação do circuito de aplicação

Para garantir a operação estável do FOD3180, um capacitor de desvio de 0,1UF deve ser colocado estrategicamente entre os pinos 5 e 8. A obtenção de controle efetivo de carga envolve o uso de um capacitor e um resistor de limitação de corrente.Para aumentar o desempenho, manter a impedância do sinal de entrada no mínimo de 50 ohms é benéfica, além de manter um tempo de subida de pelo menos 75ns.Nos cenários, esse arranjo oferece a vantagem de proteger a integridade do sistema e sustentar o desempenho consistente.Muitas vezes, você pode enfatizar a importância da precisão nesses aspectos para reduzir possíveis interrupções e aumentar a confiabilidade.Além disso, é esclarecedor considerar como diferentes fatores ambientais podem alterar o desempenho, fazendo anotações sobre a necessidade de ajustes e configurações personalizadas que evoluem.

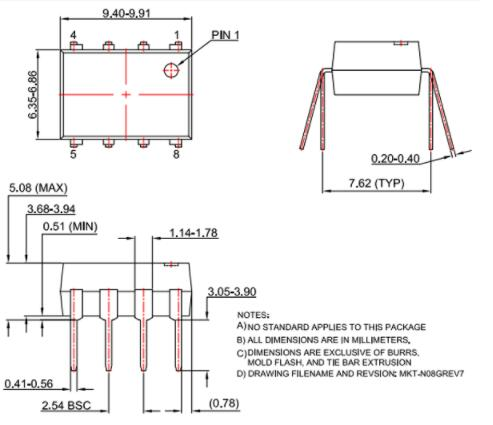

Pacote

Fabricante

No semicondutor, listado no NASDAQ sob o símbolo, aborda ativamente as crescentes necessidades de energia global.O foco estratégico da empresa em minimizar o consumo de energia destaca sua resposta ao aumento da demanda por soluções sustentáveis.Com as indústrias em todo o mundo, elevando práticas ecológicas, a sofisticação de técnicas de gerenciamento de energia ganha significado.

No semicondutor, se destaca devido à sua cadeia de suprimentos integrada, famosa pela confiabilidade e resiliência.Essa rede sólida garante um suprimento constante de componentes dinâmicos para aplicações básicas.No suporte técnico, a empresa se destaca, oferecendo soluções profundamente personalizadas que atendem aos requisitos do cliente, facilitando a integração suave de seus produtos em vários sistemas.Os benefícios desse suporte dedicado são evidentes no desempenho aprimorado dos produtos em vários setores.

A influência da empresa abrange além dos mercados estabelecidos, explorando oportunidades em regiões emergentes.Nessas áreas, o desejo de soluções inovadoras de energia é principalmente forte, impulsionada pela expansão de infraestrutura e um compromisso elevado com a sustentabilidade.Ao ajustar suas ofertas para atender às demandas locais, o semicondutor desempenha um papel substancial nessas mudanças no mercado, impactando profundamente os caminhos de desenvolvimento.

PDF da folha de dados

FOD3180 Faixas de dados:

Fod3180.pdf

Fod3180.pdf
