Moduladores HDMI: Guia final para distribuição de sinal de RF de alta definição

Os moduladores HDMI são uma ferramenta inteligente no mundo da tecnologia de áudio e vídeo.Eles alteram os sinais HDMI de dispositivos como jogadores Blu-ray ou consoles de jogos em sinais de RF que podem viajar por cabos coaxiais.Isso facilita o envio de vídeos e áudio de alta qualidade para muitas TVs de uma só vez, sem precisar de um monte de cabos HDMI.Este guia explica como os moduladores HDMI funcionam, o que fazem e por que são úteis em lugares como hotéis, lojas e grandes prédios de apartamentos.

Catálogo

Visão geral dos moduladores HDMI

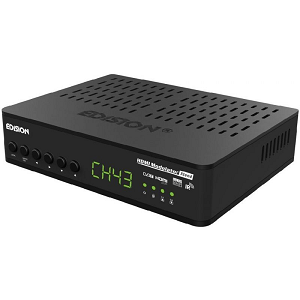

Um Modulador HDMI Converte sinais HDMI em sinais de radiofrequência (RF), permitindo que o conteúdo de alta definição seja distribuído em relação aos sistemas de cabos coaxiais tradicionais.Essa tecnologia é importante em ambientes como hotéis, espaços de varejo e grandes complexos residenciais, onde é necessária a entrega centralizada de conteúdo.Usando um modulador HDMI, vídeo e áudio de dispositivos como players Blu-ray, consoles de jogos e caixas de streaming podem ser transmitidos para várias TVs sem precisar de cabos HDMI separados para cada tela, simplificar a instalação e reduzir os custos.

Os moduladores HDMI funcionam codificando sinais HDMI digitais, incluindo vídeo de alta definição e áudio multicanal, em sinais de RF que viajam por cabos coaxiais.Esses sinais modulados podem ser recebidos por televisões padrão, permitindo que várias telas exibam simultaneamente o mesmo conteúdo de alta definição.Esta solução é útil onde a execução de cabos HDMI individuais não é prática, como em hotéis com sistemas de transmissão centralizados.Recursos avançados como mapeamento de canais, gerenciamento remoto e compatibilidade com sintonizadores digitais aprimoram sua funcionalidade.Apoiando resoluções até 1080p Full HD, os moduladores HDMI são ideais para bares esportivos, sinalização digital em shopping centers e instituições educacionais que exigem distribuição centralizada de mídia.

Distinção entre modulação e codificação

Compreender a diferença entre modulação e codificação é necessária para compreender como os moduladores HDMI funcionam.A codificação envolve a conversão de entradas de vídeo e áudio em fluxos de transporte digital (TS).Esse processo comprime e formato os sinais HDMI, HD-SDI ou analógicos em um formulário digital adequado para transmissão ou armazenamento.Os fluxos codificados podem ser enviados por redes IP ou ASI (interface serial assíncrona), suportando aplicativos como IPTV ou preparando conteúdo para modulação adicional.Por outro lado, a modulação converte esses fluxos de transporte digital em sinais de RF que viajam por cabos coaxiais.Isso permite que o conteúdo digital seja integrado aos sistemas de transmissão tradicionais, permitindo que qualquer caixa de TV ou decodificador padrão conectada à rede coaxial receba e exiba o conteúdo.

Os codificadores e moduladores diferem em suas configurações de entrada e saída. Os codificadores tomam entradas HDMI, HD-SDI ou AV analógicas e produzem TS digital Saídas, normalmente enviadas via IP ou ASI.Moduladores, por outro lado, Aceite entradas ASI ou IP e converta -as em saídas de RF, facilitando distribuição de conteúdo em vários displays sem distância ou Limitações de conectividade.Ao entender essas funções distintas, você pode efetivamente selecionar e configurar o equipamento audiovisual certo Para suas necessidades, garantindo entrega de conteúdo eficiente e escalável sistemas.

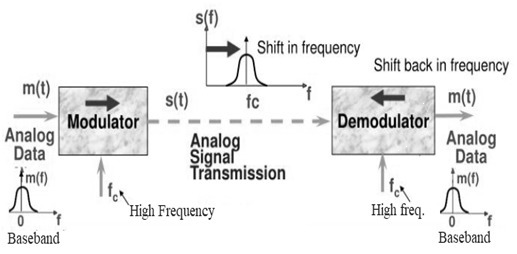

Figura 2. Representação do domínio da frequência de modulação e desmodulação

Recursos de resolução dos moduladores de RF

Os moduladores de RF enviam áudio e vídeo através de cabos coaxiais existentes, facilitando o compartilhamento de conteúdo em várias TVs sem adicionar novos fios.Eles trabalham com diferentes resoluções de vídeo, da definição padrão (SD) à alta definição (HD) e até 4K, afetando a aparência da imagem.Como eles suportam resoluções diferentes, os moduladores de RF são ótimos para casas, hotéis, bares esportivos e lojas.

Suporte de resolução Ultra HD 4K

Uma característica fundamental dos moduladores de RF modernos é a capacidade de suportar a resolução Ultra HD 4K, que exibe 3840 × 2160 pixels.Isso é quatro vezes a resolução do Full HD, resultando em imagens mais nítidas, cores mais ricas e visuais mais detalhados, ideais para as telas de alta definição de hoje.Esses moduladores também podem processar diferentes taxas de quadros 4K, incluindo 60p, 50p, 30p, 25p e 24p.Essa flexibilidade garante um movimento suave e realista, o que é importante para conteúdo em ritmo acelerado, como esportes ao vivo e jogos.A transmissão de conteúdo 4K em cabos coaxiais é útil para a distribuição centralizada de conteúdo, evitando a necessidade de atualizações de HDMI ou rede caras.Isso torna os moduladores de RF em 4K perfeitos para hotéis, escritórios corporativos, escolas e espaços de varejo, onde o conteúdo de alta resolução precisa atingir várias exibições com eficiência.

Suporte de alta definição e versatilidade

Os moduladores de RF modernos suportam uma variedade de resoluções de alta definição, incluindo 4K, 1080p e 720p, tornando-as adaptáveis ​​a diferentes necessidades de visualização.Full HD 1080p, com uma resolução de 1920 × 1080 pixels, oferece vídeo claro e detalhado adequado para a maioria dos usos comerciais e domésticos.Ele também suporta várias taxas de quadros, tornando -o compatível com os padrões de transmissão em todo o mundo.O HD 720p, com uma resolução de 1280 × 720 pixels, usa menos largura de banda e ainda fornece uma boa qualidade de imagem, tornando-a uma escolha inteligente em locais onde a resolução ultra-alta não é necessária ou onde a largura de banda é limitada.Os moduladores de RF também trabalham com formatos entrelaçados como 720 × 480_60i (NTSC) e 720 × 576_50i (PAL), permitindo que eles se conectem facilmente aos sistemas de transmissão modernos e mais antigos.

Essa flexibilidade para escolher entre 4K, 1080p e 720p configurou seus sistemas AV para corresponder ao orçamento, largura de banda e necessidades.É útil em ambientes com telas mistas, suportando as telas 4K mais recentes e os modelos HD mais antigos sem precisar de novos equipamentos.Isso torna os moduladores de RF uma escolha versátil e econômica para residências, empresas e espaços públicos.

Comparação aprimorada com os moduladores de definição padrão

Os moduladores de RF modernos fornecem uma atualização sobre os moduladores SD tradicionais, que suportam resoluções mais baixas como 720 × 576i ou 720 × 480i.Embora essas resoluções funcionem para a visualização básica, elas não têm detalhes e vibração necessários para as exibições de alta qualidade de hoje.Por outro lado, os moduladores HD e UHD oferecem qualidade de vídeo muito superior, com imagens mais nítidas, cores mais vívidas e movimento mais suave.Isso aumenta o engajamento visual e aumenta, tornando os moduladores de RF HD e UHD ideais para sinalização digital de alto impacto, displays dinâmicos de varejo e conteúdo educacional imersivo.Essa melhoria na resolução e na qualidade da imagem fez dos moduladores de RF modernos uma escolha preferida para instalações AV, garantindo experiências excepcionais de visualização em uma ampla gama de aplicações.

Recursos do modulador HDMI

Interfaces de entrada e saída

Os moduladores HDMI são conhecidos por suas versáteis interfaces de entrada e saída, que permitem conectividade perfeita com uma variedade de dispositivos digitais.Eles podem aceitar insumos de jogadores de Blu-ray, consoles de jogos, dispositivos de streaming e computadores.Essa flexibilidade garante que os sinais de áudio e vídeo de alta definição sejam recebidos e processados ​​com precisão, preservando a qualidade do conteúdo original.A maioria das entradas HDMI suporta resoluções de até 1080p a 60Hz, enquanto os modelos avançados lidam com até 4K, mantendo alta largura de banda e qualidade da imagem.Esse recurso permite conectar fontes modernas de alta definição sem problemas de compatibilidade.Para saída, os moduladores HDMI convertem os sinais processados ​​em sinais de RF que viajam por cabos coaxiais.Esses sinais de RF são compatíveis com vários padrões de transmissão digital, incluindo DVB-T, DVB-C, ATSC e ISDB-T.Essa adaptabilidade torna os moduladores HDMI adequados para uso internacional, suportando diferentes requisitos de transmissão regional.

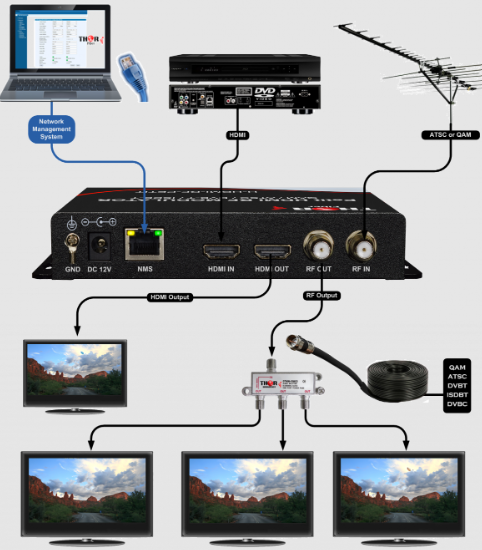

Figura 3. Diagrama de interface de entrada e saída do modulador HDMI

Tecnologias de codificação de vídeo e áudio

Os moduladores HDMI usam tecnologias avançadas de codificação de vídeo e áudio para transmitir com eficiência conteúdo de alta definição.Para codificação de vídeo, a maioria dos moduladores HDMI usa H.264/AVC, que fornece um bom equilíbrio entre a eficiência da compressão e a qualidade do vídeo.Este padrão fornece imagens claras e de alta qualidade enquanto usava largura de banda mínima, tornando-o ideal para transmissões ao vivo e visuais em movimento rápido.Ao comprimir com eficiência os dados de vídeo, o H.264/AVC ajuda a manter a qualidade da imagem sem sobrecarregar a rede.Para a codificação de áudio, os formatos comuns incluem MPEG1 Camada II e AAC.O MPEG1 Camada II é popular na transmissão porque comprime áudio com eficiência, mantendo a qualidade clara do som.

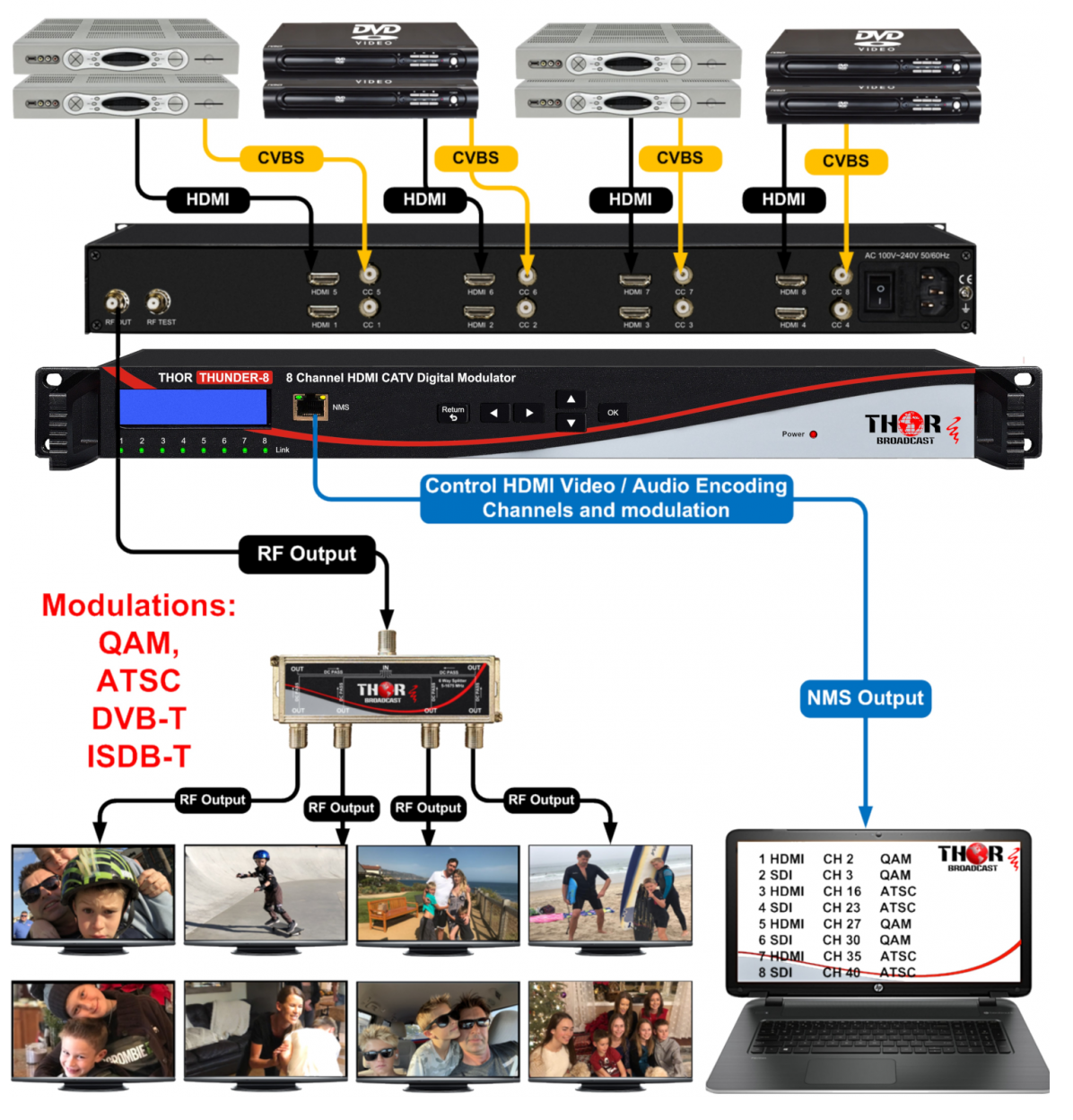

Figura 4. Modulador HDMI multicanal com codificação avançada de vídeo e áudio

Por outro lado, a AAC oferece uma fidelidade de áudio ainda melhor, oferecendo uma experiência auditiva mais rica e imersiva.A compactação avançada da AAC também permite que o som de alta qualidade seja transmitido sem a necessidade de largura de banda excessiva, tornando-o adequado para conteúdo multimídia de alta definição.Essas tecnologias de codificação de vídeo e áudio permitem que os moduladores HDMI forneçam alta qualidade e otimize o uso da largura de banda.Isso garante transmissão suave e confiável em redes de distribuição complexas, tornando os moduladores HDMI uma escolha prática para sistemas audiovisuais residenciais e comerciais.

Suporte avançado de resolução

Os moduladores HDMI são projetados para suportar uma variedade de resoluções, tornando -as adaptáveis ​​a diferentes necessidades de visualização.A maioria dos modelos suporta HD completa (1080p) a 60Hz, fornecendo imagens nítidas e detalhadas, adequadas para exibição geral e exibições comerciais.Esta resolução fornece qualidade de imagem clara sem a necessidade de largura de banda excessiva, tornando -a uma escolha popular para a maioria dos aplicativos.Os moduladores HDMI avançados também oferecem resolução Ultra HD 4K, que oferece quatro vezes a densidade de pixels de Full HD.Isso resulta em clareza e profundidade excepcionais, ideais para sinalização digital, teatros domésticos de ponta e outros ambientes.

A capacidade de lidar com as resoluções Full HD e 4K permite que os moduladores HDMI sejam usados ​​em uma variedade de configurações, desde exibições de varejo que apresentam conteúdo vibrante de 4K a transmissões de definição padrão para visualização diária da TV.Essa versatilidade os torna uma escolha confiável para diferentes configurações audiovisuais, garantindo vídeo de alta qualidade em várias telas sem a necessidade de cabos separados ou instalações complexas.

Faixa de configuração e frequência de canal

Os moduladores HDMI oferecem controle preciso sobre a faixa de configuração e frequência do canal, facilitando a integração dos sistemas AV existentes.Você pode ajustar a saída de RF para selecionar canais específicos que se encaixam na linha de canal atual, ajudando a evitar a interferência do sinal e garantir uma qualidade clara da imagem.Essa flexibilidade permite integração perfeita com outras fontes de transmissão, mantendo uma experiência de visualização suave e organizada.

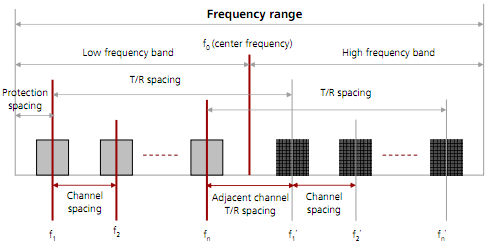

Figura 5. Faixa de frequência e configuração de canal para os moduladores HDMI

A maioria dos moduladores HDMI suporta uma ampla faixa de frequência de 174 MHz a 1218 MHz, que acomoda vários canais nas redes de distribuição AV complexas.Esse amplo espectro de frequência é útil para gerenciar várias necessidades de transmissão, seja em pequenas configurações, como sistemas residenciais ou instalações em larga escala em hotéis e edifícios comerciais.Esses recursos avançados tornam os moduladores HDMI altamente adaptáveis, permitindo otimizar o posicionamento do canal e o uso de frequência para atender aos diferentes requisitos de transmissão.

Suporte para vários padrões de modulação

Os moduladores HDMI são projetados para suportar vários padrões de modulação, garantindo a compatibilidade com diferentes sistemas de transmissão em todo o mundo.Eles geralmente apoiam DVB-T e DVB-C, que são amplamente utilizados na Europa e em outros mercados internacionais.Eles também apoiam a ATSC, o padrão usado na América do Norte, e o ISDB-T, que é popular no Japão e em partes da América do Sul.Essa flexibilidade permite que os moduladores HDMI funcionem perfeitamente em várias regiões geográficas, tornando -as adequadas para aplicações globais.

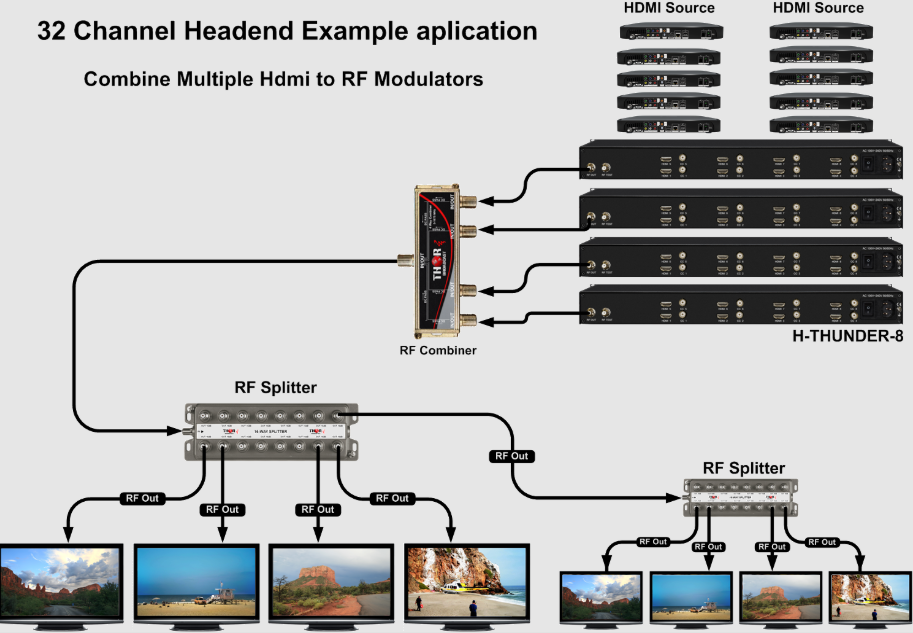

Figura 6. Modulador HDMI multicanal com suporte de transmissão de vários padrão

Ao apoiar vários padrões, os moduladores HDMI podem se adaptar a diferentes ambientes técnicos e requisitos de transmissão.Isso garante entrega de conteúdo consistente e de alta qualidade, independentemente das estruturas regionais de transmissão.Seja usado em residências, hotéis ou configurações comerciais, essa capacidade de vários padrão aumenta a versatilidade e a confiabilidade dos moduladores HDMI, tornando-os uma escolha inteligente para diversos sistemas audiovisuais.

Recursos aprimorados de usabilidade e integração

Os moduladores HDMI vêm com recursos fáceis de usar que simplificam a configuração e a integração nos sistemas AV existentes.Um recurso -chave é o desvio de entrada de RF, que permite que os sinais HDMI sejam combinados com os sinais de cabo ou terrestres existentes na mesma rede.Isso é útil em ambientes de mídia mista, onde várias fontes de conteúdo precisam coexistir sem causar interferência.Ele garante uma experiência de visualização suave e organizada, facilitando o gerenciamento de sistemas AV complexos.

Muitos moduladores HDMI também possuem um design compacto e montado em rack que economiza espaço em armários de mídia ou salas de servidores.Eles vêm com interfaces intuitivas, permitindo configuração rápida e ajustes fáceis do sistema.Esses recursos de design aumentam a usabilidade, garantindo que os moduladores possam ser facilmente integrados a instalações e sistemas residenciais.Isso torna os moduladores HDMI uma solução prática e versátil para uma ampla gama de configurações audiovisuais.

Funções dos moduladores HDMI

Conversão de sinal

A principal função dos moduladores HDMI é converter entradas HDMI digitais em saídas analógicas de RF.Esse processo permite o vídeo de alta definição e o áudio multicanal de dispositivos, como jogadores Blu-ray, caixas de streaming e receptores de satélite a serem transmitidos em cabos coaxiais.Durante essa conversão, o sinal HDMI, que carrega vídeo de alta resolução e áudio rico, é modulado em um sinal de RF compatível com os sintonizadores de TV padrão.Isso permite que o conteúdo seja exibido em várias TVs sem precisar de conexões HDMI separadas para cada uma.É útil em lugares com infraestrutura coaxial existente, como hotéis e hospitais, onde a religação com cabos HDMI seria dispendiosa e impraticável.O uso de sinais de RF também garante transmissão confiável em longas distâncias, pois os cabos coaxiais são menos propensos a interferências em comparação aos cabos HDMI.Isso torna os moduladores HDMI uma escolha prática para grandes propriedades que mantêm a qualidade do sinal.

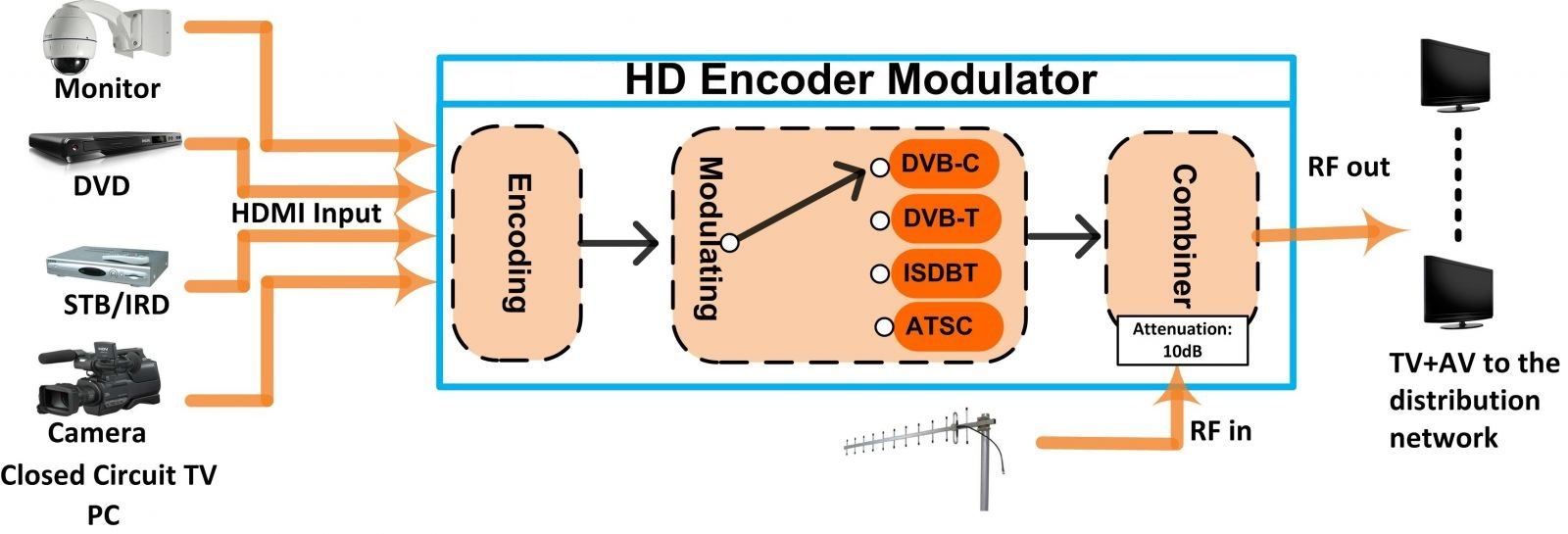

Figura 7. Processo de conversão e modulação do sinal HDMI

Distribuição de conteúdo

Os moduladores HDMI são altamente eficazes para a distribuição de conteúdo centralizada, permitindo que uma única fonte HDMI transmitisse para várias telas com reprodução consistente e sincronizada.Isso os torna ideais para ambientes em que o mesmo conteúdo de alta qualidade precisa ser exibido em vários monitores simultaneamente.Em bares e restaurantes esportivos, os moduladores HDMI podem mostrar eventos ao vivo em várias TVs sem demora.Em espaços e shoppings de varejo, eles permitem a transmissão de vídeos promocionais e sinalização digital para várias telas, aumentando o engajamento.As instituições educacionais também podem se beneficiar distribuindo materiais e apresentações de aprendizagem em salas de aula ou salas de aula de uma fonte central.

Usando redes coaxiais para distribuição de conteúdo de alta definição, os moduladores HDMI eliminam a necessidade de cabos HDMI individuais em cada tela.Isso não apenas simplifica a instalação, mas também reduz os custos, tornando-os uma solução prática para configurações pequenas e em larga escala.A abordagem de distribuição centralizada permite controlar e gerenciar facilmente o conteúdo de um local, garantindo mensagens consistentes e atualizações eficientes.Isso é útil em ambientes dinâmicos em que o conteúdo precisa ser alterado com frequência, como em promoções de varejo ou apresentações educacionais.A flexibilidade e a eficiência dos moduladores HDMI os tornam uma escolha preferida para distribuição de conteúdo em vários setores.

Bridging de compatibilidade

Os moduladores HDMI preenchem efetivamente a lacuna entre os dispositivos HDMI modernos e as TVs mais antigas que possuem apenas entradas de RF.Isso é útil em lugares em que a atualização de todos os monitores para modelos compatíveis com HDMI seria muito caro.Ao converter sinais HDMI em RF, esses moduladores permitem que as TVs mais antigas recebam conteúdo digital sem precisar de adaptadores ou conversores extras.Isso facilita a modernização dos sistemas AV enquanto continua a usar o hardware existente, economizando tempo e dinheiro.

Além de prolongar a vida útil de equipamentos mais antigos, os moduladores HDMI suportam vários padrões de transmissão, incluindo DVB-T e DVB-C (usado na Europa e nos mercados internacionais), ATSC (Standard in North America) e ISDB-T (comum no Japãoe partes da América do Sul).Essa compatibilidade com vários padrão garante que os moduladores HDMI possam ser facilmente integrados a diferentes sistemas de transmissão regional, tornando-os altamente versáteis para uso global.Essa flexibilidade não apenas aprimora a usabilidade, mas também fornece uma solução econômica para atualizar as configurações audiovisuais em vários ambientes.

Atribuição de canal

Os moduladores HDMI permitem atribuir canais de RF específicos a diferentes entradas HDMI, organizando o conteúdo em canais facilmente acessíveis.Isso simplifica para os espectadores alternarem entre os programas.Em hotéis e locais de hospitalidade, você pode navegar facilmente por uma variedade de canais, incluindo TV ao vivo e fluxos de conteúdo personalizados, melhorando sua estadia.Nos centros de conferências e locais de eventos, esse recurso permite que os participantes acessem várias apresentações ou transmissões de eventos em diferentes canais, garantindo opções de visualização convenientes e flexíveis.

Além disso, os moduladores HDMI podem combinar suas saídas com os sinais de transmissão existentes, permitindo alternar perfeitamente entre programação regular de TV e conteúdo de origem HDMI.Esse recurso os torna altamente adaptáveis ​​a ambientes de mídia mista, onde diversas fontes de conteúdo precisam coexistir.Ao simplificar o gerenciamento de canais e aprimorar a acessibilidade do conteúdo, os moduladores HDMI fornecem uma solução prática e versátil para configurações audiovisuais complexas.

Transmissão de longa distância

Os moduladores HDMI se destacam na transmissão de sinais a longas distâncias usando cabos coaxiais.Os cabos coaxiais são projetados para transportar sinais de RF de alta frequência com perda mínima de sinal, preservando a qualidade de vídeo e áudio, mesmo a distâncias.Isso os torna ideais para instalações em larga escala, onde é importante manter o conteúdo de alta definição em várias telas.Ao contrário dos cabos HDMI tradicionais, com limitações de distância, os cabos coaxiais permitem que os moduladores HDMI distribuam o conteúdo sem degradar a qualidade do sinal.

Essa capacidade de longa distância é valiosa em grandes ambientes, como complexos comerciais e edifícios de escritórios, onde o conteúdo precisa ser distribuído em vários andares ou asas.Os campi educacionais podem transmitir palestras ou eventos para diferentes salas de aula ou auditórios, enquanto estádios e arenas podem fornecer feeds de eventos ao vivo a inúmeras exibições em todo o local.Ao manter a transmissão de alta qualidade sem precisar de impulsionadores ou extensores de sinal extras, os moduladores HDMI simplificam a instalação e reduzem os custos, tornando-os uma escolha prática para configurações de AV amplas.

Expansão econômica

Os moduladores HDMI oferecem uma maneira econômica de expandir as redes de distribuição AV usando a infraestrutura de cabo coaxial existente.Isso elimina a necessidade de novas fiação, reduzindo os custos de instalação, especialmente para projetos em larga escala, onde a religação com cabos HDMI seria caro e muito trabalhoso.Ao converter sinais HDMI em sinais de RF que viajam por cabos coaxiais, esses moduladores permitem que vários monitores recebam conteúdo de alta qualidade sem a complexidade e o custo da execução de cabos HDMI separados em cada tela.

O design escalável dos moduladores HDMI facilita a expansão dos sistemas conforme necessário.Novos displays podem ser adicionados sem reconfigurar toda a rede, permitindo que as empresas se adaptem a crescimento futuro ou requisitos de mudança.Essa flexibilidade é útil para redes de varejo e franquias que precisam atualizar sinalização digital, instituições educacionais que se expandem para novas salas ou edifícios de aula e escritórios corporativos que desenvolvem suas configurações de sala de reuniões ou necessidades de transmissão.Ao fornecer uma solução escalável e econômica, os moduladores HDMI permitem que os sistemas AV cresçam e se adaptem ao alavancar a infraestrutura existente, garantindo valor a longo prazo e eficiência operacional.

Operação de moduladores HDMI

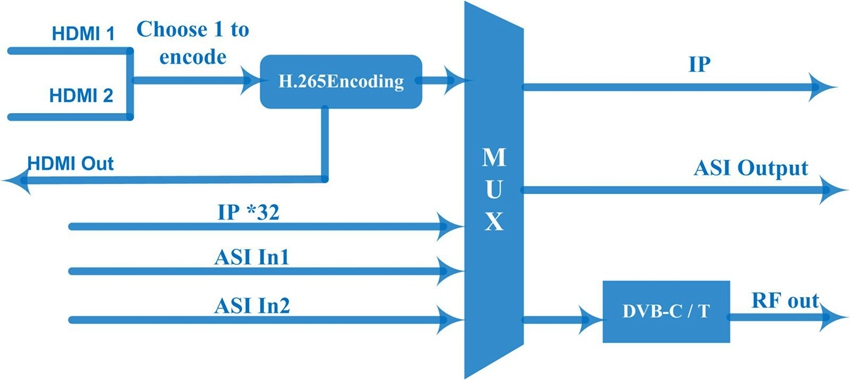

Figura 8. Processo de modulação e codificação HDMI para RF

Os moduladores HDMI convertem sinais HDMI digitais em sinais de RF que podem ser enviados sobre os cabos coaxiais tradicionais.Isso permite que o conteúdo de dispositivos como jogadores Blu-ray, computadores e caixas de streaming sejam exibidos em várias TVs, incluindo modelos mais antigos que aceitam apenas entradas de RF.

O processo começa quando o modulador HDMI recebe um sinal de alta definição de uma fonte HDMI conectada.Pode ser um dispositivo de streaming, computador ou qualquer outro dispositivo compatível com HDMI.O modulador captura a qualidade original do vídeo e do áudio, suportando resoluções como 720p, 1080p e até 4K em modelos avançados.Nesta fase, o sinal combinado de vídeo e áudio é separado em seus componentes, preparando -o para a próxima etapa: modulação de RF.Isso garante que a qualidade de alta definição seja preservada, fornecendo imagens claras e som imersivo nas TVs conectadas.

Após decodificar o sinal HDMI, o modulador converte o vídeo e o áudio em sinais de RF adequados para transmissão em cabos coaxiais.Isso é feito usando técnicas de modulação como QAM (modulação de amplitude de quadratura), que é comum em sistemas de TV a cabo e COFDM (multiplexação de divisão de frequência ortogonal codificada), usada na transmissão digital terrestre.O vídeo é compactado usando o H.264, que mantém alta qualidade de imagem, minimizando o uso da largura de banda.O áudio é codificado usando formatos como MPEG-1 Camada II ou AAC, garantindo um som claro.Essas técnicas garantem transmissão eficiente sem perder a qualidade da imagem ou do áudio, mesmo em sistemas AV complexos.

Uma vez modulado, o sinal de RF é enviado através da saída coaxial do modulador.Os cabos coaxiais são preferidos porque fornecem excelente blindagem e perda mínima de sinal, garantindo a transmissão de alta qualidade em longas distâncias.Isso os torna ideais para grandes instalações, como hotéis, lojas de varejo, campi educacional e outros locais que precisam de conteúdo sincronizado em vários monitores.O sinal modulado pode ser facilmente dividido e roteado para várias TVs usando divisores coaxiais, simplificando o processo de instalação e reduzindo os custos em comparação com a execução de cabos HDMI separados em cada tela.

A etapa final está ajustando a TV no canal de RF específico atribuído durante a modulação.Você pode selecionar o canal como qualquer outra estação de transmissão, alternando perfeitamente entre conteúdo de origem HDMI e programação regular de TV.Os moduladores HDMI podem atribuir diferentes canais a várias entradas HDMI, organizando vários fluxos de conteúdo para facilitar o acesso.Isso é útil em hotéis, onde os hóspedes podem navegar por TV ao vivo, vídeos promocionais e transmissões de eventos, ou em ambientes corporativos, onde apresentações ou feeds de informação podem ser atribuídos a diferentes canais.Essa organização de canal aprimora a visualização e fornece uma maneira simples de gerenciar várias fontes de conteúdo.

Utilização eficaz de um modulador HDMI RF

Os moduladores de RF HDMI convertem sinais HDMI digitais em sinais de RF, permitindo a distribuição de conteúdo de alta definição em relação às redes de cabos coaxiais tradicionais.Isso é útil em configurações em que a religação com cabos HDMI seria cara ou impraticável.Para maximizar o desempenho e garantir uma integração suave, siga estas etapas detalhadas para instalar, conectar e configurar um modulador de RF HDMI.

Instalação do modulador

Escolhendo o local: Inicie selecionando um local adequado para o modulador HDMI RF.Deve estar próximo da fonte HDMI (como um player Blu-ray ou dispositivo de streaming) e a rede coaxial existente para minimizar os comprimentos dos cabos e reduzir a potencial perda de sinal.Os pontos ideais incluem racks AV centralizados ou suportes de parede em salas de equipamentos, garantindo fácil acesso para manutenção e ajustes.

Montagem do dispositivo: proteja o modulador usando suportes de montagem ou hardware apropriados.Isso o mantém estável e acessível, evitando desconexões acidentais.Verifique se há ventilação adequada ao redor do dispositivo para evitar superaquecimento, o que pode afetar o desempenho e a longevidade.Em instalações maiores, como hotéis ou instalações educacionais, a colocação do modulador em um gabinete AV ou rack de servidor bem ventilado ajuda a manter as temperaturas operacionais ideais.

Conectando a fonte HDMI

Conexão HDMI: conecte a saída HDMI do dispositivo de origem à entrada HDMI no modulador usando um cabo HDMI de alta qualidade.Verifique se o cabo suporta a resolução e a largura de banda necessárias, seja 1080p Full HD ou Ultra HD 4K, para manter a qualidade de vídeo e áudio.O uso de um cabo HDMI de alta velocidade certificado é recomendado para transmissão de sinal confiável.

Verifique a conexão: Power no dispositivo de origem e verifique o indicador de entrada no modulador.Isso confirma que o sinal HDMI está sendo recebido corretamente.Se o indicador de entrada não acender, verifique as conexões HDMI e verifique se o dispositivo de origem está definido para emitir a resolução correta.Confirmar o sinal nesta fase ajuda a evitar problemas posteriormente no processo de instalação.

Vincular à infraestrutura coaxial

Conexão coaxial: conecte um cabo coaxial da saída de RF do modulador à rede coaxial.Se distribuir o sinal para vários monitores, use um divisor coaxial de alta qualidade.Essa configuração permite que o sinal de RF modulado atinja todas as TVs conectadas, garantindo distribuição consistente de conteúdo.

Garanta a integridade do sinal: use cabos coaxiais blindados e de alta qualidade para minimizar a perda e a interferência do sinal.Prenda todas as conexões com força e organize os cabos para evitar emaranhamento ou cruzamento com linhas de energia, o que pode causar interferência.Para instalações maiores, considere o uso de um amplificador de RF para manter a força do sinal em execuções longas de cabo.

Alimentando e configurando o modulador

Configuração de energia: conecte a fonte de alimentação ao modulador e conecte -o a uma fonte de energia confiável.Verifique se a fonte de alimentação corresponde à tensão e requisitos atuais do modulador.O uso de um protetor de surto é recomendado para proteger contra picos de energia que podem danificar o equipamento.

Configurações de configuração: Para configurar um modulador HDMI, acesse seu menu de configuração por meio de uma tela ou interface da Web na tela.Ajuste a atribuição do canal para selecionar um canal de RF que evite a interferência nas transmissões existentes.Escolha o tipo de modulação apropriado (como ATSC, DVB-T ou QAM) de acordo com os padrões regionais de transmissão.Por fim, defina o formato de resolução de vídeo e áudio para corresponder aos recursos dos Displays Connected, garantindo a melhor qualidade de visualização possível.

Testes e ajustes finais

Teste inicial: Após a configuração do modulador, teste a configuração ajustando as TVs conectadas ao canal de RF atribuído.Verifique se há vídeo claro, áudio sincronizado e reprodução estável em todos os monitores.Qualquer atraso piscando, estático ou de áudio pode indicar um problema de configuração ou interferência de sinal.

Ajuste as configurações conforme necessário: se necessário, ajuste as configurações do modulador para aprimorar os níveis de brilho, contraste ou áudio.Certifique-se de que todas as TVs recebam um sinal consistente e de alta qualidade.Se os problemas persistirem, verifique as conexões de cabo e verifique se há fontes de interferência, como grandes dispositivos eletrônicos nas proximidades.

Manutenção e documentação

Gerenciamento de cabos: organize e rotule todos os cabos HDMI e coaxial para manter uma instalação arrumada.O gerenciamento adequado de cabos não apenas melhora a aparência da configuração, mas também ajuda na manutenção futura, solução de problemas ou atualizações do sistema.Use os cabos e rótulos para identificação clara.

Consulte o manual do fabricante: para opções detalhadas de configuração, configurações avançadas e solução de problemas, consulte o manual do fabricante.Este recurso fornece informações específicas do modelo e práticas recomendadas para manter o desempenho ideal.Manter o manual acessível simplifica a manutenção contínua e garante a utilização eficaz dos recursos do modulador.

Vantagens dos moduladores HDMI

• Distribuição estendida de sinal: os moduladores HDMI convertem sinais HDMI em RF, permitindo que o conteúdo de alta definição seja distribuído pelas redes de cabos coaxiais existentes.Isso permite a transmissão centralizada para várias TVs sem precisar de cabos HDMI separados, garantindo uma qualidade consistente de vídeo e áudio em todas as telas.Essa abordagem é ideal para hospitais, bares esportivos, instituições educacionais e outras grandes instalações, simplificando a instalação e a manutenção enquanto reduz a desordem.

• Eficiência de custos em grandes instalações: O uso de moduladores HDMI é mais econômico do que a execução de cabos HDMI individuais em cada exibição, especialmente em configurações em larga escala.Os cabos coaxiais são mais baratos e fáceis de instalar a longas distâncias, e os moduladores eliminam a necessidade de vários divisores ou extensores.Isso reduz os custos materiais e de mão -de -obra, tornando -os uma escolha inteligente para hotéis, escritórios corporativos e espaços de varejo que exigem distribuição AV escalável.

• Capacidade para transmissão de longa distância: os moduladores HDMI se destacam na transmissão de sinais de alta definição a longas distâncias com perda mínima de qualidade, alavancando a proteção robusta de cabos coaxiais.Isso os torna perfeitos para grandes complexos comerciais, campus educacionais e estádios, onde o conteúdo precisa ser distribuído em vastas áreas.Ao contrário dos cabos HDMI, que requerem impulsionadores para corridas longas, os cabos coaxiais mantêm qualidade consistente a longas distâncias.

• Atribuição flexível de canal: os moduladores HDMI permitem atribuir canais de RF específicos a diferentes entradas HDMI, organizando o conteúdo em canais facilmente acessíveis.Isso fornece uma narrativa familiar, aumentando a conveniência em hotéis, instalações de saúde e locais de eventos.Ele também permite integração perfeita com sistemas de transmissão existentes, mantendo as linha de canais consistentes.

• Compatibilidade ampla: os moduladores HDMI preenchem a lacuna entre os dispositivos HDMI modernos e as TVs mais antigas que possuem apenas entradas de RF, permitindo que as televisões legadas recebam conteúdo digital sem adaptadores adicionais.Isso prolonga a vida útil do equipamento mais antigo e fornece uma maneira econômica de modernizar os sistemas AV.Suportando vários padrões de modulação como ATSC, DVB-T e QAM, eles garantem compatibilidade entre diferentes regiões e requisitos de transmissão.

Desvantagens dos moduladores HDMI

• Potencial para perda de qualidade: os moduladores HDMI comprimem sinais para converter o formato HDMI em RF, o que pode reduzir a nitidez de vídeo e a clareza de áudio em comparação com as conexões diretas HDMI.Essa perda de qualidade pode ser perceptível em teatros de origem de ponta ou displays de sinalização digital com visuais de alta definição.Qualquer pessoa que precise de qualidade de conteúdo premium deve considerar esse trade-off.

• Requisitos de configuração complexos: A configuração dos moduladores HDMI pode ser complicada, especialmente em sistemas grandes ou de várias fontes.Envolve uma alocação cuidadosa de frequência de canal para evitar interferências, definir configurações de modulação para corresponder aos padrões de exibição e regionais e garantir a compatibilidade com o equipamento AV existente.Essa complexidade pode exigir instalação e manutenção profissional, aumentando os custos gerais.

• Problemas de latência: os moduladores HDMI podem introduzir pequenos atrasos devido ao processo de modulação e compressão.Embora geralmente imperceptível para visualização regular, essa latência pode ser problemática para jogos competitivos ou videoconferência ao vivo, onde são necessários tempo e sincronização.O processamento imediato do sinal deve considerar essa limitação.

• Limitações de recursos: os moduladores HDMI geralmente não têm suporte para recursos avançados de HDMI, como ARC (Audio Return Channel) para enviar o áudio de volta a um receptor AV, CEC (controle eletrônico de consumo) para controle remoto unificado e HDR (alta faixa dinâmica) para aprimoradacor e contraste.Isso pode limitar a funcionalidade que buscam recursos avançados de teatro ou TV inteligente em comparação com conexões diretas HDMI.

Aplicações de moduladores HDMI

Hotéis e hospitalidade

Os moduladores HDMI são amplamente utilizados no setor de hospitalidade para distribuir conteúdo de alta definição para quartos e áreas públicas.Ao converter sinais HDMI de uma fonte de mídia central em sinais de RF, os hotéis podem transmitir vídeo e áudio para várias TVs sem precisar de caixas de decópio separados em cada sala.Essa abordagem centralizada simplifica o gerenciamento de conteúdo e reduz os custos de hardware, facilitando o fornecimento de entretenimento contínuo.Além disso, os hotéis podem criar linhas de canal personalizadas, transmitir vídeos promocionais e oferecer conteúdo sob demanda, aprimorar a satisfação do hóspede e permitir oportunidades de publicidade direcionadas.

Varejo e espaços públicos

Em ambientes de varejo, aeroportos, estádios e shopping centers, os moduladores HDMI são usados ​​para transmitir sinalização digital e conteúdo promocional em vários displays.Essa transmissão centralizada garante mensagens e marcas consistentes, para comunicação e publicidade eficazes.As atualizações de conteúdo podem ser gerenciadas a partir de um único ponto, permitindo alterações rápidas em vídeos ou informações promocionais, maximizando o engajamento e as vendas.Em locais públicos, como aeroportos, os moduladores HDMI distribuem informações de voo, horários e alertas de emergência, garantindo uma comunicação clara com os visitantes.

Sistemas de entretenimento doméstico

Os moduladores HDMI são cada vez mais populares em configurações residenciais para distribuir conteúdo de vídeo de dispositivos como receptores de satélite, caixas de streaming ou consoles de jogos para várias TVs em toda a casa.Essa configuração de várias salas permite que os membros da família observe o mesmo conteúdo em salas diferentes sem precisar de dispositivos separados ou cabos emaranhados, proporcionando uma experiência de entretenimento mais organizada e flexível.Além disso, os moduladores HDMI se integram perfeitamente aos sistemas coaxiais em casa existentes, eliminando a necessidade de várias caixas de cabo e permitindo a alternância fácil entre os dispositivos de streaming e os canais de TV tradicionais.

Instalações educacionais e de saúde

As instituições educacionais usam os moduladores HDMI para distribuir palestras, seminários e transmissões no campus em salas de aula e áreas comuns.Este sistema centralizado suporta a visualização remota para salas de transbordamento e oferece conteúdo educacional consistente.Em ambientes de assistência médica, os moduladores HDMI fornecem entretenimento de pacientes e conteúdo informativo em várias salas, melhorando a satisfação do paciente e simplificando a comunicação.Os hospitais podem transmitir vídeos de educação em saúde, atualizações de instalações ou alertas de emergência, garantindo uma entrega de conteúdo consistente e confiável em toda a instalação.

Locais de eventos e monitoramento de segurança

Os moduladores HDMI são importantes para a transmissão de eventos ao vivo em arenas esportivas, salas de concertos e centros de conferências.Eles distribuem feeds de vídeo ao vivo para várias telas, garantindo a visualização sincronizada.Em aplicativos de segurança, os moduladores HDMI convertem saídas de vídeo de câmeras de segurança em sinais de RF para monitoramento centralizado em vários monitores.Essa configuração aprimora a consciência situacional e é amplamente utilizada em edifícios comerciais, comunidades residenciais e espaços públicos, garantindo cobertura de vigilância confiável e de alta qualidade.

Conclusão

Os moduladores HDMI são realmente úteis para enviar vídeos e áudio de alta qualidade para telas diferentes usando os cabos coaxiais já existentes.Ao aprender como esses dispositivos funcionam e o que eles podem fazer, você pode aproveitar ao máximo compartilhar conteúdo facilmente, reduzir configurações complicadas e manter os espectadores felizes.Seja para negócios, escolas ou uso doméstico, os moduladores HDMI oferecem uma maneira simples e econômica de gerenciar e distribuir conteúdo de maneira eficaz.
