HT12E RF Encoder IC: equivalente, pinagem e aplicações

Este guia explora o codificador RF HT12E, um componente -chave em sistemas de comunicação sem fio.Ele abrange sua funcionalidade, recursos e detalhes técnicos, combinando a teoria com insights práticos.Desde a codificação básica de dados até os métodos avançados de integração, o guia explica como o HT12E funciona em vários sistemas eletrônicos, enfatizando seu papel na melhoria da segurança de dados e da confiabilidade do sistema.

Catálogo

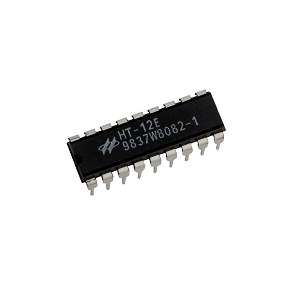

O que é o codificador RF HT12E?

O codificador RF HT12E é um ótimo componente no reino dos sistemas de comunicação sem fio de RF e IR.Sua função principal é codificar sinais em uma estrutura de 12 bits, permitindo transmissão de dados seguros e confiáveis.Esse processo de codificação garante que os dados transmitidos sejam organizados em um formato reconhecível e processável pelas unidades receptoras.O HT12E funciona perfeitamente com seu contraparte, o IC do decodificador HT12D, criando um link de comunicação eficaz entre os dispositivos transmitidos e recebendo.Uma das principais vantagens do HT12E é sua capacidade de converter entradas de dados paralelas em saídas seriais, um recurso que aprimora a integridade e a segurança dos dados.Isso o torna valioso em aplicações como controles remotos e sistemas de alarme, onde é necessária uma transmissão de sinal consistente e confiável para a funcionalidade adequada.

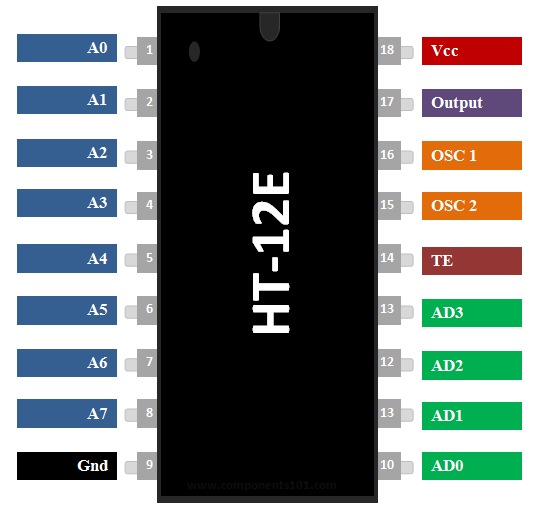

Configuração do pino do HT12E IC

Número do pino	Nome do pino	Descrição
1 a 8	A0, A1, A2, A3, A4, A5, A6, A7	Estes são os bits de endereço de 8 bits usados ​​para proteger os dados. Esses bits devem ser definidos no mesmo padrão no codificador e no decodificador ICS para emparelhe -os.
9	Terra/VSS	Conectado ao solo do circuito.
10 a 13	AD0, AD1, AD2, AD3	Esses quatro pinos são usados ​​para enviar dados.Os dados codificados Aqui será decodificado no HT12d IC compartilhando os mesmos bits de endereço.
14	Transmissão Ativar (TE)	Este pino deve estar conectado ao solo (0V) para ativar o transmissão.
15 e 16	Pinos do oscilador 1 e 2	O IC tem um oscilador embutido.Conecte esses dois pinos através de um resistor de 1M para usá -lo.
17	Saída	Os dados de saída de 12 bits codificados podem ser obtidos a partir disso alfinete.
18	VCC/VDD	Este pino alimenta o IC, normalmente +5V é usado.Pode variar de 2,4V a 12V.

Recursos do HT12E IC

Recurso	Descrição
Codificador de 12 bits IC	Projetado para ser usado com HT12D para codificar dados.
Dados codificados	Compreende 4 bits de dados e 8 bits de endereço, formando um total de 12 bits (8+4 = 12 bits).
Transmissão sem fio	Comumente usado para transmissão sem fio de RF e IR Aplicações.
Faixa de tensão de fornecimento	Opera com uma ampla tensão de fornecimento, varia de 2,4V a 12V, normalmente 5V é usado.
Baixa corrente de espera	Consome uma corrente de espera de apenas 0,1µA em VCC = 5V, garantindo eficiência energética.
Opções do pacote	Disponível em pacotes de mergulho de 16 pinos e SOP de 20 pinos para integração flexível em circuitos.

Codificador equivalente de ht12e

• PT2262

• 74C922

Onde o HT12E IC pode ser usado?

O IC HT12E é amplamente utilizado em sistemas de transmissão de dados seguros e confiáveis, especialmente em aplicações de comunicação sem fio de RF e IR e controle remoto.Ele combina com o decodificador HT12D para criar uma estrutura segura, usando uma configuração baseada em endereço para impedir o acesso não autorizado.Os usos comuns incluem portas de garagem, automação doméstica e sistemas de iluminação, onde seu método simples de codificação garante facilidade de uso e confiabilidade.Apesar de apoiar apenas a transmissão de dados de 4 bits, é ideal para sistemas de controle de curto alcance que priorizem a segurança e o desempenho.Muitos costumam personalizar suas configurações de endereço para atender às necessidades específicas do projeto, tornando o HT12E uma escolha versátil para aplicativos que exigem complexidade moderada e integridade robusta de dados.

Como você opera um IC do codificador HT12E?

O codificador HT12E IC é um componente importante para a transmissão de dados em sistemas de controle remoto.Para operá -lo, conecte o IC a uma fonte de energia 5V estável e aterre a transmissão que a transmissão ative o PIN para ativar seu modo de transmissão de dados.O oscilador interno requer um resistor de 1M conectado aos pinos OSC1 e OSC2 para garantir um tempo preciso e desempenho estável.Para entrada de dados, use a configuração de 4 bits nos pinos AD0-AD3 e alinhe os pinos de endereço (A0-A7) para corresponder ao endereço do decodificador para evitar erros de comunicação.Os dados codificados são então emitidos através do pino de dados e podem ser transmitidos a um decodificador HT12D por meio de uma conexão com fio ou tecnologias sem fio como RF ou IR.Embora as conexões com fio sejam confiáveis ​​para distâncias curtas, os métodos sem fio proporcionam maior flexibilidade e adaptabilidade, tornando -as ideais para uma variedade de aplicações.

Diagrama de conexão para o HT12E IC

Aplicações do HT12E

Sistemas de controle remoto

O codificador HT12E é amplamente utilizado em sistemas de controle remoto, como abridores de portas de garagem para melhorar a eficiência.Ele converte dados paralelos em um formato adequado para a transmissão do módulo de RF, garantindo uma comunicação precisa e confiável entre o controle remoto e o receptor.Comparado aos sistemas analógicos, o HT12E oferece desempenho mais rápido e confiável.

Automação residencial

Na automação residencial, o HT12E desempenha um papel na conversão de dados seriais para integração eficiente do sistema.Permite o controle centralizado de várias atividades, como acender ou desligar as luzes e o gerenciamento de aparelhos remotamente.Esse codificador não apenas aumenta a conveniência, mas também promove a eficiência energética, permitindo o controle preciso dos sistemas domésticos, atendendo às suas necessidades de conforto e sustentabilidade.

Sistemas de segurança

O HT12E melhora os sistemas de segurança, como ladrões e alarmes de incêndio, garantindo uma transferência de dados segura e precisa.Sua codificação confiável garante que os sinais de emergência, como alertas de intrusão ou avisos de incêndio, sejam transmitidos de maneira rápida e correta a estações de monitoramento ou equipes de emergência.Isso aprimora a segurança e a capacidade de resposta geral de tais sistemas em situações críticas.

Desempenho de campo e adaptabilidade

As avaliações de campo revelam que o HT12E oferece um desempenho confiável, mesmo em ambientes desafiadores com interferência eletromagnética.Sua resiliência e versatilidade em várias aplicações o tornam uma solução de destaque na comunicação sem fio, inspiradora para explorar usos inovadores e maximizar seu potencial.

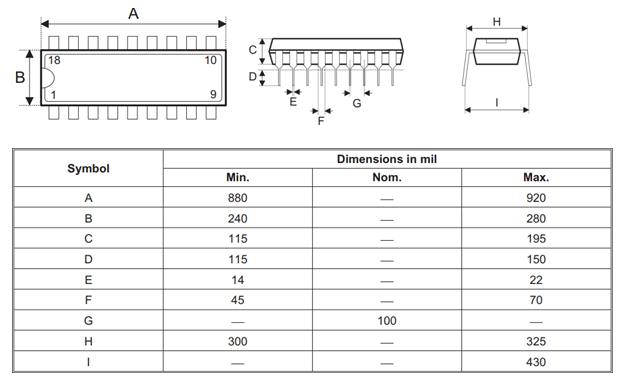

HT12E 2D Modelo e dimensões
