Como funcionam os fusíveis PCB e como escolher o correto

Você pode notar pequenos componentes em uma placa de circuito que protegem silenciosamente tudo ao seu redor.Um fusível PCB é uma dessas peças e desempenha um papel simples, mas importante, em manter os circuitos seguros.Quando a corrente fica muito alta, ela interrompe o fluxo antes que o dano se espalhe.Entender como funciona e como escolher o correto ajuda a evitar problemas comuns como superaquecimento ou falhas inesperadas, tornando seu circuito mais estável e confiável.

Catálogo

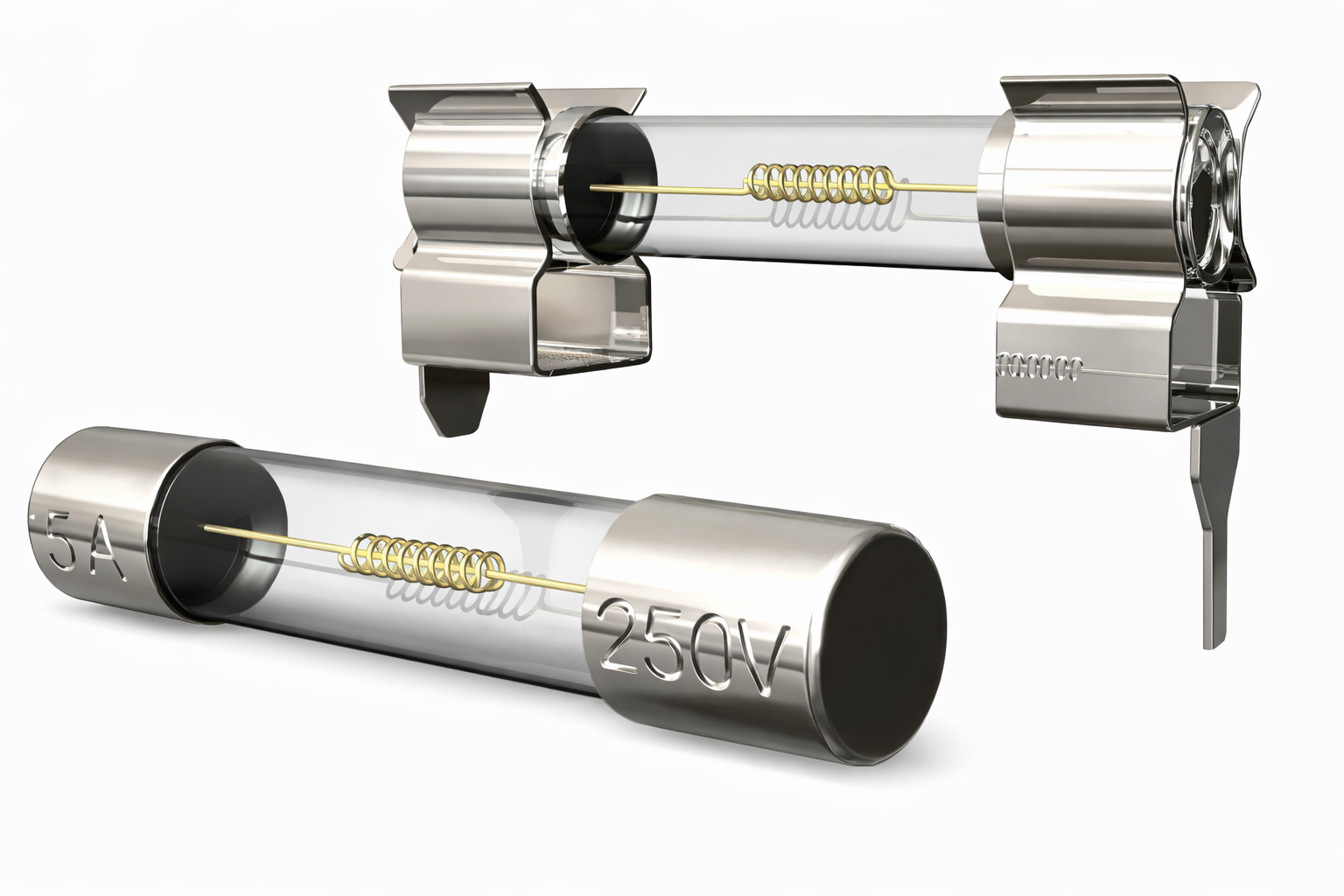

Figura 1. Estrutura do fusível PCB

O que é um fusível PCB

Um fusível PCB é um pequeno componente de proteção instalado em uma placa de circuito impresso para evitar danos causados por corrente elétrica excessiva.Ele atua como um ponto fraco controlado no circuito, permitindo a passagem da corrente normal enquanto interrompe o fluxo quando a corrente ultrapassa um nível seguro.

Dentro do fusível há um elemento metálico fino que transporta corrente durante a operação normal.Quando a corrente excede seu valor nominal, o elemento aquece e derrete, o que interrompe o circuito e interrompe o fluxo de eletricidade.

A proteção contra sobrecorrente é necessária porque os componentes eletrônicos são projetados para operar dentro de limites fixos, e exceder esses limites pode gerar calor que leva a traços de circuito danificados, componentes com falha ou riscos de superaquecimento.Ao interromper a corrente antecipadamente, um fusível PCB ajuda a conter falhas como sobrecargas ou curtos-circuitos, tornando-o um componente de proteção básico, mas essencial em sistemas eletrônicos.

Como funciona um fusível PCB em um circuito

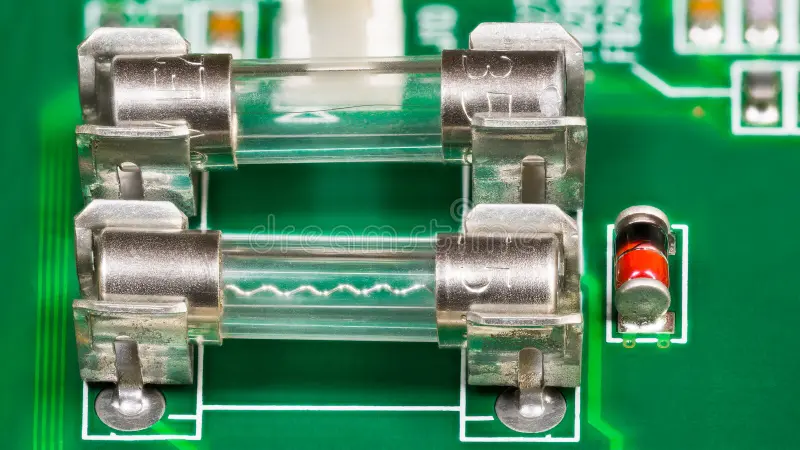

Figura 2. Fusível PCB no Circuito

Um fusível PCB permite a passagem de corrente elétrica durante a operação normal, interrompendo o fluxo quando a corrente excede um nível seguro.Sob condições padrão, a corrente se move através do elemento metálico interno do fusível com baixa resistência, permitindo que o circuito opere sem interrupções.

Quando a corrente ultrapassa o valor nominal do fusível, o elemento interno começa a aquecer devido ao aumento da carga.À medida que a temperatura continua a subir, o elemento metálico atinge o seu ponto de fusão e quebra, criando um circuito aberto que interrompe o fluxo de eletricidade.

Durante uma condição de falha, como um curto-circuito ou sobrecarga, o aumento repentino na corrente leva ao rápido aquecimento dentro do elemento fusível, seguido pela fusão e separação do caminho condutor.Esta ação interrompe o circuito no ponto de corrente excessiva, ajudando a limitar a energia que continua através do sistema e reduzindo o risco de superaquecimento e danos aos componentes conectados.

Tipos de fusíveis PCB explicados

Os fusíveis PCB estão disponíveis em diferentes formatos, projetados para combinar com layouts de circuito específicos e condições práticas de uso.As principais diferenças vêm de como eles são montados na placa e como se comportam após uma falha.Alguns tipos são adequados para projetos compactos, enquanto outros fornecem melhor suporte mecânico ou permitem a reutilização após a operação.

Fusíveis de montagem em superfície (SMD)

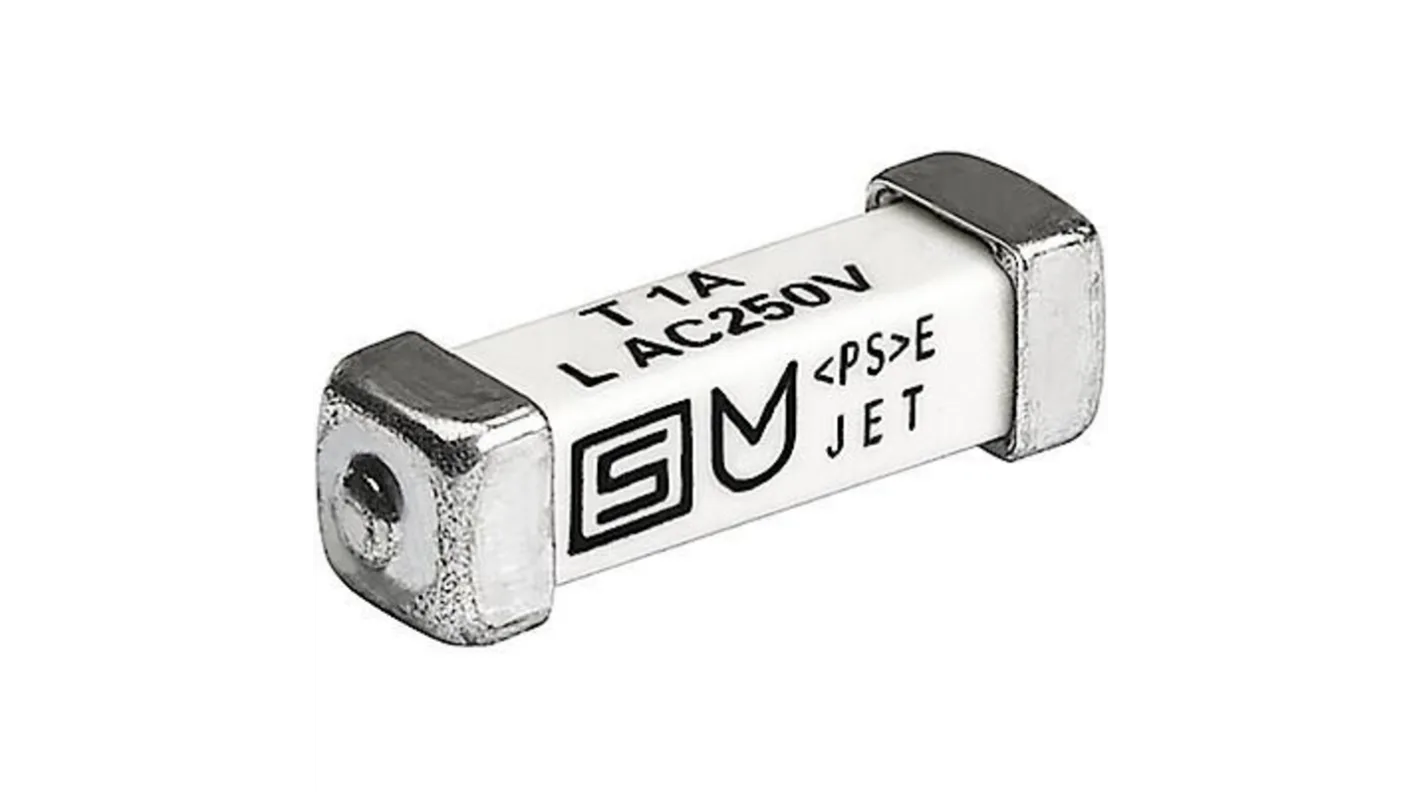

Figura 3. Fusível para montagem em superfície

Os fusíveis de montagem em superfície são instalados diretamente na superfície de uma placa de circuito impresso e soldados durante o processo de montagem.Seu tamanho compacto permite que caibam em layouts densos, tornando-os adequados para sistemas eletrônicos com espaço limitado.Esses fusíveis são comumente usados ​​em dispositivos eletrônicos de consumo onde o espaço da placa é limitado e a montagem automatizada é necessária.

Fusíveis passantes

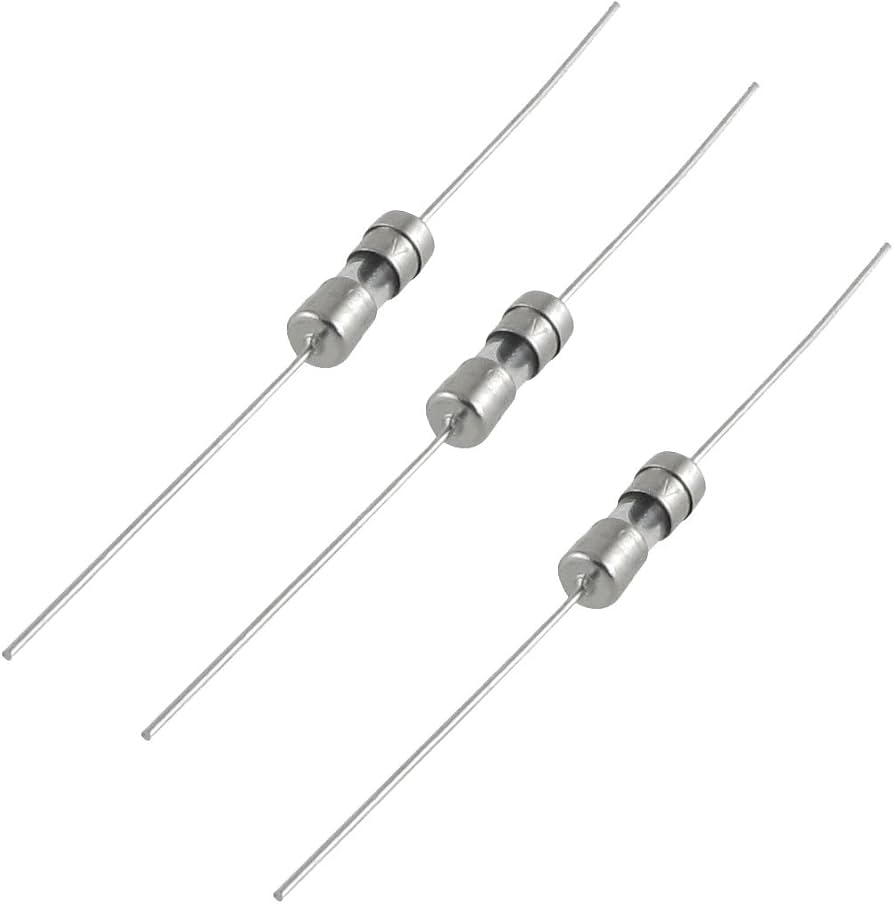

Figura 4. Fusível passante

Os fusíveis passantes são montados inserindo-se fios de metal nos orifícios da placa de circuito e fixando-os com solda no lado oposto.Este método proporciona forte estabilidade mecânica, o que é benéfico em ambientes expostos a vibrações ou estresse físico.Eles também são mais fáceis de remover e substituir, tornando-os adequados para sistemas que necessitam de manutenção.Sua estrutura oferece durabilidade e manutenção manual em aplicações práticas.

Fusíveis reinicializáveis (PTC)

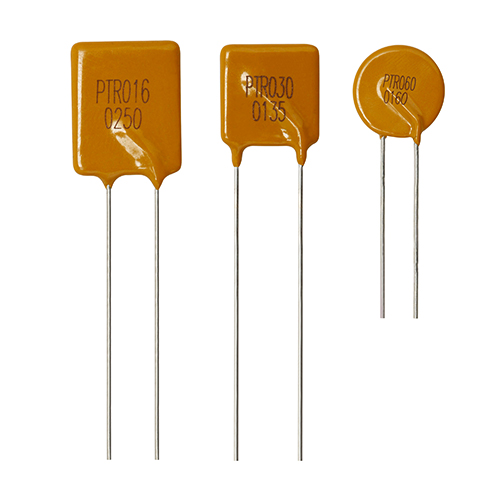

Figura 5. Fusível PTC reinicializável

Os fusíveis reinicializáveis operam usando um mecanismo diferente em comparação aos fusíveis padrão.Em vez de abrir permanentemente o circuito, eles respondem à corrente excessiva aumentando a sua resistência interna, o que reduz o fluxo de corrente.Depois que a condição de falha for removida e o dispositivo esfriar, a resistência retornará ao seu nível baixo original.Este comportamento permite que o fusível seja recuperado e reutilizado sem substituição, tornando-o adequado para circuitos onde podem ocorrer eventos de sobrecorrente temporários.

Fusíveis de sopro rápido vs. de sopro lento

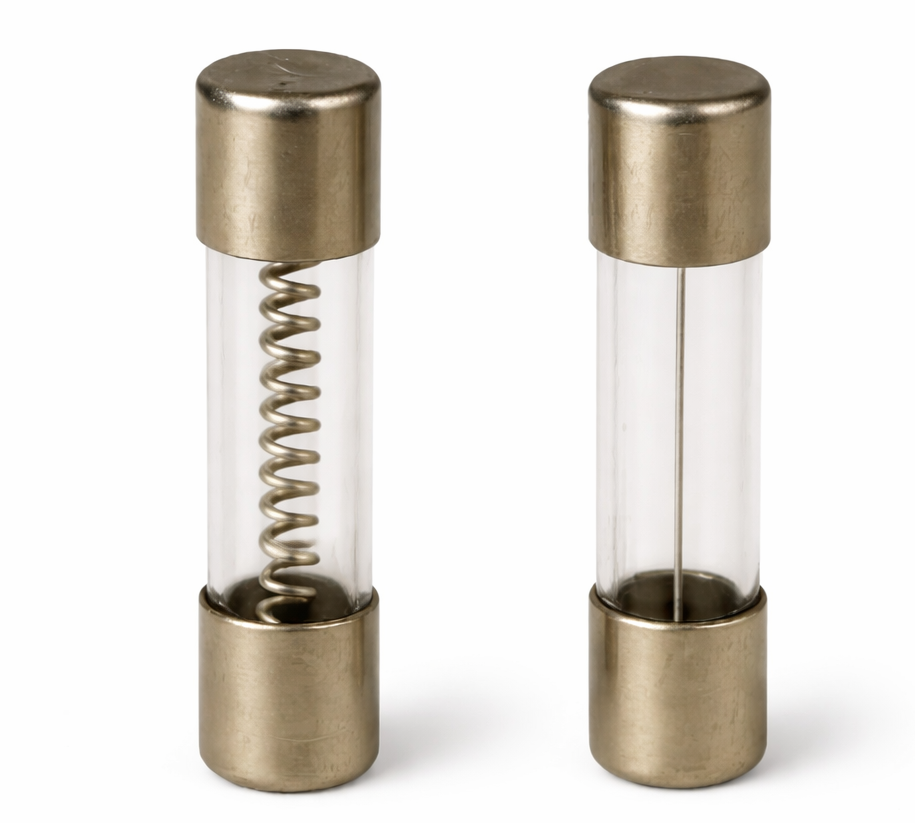

Figura 6. Fusível de queima rápida versus lenta

Os fusíveis de ação rápida e lenta diferem principalmente na rapidez com que respondem quando a corrente excede o nível nominal, e esse tempo de resposta afeta diretamente o desempenho de cada tipo em um circuito.

Um fusível de ação rápida reage quase imediatamente, pois seu elemento interno derrete rapidamente quando um excesso de corrente é detectado, tornando-o adequado para circuitos com componentes sensíveis que não toleram nem mesmo picos curtos de corrente.

Em contraste, um fusível de ação lenta, também chamado de fusível de retardo, é projetado para lidar com breves aumentos de corrente sem abrir o circuito imediatamente.Isto permite que ele opere de forma confiável em aplicações onde são esperados surtos temporários, como em fontes de alimentação ou sistemas acionados por motor.

Como calcular a classificação correta do fusível

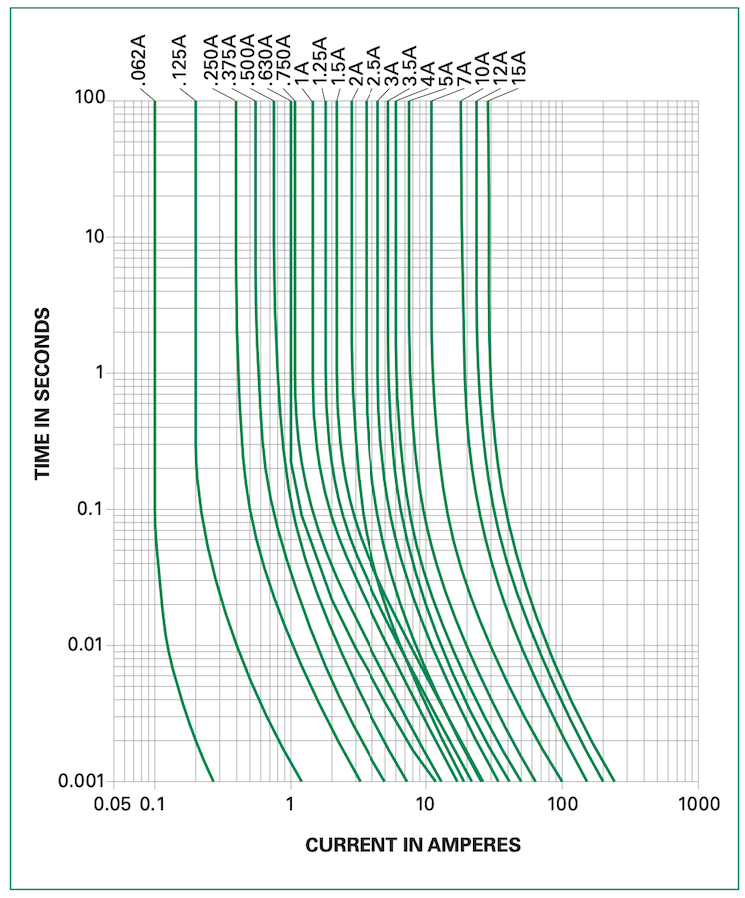

Figura 7. Curva de classificação do fusível

O cálculo da classificação correta do fusível começa com a identificação da corrente operacional normal do circuito.Este valor representa a corrente consumida durante a operação normal e pode ser obtido a partir de especificações de projeto, dados de componentes ou medição direta.

Uma vez conhecida a corrente operacional, é aplicada uma margem para permitir pequenas variações na corrente e evitar interrupções desnecessárias.Uma abordagem comum é aumentar o valor em cerca de 20 a 25 por cento.Por exemplo, se um circuito opera a 3 A, selecionar um fusível classificado em torno de 3,6 A a 3,75 A proporciona um equilíbrio entre estabilidade e proteção.

A característica tempo-corrente, conforme mostrado no gráfico, ajuda a confirmar como o fusível responde sob diferentes níveis de corrente.Indica a rapidez com que um fusível abrirá quando exposto a correntes acima de sua classificação, o que é útil para entender se aumentos de curto prazo serão tolerados.

O dimensionamento correto garante que o fusível permaneça estável durante a operação normal e ainda responda quando a corrente excede os limites seguros.Um fusível muito pequeno pode abrir durante condições de rotina, enquanto um fusível muito grande pode não reagir eficazmente durante uma falta, reduzindo sua função protetora.

Aplicações de fusíveis PCB

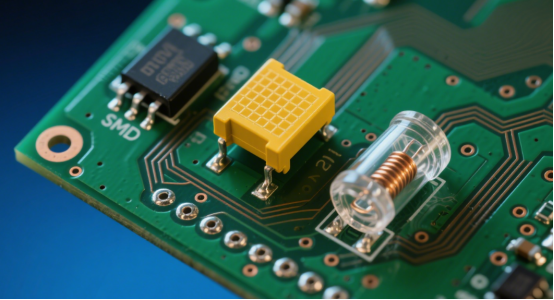

Figura 8. Fusível PCB na placa de circuito

Os fusíveis PCB são usados em uma ampla gama de sistemas eletrônicos para limitar os efeitos da corrente excessiva durante condições anormais, ajudando a confinar falhas como sobrecargas ou curtos-circuitos a uma parte específica do circuito e reduzindo o risco de danos a outros componentes.

Na electrónica de consumo, são integrados em dispositivos como smartphones, computadores portáteis e equipamentos domésticos, onde é necessária uma protecção compacta e fiável num espaço limitado.Em sistemas de fonte de alimentação e baseados em bateria, os fusíveis PCB são usados ​​em adaptadores, unidades de carregamento e circuitos de armazenamento de energia para lidar com aumentos inesperados de corrente.

Os sistemas automotivos e industriais operam sob condições mais exigentes, incluindo cargas elétricas mais elevadas e estresse ambiental, onde os fusíveis PCB fornecem proteção localizada dentro dos módulos eletrônicos.Em sistemas de comunicação e sinalização, eles protegem caminhos de circuitos sensíveis contra mudanças repentinas de corrente, apoiando um desempenho elétrico estável sob condições variadas.

Fusível PCB vs Disjuntor

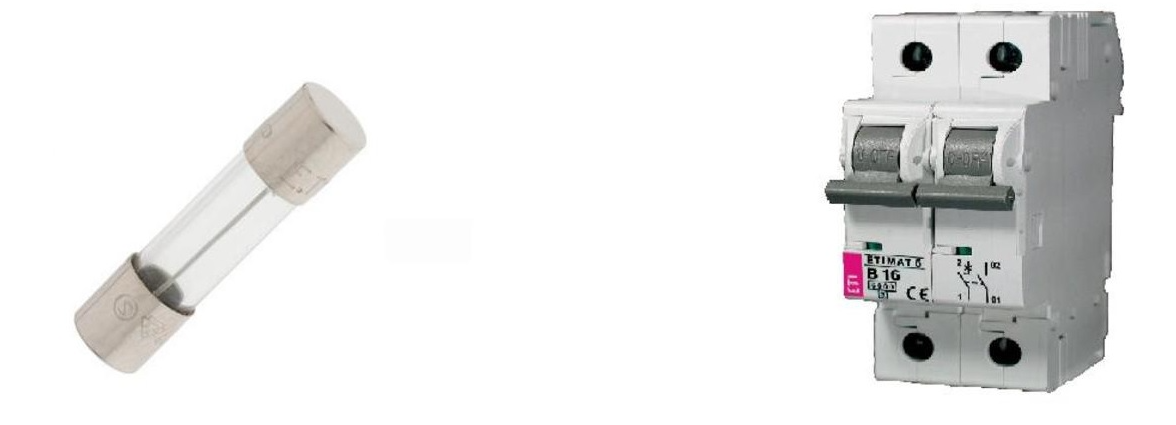

Figura 9. Fusível vs Disjuntor

Os fusíveis e disjuntores PCB protegem os circuitos elétricos interrompendo a corrente excessiva, mas diferem na forma como operam e como são usados.Um fusível PCB abre permanentemente o circuito quando seu limite é excedido, enquanto um disjuntor interrompe a corrente através de um mecanismo que pode ser reinicializado após a falha ser eliminada.

A sua estrutura também reflecte diferentes necessidades de design.Os fusíveis PCB são compactos e construídos para colocação direta em placas de circuito, o que os torna adequados para sistemas eletrônicos com espaço limitado.Os disjuntores são geralmente maiores e são usados ​​em gabinetes ou painéis externos onde o acesso é mais fácil.

Os requisitos de manutenção também variam.Um fusível deve ser substituído após funcionar, enquanto um disjuntor pode ser reiniciado e usado novamente.Essa diferença afeta a forma como cada dispositivo é selecionado, dependendo se o sistema requer proteção simples e de baixo custo ou uso repetido sem substituição.

A escolha entre os dois depende do espaço, da acessibilidade e das condições de operação, sendo os fusíveis PCB adequados para sistemas eletrônicos compactos e os disjuntores preferidos em aplicações que necessitam de capacidade de reinicialização e manutenção mais fácil.

Conclusão

Um fusível PCB desempenha um papel simples, mas tem um grande impacto na segurança do circuito.Você viu como funciona, os diferentes tipos disponíveis e como cada tipo se adapta a situações específicas.A escolha do fusível certo depende de combiná-lo com a corrente e tensão do circuito, permitindo ao mesmo tempo uma pequena margem para operação estável.Você também precisa considerar onde ele será colocado para proteger o circuito de maneira eficaz.Com a configuração correta, você pode reduzir a chance de danos e manter o circuito funcionando perfeitamente.
