Como identificar a polaridade do capacitor de maneira correta e segura

Trabalhar com capacitores se torna muito mais fácil quando você entende como a polaridade é marcada e por que a orientação dos terminais é importante.Você pode encontrar diferentes símbolos, listras, comprimentos de cabos e marcações em placas de circuito que ajudam a identificar os terminais positivos e negativos.

Catálogo

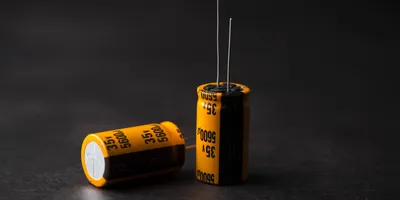

Figura 1. Capacitores Eletrolíticos Polarizados

Como identificar os lados positivos e negativos do capacitor

Na maioria dos capacitores polarizados, os terminais positivo e negativo devem ser instalados na direção correta.

Tipo de capacitor	Lado Positivo	Lado Negativo	Notas
Capacitor eletrolítico radial de alumínio	Avanço mais longo geralmente é positivo	Stripe geralmente marca negativo	Verifique antes de os cabos serem cortados
Capacitor eletrolítico de alumínio SMD	Geralmente oposto à faixa negativa	Stripe geralmente marca negativo	Sempre confirme a marcação da embalagem
Capacitor de tântalo	Barra ou marca + geralmente indica positivo	O lado oposto é negativo	Isso difere de muitos alumínio capacitores eletrolíticos
Capacitor cerâmico	Sem polaridade	Sem polaridade	Geralmente pode ser instalado de qualquer maneira
Capacitor de filme	Geralmente sem polaridade	Geralmente sem polaridade	Tipos especiais ainda devem seguir o folha de dados

Um capacitor não deve ser instalado com base em apenas uma pista quando as marcações não forem claras.Para uma montagem mais segura, compare a marcação do corpo do capacitor, a marcação da PCB, o esquema e a folha de dados antes de aplicar energia.

Quais capacitores têm polaridade

Figura 4. Comparação de capacitores polarizados e não polarizados

Alguns capacitores requerem uma orientação de terminal fixa, enquanto outros podem operar em qualquer direção.Capacitores polarizados são normalmente usados ​​onde uma capacitância relativamente alta é necessária em um pacote compacto.Capacitores não polarizados são comumente usados ​​em aplicações de acoplamento, filtragem, temporização, RF e sinal CA onde a direção do terminal não é fixa.

Tipo de capacitor	Polaridade necessária	Método de identificação comum	Uso típico
Capacitor eletrolítico de alumínio	Sim	Listra negativa, comprimento do cabo, PCB + marca	Filtragem de energia, suavização, energia em massa armazenamento
Capacitor de tântalo	Sim	Barra positiva, marca +, marcação de embalagem	Filtragem e desacoplamento de energia compactos
Capacitor eletrolítico SMD	Sim	Listra, marca impressa, símbolo de pacote	Circuitos de energia para montagem em superfície
Capacitor cerâmico	Geralmente não	Sem marcação de polaridade	Desacoplamento, bypass, filtragem
Capacitor de filme	Geralmente não	Sem marcação de polaridade	Circuitos de sinal AC, filtragem, temporização
Supercapacitor	Geralmente sim	+ e - marcações	Energia de backup e armazenamento de energia

A maioria dos capacitores de cerâmica e de filme não são polarizados, mas tipos especiais de capacitores ainda devem ser verificados na folha de dados.Se o corpo do capacitor tiver um símbolo + ou - claro, a polaridade deverá ser seguida.

Marcações de polaridade do capacitor por tipo

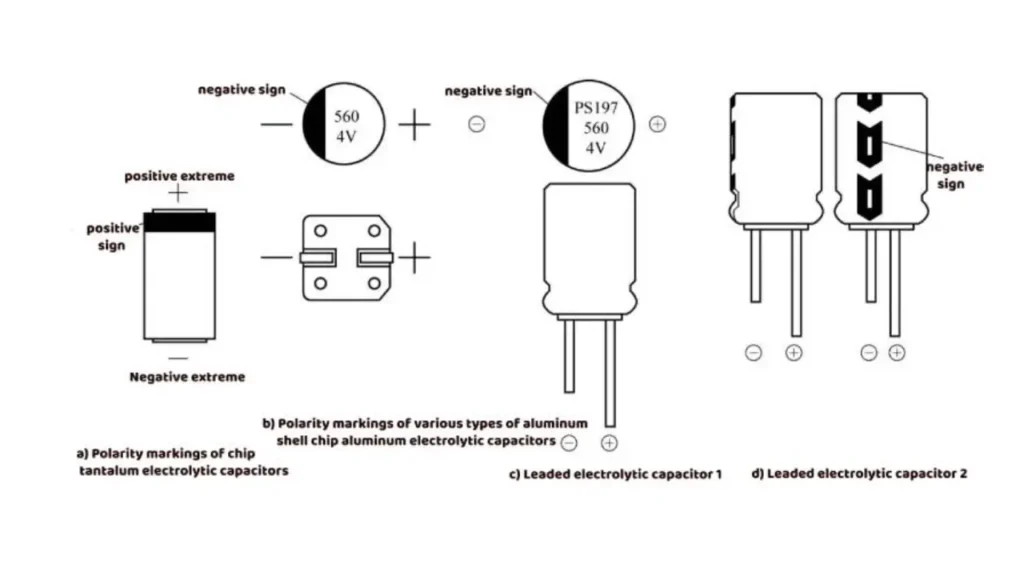

Figura 2. Marcações de polaridade do capacitor

Comprimento do chumbo

Muitos novos capacitores polarizados através do orifício usam comprimento de fio para identificar a polaridade.O fio mais longo é geralmente o terminal positivo, enquanto o fio mais curto é geralmente o terminal negativo.Este método só é útil antes de os leads serem cortados.

Símbolos de mais e menos

Alguns capacitores imprimem símbolos + ou - no corpo ou na embalagem.A marca + identifica o terminal positivo, enquanto a marca - identifica o terminal negativo.Essas marcações fornecem uma das maneiras mais claras de identificar a polaridade.

Marcações de listras, faixas, barras e entalhes

Os capacitores eletrolíticos geralmente usam uma faixa ou faixa para marcar um lado do componente.Em muitos capacitores eletrolíticos de alumínio, a faixa marca o terminal negativo.Em muitos capacitores de tântalo, uma barra ou marcação + identifica o terminal positivo.Como os estilos de marcação variam de acordo com o fabricante e o tipo de embalagem, a folha de dados deve ser verificada se a marcação não estiver clara.

Marcações de polaridade do capacitor eletrolítico de alumínio versus tântalo

Tipo de capacitor	Significado de faixa / barra comum	Risco
Capacitor eletrolítico de alumínio	Stripe geralmente marca o negativo terminal	Inverter a polaridade pode causar vazamento, aquecimento, ventilação ou falha
Capacitor de tântalo	A marcação de barra ou + geralmente identifica o terminal positivo	A instalação reversa pode causar graves falha ou curto-circuito
Capacitores de pacote SMD	O estilo de marcação varia de acordo com o fabricante	Confirme sempre com a ficha técnica ou marcação de peça original

Como identificar a polaridade do capacitor em uma PCB

Os indicadores comuns de polaridade de PCB incluem:

• Símbolo + próximo ao bloco positivo

• - símbolo próximo ao bloco negativo

• Faixa de polaridade impressa na serigrafia

• Marcação de bloco sombreado ou preenchido

• Esboço do componente mostrando a orientação do capacitor

• Designador de referência e conexão esquemática

As marcações da PCB devem ser comparadas com as marcações do corpo do capacitor antes da soldagem.Se a marcação da placa estiver danificada, faltando ou pouco clara, verifique o esquema, a lista técnica ou a orientação do componente original antes de substituir o capacitor.

Como verificar a polaridade do capacitor antes de alimentar um circuito

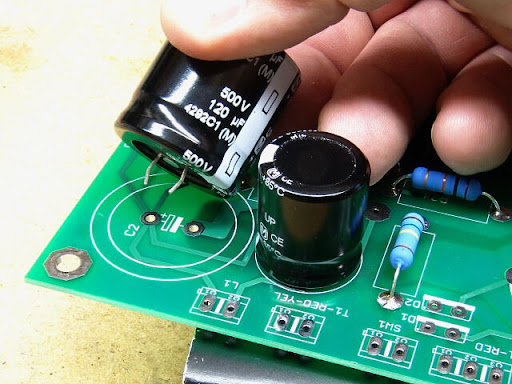

Figura 3. Verificando a polaridade do capacitor em uma placa de circuito

Passo	O que verificar	Por que é importante
Passo 1	Confirme se o capacitor está polarizado	Capacitores não polarizados geralmente não requer verificação de orientação
Etapa 2	Verifique se há listras no corpo do capacitor, + marca, marca de barra, entalhe ou diferença de comprimento de chumbo	As marcações corporais dão a primeira polaridade pista
Etapa 3	Compare a marcação do capacitor com a Marcação de polaridade PCB	A direção instalada deve corresponder à layout do tabuleiro
Etapa 4	Verifique o esquema ou BOM se a placa a marcação não está clara	A documentação pode confirmar a intenção conexão
Etapa 5	Use um multímetro para identificar o aterramento ou fornecer conexões ferroviárias quando necessário	Isso ajuda a verificar a polaridade em placas não marcadas
Etapa 6	Confirme o valor da capacitância, tensão classificação, tipo de pacote e polaridade antes da soldagem	Uma verificação correta da polaridade não é suficiente se a classificação da peça está errada
Etapa 7	Não ligue o circuito até orientação é confirmada	Alimentando um capacitor polarizado invertido pode danificar o componente ou circuito

Antes de tocar ou substituir capacitores em um sistema energizado, certifique-se sempre de que o circuito esteja desconectado da alimentação e que o capacitor esteja descarregado com segurança.Os capacitores de alta tensão podem armazenar energia perigosa mesmo depois que o dispositivo for desligado.

Erros comuns de polaridade do capacitor

Problemas relacionados à polaridade são frequentemente causados por instalação incorreta, leitura incorreta de marcações, peças de reposição erradas ou símbolos de PCB pouco claros.

Erro ou causa	O que acontece	Dano Potencial	Correção recomendada
Capacitor instalado ao contrário	O capacitor opera fora de sua finalidade polaridade	Aquecimento, vazamento, ventilação ou falha	Reinstale com polaridade correta
Marcações de polaridade mal interpretadas	Conexão de terminal incorreta	Mau funcionamento do circuito ou operação instável	Verifique todas as marcações do corpo e PCB antes instalação
Eletrolítico de alumínio e tântalo marcações confusas	Faixa ou barra é interpretada incorretamente	Instalação reversa ou curto-circuito risco	Verifique o tipo de capacitor antes da instalação
Tipo de capacitor errado usado	As características dos componentes não correspondem requisitos de circuito	Filtragem, temporização ou estabilidade de energia questões	Substitua pelo tipo de capacitor especificado
Indicadores de polaridade PCB ignorados	A orientação do capacitor não corresponde design de placa	Erros de montagem e solução de problemas dificuldade	Siga as marcações e esquemas da PCB referências
Capacitor danificado reutilizado	Os defeitos existentes permanecem no circuito	Desempenho reduzido ou falha prematura	Substitua por um novo componente qualificado
Condutores cortados antes da polaridade ser verificada	O comprimento do lead não consegue mais identificar polaridade	Maior chance de erro de instalação	Verifique a polaridade antes de cortar os cabos
