Blocos de IO explicados: funcionalidade e aplicativos

Os sistemas de alarme de incêndio desempenham um papel sério na proteção de vidas e propriedades, garantindo respostas rápidas e coordenadas durante emergências.Dominante a essa funcionalidade é o controlador de alarme e seus componentes de suporte, incluindo módulos de entrada/saída, válvulas de escape de fumaça, portas do obturador de fogo e outros dispositivos básicos.Juntos, esses elementos criam uma rede sincronizada projetada para detectar, sinalizar e ativar medidas de segurança com precisão.Este artigo explora os trabalhos e os recursos complexos dos módulos de entrada/saída GST-LD-8301 e GST-LD-8303-componentes avançados que aumentam a confiabilidade e a adaptabilidade dos sistemas de segurança contra incêndio.Da flexibilidade eletrônica de codificação a práticas robustas de fiação, pesquisamos os principais atributos que tornam esses módulos necessários nas modernas estratégias de proteção contra incêndio.Esteja otimizando a segurança em arranha-céus ou instalações industriais, a compreensão da funcionalidade desses módulos é o topo para garantir a integridade e a prontidão do sistema.

Catálogo

Funcionalidade

No caso de um alarme de incêndio, o controlador de alarme assume uma função fundamental, ativando vários dispositivos de controle externo vinculados através do módulo de saída.Esse sistema intrincado consiste em vários componentes que funcionam em conjunto, como válvulas de exaustão de fumaça, válvulas de suprimento de ar, portas do obturador, ventiladores e sinos de alarme.Cada dispositivo é meticulosamente projetado para responder aos comandos do controlador e também funcionar de forma coesa durante emergências.O módulo de saída, conectado ao barramento de loop do controlador, pode ser posicionado estrategicamente próximo ao equipamento que supervisiona ou dentro de uma caixa de terminal, aumentando a acessibilidade e a eficiência operacional.

A capacidade do sistema para a codificação eletrônica no local adiciona uma camada de flexibilidade, permitindo modificações alinhadas com necessidades específicas de engenharia.Essa adaptabilidade se torna principalmente notável em ambientes em que as medidas de segurança contra incêndio devem ser personalizadas para se ajustarem às características estruturais e operacionais distintas.Por exemplo, em arranha-céus, a integração precisa das válvulas de escape de fumaça e persianas pode ser programada para gerenciar efetivamente a fumaça, protegendo assim as rotas de evacuação e garantindo a segurança dos indivíduos durante momentos graves.

Quando o controlador detecta um sinal de alarme de um detector, ele envia imediatamente um sinal de controle através do barramento para o módulo de saída, que ativa o equipamento de combate a incêndio necessário.Essa sequência ilustra um mecanismo de resposta bem coordenado que não apenas cumpre os padrões regulatórios, mas também incorpora as melhores práticas em preparação para emergências.A interação fluida entre os vários componentes do sistema de alarme de incêndio reduz significativamente os riscos e melhora a segurança de todos os ocupantes.

Visão geral do produto

Características

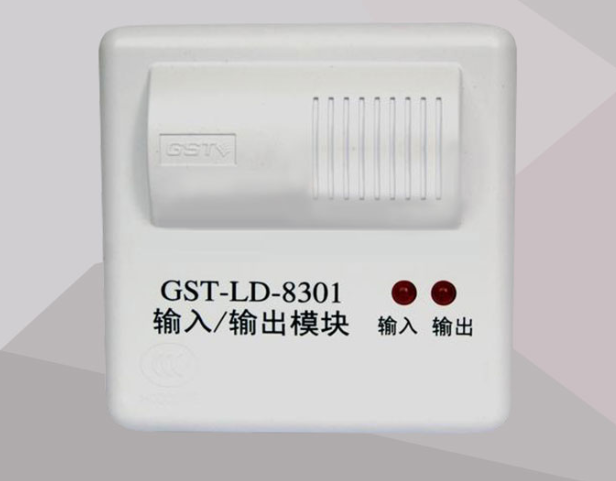

O módulo de entrada/saída GST-LD-8301 serve como uma interface de controle baseada em barramento avançada, meticulosamente criada para equipamentos de ação dupla.Isso inclui sistemas perigosos, como portas do obturador à prova de fogo em duas etapas, bombas de água e fãs de fumaça.O módulo é fundamental para garantir o posicionamento preciso das portas do obturador de fogo, permitindo o controle em vários níveis - de posições superior a média e média a inferior.Sua adaptabilidade é digna de nota;Ele pode operar como dois módulos de entrada/saída GST-LD-8301 separados, aumentando significativamente a flexibilidade operacional em configurações complexas.

Nos cenários reais, a confiabilidade das interfaces de controle é dominante.Por exemplo, em ambientes de alta pressão, como edifícios comerciais ou instalações industriais, a capacidade de gerenciar com rapidez e precisão as portas do obturador pode afetar decisivamente os resultados de segurança.As idéias de várias instalações revelam que a integração de tais módulos leva a melhorias acentuadas nos tempos de resposta durante emergências, fortalecendo assim os protocolos gerais de segurança em vigor.

O módulo de entrada/saída GST-LD-8303 possui dois endereços codificados contínuos, acomodando um máximo de 242 códigos.Essa funcionalidade permite que o módulo receba comandos para duas ações separadas do controlador, oferecendo duas saídas de controle e duas entradas de confirmação.Operando em um sinal de comutador normalmente aberto, uma vez ativado, ele transmite esse sinal para o controlador através do barramento de ligação, desencadeando alarmes e exibindo o endereço do dispositivo de ação.No caso de uma falha do módulo, o controlador é programado para gerar um alarme e também indica o número específico do módulo, garantindo a conscientização imediata de quaisquer complicações.A presença de dois pares de contatos normalmente abertos e normalmente fechados, além de duas saídas ativas, amplifica ainda mais os recursos do módulo.Além disso, ele incorpora a detecção de linha para entrada e saída, o que é dinâmico para preservar a integridade operacional.

Especificações técnicas

Principais especificações	Detalhes
Tensão de trabalho	Tensão de barramento: barramento 24V
	Tensão da fonte de alimentação: DC24V
Monitore a corrente	Corrente do ônibus: ≤1mA
	Corrente da fonte de alimentação: ≤6mA
Corrente operacional	Corrente do ônibus: ≤4mA
	Corrente da fonte de alimentação: ≤35mA
Sistema de fio	Conecte-se com o controlador usando sinal de não polaridade dois ônibus e conecte-se com a fonte de alimentação DC24V usando energia não polaridade dois ônibus.
Capacidade de saída	DC24V/1A (a soma da capacidade máxima de saída do Dois grupos são DC24V/1A).
Modo de controle de saída	Pulso, nível (retransmissão normalmente aberta/normalmente fechada passiva saída de contato;O tempo de tração do relé é 10s quando o pulso inicia).
Configuração de fábrica	Método de inspeção de linha normalmente aberta de duas vias.
Ambiente operacional	Temperatura: -10 ℃～+55 ℃
	Umidade relativa: ≤95% (sem condensação)
Nível de proteção de casca	IP30
Dimensões gerais	110 mm × 86mm × 43mm (com casca inferior).

Detalhes da fiação

No mundo da fiação para módulos designados como status de "linha de inspeção normalmente aberta", uma abordagem atenciosa envolve conectar um resistor terminal de 4,7kΩ em paralelo no final da linha de entrada do módulo, especificamente no terminal mais distante do módulo.Esse posicionamento cuidadoso serve para estabilizar o sinal, reduzindo efetivamente a interferência de ruído.Tais medidas podem reforçar significativamente a confiabilidade do sistema, permitindo que ele execute com maior confiança.Para os módulos configurados para o status de "linha de inspeção normalmente fechada", recomenda -se a instalação de um resistor de terminação de 4,7kΩ em série no mesmo terminal.Essa configuração desempenha um papel dinâmico na preservação da integridade do circuito, garantindo que o sistema opere previsivelmente em uma variedade de condições operacionais.

Ao avaliar a fase de saída do módulo, é aconselhável conectar um resistor terminal de 4,7kΩ em paralelo a um diodo IN4007 em série.Essa configuração cumpre duas funções básicas: o resistor garante o término apropriado do sinal, enquanto o diodo atua como uma salvaguarda contra a potencial polaridade reversa, o que poderia resultar em danos ao circuito.A integração atenciosa desses componentes mostra uma compreensão diferenciada da dinâmica do circuito e a necessidade de medidas de proteção em projetos eletrônicos.

Experiências práticas no campo revelam que a atenção meticulosa aos detalhes nas configurações de fiação pode evitar muitos desafios comuns, incluindo degradação de sinais e falha do equipamento.Por exemplo, os técnicos freqüentemente observam que não encerrar adequadamente as linhas pode levar ao comportamento irregular do sistema.Isso destaca o valor de aderir a práticas estabelecidas, que não apenas promove uma operação mais suave, mas também contribuem para a longevidade do equipamento.
