Guia do sensor de IR com princípio de trabalho, aplicações, tipos e comparação com sensores PIR

Este guia explica o que é um sensor de infravermelho (IR) e como ele funciona.Ele mostra como os sensores de IR podem detectar calor, movimento ou objetos próximos sem tocá -los.O guia também apresenta as partes de um sensor de IR e como ele envia e recebe luz invisível.Você aprenderá sobre diferentes tipos de sensores de RI e para que cada um deles é usado.Há também um exemplo simples de circuito para ajudá -lo a ver como os sensores de IR são usados ​​para detectar objetos.O guia compara os sensores IR e PIR, lista seus pontos bons e ruins e fornece exemplos de onde os sensores de RI são usados.

Catálogo

O que é um sensor de infravermelho?

Um sensor de infravermelho (IR) é um dispositivo eletrônico que detecta radiação infravermelha, um tipo de luz invisível que os objetos emite naturalmente se estiverem acima de zero absoluto.O sensor usa essa radiação para detectar movimento, medir alterações de temperatura ou reconhecer a presença de objetos próximos.Um Sensor IR consiste em duas partes: um emissor de infravermelho (geralmente um LED) que envia luz infravermelha e um Receptor de infravermelho (como um fotodiodo ou fototransistor) que captura a luz refletida.Quando um objeto passa na frente do sensor, reflete a luz emitida de volta ao receptor, acionando um sinal.

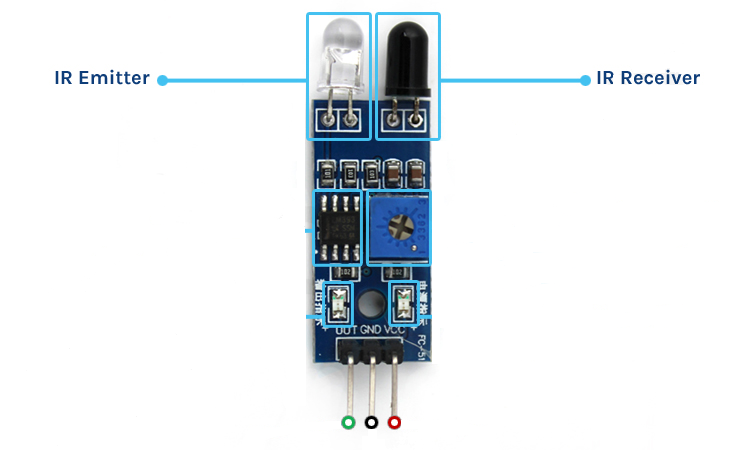

Figura 2. Sensor de IR mostrando o emissor de infravermelho e o receptor de infravermelho

Como funciona um sensor de infravermelho?

Um sensor de infravermelho (IR) opera usando uma combinação de um LED de IR e um fotodiodo para detectar a presença de um objeto.Como mostrado no diagrama, o LED IR emite um feixe de luz infravermelha em uma direção específica.Quando um objeto entra no caminho deste feixe, a luz infravermelha é refletida na superfície do objeto.

Essa luz de IR refletida é então recebida pelo fotodiodo, que é posicionado ao lado do LED IR no módulo do sensor.O fotodiodo é sensível à radiação infravermelha e gera um sinal elétrico quando detecta a luz refletida.

O sensor de IR processa esse sinal para determinar se um objeto está presente.A força e o ângulo da luz refletida também podem dar uma indicação das características de distância ou superfície do objeto.Esse princípio permite que os sensores de IR sejam amplamente utilizados em várias aplicações, como detecção de proximidade, detecção de obstáculos e sistemas de iluminação automática.

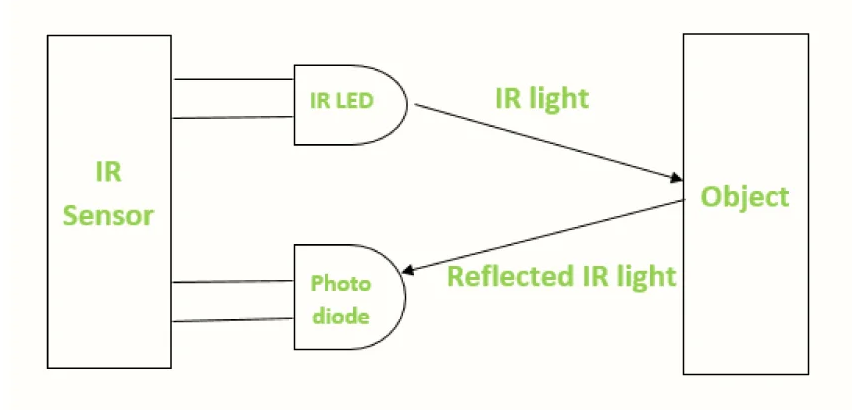

Figura 3. Princípio de trabalho de um sensor de infravermelho (IR)

Módulo de sensor de IR

Um módulo de sensor de IR é uma placa compacta e pronta para uso que integra todos os componentes importantes de um sensor infravermelho (IR), incluindo um emissor, um receptor e eletrônica de controle de suporte.Esse design simplifica a implementação da detecção de IR em vários projetos eletrônicos, tornando -o acessível para iniciantes e conveniente para prototipagem rápida.

As partes centrais do módulo incluem um IR LED (que atua como o emissor), um fotodiodo ou fototransistor (servindo como receptor), um comparador circuito (normalmente construído usando um amplificador operacional), um potenciômetro (usado para ajustar a sensibilidade à detecção) e um LED indicador (que acende quando o sensor detecta um objeto).Esses componentes trabalham juntos para detectar a presença de objetos com base na reflexão da luz de infravermelho.

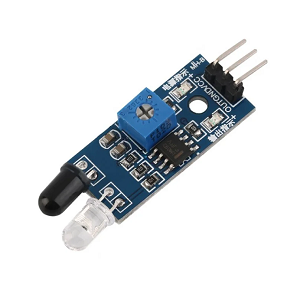

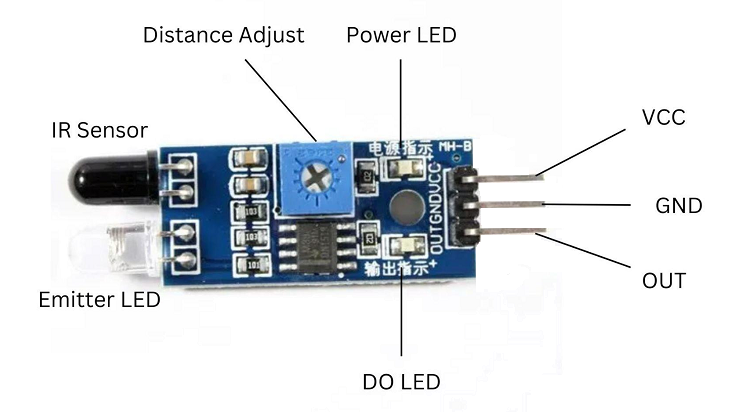

Figura 4. Módulo de sensor de IR e seus componentes

O módulo apresenta três pinos principais para conectividade: VCC, que fornece energia (normalmente 3,3V ou 5V), Gnd para o solo, e FORA Para o sinal de saída digital.Quando um objeto é colocado dentro da faixa de detecção e reflete a luz de IR emitida de volta ao sensor, o sinal é processado através do comparador.Se o sinal refletido ultrapassar um certo limite, o módulo produzirá um sinal alto no pino externo, facilitando a interagir com microcontroladores como Arduino ou Raspberry Pi.

Alguns módulos do sensor de IR também incluem filtros para reduzir o impacto da luz ambiente, aumentando sua confiabilidade em diferentes ambientes.Com faixas de detecção típicas de até 20 cm e baixo consumo de energia (geralmente abaixo de 25 mA), esses módulos são eficientes, compactos e adequados para projetos de pequena escala, fins educacionais e eletrônicos que hobi.

Tipos de sensores de infravermelho

Os sensores de RI podem ser agrupados com a forma como funcionam e o que detectam.Cada tipo se adapta a tarefas diferentes.

Sensores de IR ativos

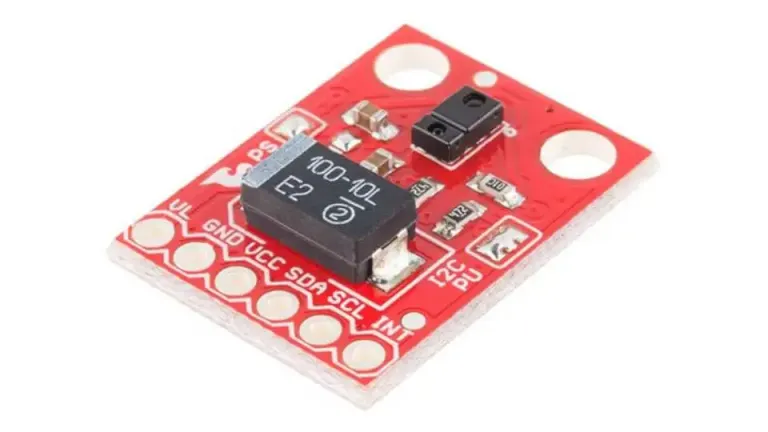

Figura 5. Módulo de sensor de IR ativo

Os sensores de infravermelho ativo (IR) operam emitindo luz infravermelha e detectando a reflexão de objetos próximos.A figura acima mostra um módulo típico do sensor de IR ativo, que inclui um emissor e receptor de infravermelho, juntamente com vários pinos de conexão para facilitar a integração nos circuitos eletrônicos.Esses sensores são úteis em aplicações como detecção de proximidade, robôs que seguem de linha e portas automáticas.Sua capacidade de detectar rapidamente objetos próximos os torna ideais para sistemas de feedback.Os sensores de IR ativos são conhecidos por sua velocidade e confiabilidade, especialmente em ambientes onde as condições de iluminação e a refletividade da superfície são consistentes e bem controladas.Isso os torna uma escolha popular em robótica e automação.

Sensores de infravermelho passivo (PIR)

Figura 6. Sensor de infravermelho passivo (PIR) e seu mecanismo de detecção

Os sensores de infravermelho passivo (PIR) trabalham detectando mudanças na radiação infravermelha emitidas por objetos quentes, como seres humanos ou animais.Ao contrário dos sensores ativos, eles não emitem nenhuma luz.A imagem acima ilustra um módulo típico do sensor PIR à esquerda e um diagrama à direita, mostrando como ele detecta movimento dentro de um determinado alcance e ângulo, normalmente até 6 metros com uma cobertura horizontal de cerca de 108,6 graus.Os sensores PIR são amplamente utilizados em aplicações como detectores de movimento, sistemas de segurança e iluminação automática.Como eles reagem apenas a alterações na energia térmica, são altamente eficientes em termos de energia e ideais para instalações a longo prazo ou de bateria.Sua simplicidade e confiabilidade fazem deles uma escolha preferida para detectar qualquer presença em ambientes residenciais e comerciais.

Sensores de IR térmicos

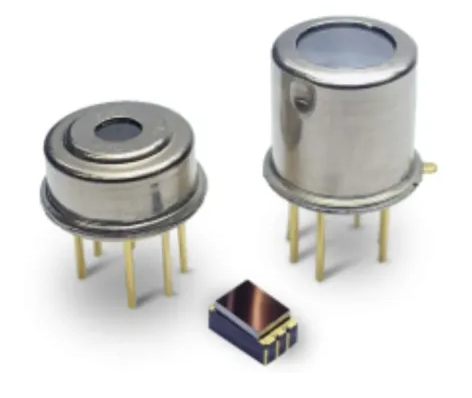

Figura 7. Sensores de infravermelho térmico (IR)

Os sensores de infravermelho térmico (IR) funcionam medindo o calor, ou radiação térmica, emitida por objetos.Ao contrário dos sensores de IR ativos ou passivos, eles não dependem da luz infravermelha refletida.Em vez disso, eles detectam variações de temperatura diretamente, tornando -as capazes de produzir imagens térmicas.A imagem acima mostra vários tipos de sensores de IR térmicos, que variam em tamanho e sensibilidade, dependendo de sua aplicação específica.Esses sensores são usados ​​em campos como diagnóstico médico, combate a incêndios e monitoramento de temperatura industrial.Na medicina, eles ajudam a detectar padrões de calor anormais no corpo;Em combate a incêndios, eles permitem que os respondentes vejam através da fumaça e identifiquem pontos de acesso;E em ambientes industriais, eles auxiliam no monitoramento de máquinas para superaquecimento ou ineficiências.Como eles podem visualizar diferenças de temperatura em uma superfície ou área, os sensores de IR térmica são valiosos para avaliações de segurança, diagnósticos e tarefas complexas de análise térmica.

Sensores quânticos de infravermelho

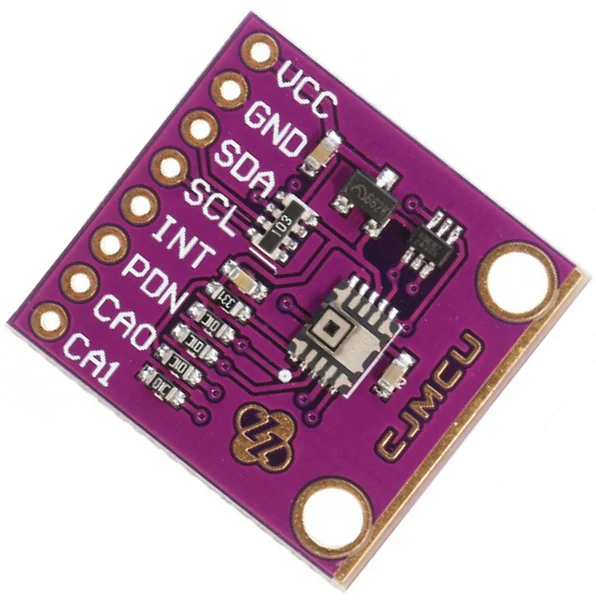

Figura 8. Módulo Quantum IR Sensor

Os sensores de infravermelho quântico (IR) são ferramentas muito avançadas que podem detectar calor ou luz infravermelha, com grande precisão.Eles usam materiais especiais como o telurido de cadmio de mercúrio (HGCDTE) ou antimonídeo de índio (INSB) para sentir pequenas quantidades de energia infravermelha.Esses sensores são muito mais sensíveis do que os regulares, o que significa que eles podem obter mudanças muito pequenas de temperatura ou luz.Por serem muito sensíveis, os sensores quânticos de infravermelho precisam ficar muito frios para funcionar corretamente.É por isso que eles geralmente vêm com sistemas de refrigeração especiais.Essas peças de resfriamento tornam os sensores mais caros e mais difíceis de usar, mas também ajudam os sensores a fornecer resultados muito precisos.

Os sensores quânticos de IR são usados ​​principalmente em áreas onde os sensores regulares não são bons o suficiente.Por exemplo, eles são usados ​​na pesquisa espacial para olhar para estrelas e planetas distantes.Os militares os usam para visão noturna e vigilância.Na Figura 8, você pode ver uma pequena placa de sensor, como as usadas para detecção infravermelha.Esta placa é um bom exemplo de como esses tipos de sensores são incorporados em dispositivos eletrônicos.Embora sejam complexos e caros, os sensores quânticos de IR são muito úteis em campos importantes e de alta tecnologia.

Sensores de IR de fotodiodo

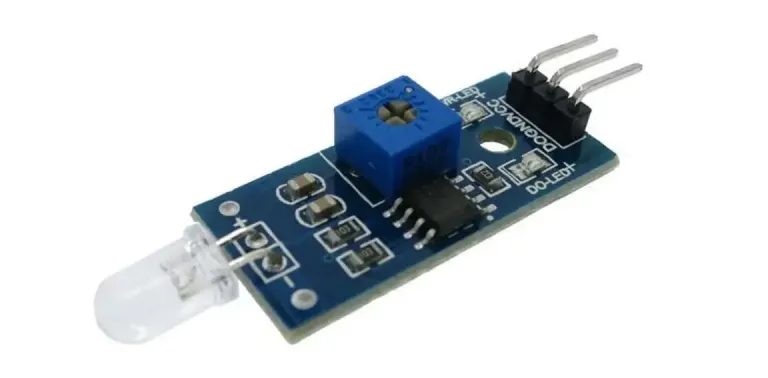

Figura 9. Módulo de sensor de IR baseado em fotodiodo

Os sensores infravermelhos de fotodiodo (IR) são dispositivos simples, mas muito úteis.Eles trabalham transformando a luz infravermelha em um sinal elétrico.Quando a radiação IR atinge o fotodiodo, cria uma pequena corrente que pode ser medida.Esses sensores reagem muito rapidamente, o que os torna perfeitos para situações em que a resposta rápida é importante.Os sensores de IR do fotodiodo são usados ​​em muitos dispositivos diários.Por exemplo, eles são encontrados em controles remotos, onde ajudam a enviar sinais para TVs e outros eletrônicos.Eles também são usados ​​em codificadores ópticos para medir o movimento e a posição em máquinas.

Outro uso importante está na transmissão de dados, onde as informações são enviadas usando luz.Como mostrado na Figura 9, esses sensores geralmente são pequenos e simples em design.Mas, embora pareçam básicos, eles são confiáveis ​​e trabalham em alta velocidade.Isso os torna uma escolha popular nas máquinas eletrônicas e industriais domésticas.

Circuito do sensor IR

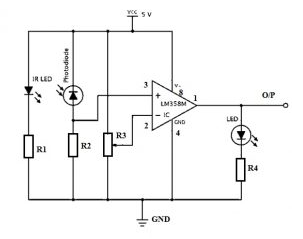

Figura 10. Diagrama do Circuito do Sensor IR

Este circuito do sensor de IR foi projetado para detectar obstáculos usando componentes eletrônicos básicos, como um LED IR, um fotodiodo, um amplificador operacional (amplificador operacional) como o LM358, um LED regular e um potenciômetro.O LED IR emite luz infravermelha invisível continuamente.Quando um objeto vem na frente do sensor, parte dessa luz de infravermelho reflete o objeto e atinge o fotodiodo.O fotodiodo detecta a luz infravermelha refletida.À medida que mais luz IR atinge o fotodiodo, sua resistência diminui.Essa mudança na resistência causa uma variação na tensão em um resistor conectado em série com o fotodiodo.Essa tensão variável serve como uma das entradas para o amplificador operacional.

O amplificador operacional no circuito atua como um comparador.Ele compara duas tensões de entrada: uma do lado do fotodiodo e o outro a partir de uma tensão de referência definida por um potenciômetro.Quando a tensão do fotodiodo excede a tensão de referência, a saída do amplificador operacional é alterada para um estado alto.Essa alta saída gira em um LED visível, sinalizando que um objeto foi detectado.O potenciômetro é usado para ajustar a sensibilidade do sensor.Ao definir a tensão de referência, você pode ajustar o circuito para funcionar sob diferentes condições de iluminação ou em várias distâncias de detecção.

Nesta configuração, o LED e o fotodiodo IR são colocados voltados para o outro, conhecidos como configuração de incidência direta.Esse alinhamento permite que o fotodiodo normalmente receba a luz IR diretamente.Quando um objeto interrompe ou reflete o feixe de IR, a quantidade de luz que atinge o fotodiodo muda.O circuito detecta essa alteração e ativa o LED de saída de acordo.

Sensores IR vs. PIR

Os sensores de IR e PIR detectam energia infravermelha, mas funcionam de maneira diferente e servem a propósitos diferentes.Aqui está uma comparação dos sensores IR e PIR em termos de função, alcance e uso:

Aspecto	Sensor IR (infravermelho)	Sensor PIR (passivo Infravermelho)
Tipo de operação	Ativo - emite luz de infravermelho e detecta sua reflexão	Passivo - detecta a radiação IR emitida naturalmente por quente objetos
Princípio de trabalho	Emite infravermelho por meio de um LED de IR e detecta reflexões usando um fotodiodo	Usa um sensor piroelétrico para perceber mudanças na térmica Radiação IR
Alvo de detecção	Detecta qualquer objeto que reflita o IR, independentemente do calor	Capta especificamente o movimento de objetos de corpo quente Como pessoas ou animais
Emissão de luz	Emite ativamente luz infravermelha no espectro próximo IR	Não emite luz;detecta passivamente as mudanças de infravermelho ambiental
Aplicações	Comum na detecção de objetos, seguidores de linha, contadores e detecção de alcance	Usado na detecção de movimento para segurança, controle de iluminação, e sistemas de economia de energia
Faixa de detecção	Geralmente curto, cerca de 2 a 20 cm, embora isso possa ser estendido com lentes	Cobre áreas maiores, normalmente de 3 a 10 metros, extensível a 15 metros com óptica
Campo de visão	Estreito e focado;requer linha de visão direta	Amplo campo de visão, tipicamente entre 90 ° e 180 ° horizontalmente
Consumo de energia	Moderado - energia constante necessária para o LED IR	Muito baixo-adequado para aplicações movidas a bateria
Tempo de resposta	Detecção de objetos rápida e imediata	Mais lento, depende do movimento através das zonas de detecção
Sensibilidade ambiental	Pode ser afetado por níveis de luz, poeira e superfície refletividade	Sensível às mudanças de temperatura e ar quente em movimento
Tipo de saída do sinal	Sinais analógicos ou digitais com base na reflexão da luz intensidade	Geralmente produz a produção digital alta/baixa com base no movimento detectado
Estabilidade de saída	Pode variar devido a diferenças na cor do objeto, brilho ou iluminação	Permanece estável, a menos que o movimento seja detectado
Detecção na escuridão	Funciona com eficiência na escuridão completa	Funciona igualmente em luz e escuro, pois detecta calor, não leve
Dependência da temperatura	Não afetado pela temperatura do objeto	Requer um contraste de calor entre o alvo e fundo
Sensibilidade da direção	Detecta qualquer coisa diretamente no caminho de seu feixe	Responde apenas ao movimento cruzando várias zonas de detecção
Tolerância à interferência	Suscetível à interferência da luz solar e brilhante superfícies	Pode fazer falsamente de fontes de calor como a luz solar ou correntes de ar quente
Tamanho e integração	Pequeno e fácil de incorporar em robótica ou eletrônica	Muitas vezes maior devido à lente e sensor Fresnel componentes
Manutenção	Uportagem baixa, mas a limpeza ocasional da lente pode ser necessário	Também baixo, mas pode degradar em ambientes empoeirados ou arejados
Facilidade de uso	Simples de configurar com botões de ajuste ou microcontrolador apoiar	Fácil de configurar, normalmente plug-and-play com digital saída
Módulos comuns	TCRT5000, GP2Y0A21YK e outros emissores de RI pares	Módulos PIR baseados em HC-SR501, AM312 e RE200B

Vantagens e desvantagens dos sensores de infravermelho

Vantagens

• Trabalhe sem contato físico: os sistemas infravermelhos (IR) operam sem a necessidade de interação física direta, tornando -os ideais para aplicações como controles sem toque, sensores e dispositivos de comunicação.

• Tempo de resposta rápido (milissegundos): os sensores e sistemas de IR podem detectar alterações e responder em milissegundos, tornando-os adequados para aplicações de alta velocidade, como detecção de objetos ou controle remoto.

• Pequeno e fácil de instalar: os componentes de IR são de tamanho compacto, permitindo integração flexível em vários dispositivos e sistemas, geralmente exigindo um esforço ou espaço mínimo de instalação.

• Uso de baixa potência: os sistemas infravermelhos consomem relativamente pouca energia elétrica, tornando-os eficientes em termos de energia e adequados para dispositivos operados por bateria ou portáteis.

• Resistente ao ruído elétrico: como os sinais de RI são ópticos e não elétricos, eles são menos suscetíveis à interferência do ruído eletromagnético, o que aumenta a confiabilidade do sinal em ambientes eletricamente barulhentos.

Desvantagens

• Faixa limitada (normalmente abaixo de 1 metro): os sistemas de IR geralmente operam em distâncias curtas, geralmente menos que um metro, o que restringe seu uso em aplicações de comunicação ou detecção de longo alcance.

• Sensível à luz ambiente: fontes fortes de luz ambiente, especialmente a luz solar, podem interferir nos sinais de infravermelho, levando a uma precisão ou desempenho reduzido em ambientes bem iluminados.

• Pode ser bloqueado por superfícies de fumaça, poeira ou escuro: os sinais infravermelhos podem ser absorvidos ou espalhados por fumaça, poeira ou superfícies escuras não reflexivas, o que pode causar perda de sinal ou eficácia reduzida do sensor.

• As reflexões podem causar leituras incorretas: superfícies brilhantes ou reflexivas podem rejeitar os sinais de RI imprevisivelmente, levando a leituras falsas ou interferência na precisão da medição e detecção.

• Range mais lento e mais curto para a transmissão de dados em comparação com os sistemas de RF: em comparação com a comunicação de radiofrequência (RF), os sistemas de IR geralmente oferecem velocidades de transferência de dados mais baixas e faixas de transmissão mais curtas, limitando sua aplicação na transmissão de dados de alta velocidade ou longa distância.

• As fontes de IR de alta potência podem ser prejudiciais aos olhos: fortes emissões de infravermelho, especialmente de fontes de alta intensidade, como lasers ou LEDs de RI, podem representar riscos de segurança e potencialmente danificar a visão da exposição prolongada ou direta.

Aplicações de sensores de IR

Segurança

Os sensores infravermelhos (IR) ajudam a manter os lugares seguros.Eles podem sentir quando alguém se move nas proximidades e acende as luzes ou aciona um alarme.Esses sensores são frequentemente usados ​​em residências, escritórios e lojas para interromper os arrombamentos.Eles podem trabalhar mesmo no escuro, por isso são ótimos para uso noturno.Algumas câmeras usam IR para ver no escuro também.Como os sensores de RI não precisam tocar em nada para funcionar, eles são uma maneira inteligente e segura de ajudar a proteger pessoas e propriedades.

Robótica

Os robôs usam sensores de IR para "ver" e se mover com segurança.Esses sensores ajudam os robôs a saber quando algo está na frente deles, para que não o encontrem.Alguns robôs seguem as linhas no solo usando o IR para dizer a diferença entre as cores.O IR também ajuda os robôs a permanecer no caminho certo e a evitar cair nas bordas.Como os sensores de RI funcionam rapidamente e não precisam tocar em nada, eles são muito úteis para tornar os robôs inteligentes e seguros.

Assistência médica

Em hospitais e clínicas, os sensores de RI ajudam médicos e enfermeiros a verificar a saúde das pessoas sem tocá -los.Os termômetros de IR podem tomar sua temperatura apenas apontando para a testa.Algumas máquinas usam o IR para ver como as pessoas respiram enquanto dormem.As câmeras IR podem mostrar pontos quentes e frios no corpo, o que ajuda a encontrar lesões ou infecções.Esses sensores são limpos, rápidos e seguros, e é por isso que são usados ​​em muitas ferramentas médicas hoje.

Indústria

As fábricas usam sensores de infravermelho para manter as coisas funcionando sem problemas e com segurança.Esses sensores podem contar itens em uma correia em movimento ou verificar se uma máquina está ficando muito quente.Eles também podem identificar fogo ou chamas rapidamente, o que ajuda a interromper acidentes.Como os sensores de RI não precisam tocar em nada, eles duram mais e funcionam bem em lugares sujos ou barulhentos.Eles ajudam a tornar o trabalho mais rápido, mais seguro e mais confiável em muitos tipos de indústrias.

Ambiente

Os sensores de RI ajudam a cuidar do meio ambiente.Eles podem identificar vazamentos de gás ou incêndios antes que as pessoas os notem.Nas florestas, eles estão acostumados a observar incêndios florestais.Eles também podem ajudar a rastrear a poluição encontrando mudanças de temperatura ou gás no ar.Esses sensores trabalham sem tocar em nada e podem alcançar lugares difíceis para as pessoas chegarem.São ferramentas úteis para manter o ambiente limpo e seguro.

Imagem

Os sensores de IR são usados ​​em câmeras especiais que veem calor em vez de luz.Essas câmeras mostram o que é quente e o que é frio, mesmo no escuro.Os bombeiros os usam para encontrar pessoas em edifícios esfumaçados.As equipes de polícia e resgate os usam à noite para procurar pessoas desaparecidas.As câmeras IR também são usadas em residências para encontrar lugares onde as fugas de calor.Isso ajuda a economizar energia.

Comunicação

Os sensores de RI também podem enviar pequenas quantidades de informações entre os dispositivos.É assim que um controle remoto fala com uma TV.Alguns telefones e laptops usam o IR para enviar arquivos para frente e para trás.Embora outras tecnologias como o Bluetooth agora sejam mais comuns, o IR ainda é usado quando você quer algo simples, barato e seguro.Funciona melhor quando os dispositivos estão próximos e voltados para o outro.É uma maneira rápida para as máquinas compartilharem dados sem fios.

Conclusão

Os sensores de IR ajudam a detectar objetos, calor e movimento sem precisar tocar em nada.Eles usam luz infravermelha invisível para fazer isso.Alguns sensores de RI enviam luz e esperam que ele se recupere.Outros apenas detectam calor de pessoas ou coisas.Esses sensores são pequenos, rápidos e usam muito pouca energia.Eles são usados ​​em muitos lugares, como alarmes domésticos, navegação por robôs, ferramentas médicas, máquinas de fábrica e até em telefones ou controles remotos.Embora possam ter problemas com a luz solar ou a curta distância, os sensores de RI ainda são muito úteis e amplamente utilizados na vida e na tecnologia cotidianas.
