Guia de comparação LGA vs BGA para design de sistemas eletrônicos

Neste artigo, você aprenderá as principais diferenças entre os pacotes LGA (Land Grid Array) e BGA (Ball Grid Array).Você entenderá como cada pacote é construído, como ele se conecta ao PCB e onde é comumente usado.O conteúdo também compara sua estrutura, desempenho e vantagens e desvantagens práticas.Ao final, você saberá como escolher o pacote certo com base nas suas necessidades de design.

Catálogo

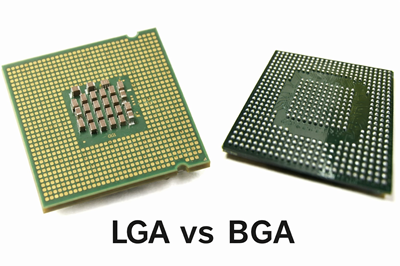

Figura 1. Visão geral de LGA vs BGA

O que é LGA (Land Grid Array)?

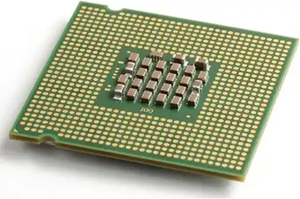

Figura 2. Pacote LGA

LGA (Land Grid Array) é um tipo de pacote IC onde almofadas condutoras planas, chamadas de terras, estão localizadas na parte inferior do componente, em vez de pinos ou esferas de solda.Essas terras fazem contato com pinos acionados por mola em um soquete da placa de circuito impresso, criando uma conexão elétrica sem soldagem permanente.Este design é amplamente utilizado em CPUs e processadores de alto desempenho porque permite fácil instalação e substituição.O pacote em si não contém elementos de solda, portanto a conexão final é definida pela interface do soquete e não pelo chip.Esta estrutura também simplifica a inspeção visual, uma vez que os contatos são acessíveis na superfície.

O que é BGA (Ball Grid Array)?

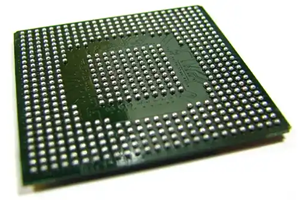

Figura 3. Pacote BGA

BGA (Ball Grid Array) é um pacote de montagem em superfície que usa uma série de pequenas bolas de solda na parte inferior do chip para formar conexões elétricas.Durante a montagem, essas bolas de solda derretem em um processo de refluxo e se ligam diretamente às almofadas da PCB, criando juntas permanentes.Este método de empacotamento permite um layout compacto com um grande número de interconexões em um espaço reduzido.Os pacotes BGA são comumente usados ​​em eletrônicos de alta densidade, como smartphones, GPUs e sistemas embarcados.As esferas de solda também ajudam a distribuir o estresse mecânico pela embalagem durante a operação.

LGA vs BGA: diferenças físicas e estruturais

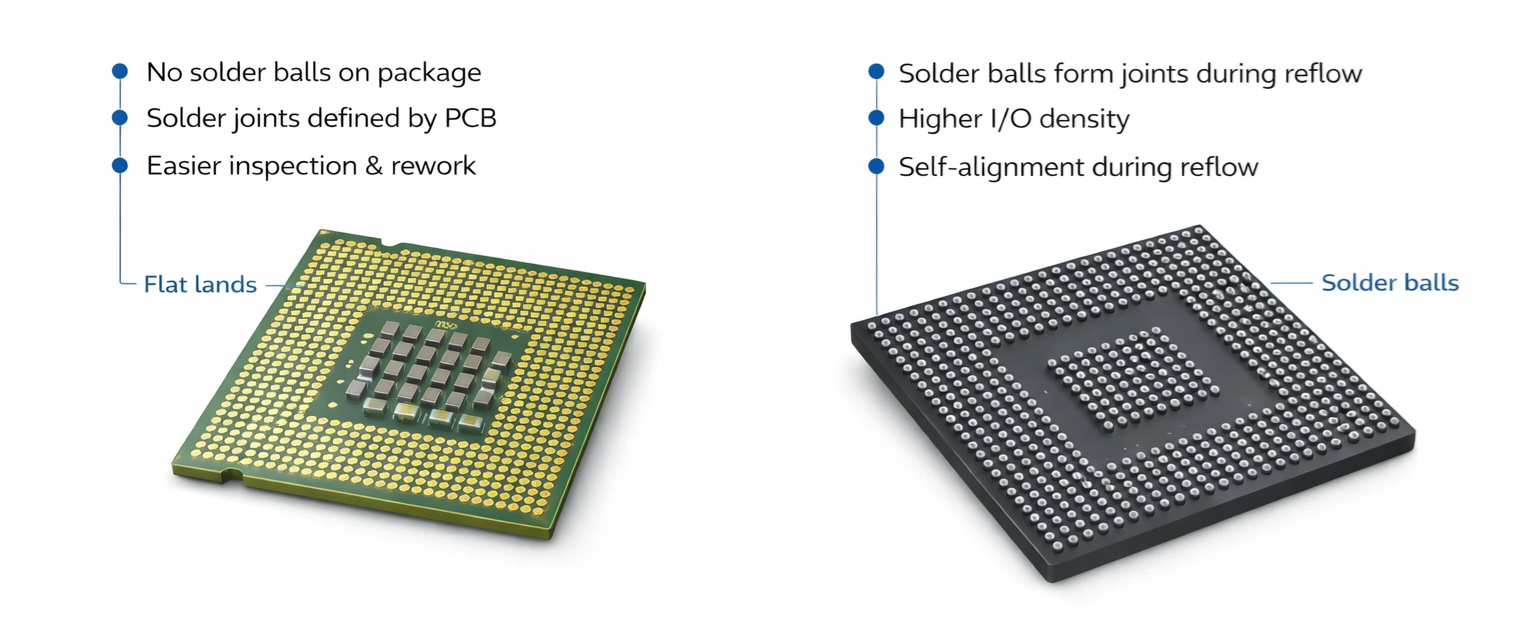

Figura 4. Comparação Estrutural

Os pacotes LGA usam superfícies metálicas planas dispostas em uma grade na parte inferior do chip, que se alinham com os pinos correspondentes em um soquete.Esses pacotes exigem um sistema de retenção mecânica, como um soquete e um mecanismo de travamento, para manter uma pressão de contato confiável.A ausência de esferas de solda significa que o chip em si não se liga diretamente ao PCB, tornando-o removível e reutilizável.O layout é definido por placas de contato expostas que são claramente visíveis e acessíveis para inspeção.Em contraste, o método de montagem depende do alinhamento preciso dentro do soquete, em vez da fixação por solda.Como pode ser visto na figura, a superfície plana e uniforme da almofada distingue o LGA de outros tipos de embalagens.

Os pacotes BGA, por outro lado, apresentam uma série de esferas de solda que atuam tanto como conexões elétricas quanto como âncoras mecânicas.Essas bolas de solda são pré-fixadas à embalagem e derretem durante o processo de refluxo para formar juntas permanentes com o PCB.Ao contrário do LGA, os componentes BGA são montados diretamente na placa sem soquete, tornando-os não removíveis sem equipamento de retrabalho especializado.As conexões ficam escondidas sob a embalagem, o que torna a inspeção visual mais desafiadora.A grade de esferas de solda também permite espaçamentos mais estreitos e maior número de pinos dentro da mesma área ocupada.Conforme mostrado na figura, os contatos esféricos elevados diferenciam claramente a estrutura do BGA das superfícies planas do LGA.

LGA vs BGA: desempenho térmico e elétrico

Desempenho Aspecto	LGA (Rede Terrestre Matriz)	BGA (Grade de Bola Matriz)
Térmico Dissipação	Transferência de calor depende do contato do soquete e da eficiência do dissipador de calor;um pouco menos direto caminho térmico	Solda direta a conexão ao PCB melhora a condução de calor e a eficiência de propagação
Térmico Resistência (θJA)	Normalmente mais alto devido às camadas de interface entre o pacote e o PCB	Térmica inferior resistência devido à fixação direta e melhor caminho de fluxo de calor
Calor Uniformidade de distribuição	Pode ter irregularidade transferência de calor dependendo da distribuição da pressão de contato	Mais uniforme distribuição de calor entre juntas de solda e PCB
Integridade do Sinal	Um pouco mais longo caminho do sinal através do soquete pode introduzir variação de impedância	Curto, direto conexões reduzem a perda de sinal e melhoram a integridade
Parasita Indutância	Maior devido a pinos de soquete e interface de contato	Menor devido a conexões compactas de esfera de solda
Elétrica Resistência	Varia dependendo na pressão de contato e limpeza dos pinos do soquete	Baixo e estável devido a juntas de solda metalúrgica permanentes
Entrega de energia Eficiência	Bom, mas depende da qualidade do soquete e da consistência do contato do pino	Mais eficiente devido a caminhos de baixa impedância e conexões estáveis
Alta frequência Desempenho	Pode experimentar menor degradação do sinal em frequências muito altas	Mais adequado para projetos de RF e de alta velocidade devido ao comprimento mínimo do caminho do sinal
Eletromagnético Desempenho	Um pouco mais alto Risco de EMI devido a caminhos de interconexão mais longos	Menor EMI devido a layout compacto e circuitos elétricos mais curtos
Confiabilidade Sob carga	O desempenho pode variam com o tempo devido ao desgaste ou contaminação nos contatos do soquete	Altamente estável desempenho ao longo do tempo devido a juntas de solda fixas

Vantagens e desvantagens da LGA

Vantagens da LGA

• Permite fácil instalação e substituição sem solda, tornando-o ideal para sistemas atualizáveis.

• Simplifica a inspeção e manutenção, pois os contatos ficam expostos e acessíveis.

• Reduz o risco de danos à embalagem durante o manuseio porque não há pinos frágeis no chip.

• Suporta altas contagens de pinos enquanto mantém a confiabilidade mecânica através do design do soquete.

Desvantagens da LGA

• Requer um soquete, aumentando o custo geral do sistema e a complexidade da placa.

• A confiabilidade do contato depende da pressão consistente e da condição do soquete.

• Maior pegada mecânica em comparação com pacotes montados diretamente.

• Suscetível a problemas de conexão se ocorrer contaminação ou desalinhamento.

Vantagens e desvantagens do BGA

Vantagens do BGA

• Permite densidade de E/S muito alta em um espaço compacto para eletrônicos modernos.

• Fornece fortes conexões mecânicas e elétricas através de juntas soldadas.

• Melhora o desempenho elétrico com caminhos de sinal mais curtos e menor indutância.

• Suporta transferência térmica eficiente através de fixação direta de PCB.

Desvantagens do BGA

• Difícil inspecionar as juntas de solda, pois elas ficam escondidas sob a embalagem.

• Requer equipamentos especializados para processos de montagem e retrabalho.

• Não é facilmente substituível depois de soldado na PCB.

• Defeitos de fabricação, como vazios de solda ou pontes, podem ser mais difíceis de detectar.

Como escolher entre pacotes LGA e BGA?

1. Definir requisitos de manutenção

Se o seu produto exigir atualizações fáceis ou substituição em campo, o LGA normalmente é mais adequado porque permite a instalação não permanente.Isto é especialmente importante em sistemas como computadores desktop ou servidores onde os componentes podem precisar ser trocados.O BGA, por outro lado, destina-se à montagem permanente e não foi projetado para substituição frequente.Considere com que frequência ocorrerão manutenções ou atualizações durante o ciclo de vida do produto.A seleção com base na capacidade de manutenção ajuda a reduzir os custos operacionais e o tempo de inatividade a longo prazo.

2. Avalie as restrições de tamanho e espaço

Para dispositivos compactos, como smartphones ou sistemas embarcados, o BGA é frequentemente preferido devido ao seu menor tamanho e maior densidade.LGA requer espaço adicional para soquetes e sistemas de retenção mecânica, o que pode aumentar o tamanho da placa.Em projetos com espaço limitado, minimizar o espaço ocupado é bom para o formato geral do produto.BGA permite layouts mais compactos e uso mais eficiente da área de PCB.Esta etapa garante que sua escolha de pacote esteja alinhada com as limitações físicas do projeto.

3. Considere as capacidades de fabricação

Seu processo de montagem disponível desempenha um papel importante na seleção do pacote.O BGA requer soldagem por refluxo controlado e ferramentas de inspeção, como sistemas de raios X, que podem não estar disponíveis em todas as configurações de fabricação.LGA, por outro lado, simplifica a montagem usando soquetes em vez de solda.Avalie se sua linha de produção pode suportar a complexidade da montagem BGA.Combinar o tipo de embalagem com a capacidade de fabricação evita riscos de produção.

4. Analise os requisitos de desempenho

Aplicações de alta velocidade e alta frequência geralmente se beneficiam do BGA devido aos caminhos elétricos mais curtos e à melhor integridade do sinal.LGA ainda pode suportar aplicações de alto desempenho, mas depende da qualidade e do design do soquete.Se a sua aplicação envolve desempenho elétrico exigente, a escolha do pacote torna-se importante.Considere fatores como velocidade do sinal, ruído e estabilidade do fornecimento de energia.Isso garante desempenho ideal para seu caso de uso específico.

5. Avalie as restrições de custos

As considerações orçamentárias incluem custos de componentes e de sistema.LGA pode aumentar o custo devido a soquetes e peças mecânicas, enquanto o BGA pode reduzir a complexidade da placa, mas aumentar as despesas de fabricação.O custo total deve incluir montagem, testes e possível retrabalho.Avalie as compensações entre custos iniciais e de longo prazo.Escolher o equilíbrio certo ajuda a manter a lucratividade e a escalabilidade.

6. Determine as necessidades de confiabilidade

Para aplicações expostas a vibrações, ciclos térmicos ou ambientes agressivos, o BGA geralmente oferece maior estabilidade mecânica devido às conexões soldadas.LGA depende de pressão mecânica, que pode ser menos robusta em condições extremas.Os requisitos de confiabilidade variam dependendo do setor, como eletrônico automotivo ou industrial.Considere os fatores de estresse ambiental ao selecionar o pacote.Esta etapa garante durabilidade a longo prazo e confiabilidade do produto.

Aplicações de pacotes LGA e BGA

Exemplos de componentes LGA

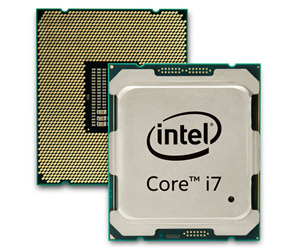

Figura 5. Exemplos de componentes LGA

• CPUs de desktop e servidor - Muitos processadores, como as séries Intel Core e Xeon, usam embalagens LGA para instalação baseada em soquete.Isso permite atualizar ou substituir CPUs sem soldar.O design suporta altas contagens de pinos necessárias para tarefas de processamento complexas.É amplamente utilizado em computadores pessoais e data centers.

• Controladores de interface de rede - Certos controladores Ethernet adotam pacotes LGA para permitir integração modular em placas-mãe.Isso ajuda a simplificar a manutenção e a substituição de hardware de rede.O pacote suporta conexões elétricas estáveis ​​para transferência de dados em alta velocidade.É comumente encontrado em equipamentos de rede corporativa.

• CIs de gerenciamento de energia - Alguns dispositivos de controle de energia usam LGA para contato confiável e desempenho térmico.O design de almofada plana garante uma conexão consistente com o PCB ou soquete.Esses componentes são utilizados em sistemas de regulação de tensão e distribuição de energia.Seu design oferece suporte à integração eficiente em nível de sistema.

• Módulos RF - LGA é usado em certos módulos de RF onde são necessários tamanho compacto e contato confiável.O pacote suporta manipulação de sinais de alta frequência com conexões estáveis.É frequentemente usado em dispositivos de comunicação e sistemas sem fio.A estrutura permite fácil integração em projetos modulares.

• Processadores incorporados - Alguns módulos de computação embarcados usam embalagens LGA para flexibilidade em sistemas industriais.Isso permite atualizações e manutenção mais fáceis em aplicações de longa duração.O pacote suporta operação estável em ambientes controlados.É comumente usado em sistemas de automação e controle.

Exemplos de componentes BGA

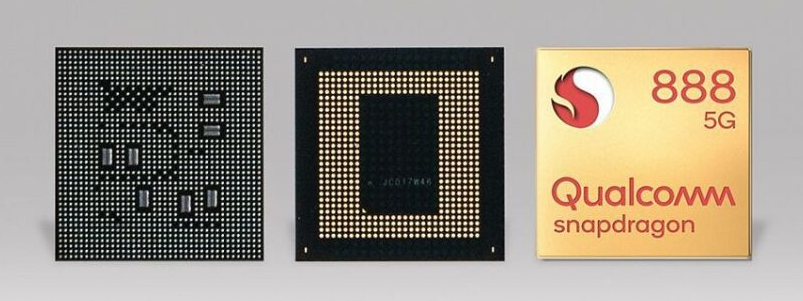

Figura 6. Exemplos de componentes BGA

• Unidades de processamento gráfico (GPUs) - As GPUs geralmente usam empacotamento BGA para suportar alta densidade de pinos e transferência rápida de dados.O design compacto permite a integração em placas gráficas e laptops.As conexões soldadas melhoram o desempenho e a confiabilidade sob cargas de trabalho pesadas.Este pacote é importante para sistemas gráficos modernos de alto desempenho.

• Processadores SoC móveis Os processadores de smartphones, como os da série Snapdragon, contam com BGA para um design compacto e eficiente.O pacote suporta alta integração de recursos de CPU, GPU e conectividade.Ele permite perfis de dispositivos finos e alto poder de processamento.Isso o torna ideal para eletrônicos móveis e portáteis.

• Matrizes de portas programáveis em campo (FPGAs) - FPGAs geralmente usam pacotes BGA para acomodar um grande número de conexões de E/S.O design suporta operações lógicas complexas e comunicação de alta velocidade.Esses componentes são usados ​​em sistemas de telecomunicações, IA e processamento de dados.O pacote garante desempenho estável em aplicações exigentes.

• Chips de memória (DRAM/Flash) - Muitos dispositivos de memória usam embalagens BGA para empilhamento de alta densidade e layout de PCB eficiente.O tamanho reduzido permite que vários chips sejam colocados próximos uns dos outros.Isso melhora o desempenho do sistema e reduz a latência.É amplamente utilizado em eletrônicos de consumo e sistemas de computação.

• Chipsets e controladores - Os chipsets da placa-mãe e os controladores incorporados frequentemente usam BGA para conexões permanentes e confiáveis.O pacote oferece suporte a funcionalidades complexas em um espaço compacto.É comumente usado em laptops, tablets e sistemas embarcados.O design garante estabilidade e desempenho a longo prazo.

Conclusão

LGA e BGA diferem principalmente na forma como se conectam ao PCB, com o LGA usando contatos baseados em soquete e o BGA contando com juntas soldadas.LGA oferece substituição e inspeção mais fáceis, enquanto BGA oferece maior densidade, melhor desempenho elétrico e maior estabilidade mecânica.Cada pacote tem vantagens em termos de custo, capacidade de fabricação e confiabilidade, dependendo da aplicação.A seleção da opção certa depende do equilíbrio entre capacidade de manutenção, restrições de espaço, necessidades de desempenho e capacidades de produção.
