Sistema de circuito aberto versus sistema de circuito fechado: principais diferenças, funcionamento, vantagens e aplicações

Os sistemas de malha aberta e de malha fechada explicam como um sistema responde quando você fornece uma entrada.Neste artigo, você aprenderá o que cada sistema faz, como funciona e por que o feedback é importante no controle de resultados.Você também verá como seus componentes e aplicações diferem.Isso torna mais fácil entender onde cada sistema é comumente usado.

Catálogo

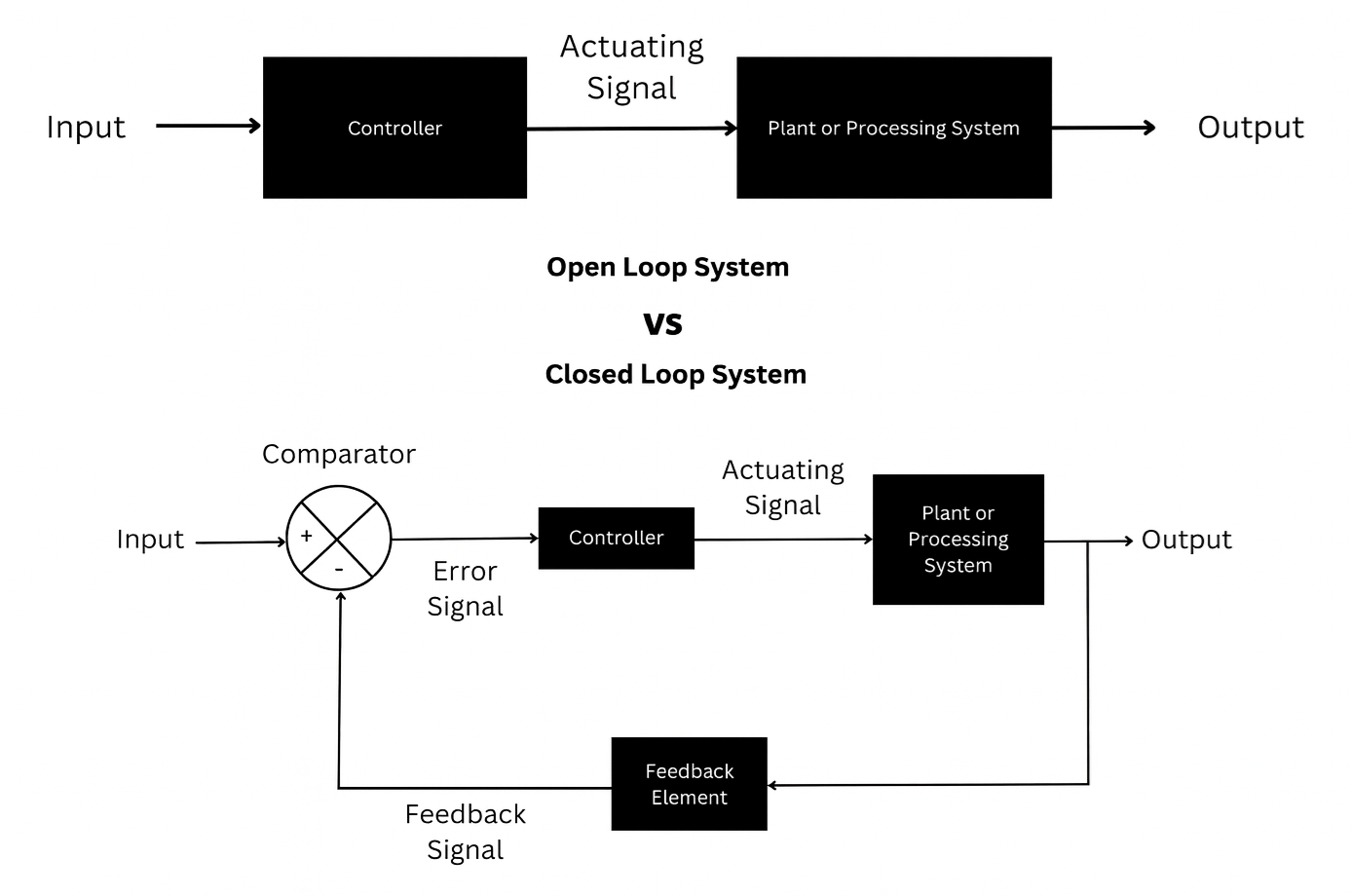

Figura 1. Sistema de Malha Aberta vs Malha Fechada

O que é um sistema de loop aberto?

Um sistema de malha aberta é um tipo de sistema de controle no qual a saída não é monitorada ou comparada com a entrada.A ação de controle é aplicada exclusivamente com base na entrada fornecida, sem considerar o resultado real produzido pelo sistema.Como não existe um mecanismo de feedback, o sistema não consegue detectar ou corrigir erros por si só.Qualquer variação ou perturbação afeta diretamente a saída sem ajuste.O comportamento do sistema depende inteiramente de configurações ou calibrações predefinidas.Os sistemas de controle de malha aberta são normalmente definidos por sua simplicidade e falta de correção automática de erros.

O que é um sistema de circuito fechado?

Um sistema de malha fechada é um sistema de controle que compara continuamente a saída real com a entrada desejada usando feedback.A diferença entre a entrada e a saída, chamada sinal de erro, determina a ação de controle.Esta comparação baseada em feedback permite que o sistema responda automaticamente aos desvios.O controlador ajusta sua saída para reduzir ou eliminar o erro.Como resultado, o sistema mantém um alinhamento mais próximo com o desempenho desejado.Os sistemas de circuito fechado são definidos pela sua capacidade de auto-regulação através de feedback.

Componentes do sistema de malha aberta versus sistema de malha fechada

Componente	Ciclo Aberto Sistema	Fechado Sistema de loop
Entrada / Sinal de referência	Usa uma entrada para iniciar a operação, mas não é comparado com a saída.	Usa uma entrada que é continuamente comparado com a produção real.
Controlador	Envia um fixo ação de controle baseada apenas na entrada.	Ajusta controlar a ação continuamente com base no feedback.
Atuador / Elemento de controle	Opera de acordo com o comando do controlador sem verificação.	Modifica seu ação baseada no feedback do sistema.
Saída / Processo	A saída é produzido, mas não medido ou corrigido.	A saída é monitorado e corrigido para corresponder ao valor desejado.
Sensor / Dispositivo de medição	Nenhum sensor é usado para medir a produção.	Sensores medir a saída e enviar dados para o controlador.
Comentários Caminho/Comparador	Sem comentários comparação de caminho ou erro.	Caminho de feedback e comparador são essenciais para detecção de erros.

Como funciona um sistema de circuito aberto e circuito fechado?

Sistema de Loop Aberto

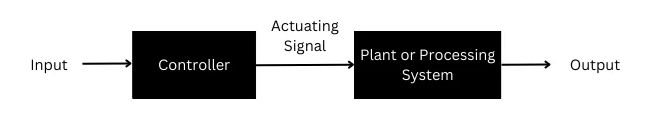

Figura 2. Diagrama de blocos do sistema de malha aberta

Um sistema de malha aberta funciona processando o sinal de entrada sem verificar a saída resultante.Conforme mostrado na figura, a entrada é aplicada diretamente ao controlador, que gera um sinal de atuação.Este sinal de atuação é enviado à planta ou sistema de processamento para produzir a saída.A saída avança apenas e não é retornada ao controlador de nenhuma forma.Como não há caminho de realimentação, o controlador não possui informações sobre a saída real.O sistema completa sua operação assim que a saída é produzida, independentemente de ela corresponder ao resultado pretendido.

Sistema de circuito fechado

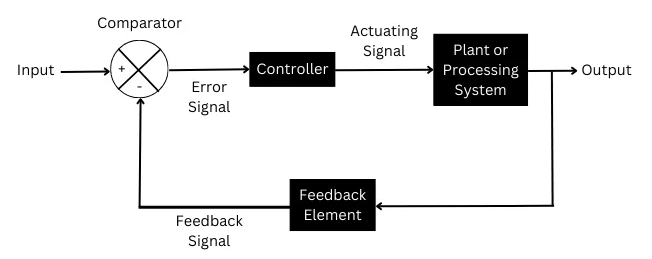

Figura 3. Diagrama de blocos do sistema de malha fechada

Um sistema de malha fechada funciona comparando continuamente a saída com a entrada para controlar a resposta do sistema.Na figura, a entrada é primeiro enviada para um comparador, onde é comparada com o sinal de feedback da saída.Este comparador produz um sinal de erro que representa a diferença entre a entrada desejada e a saída real.O sinal de erro é então enviado ao controlador, que gera um sinal de atuação apropriado.Este sinal de atuação aciona a planta ou sistema de processamento para produzir a saída.A saída é realimentada através de um elemento de feedback para o comparador, formando um loop completo que permite ajuste contínuo.

Aplicações de sistema de circuito aberto versus sistema de circuito fechado

Aplicação Área	Ciclo Aberto Sistema	Fechado Sistema de loop
Doméstico Eletrodomésticos	Lavando máquinas (baseadas em temporizador): Operam por um tempo fixo sem verificar a saída.	Termostatos em aparelhos de ar condicionado e refrigeradores: Ajuste a temperatura usando feedback.
Aquecimento e Cozinhando	Microondas fornos (controlados por tempo): O aquecimento depende apenas do tempo predefinido.	Temperatura controlada fornos: Regular o calor usando sensores.
Tráfego e Transporte	Tempo fixo semáforos: altere os sinais com base no tempo predefinido.	Cruzeiro sistemas de controle: Mantenha a velocidade do veículo usando feedback.
Industriais Máquinas	Transportador correias: Funcionam em velocidade constante sem monitoramento de carga.	Industriais controle de velocidade do motor: Mantém a velocidade sob cargas variadas.
Poder e Sistemas Elétricos	Bateria básica carregadores: Fornece tensão ou corrente fixa.	Automático reguladores de tensão (AVR): mantêm a tensão de saída estável.
Automação e Controle	Baseado em temporizador sistemas de irrigação: Operam por períodos predefinidos.	Baseado em PLC sistemas de controle de processo: Ajuste as operações usando feedback do sensor.
Robótica e Controle de movimento	Simples máquinas repetitivas: Execute movimentos fixos.	Servomotores e braços robóticos: controle a posição e a velocidade com precisão.
Fluido e Controle de nível	Água manual bombas: Operam sem detecção de nível.	Automático controladores de nível de água: iniciam e param as bombas com base no feedback.

Vantagens do sistema de circuito aberto e circuito fechado

Vantagens do sistema de loop aberto

• Design simples e fácil de entender

• Baixo custo devido a menos componentes

• Tempo de resposta rápido

• Fácil construção e manutenção

• Não são necessários sensores ou elementos de feedback

• Operação estável sem oscilações induzidas por feedback

• Ideal para condições operacionais fixas e previsíveis

Vantagens do sistema de circuito fechado

• Alta precisão através de feedback contínuo

• Detecção e correção automática de erros

• Menos afetado por distúrbios externos

• Melhor desempenho sob condições de carga variadas

• Maior confiabilidade e consistência

• Capacidade de estabilizar processos instáveis

• Adequado para aplicações complexas e baseadas em precisão

Desvantagens dos sistemas de malha aberta e malha fechada

Desvantagens do sistema de loop aberto

• Sem feedback, portanto os erros não podem ser corrigidos

• Menor precisão do que sistemas de circuito fechado

• Altamente sensível a perturbações e alterações de parâmetros

• A saída depende inteiramente da calibração

• Fraca adaptabilidade às mudanças nas condições

• Não é adequado para controle complexo ou de precisão

Desvantagens do sistema de circuito fechado

• Design e implementação mais complexos

• Custo mais alto devido a sensores e componentes de feedback

• Requer manutenção e calibração regulares

• Resposta mais lenta devido ao processamento de feedback

• Risco de instabilidade ou oscilações se mal projetado

• A falha dos elementos de feedback pode afetar o desempenho do sistema

Sistema de Loop Aberto vs Sistema de Loop Fechado

Parâmetro	Ciclo Aberto Sistema	Fechado Sistema de loop
Comentários Presença	Sem comentários caminho é usado.	Caminho de feedback é uma parte importante do sistema.
Controle Ação	Ação de controle depende apenas do sinal de entrada.	Controle a ação depende do erro entre entrada e saída.
Erro Correção	Erros não podem ser detectado ou corrigido automaticamente.	Erros são continuamente detectado e corrigido.
Precisão	Baixa precisão devido à ausência de feedback.	Alta precisão devido ao controle de feedback contínuo.
Complexidade	Sistema simples estrutura e design.	Mais complexo devido a sensores e circuitos de feedback.
Estabilidade	Naturalmente estável sob condições fixas.	Estabilidade depende de um design de feedback adequado.
Tempo de resposta	Mais rápido resposta, uma vez que nenhum processamento de feedback está envolvido.	Um pouco mais lento devido ao processo de feedback e comparação.
Perturbação Manuseio	Altamente afetado por perturbações externas.	Menos afetado como o feedback compensa os distúrbios.
Confiabilidade	Menos confiável quando as condições de operação mudam.	Mais confiável sob condições variadas.
Sensor Requisito	Sensores são não é necessário.	Sensores são necessário para medir a produção.
Manutenção	Fácil de manter devido à estrutura simples.	Requer manutenção e calibração regulares.
Adaptabilidade	Pobre adaptabilidade à carga ou mudanças ambientais.	Alto adaptabilidade a mudanças e perturbações.

Conclusão

Os sistemas de malha aberta são simples e de baixo custo, mas não podem corrigir erros porque não usam feedback.Os sistemas de circuito fechado usam feedback para ajustar a saída, tornando-os mais precisos e confiáveis.As diferenças em componentes, operação, vantagens e limitações destacam como o feedback influencia o comportamento do sistema.A escolha entre esses sistemas depende da precisão, complexidade, custo e condições operacionais necessárias.
