Controlador lógico programável (PLC): funcionamento, tipos e aplicações

Um Controlador Lógico Programável (CLP) é o que você usa para automatizar máquinas e processos industriais de forma confiável e controlada.Neste artigo, você aprenderá o que é um PLC, como ele funciona durante seu ciclo de varredura e como seus principais componentes de hardware funcionam juntos.Você também verá os diferentes tipos de CLPs, linguagens de programação comuns e como os dispositivos de entrada e saída conectam o controlador ao equipamento.Ao final, você entenderá claramente onde os CLPs são usados ​​e por que eles são importantes em sistemas de automação.

Catálogo

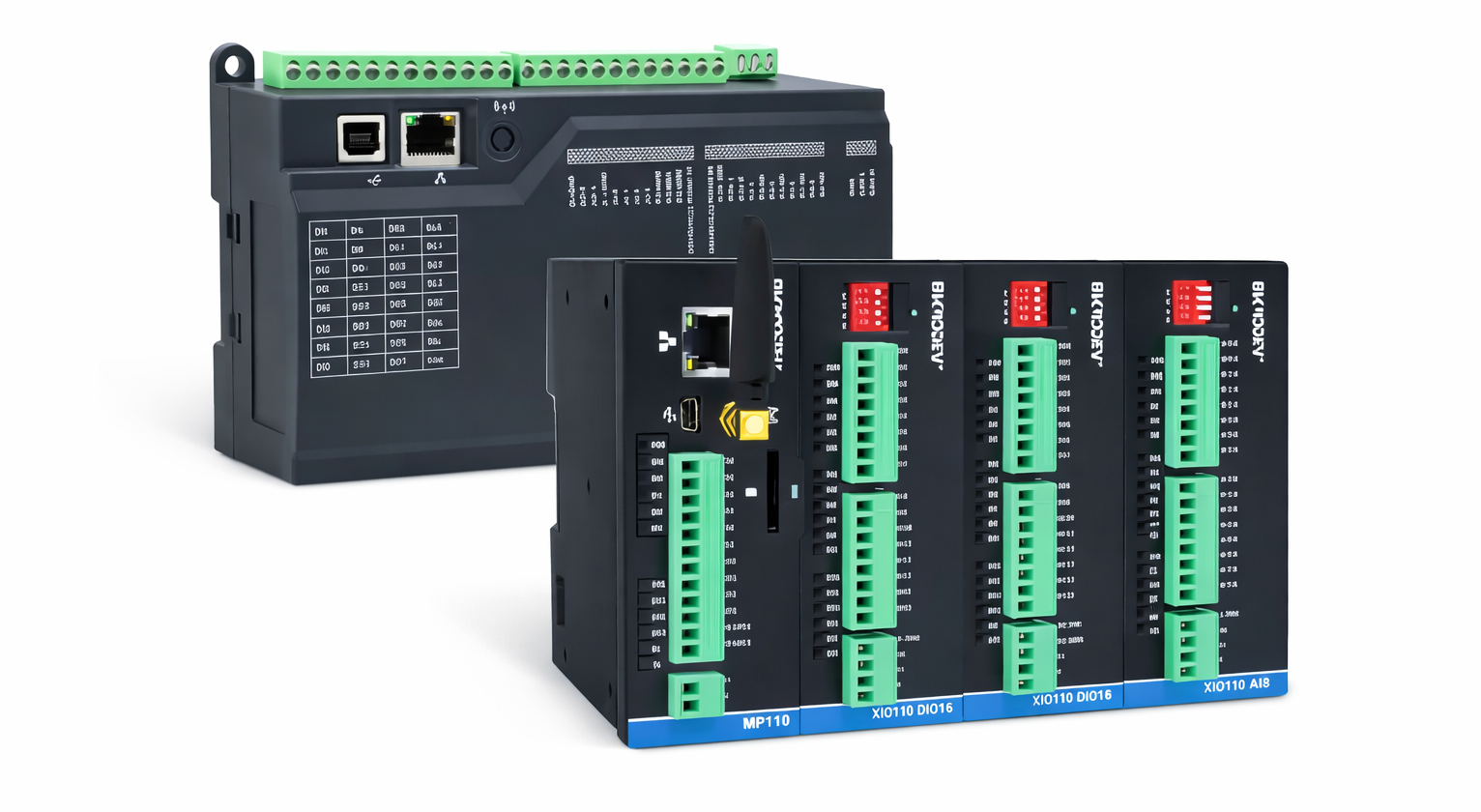

Figura 1. Controlador Lógico Programável (CLP)

O que é um controlador lógico programável?

Um Controlador Lógico Programável (PLC) é um dispositivo de controle industrial robusto usado para automatizar máquinas e processos.Ele foi projetado para lidar com tarefas de controle de maneira confiável em ambientes com ruído elétrico, vibração e mudanças de temperatura.Os CLPs são amplamente utilizados porque fornecem controle estável e repetível usando software em vez de relés conectados.Eles permitem que os sistemas de automação sejam modificados ou expandidos sem religar painéis inteiros.Na automação industrial, os PLCs servem como unidade central de tomada de decisão que coordena entradas e saídas sob uma lógica predefinida.

Como funciona um CLP?

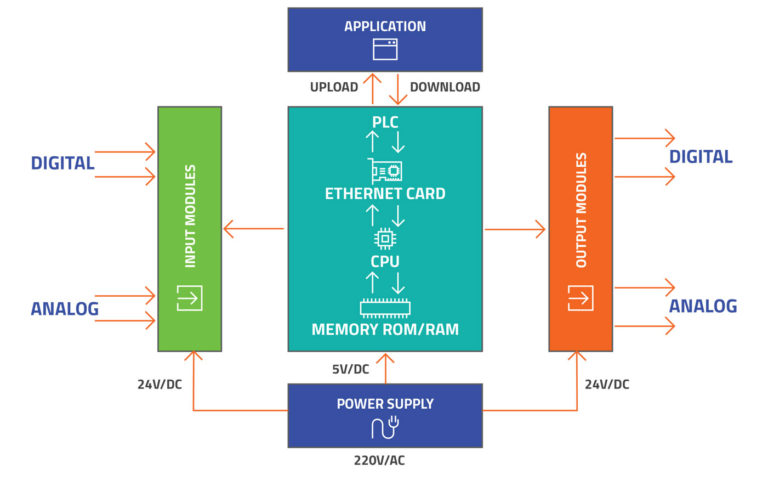

Figura 2. Ciclo Operacional do CLP

Um PLC funciona executando repetidamente um ciclo operacional simples e previsível denominado ciclo de varredura.Conforme mostrado na figura, o processo começa com a varredura de entrada, onde o PLC lê o status atual dos sinais conectados.A seguir, o controlador executa a execução do programa, aplicando a lógica armazenada aos estados de entrada.Após a avaliação da lógica, o PLC realiza a atualização da saída, alterando os sinais de saída de acordo.Esta sequência funciona continuamente em loop, permitindo que o PLC responda rapidamente às alterações.A figura ilustra esse ciclo fechado de leitura, processamento e atualização.Esta operação baseada em ciclos garante controle estável e de tempo em sistemas de automação industrial.

Componentes de um sistema PLC

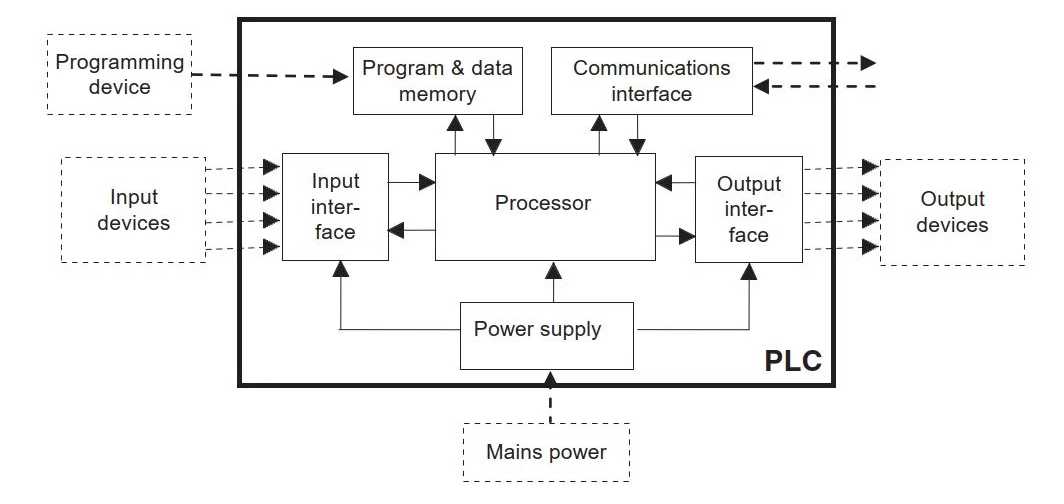

Figura 3. Principais componentes de um sistema PLC

• CPU (Unidade Central de Processamento)

A CPU é o núcleo do CLP e é responsável pelo processamento das instruções de controle.Ele gerencia a execução lógica, a coordenação interna e a operação geral do controlador.A CPU garante um comportamento consistente e determinístico durante tarefas de automação.

• Fonte de alimentação

A fonte de alimentação converte a energia elétrica recebida em tensões reguladas exigidas pelo PLC.Ele fornece energia estável para todos os módulos internos e protege o sistema contra flutuações de tensão.O fornecimento confiável de energia é essencial para a operação contínua.

• Módulos de entrada

Os módulos de entrada recebem sinais de dispositivos externos e os convertem em um formato que o PLC pode reconhecer.Eles fornecem isolamento elétrico e condicionamento de sinal para proteger os circuitos internos.Esses módulos atuam como interface entre o processo físico e o controlador.

• Módulos de saída

Os módulos de saída enviam sinais de controle do PLC para dispositivos externos.Eles traduzem decisões de controle interno em sinais elétricos adequados para equipamentos de campo.O manuseio adequado da saída garante ações de controle precisas e seguras.

• Memória (programa e dados)

A memória PLC armazena programas de controle e dados do sistema necessários para a operação.Ele retém informações de configuração e valores operacionais durante o tempo de execução.A memória garante que o PLC possa executar a lógica de forma consistente entre os ciclos.

• Interfaces de comunicação

As interfaces de comunicação permitem que o PLC troque dados com sistemas externos.Eles suportam integração com outros controladores, sistemas de monitoramento e dispositivos de programação.Essas interfaces permitem a automação coordenada em sistemas maiores.

Tipos de CLPs

CLPs compactos

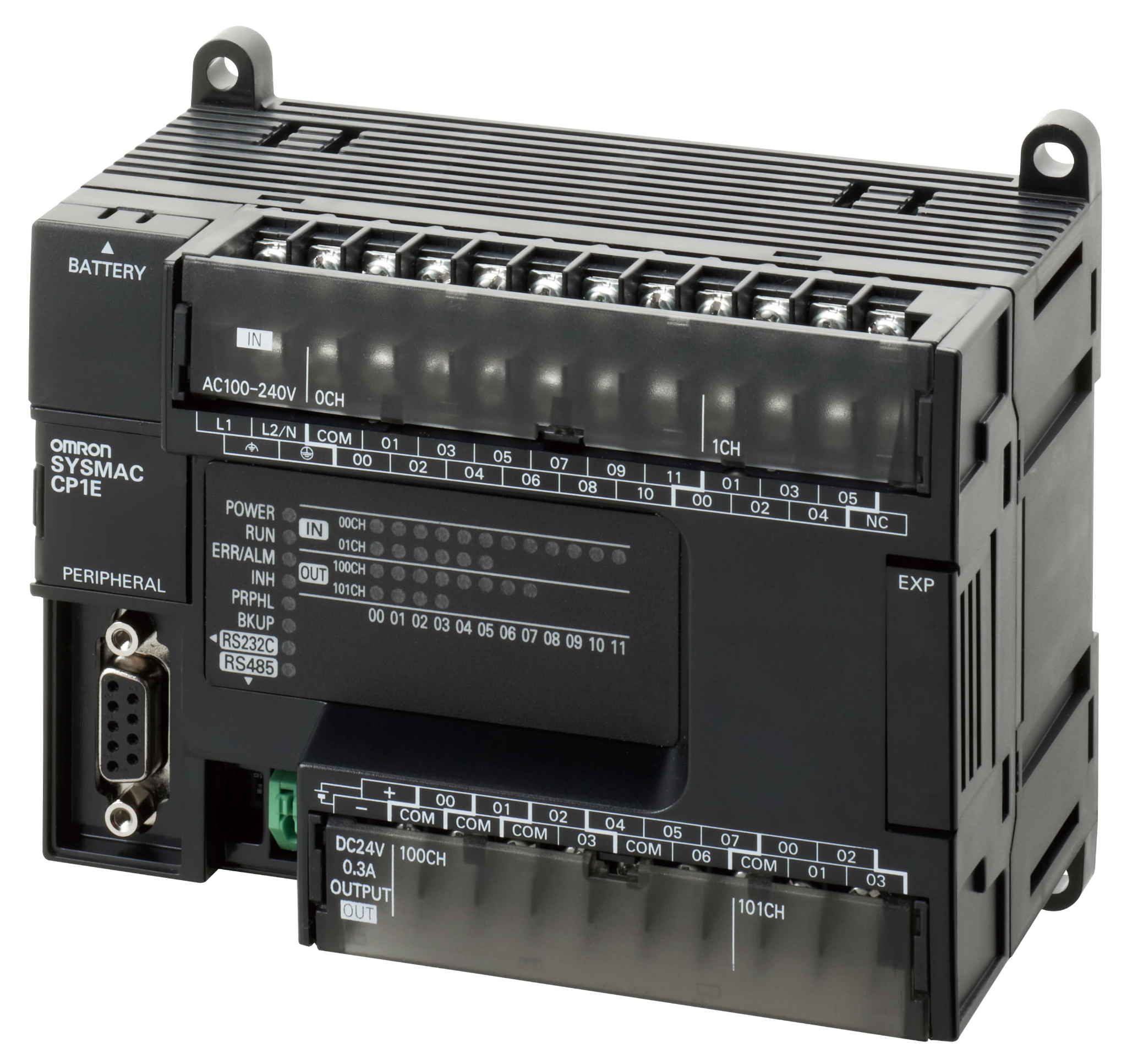

Figura 4. CLP Compacto

Um PLC compacto é um controlador independente com entradas, saídas e funções de processamento fixas em uma unidade.Ele foi projetado para pequenas tarefas de automação onde o espaço e o custo são limitados.A figura mostra como todas as funções de controle estão integradas em uma única caixa.Os CLPs compactos são fáceis de instalar e requerem fiação mínima.Eles são comumente usados ​​em painéis de controle simples e máquinas autônomas.Seu design fixo os torna adequados para aplicações com requisitos estáveis ​​e bem definidos.Os CLPs compactos fornecem controle confiável sem a necessidade de expansão do sistema.

CLPs modulares

Figura 5. CLP Modular

Um PLC modular consiste em módulos separados conectados a um controlador central.Cada módulo executa uma função específica, como processamento ou manipulação de sinal.A figura ilustra como os módulos são dispostos lado a lado para formar um sistema completo.Os CLPs modulares permitem adicionar ou remover módulos conforme mudam os requisitos do sistema.Essa flexibilidade os torna adequados para sistemas de automação de médio a grande porte.A expansão pode ser feita sem substituir todo o controlador.Os PLCs modulares suportam soluções de controle escaláveis ​​e adaptáveis.

CLPs montados em rack

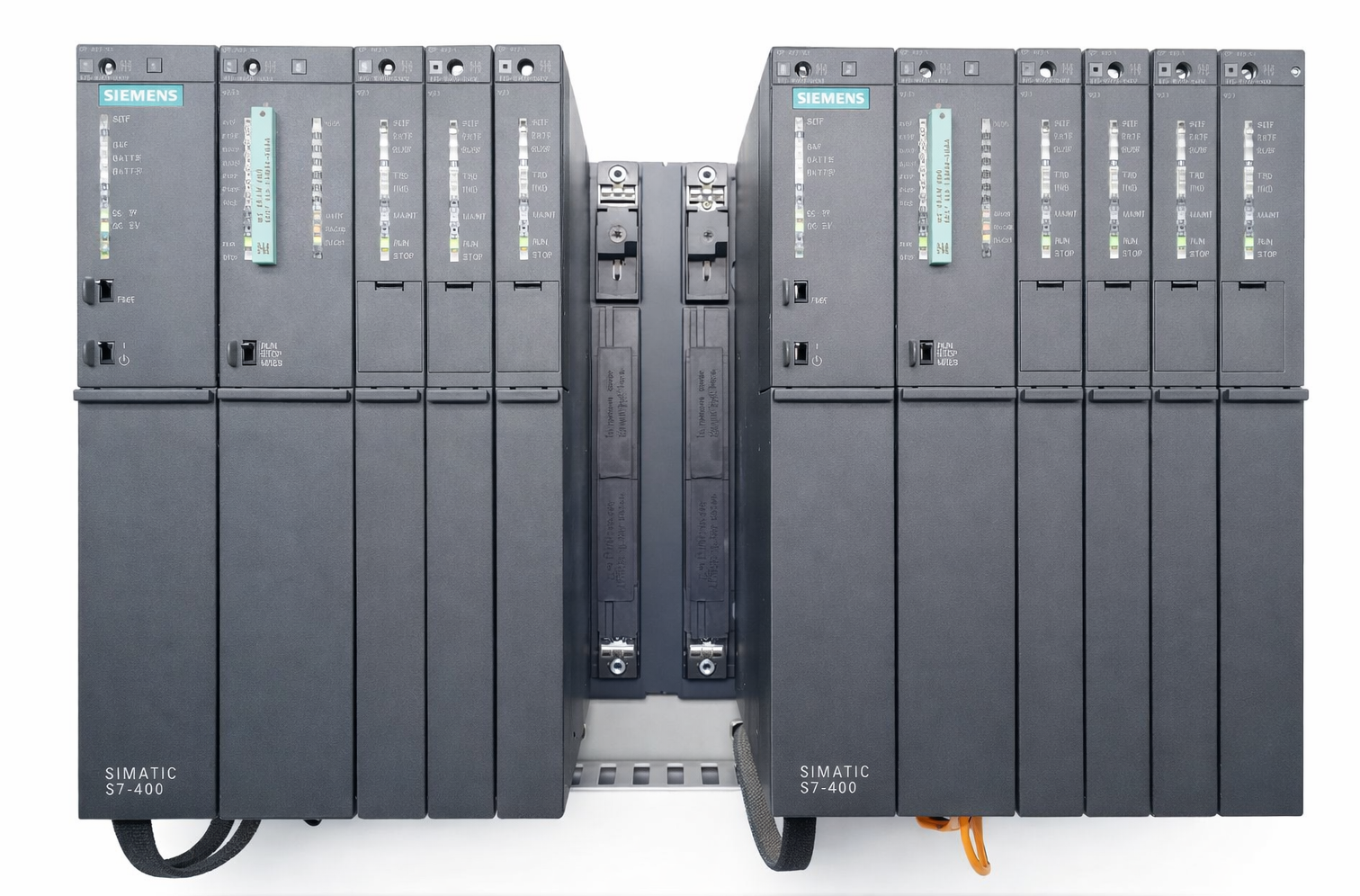

Figura 6. PLC montado em rack

Um PLC montado em rack é um controlador de alta capacidade projetado para grandes sistemas de controle.Ele usa um rack dedicado para acomodar vários módulos funcionais em uma estrutura organizada.A figura mostra módulos instalados em um backplane compartilhado dentro do rack.Os PLCs montados em rack suportam um grande número de sinais e configurações complexas.Eles são construídos para sistemas que exigem alta confiabilidade e operação de longo prazo.Esta estrutura permite fácil manutenção e substituição de módulos.Os CLPs montados em rack são adequados para ambientes de automação exigentes.

CLPs de segurança

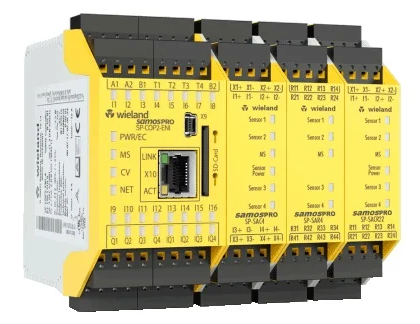

Figura 7. CLP de segurança

Um PLC de segurança é um controlador especializado projetado para lidar com funções de controle relacionadas à segurança.Ele opera separadamente da lógica de controle padrão para garantir uma operação segura e confiável.A figura destaca módulos de segurança dedicados e conexões usadas para tarefas de proteção.Os CLPs de segurança monitoram sinais e mantêm estados seguros do sistema quando ocorrem condições anormais.Eles são construídos com recursos de redundância e detecção de falhas.Os CLPs de segurança garantem respostas controladas e previsíveis em sistemas críticos para a segurança.

Linguagens de programação de CLP

Lógica Ladder (LD)

Ladder Logic (LD) é uma linguagem de programação gráfica de PLC modelada a partir de circuitos tradicionais de controle de relé.Ele representa a lógica de controle usando degraus dispostos entre dois trilhos verticais, semelhantes aos diagramas de escada elétrica.Contatos e bobinas são usados ​​para expressar condições lógicas e controlar ações de forma visual.Essa estrutura torna as relações de controle fáceis de reconhecer e seguir.A lógica ladder mostra claramente como as condições lógicas são combinadas para formar decisões de controle.Devido ao seu layout familiar, é fácil de ler, mesmo para iniciantes.O LD é amplamente utilizado para criar uma lógica de controle PLC clara e sustentável.

Diagrama de Blocos Funcionais (FBD)

O Diagrama de Blocos Funcionais (FBD) é uma linguagem de programação PLC baseada em blocos usada para representar visualmente funções de controle.Organiza a lógica de controle em blocos funcionais conectados por linhas de sinal.Cada bloco executa uma operação específica, como processamento lógico, comparação ou manipulação de sinal.As conexões entre os blocos mostram como os dados fluem pela lógica de controle.Esta estrutura visual ajuda a simplificar relações de controle complexas.O FBD é adequado para representar funções de controle lógicas e contínuas.Ele fornece uma maneira clara e estruturada de construir programas PLC.

Texto Estruturado (ST)

Texto Estruturado (ST) é uma linguagem de programação PLC baseada em texto de alto nível.Descreve a lógica de controle usando instruções legíveis organizadas em um formato estruturado.Esta abordagem permite que condições e cálculos complexos sejam expressos com clareza.O texto estruturado é útil quando a lógica de controle requer expressões matemáticas ou lógicas precisas.O formato escrito ajuda a organizar a lógica em uma ordem clara e lógica.É comumente usado em aplicações de controle avançadas e baseadas em dados.

Lista de instruções (IL)

Lista de Instruções (IL) é uma linguagem de programação PLC de baixo nível baseada em comandos textuais curtos.Representa a lógica de controle como uma sequência de instruções executadas em uma ordem definida.Cada instrução executa uma operação específica nos dados de controle.Este formato é compacto e alinhado com a forma como as instruções de controle são processadas internamente.IL fornece uma maneira direta e estruturada de expressar lógica de controle básica.Ajuda a ilustrar o fluxo das operações de controle individuais.As listas de instruções concentram-se na representação lógica concisa e ordenada.

Gráfico de funções sequenciais (SFC)

Sequential Function Chart (SFC) é uma linguagem de programação PLC usada para organizar a lógica de controle em etapas sequenciais.Representa processos como uma série de estágios definidos conectados por transições.Cada etapa define um estado operacional específico dentro da sequência de controle.As transições indicam as condições necessárias para passar de uma etapa para a próxima.Essa estrutura torna o fluxo geral do processo fácil de entender.SFC é ideal para organizar sequências de controle de várias etapas.Ajuda a simplificar a estrutura da complexa lógica de controle de processos.

Dispositivos de entrada e saída PLC

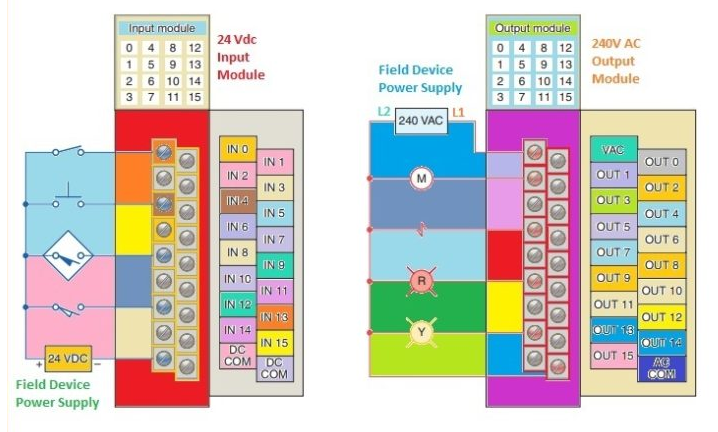

Figura 8. Dispositivos de entrada e saída do CLP

Os dispositivos de entrada e saída do PLC são componentes externos que conectam o controlador ao processo físico.Os dispositivos de entrada enviam sinais do campo para o PLC, enquanto os dispositivos de saída recebem sinais de controle do PLC.Conforme mostrado na figura, os dispositivos de entrada incluem sensores e interruptores que detectam condições físicas.Os dispositivos de saída incluem atuadores, indicadores e motores que executam ações.O diagrama ilustra como os sinais de campo são roteados entre os dispositivos e o controlador.Esta interação permite que o PLC monitore e influencie o processo.Dispositivos de entrada e saída formam o elo de comunicação entre a lógica de automação e o equipamento.

Vantagens de usar CLPs

Os PLCs oferecem vários benefícios importantes que os tornam ideais para automação industrial.

• Alta confiabilidade e operação estável em ambientes agressivos

• Lógica de controle flexível que pode ser modificada através de software

• Fiação reduzida em comparação com sistemas de controle baseados em relés

• Solução de problemas mais rápida através de recursos de diagnóstico

• Fácil escalabilidade para suportar a expansão do sistema

Aplicações de CLPs

1. Linhas de Fabricação e Montagem

Os PLCs controlam transportadores, máquinas e estações de trabalho automatizadas.Eles garantem operação sincronizada e produção consistente.Sua confiabilidade suporta processos de fabricação contínuos.

2. Indústrias de Processo

Nas plantas de processo, os PLCs gerenciam variáveis como nível, vazão e temperatura.Eles ajudam a manter condições operacionais estáveis.Esse controle melhora a consistência do produto e a segurança do processo.

3. Sistemas de automação predial

PLCs são usados para controlar sistemas de iluminação, ventilação e acesso.Eles permitem o monitoramento centralizado das operações do edifício.Isto melhora a eficiência energética e a coordenação do sistema.

4. Sistemas de energia e utilidades

Os PLCs monitoram e controlam equipamentos elétricos e utilitários.Eles apoiam a operação confiável de subestações e instalações de tratamento.A sua resposta rápida melhora a estabilidade do sistema.

5. Transporte e Infraestrutura

Os PLCs gerenciam sistemas de sinalização, monitoramento e auxiliares.Eles ajudam a manter uma operação segura e previsível.Isto suporta a confiabilidade da infraestrutura em grande escala.

PLC x SCADA x DCS

Parâmetro	CLP	SCADA	DCS
Função principal	Controle direto	Monitoramento e supervisão	Controle de processo distribuído
Nível do sistema	Nível de campo	Nível de supervisão	Nível de processo
Execução de Controle	Sim	Não	Sim
Arquitetura do sistema	Centralizado	Monitoramento centralizado	Distribuído
Escopo de controle típico	Máquina ou célula	Visualização de toda a planta	Unidades de processo
Tratamento de dados	Dados de controle	Dados em grande escala	Controle e dados
Interface do usuário	Mínimo	IHM gráfica	IHM integrada
Complexidade do sistema	Baixo a médio	Médio	Alto
Dependência de Rede	Baixo	Alto	Alto
Suporte de redundância	Limitado	Baseado em software	Integrado
Método de Expansão	E/S modular	Dimensionamento de software	Nós distribuídos
Foco na configuração	Controle lógico	Visualização	Coordenação de processos
Foco na Manutenção	Lógica de hardware	Software e dados	Em todo o sistema
Função de integração	Nó de controle	Camada de supervisão	Sistema de controle central

Conclusão

Os CLPs funcionam lendo continuamente entradas, processando lógica e atualizando saídas para controlar máquinas com precisão e consistência.Sua estrutura de hardware, tipos de controladores flexíveis e linguagens de programação padronizadas permitem projetar sistemas para tarefas de automação pequenas e grandes.Ao vincular sensores e atuadores à lógica de controle, os CLPs oferecem controle direto sobre os processos.Sua confiabilidade, flexibilidade e amplo uso em todos os setores fazem deles uma tecnologia central em automação industrial.
