Modulação por largura de pulso (PWM) explicada

A modulação por largura de pulso (PWM) é uma maneira simples e eficiente de controlar a energia elétrica usando sinais digitais.Em vez de alterar a tensão de alimentação, você ajusta quanto tempo o sinal permanece LIGADO e DESLIGADO em cada ciclo para controlar o fornecimento de energia.Este artigo ajuda você a entender como o PWM funciona, como o ciclo de trabalho afeta a saída e por que o PWM é amplamente utilizado em sistemas eletrônicos e de controle.Você também verá como o PWM é aplicado em controladores, tipos de formas de onda e aplicações.

Catálogo

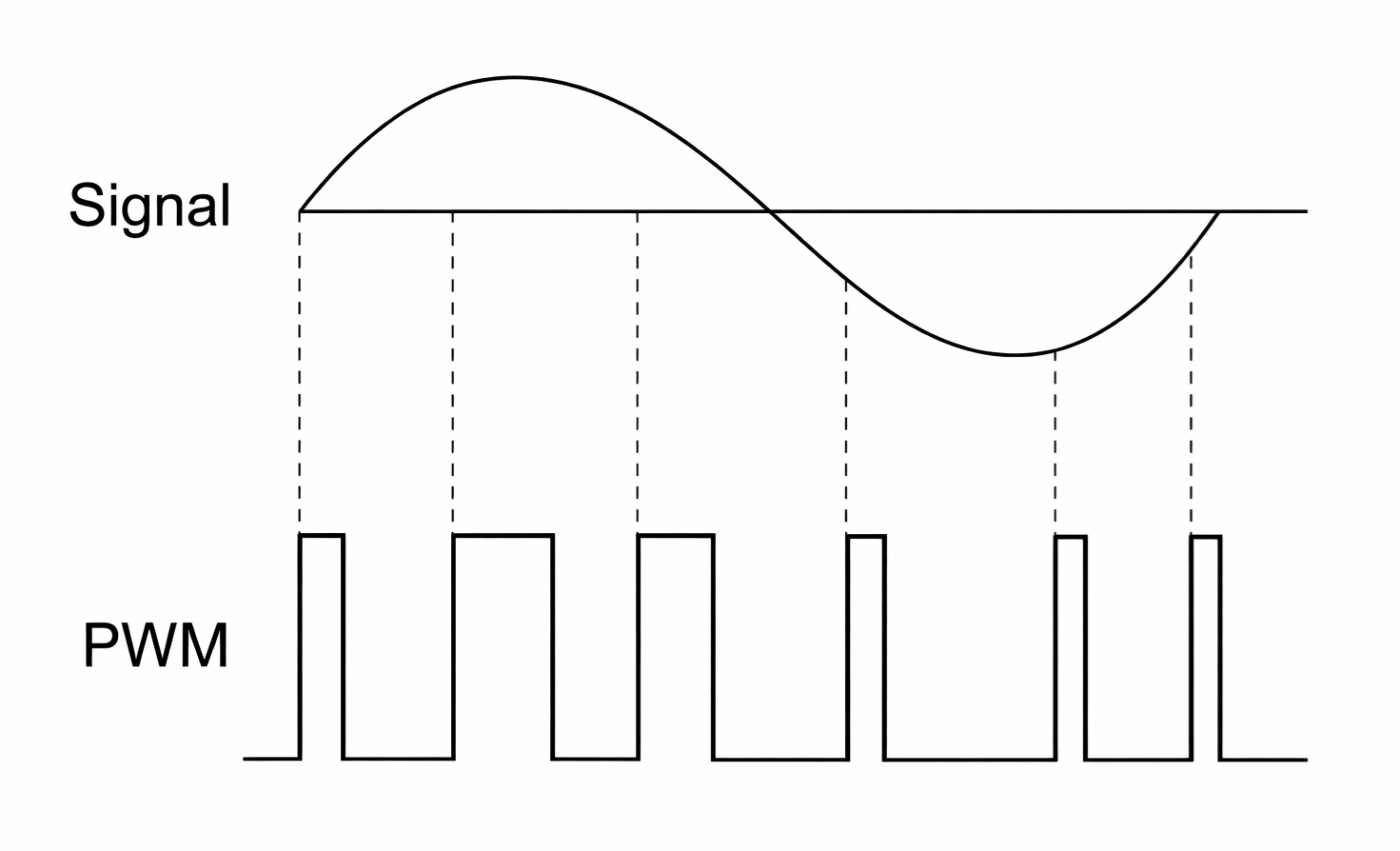

Figura 1. Conceito de modulação por largura de pulso

O que é modulação por largura de pulso?

Modulação por largura de pulso (PWM) é uma técnica de controle digital usada para regular a energia elétrica fornecida a uma carga, variando a proporção do tempo ligado dentro de um período de comutação fixo.Em vez de alterar o nível de tensão de alimentação, o PWM controla a potência efetiva alternando rapidamente o sinal entre os estados totalmente LIGADO e totalmente DESLIGADO.Esta abordagem permite uma regulação de potência eficiente com perda mínima de energia, tornando o PWM amplamente utilizado em acionamentos de motores, controle de LED, conversores de potência e sistemas de controle embarcados.

Como funciona a modulação por largura de pulso?

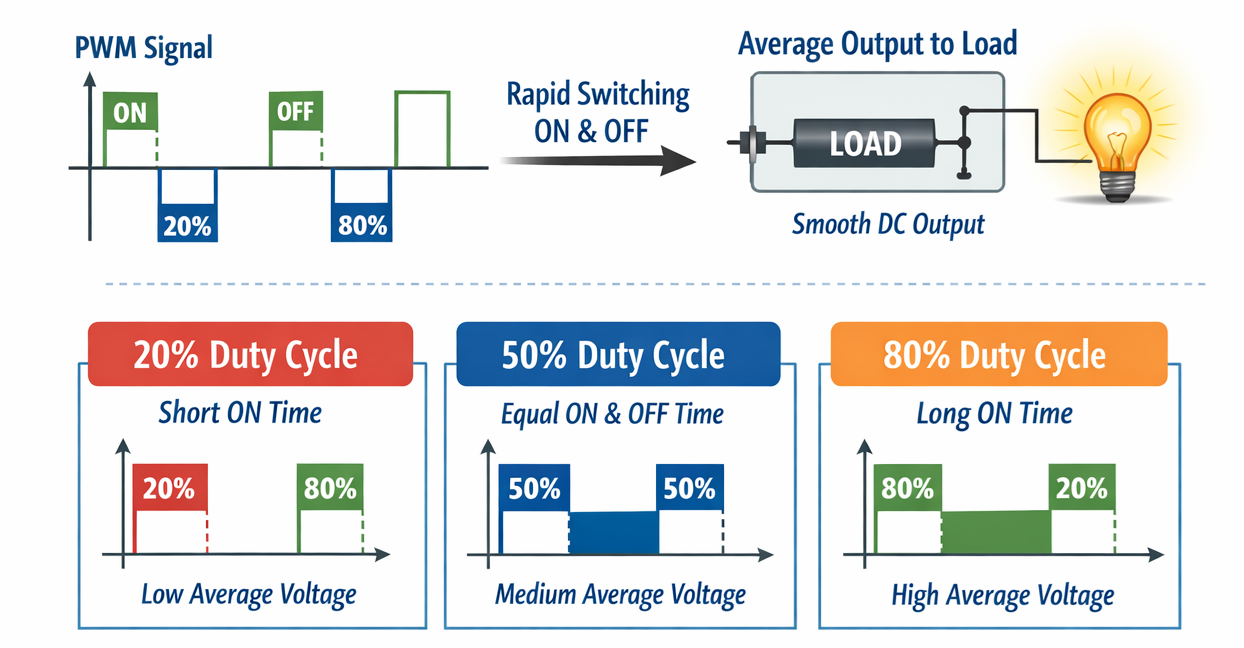

Figura 2. Princípio de funcionamento do PWM

A modulação por largura de pulso funciona ligando e desligando repetidamente o sinal de saída em uma frequência constante.Durante cada ciclo de comutação, o sinal permanece LIGADO por um período específico e DESLIGADO pelo restante do ciclo.A relação entre o tempo ligado e o tempo total do ciclo é conhecida como ciclo de trabalho e determina diretamente a tensão e a corrente médias fornecidas à carga.Um ciclo de trabalho mais alto aumenta a potência entregue, enquanto um ciclo de trabalho mais baixo a reduz.

Como a frequência de comutação é normalmente muito mais alta do que a resposta elétrica ou mecânica da carga, a carga responde ao valor médio do sinal em vez de a pulsos individuais.Como resultado, o PWM permite um controle de potência suave e preciso usando sinais digitais sem a necessidade de fontes de tensão variáveis.

Características da forma de onda do sinal PWM

PWM Característica	Descrição
Largura de pulso	Hora LIGADA dentro de um ciclo PWM, de 0 microssegundos até o período completo.
Ciclo de trabalho	Porcentagem de Tempo ON por ciclo, de 0% a 100%.
Frequência PWM	Número de ciclos por segundo, geralmente de 500 Hz a 100 kHz.
Período PWM	Ciclo total tempo, normalmente de 1 milissegundo a 10 microssegundos.
Sinal Amplitude	Nível de tensão do sinal PWM, geralmente 3,3 V, 5 V ou 12 V.
Alta Tensão Nível	Tensão durante o estado LIGADO, igual à tensão de alimentação.
Baixa Tensão Nível	Tensão durante o estado DESLIGADO, normalmente 0 V.
Tempo de subida	Hora de mude de baixo para alto, geralmente de 10 ns a 1 µs.
Tempo de outono	Hora de mude de alto para baixo, geralmente de 10 ns a 1 µs.
Troca Velocidade	Taxa máxima de mudança de estado, apoiando PWM de alta frequência.
Resolução	Número de etapas de serviço, geralmente de 8 ou 10 bits.
Sinal Estabilidade	Consistência de frequência e ciclo de trabalho ao longo do tempo.
Tremor	Tempo pequeno variação, geralmente inferior a 1%.
Tempo Morto	Intencional atraso entre a comutação, normalmente de 100 ns a 5 µs.
Harmônicos	Alta frequência componentes gerados pela comutação rápida.
Controle de energia	Potência de saída varia linearmente com o ciclo de trabalho.
Resposta de carga	Capacidade de manter a forma de onda sob mudanças de carga.
Filtragem Saída	PWM filtrado produz tensão DC suave.
Ruído Imunidade	Resistência a a interferência melhora com bordas limpas.

Tipos de modulação por largura de pulso

A modulação por largura de pulso pode ser classificada em diferentes estratégias de controle com base em como a forma de onda de saída é moldada.Esses tipos de PWM concentram-se em conceitos de modulação e algoritmos de controle que afetam a tensão de saída, o desempenho harmônico e a eficiência.

Modulação por largura de pulso único (PWM de pulso único)

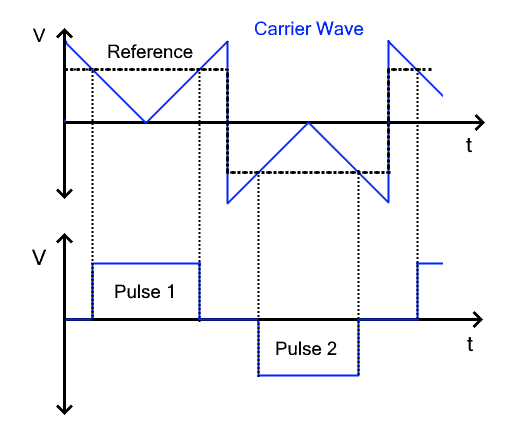

Figura 3. Forma de onda PWM de pulso único

O PWM de pulso único usa um pulso de comutação por meio ciclo da forma de onda de saída.A largura deste pulso único é ajustada para controlar o nível de tensão de saída.Como ocorre apenas um evento de comutação por meio ciclo, as perdas de comutação permanecem baixas.No entanto, esta estratégia de controle produz maior distorção harmônica e é usada principalmente em aplicações básicas de controle de potência e de baixa frequência, onde a simplicidade é priorizada em detrimento da qualidade da forma de onda.

Modulação por largura de pulso múltiplo (PWM de pulso múltiplo)

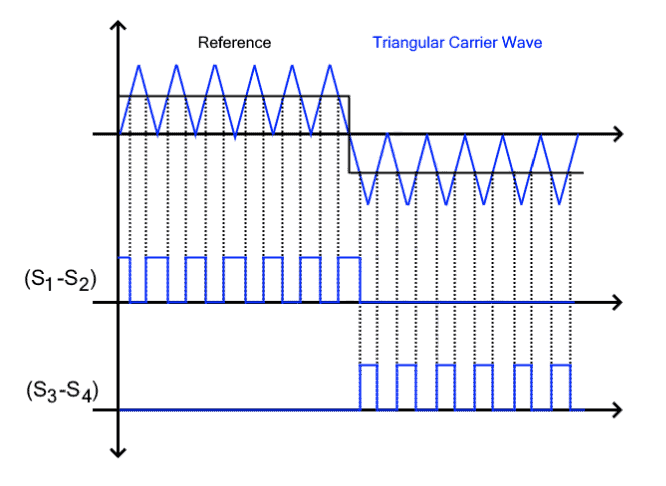

Figura 4. Forma de onda PWM de pulso múltiplo

O PWM de pulso múltiplo divide cada meio ciclo em vários pulsos menores, em vez de um único pulso grande.Aumentar o número de pulsos espalha a energia harmônica em direção a frequências mais altas, melhorando a qualidade da forma de onda de saída.Este tipo PWM oferece um equilíbrio entre distorção harmônica reduzida e perdas de comutação gerenciáveis, tornando-o adequado para conversores de energia industriais e sistemas de acionamento motorizado.

Modulação por largura de pulso sinusoidal (SPWM)

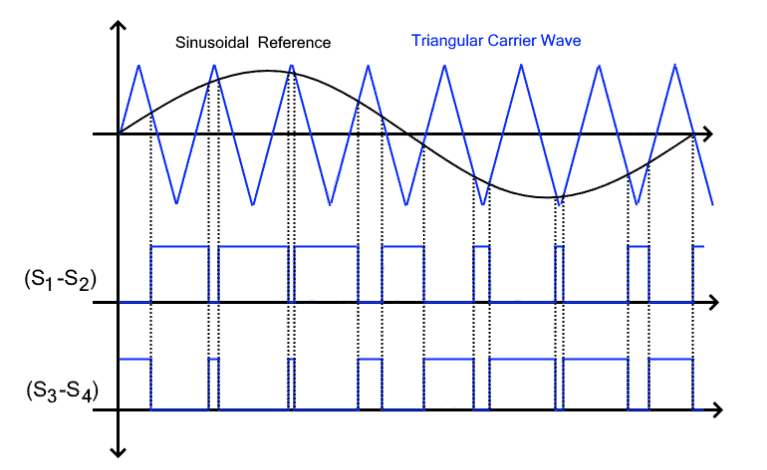

Figura 5. Geração PWM sinusoidal

PWM sinusoidal é uma estratégia de modulação que gera pulsos baseados em um sinal de referência senoidal.As larguras de pulso variam de acordo com a amplitude instantânea da forma de onda de referência, permitindo que a saída se aproxime de uma onda senoidal após a filtragem.O SPWM é amplamente utilizado em inversores, acionamentos de motores e sistemas de energia renovável porque fornece bom desempenho harmônico com complexidade de controle moderada.

Modulação por largura de pulso vetorial espacial (SVPWM)

Space Vector PWM é uma estratégia de controle avançada que usa um modelo vetorial matemático do inversor em vez de comparação direta de formas de onda.Ele seleciona estados de comutação ideais para aproximar um vetor de referência rotativo no espaço de tensão.Comparado ao SPWM, o SVPWM melhora a utilização da tensão do barramento CC e reduz ainda mais a distorção harmônica, tornando-o adequado para acionamentos de motores de alto desempenho e sistemas de controle industrial de precisão.

Métodos de geração PWM

Os sinais PWM também podem ser categorizados pela forma como os pulsos são gerados e alinhados no hardware.Esses métodos de geração de PWM concentram-se na operação do temporizador, na simetria de comutação e no posicionamento do pulso, e não na estratégia de modulação em si.

PWM de borda única (PWM alinhado à borda)

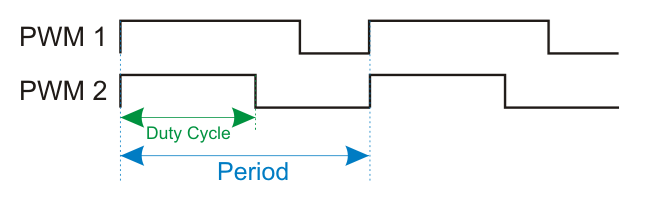

Figura 6. Tempo PWM alinhado à borda

O PWM de borda única alinha todos os pulsos a uma borda do período de comutação, normalmente a borda ascendente.O ciclo de trabalho é ajustado estendendo ou encurtando o pulso a partir desta borda fixa.Este método de geração é simples de implementar usando temporizadores e comparadores de hardware, mas seu padrão de comutação assimétrico pode aumentar a distorção harmônica e a interferência eletromagnética.

PWM de borda dupla (PWM alinhado ao centro)

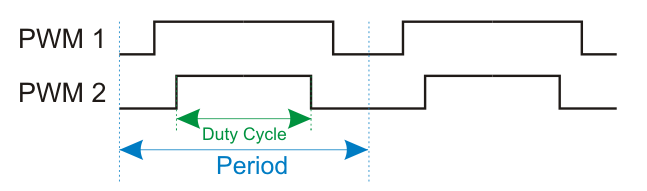

Figura 7. Tempo PWM alinhado ao centro

O Double-Edge PWM centraliza o pulso dentro do período de comutação ligando e desligando simetricamente em torno do ponto médio.Este tempo simétrico reduz a distorção harmônica e a interferência eletromagnética, ao mesmo tempo que melhora o equilíbrio da corrente.Devido a essas vantagens, o PWM alinhado ao centro é comumente usado em acionamentos de motores de precisão e aplicações de controle de potência de alto desempenho.

PWM baseado em operadora (PWM comparador)

O PWM baseado em portadora gera pulsos comparando um sinal de referência com uma forma de onda portadora de alta frequência usando um comparador.Quando a referência excede a portadora, a saída é ligada.Este método serve como base de geração de hardware para muitas estratégias de controle PWM, incluindo SPWM, e é amplamente implementado em microcontroladores, DSPs e controladores industriais.

PWM em microcontroladores e controladores

Modulação por largura de pulso no Arduino

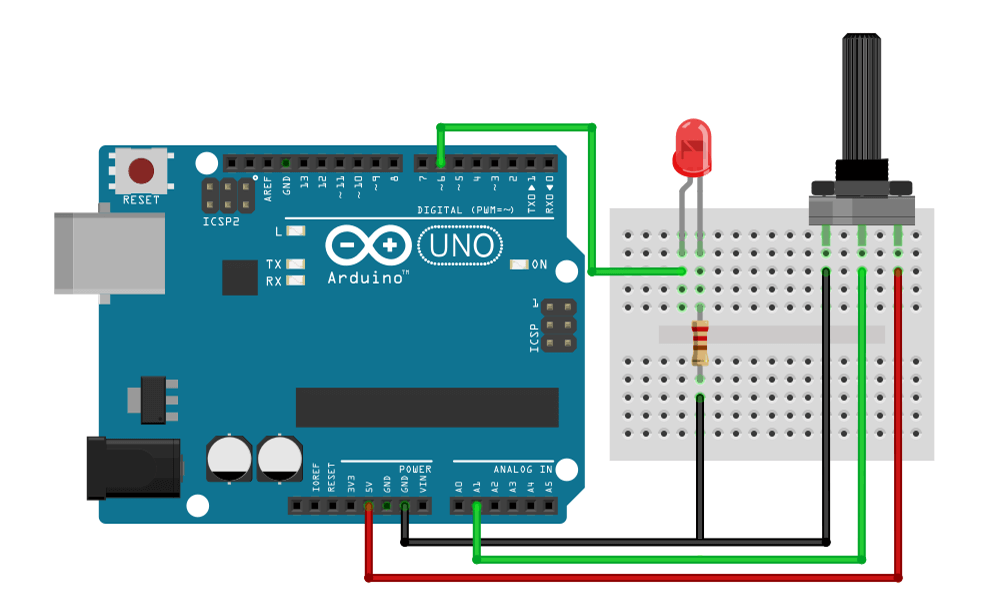

Figura 8. Controle de LED Arduino PWM

O Arduino gera modulação por largura de pulso usando temporizadores de hardware internos que alternam o pino de saída entre os estados HIGH e LOW.O ciclo de trabalho é ajustado através de um software, que controla diretamente a tensão média entregue à carga.Ao alterar o ciclo de trabalho, o Arduino pode variar suavemente o brilho do LED ou a velocidade do motor sem alterar a tensão de alimentação.A frequência PWM geralmente é fixada pelas configurações do temporizador, garantindo uma operação estável durante as tarefas de controle.Conforme mostrado na figura, o pino PWM do Arduino aciona um LED através de um resistor, demonstrando claramente como a variação do ciclo de trabalho altera o brilho visível.

Modulação por largura de pulso no ESP32

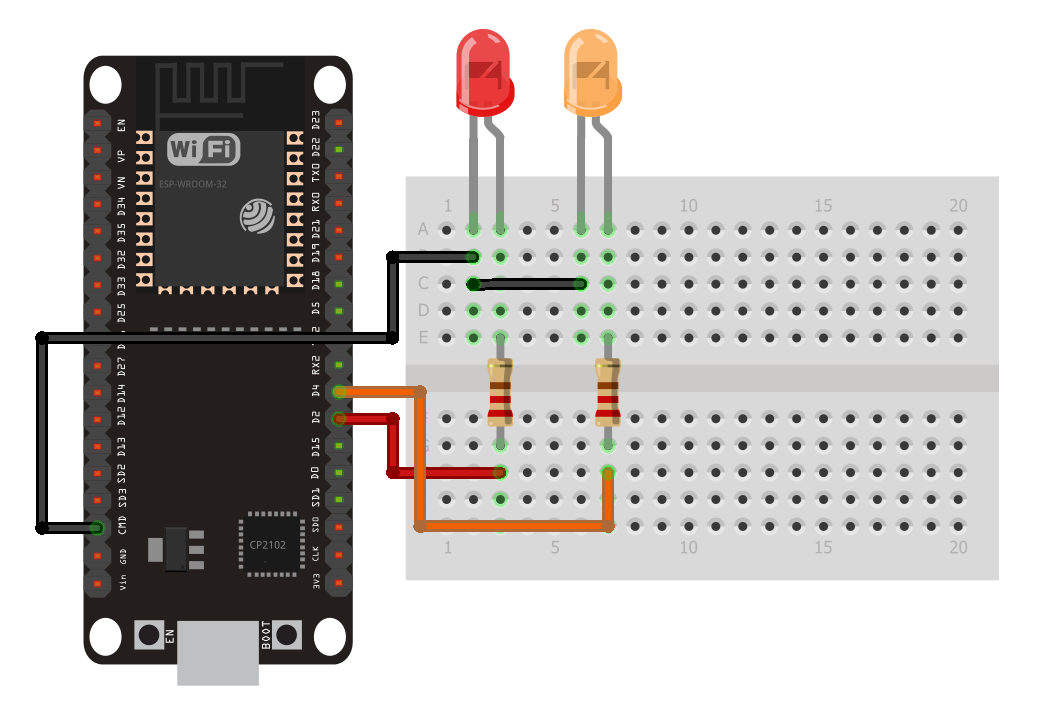

Figura 9. Exemplo de saída ESP32 PWM

ESP32 fornece modulação por largura de pulso avançada usando módulos de hardware PWM dedicados.Ele suporta resolução mais alta, vários canais PWM independentes e controle de frequência flexível sem colocar carga na CPU.Isso permite controle de energia preciso e responsivo para motores, LEDs e dispositivos IoT.ESP32 PWM é especialmente adequado para aplicações que exigem resposta rápida e regulação de saída precisa.A Figura 9 mostra o ESP32 controlando vários LEDs com diferentes ciclos de trabalho PWM, ilustrando como cada canal ajusta independentemente a potência de saída.

Modulação por largura de pulso em PLCs

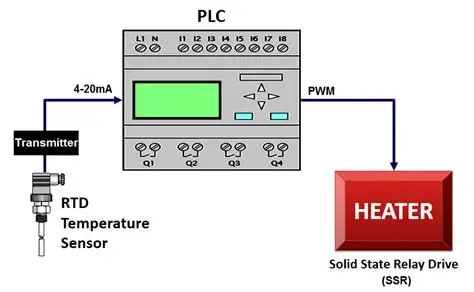

Figura 10. Controle do aquecedor PLC PWM

Os CLPs usam modulação por largura de pulso para controlar cargas industriais, como aquecedores, motores e atuadores, com alta confiabilidade.A saída PWM é ajustada com base no feedback do sensor ou na lógica de controle programada para regular a potência com precisão.Este método permite um controle suave enquanto minimiza o estresse elétrico nos dispositivos de comutação.O PWM baseado em PLC foi projetado para operar de forma confiável em ambientes industriais eletricamente ruidosos e agressivos.Conforme mostrado na figura, o PLC usa um sinal PWM para acionar um relé de estado sólido que controla a potência do aquecedor com base no feedback de temperatura.

Aplicações de modulação por largura de pulso

A modulação por largura de pulso é amplamente utilizada para controlar a energia com eficiência e precisão em aplicações eletrônicas de baixa e alta potência.

1. Controle de velocidade do motor

O PWM é comumente usado em motores DC, servo motores e acionamentos de motores BLDC para controlar a velocidade e o torque variando a tensão média fornecida ao motor.Este método fornece controle de velocidade suave e alta eficiência em robótica, automação industrial e veículos elétricos.

2. Dimerização de LED e controle de iluminação

Nos drivers de LED, o PWM controla o brilho ligando e desligando rapidamente o LED, mantendo um nível de corrente constante.Isso evita a mudança de cores, melhora a eficiência e permite o ajuste preciso do brilho em monitores, iluminação automotiva e sistemas de iluminação inteligentes.

3. Fontes de alimentação e regulação de tensão

PWM é uma técnica central em fontes de alimentação comutadas, conversores DC-DC e inversores.Ajuda a regular a tensão e a corrente de saída de forma eficiente, reduzindo a geração de calor em comparação com reguladores lineares.

4. Geração de sinal de áudio

PWM é usado em amplificadores de áudio Classe D para converter sinais de áudio em sinais de comutação de alta frequência.Isso permite amplificação de áudio de alta potência com baixa perda de potência e design de circuito compacto.

5. Aquecimento e controle de temperatura

O PWM controla a energia fornecida aos aquecedores, elementos de aquecimento e sistemas de controle de temperatura ajustando o tempo liga-desliga da fonte.Isto proporciona uma regulação estável da temperatura em aquecedores industriais, estações de solda e eletrodomésticos.

6. Carregamento de bateria e gerenciamento de energia

O PWM é aplicado em carregadores de bateria e controladores de carga solar para gerenciar a corrente e a tensão de carga.Isso melhora a eficiência do carregamento, protege as baterias contra sobrecarga e prolonga a vida útil da bateria.

7. Microcontrolador e Sistemas Embarcados

As saídas PWM de microcontroladores são amplamente utilizadas para gerar sinais semelhantes aos analógicos, controlar atuadores e fazer interface com dispositivos externos.Isso torna o PWM importante em sistemas embarcados, dispositivos IoT e aplicações de controle.

PWM vs Controle Linear vs Controle de Ângulo de Fase

Parâmetro	PWM Controle	linear Controle	Fase Controle de ângulo
Controle Básico Método	A saída é controlado pela variação do ciclo de trabalho	A saída é controlado pela queda de tensão linearmente	A saída é controlado atrasando a condução da forma de onda AC
Fornecimento típico Tipo	Alimentação CC fornecimento	Alimentação CC fornecimento	Alimentação CA fornecimento
Sinal de controle Frequência	Geralmente 1 kHz a 100 kHz	Zero frequência de comutação	Linha frequência de 50 Hz ou 60 Hz
Eficiência energética	Eficiência normalmente 85 por cento a 98 por cento	Eficiência normalmente 30 por cento a 60 por cento	Eficiência normalmente 70 por cento a 90 por cento
Geração de Calor	A perda de calor é baixo devido à operação de comutação	A perda de calor é alto devido à queda de tensão	A perda de calor é moderado durante condução parcial
Tensão de saída Regulamento	Média a tensão é controlada pelo ciclo de trabalho	Saída a tensão segue a entrada de controle diretamente	Tensão eficaz varia com o ângulo de disparo
Resolução de controle	Alto resolução com temporizadores digitais	Muito alto resolução com controle analógico	Médio resolução limitada pela forma de onda AC
Complexidade do Circuito	Médio complexidade com componentes de comutação	Simples circuito com elemento de passagem	Médio complexidade usando TRIAC ou SCR
EMI e ruído Nível	EMI é moderado a alto sem filtragem	EMI é muito baixo	EMI é alto devido à distorção da forma de onda
Troca Típica Dispositivo	MOSFET ou IGBT	BJT ou linear regulador	TRIAC ou SCR
Velocidade de resposta	Tempo de resposta está em microssegundos	Tempo de resposta está em milissegundos	Tempo de resposta depende do cruzamento zero AC
Compatibilidade de carga	Melhor para LEDs de motores e conversores de energia	Melhor para baixo cargas analógicas de energia	Melhor para aquecedores de lâmpadas e motores AC
Faixa de classificação de potência	De 1 watt para vários quilowatts	Geralmente abaixo 50 watts	Geralmente de 100 watts a vários quilowatts
Precisão de controle	Precisão depende da resolução do temporizador	Muito preciso e controle suave	Precisão afetado pela variação da tensão da linha
Aplicativos comuns	Velocidade do motor controlar o escurecimento do LED SMPS	Áudio circuitos de sensores de amplificadores	Dimmers de luz reguladores de ventilador controle de aquecedor

Conclusão

A modulação por largura de pulso fornece controle de potência eficiente e preciso, variando o ciclo de trabalho de um sinal de comutação.Diferentes tipos de PWM e métodos de geração afetam a qualidade da forma de onda, a eficiência e o desempenho do sistema.O PWM é amplamente utilizado em microcontroladores, PLCs e eletrônica de potência para motores, iluminação, conversão de energia e controle de temperatura.Sua simplicidade e eficiência o tornam essencial nas aplicações eletrônicas modernas.
