Disjuntor de corrente residual (RCCB): princípio de funcionamento, tipos, fiação e comparação

Neste artigo você aprenderá o que é um RCCB, como funciona e as principais partes internas que tornam possível a proteção.Você também entenderá suas classificações, diferentes tipos, ideias básicas de fiação e como ele se compara a outros disjuntores.Os usos práticos em residências, espaços comerciais, fábricas e áreas propensas à umidade também são abordados para que você possa ver claramente sua importância.

Catálogo

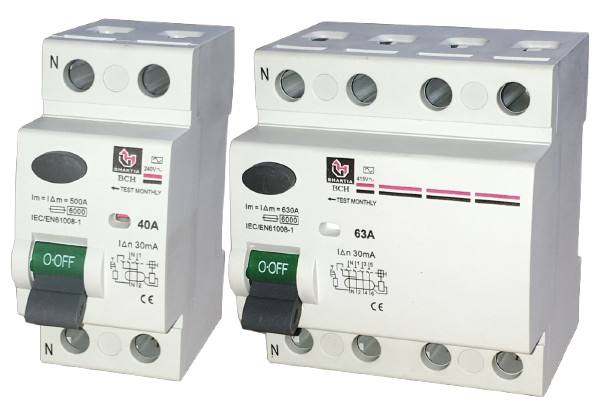

Figura 1. Disjuntor de Corrente Residual (RCCB)

O que é um disjuntor de corrente residual?

Um disjuntor de corrente residual (RCCB) é um dispositivo de segurança elétrica usado para protegê-lo contra choques elétricos e evitar incêndio causado por corrente de fuga.Ele verifica constantemente a corrente que flui através dos fios energizados e neutros e desliga a energia quando uma diferença insegura é detectada.O termo corrente residual significa a pequena quantidade de corrente elétrica que escapa do caminho normal do circuito devido a falhas de isolamento ou contato acidental.Um RCCB é comumente instalado em residências, escritórios e painéis industriais para melhorar a segurança elétrica.Seu principal objetivo é a desconexão rápida da energia antes que ocorram danos ou danos.

Princípio de funcionamento de um RCCB

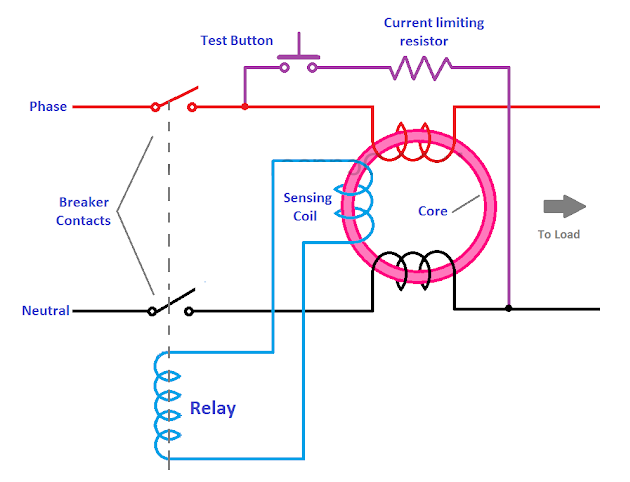

Figura 2. Princípio de funcionamento do RCCB

Um RCCB funciona monitorando o equilíbrio de corrente entre os condutores fase e neutro.Em condições normais, a corrente que entra pelo fio de fase é igual à corrente que retorna pelo fio neutro.Se uma pessoa tocar uma parte energizada ou aparecer um caminho de vazamento, alguma corrente fluirá para o solo, criando um desequilíbrio.O mecanismo de detecção dentro do RCCB detecta imediatamente esta diferença e ativa o sistema de disparo.Assim que o desequilíbrio exceder o nível de sensibilidade definido, o disjuntor desconecta o circuito em milissegundos.Esta resposta rápida reduz o risco de choque elétrico e incêndios elétricos.

Construção de um RCCB

Um RCCB é construído com vários componentes internos que trabalham juntos para detectar vazamentos e interromper a energia com segurança.Essas peças são dispostas de forma compacta dentro de um invólucro isolante moldado para maior durabilidade e proteção.

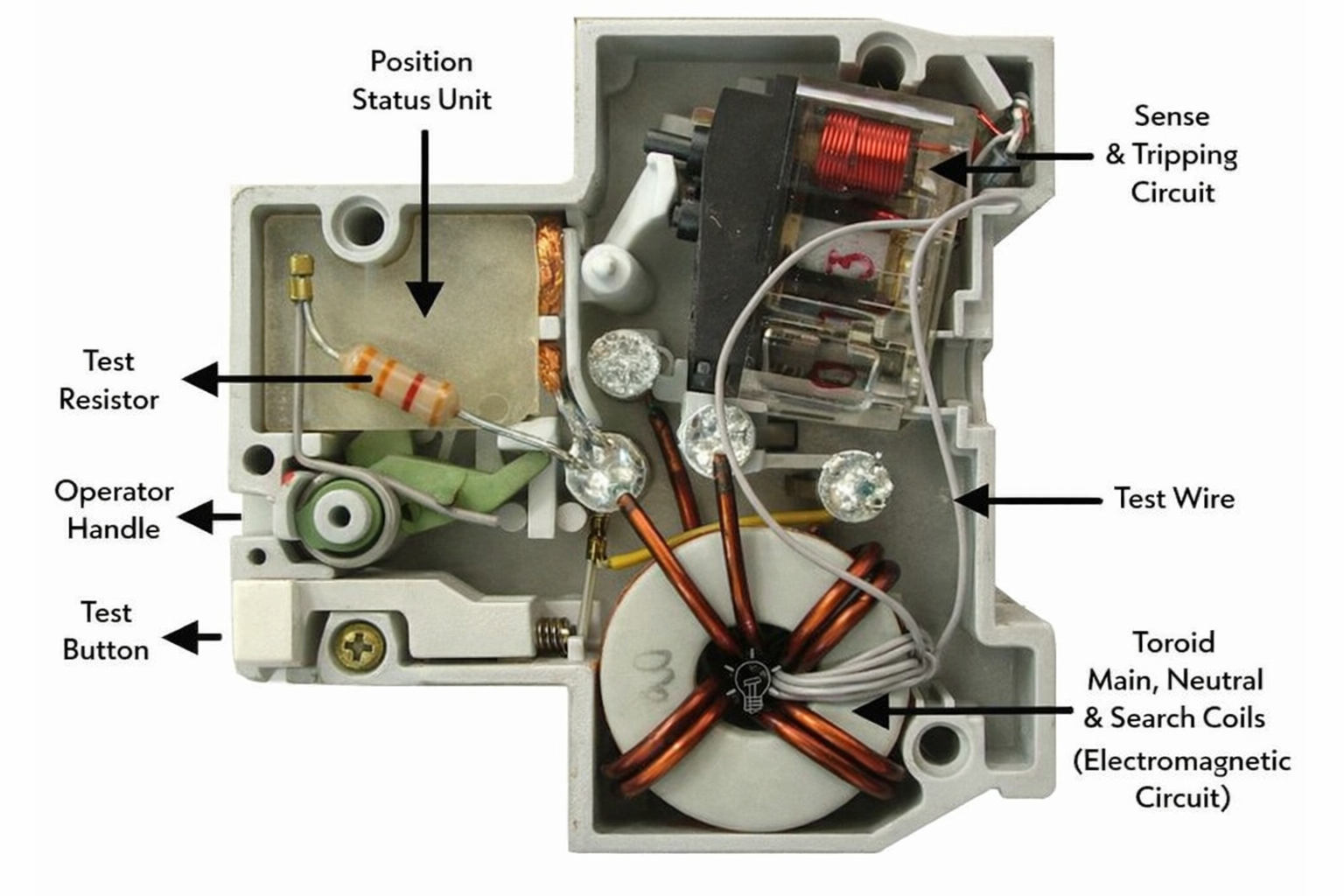

Figura 3. Construção Interna do RCCB

• Núcleo (Núcleo Toroidal)

O núcleo é um anel magnético circular feito de material de alta permeabilidade.Ele atua como o principal meio de detecção por onde passam os condutores de fase e neutro.Este núcleo ajuda a detectar desequilíbrio magnético quando ocorre corrente de fuga.

• Bobina de detecção

A bobina sensora é enrolada em torno do núcleo toroidal e é responsável por detectar mudanças no fluxo magnético.Quando aparece um desequilíbrio, gera um pequeno sinal elétrico.Este sinal é então usado para acionar o mecanismo de disparo.

• Mecanismo de relé/disparo

O relé recebe o sinal da bobina sensora e abre mecanicamente os contatos do circuito.Ele foi projetado para uma resposta rápida para garantir a desconexão imediata.Este componente evita a exposição prolongada a fugas de corrente perigosas.

• Botão de teste

O botão de teste é um recurso de segurança manual localizado no painel frontal.Pressioná-lo cria uma pequena corrente de fuga artificial para verificar se o RCCB dispara corretamente.Ajuda a verificar se o sistema de proteção está funcionando corretamente.

• Alça do Operador

A alavanca do operador permite ligar ou desligar manualmente o RCCB.Também reinicializa o disjuntor após um evento de desarme.Este identificador fornece controle e indicação de status visível.

Classificações e especificações RCCB

Parâmetro	Especificações
Corrente nominal (entrada)	16A, 25A, 40A, 63A
Sensibilidade / Corrente Residual Nominal (IΔn)	10mA, 30mA, 100mA, 300mA
Tensão nominal	230 V / 240 V (Monofásico), 400 V / 415 V (Trifásico)
Frequência	50 Hz/60 Hz
Número de poloneses	2 pólos, 4 pólos
Capacidade de ruptura	6 kA – 10 kA
Tempo de operação	≤ 30ms
Tensão de Isolamento (Ui)	500V
Tensão suportável de impulso	4kV
Vida Mecânica	10.000 operações
Vida Elétrica	5.000 operações
Grau de Proteção	IP20/IP40
Tipo de montagem	Trilho DIN
Conformidade padrão	CEI 61008-1
Temperatura ambiente de operação	−5°C a +40°C

Tipos de disjuntores de corrente residual

Tipo AC RCCB

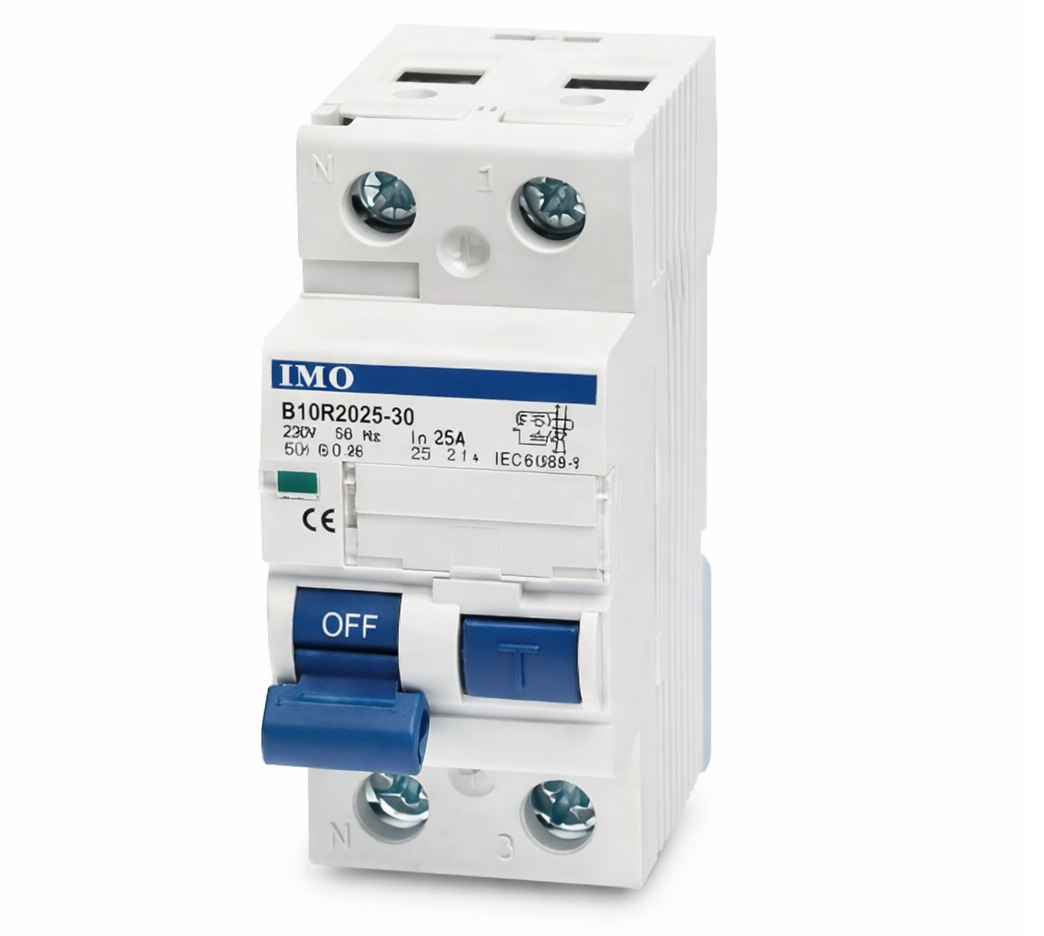

Figura 4. Tipo AC RCCB

Um RCCB Tipo AC é um dispositivo de proteção projetado para detectar apenas vazamento de corrente alternada (CA) pura.Ele opera quando uma corrente de falha CA senoidal flui para o terra devido a falha de isolamento ou contato acidental.Na figura, o dispositivo é mostrado conectado a cargas residenciais padrão onde apenas aparelhos básicos de CA são usados.Esse tipo é comumente instalado em circuitos de iluminação, ventiladores e sistemas de fiação doméstica simples.Ele reage rapidamente a vazamentos repentinos de CA e desconecta a alimentação em milissegundos.Os RCCBs do tipo AC são adequados para ambientes onde não há conversores eletrônicos ou equipamentos de produção de DC.Devido à sua capacidade de detecção focada, ele fornece segurança econômica e confiável para instalações elétricas básicas.

Tipo A RCCB

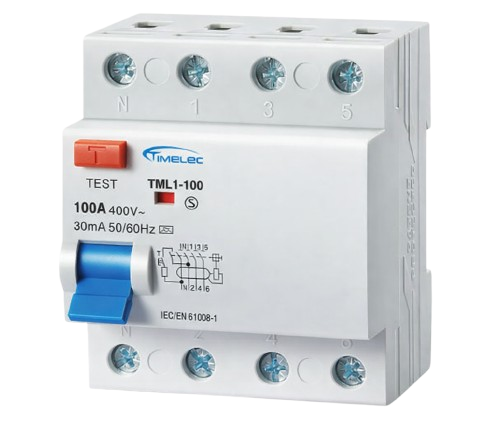

Figura 5. RCCB Tipo A

Um RCCB Tipo A é um disjuntor de segurança que pode detectar vazamento de CA pura e vazamento de corrente contínua pulsante (CC).Ele foi projetado para circuitos que incluem dispositivos eletrônicos que podem gerar pequenos componentes CC.Na figura, o RCCB está conectado a cargas mistas domésticas e de escritório, como máquinas de lavar, computadores e sistemas de iluminação LED.Este tipo melhora a proteção onde a eletrônica moderna está envolvida porque detecta formas de onda de corrente irregulares.Os RCCBs Tipo A respondem rapidamente a falhas de vazamento sem serem afetados por pequenos ruídos elétricos.Eles são amplamente utilizados em painéis residenciais e comerciais onde existem drives de velocidade variável ou fontes de alimentação chaveadas.Sua capacidade de detecção mais ampla o torna mais versátil do que os modelos somente CA em sistemas elétricos modernos.

RCCB Tipo B

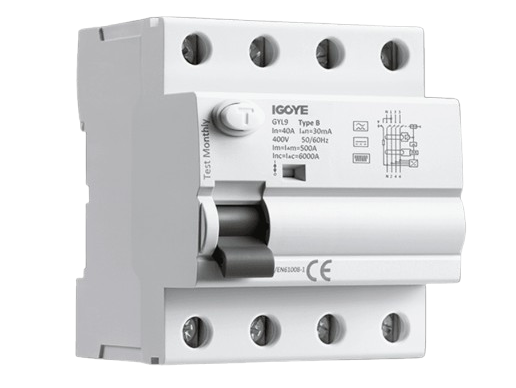

Figura 6. RCCB Tipo B

Um RCCB Tipo B é um dispositivo de corrente residual avançado capaz de detectar correntes de fuga CA, CC pulsante, CC suave e de alta frequência.Ele foi projetado para sistemas elétricos complexos que envolvem inversores, inversores de frequência variável e estações de carregamento de veículos elétricos.Na figura, o RCCB é mostrado em configuração multifásica conectado a equipamentos industriais e de alta tecnologia.Este tipo mantém disparo confiável mesmo quando as correntes de fuga são não lineares ou contínuas.Os RCCBs tipo B são comumente usados ​​em sistemas de energia solar, instalações médicas e infraestrutura de veículos elétricos.Eles fornecem segurança de alto nível em aplicações onde conversores eletrônicos e componentes CC são significativos.Devido ao seu amplo alcance de detecção, é considerada a classificação RCCB mais abrangente para instalações avançadas.

Diagrama de fiação e instalação do RCCB

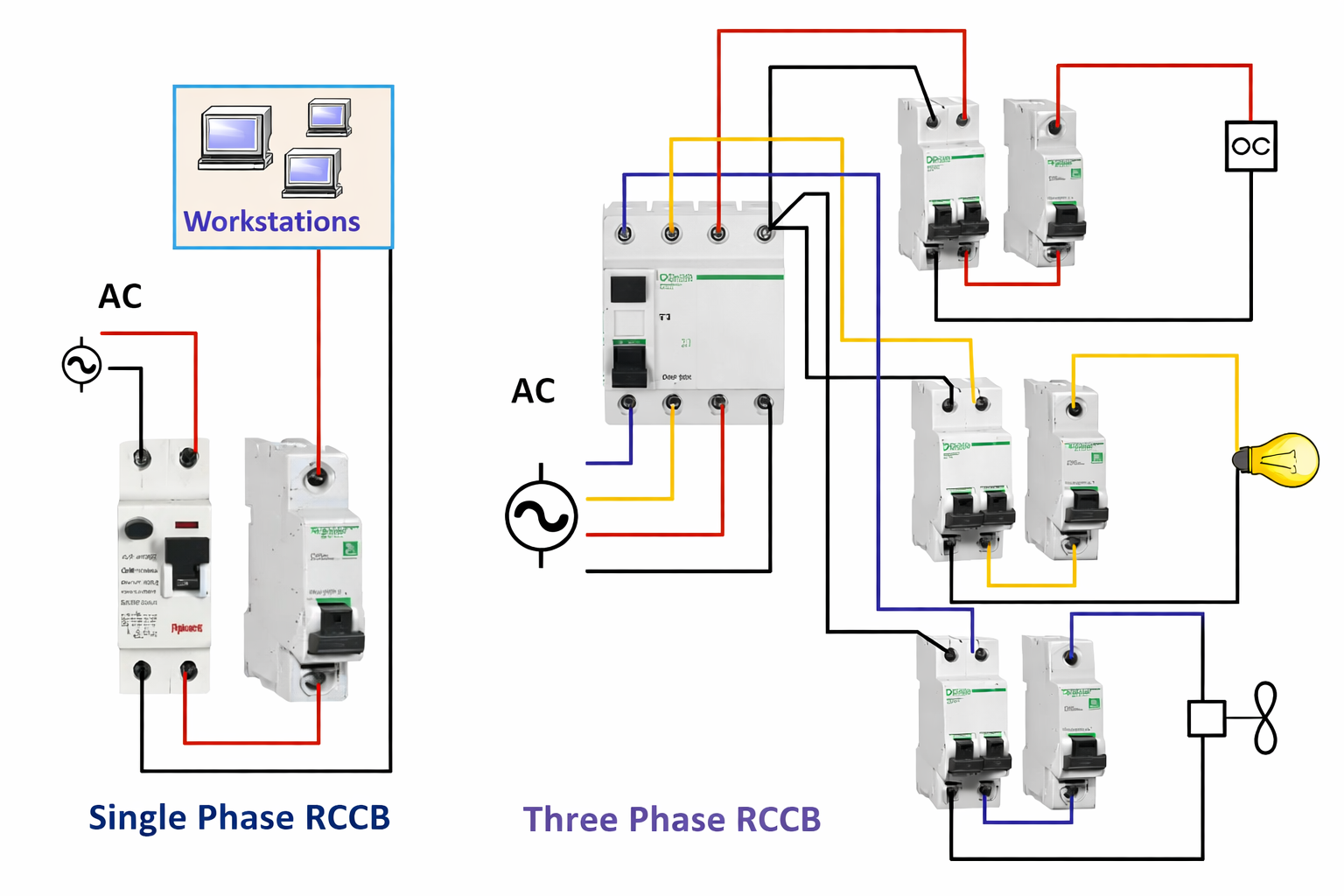

Figura 7. Diagrama de fiação e instalação do RCCB

Os diagramas de fiação do RCCB ilustram como o dispositivo é conectado externamente para garantir uma operação segura.A figura mostra conexões de RCCB monofásicas e trifásicas, onde os condutores de fase e neutro passam pelos terminais do dispositivo antes de atingir a carga.A orientação correta do terminal é importante porque a inversão de fase viva e neutra pode causar comportamento de desarme inadequado.

Em sistemas monofásicos, são usados ​​dois pólos, enquanto os sistemas trifásicos normalmente requerem quatro pólos, incluindo o neutro.O diagrama também destaca a distribuição dos circuitos para diferentes cargas após o RCCB.A fiação adequada garante detecção precisa de vazamentos e evita disparos falsos.Esses diagramas de instalação servem como um guia visual para configuração segura e padronizada do painel elétrico.

RCCB x MCB x ELCB

Esses dispositivos são frequentemente comparados porque são todos proteção de circuito ferramentas encontradas em painéis elétricos.No entanto, eles protegem contra diferentes tipos de falhas elétricas.

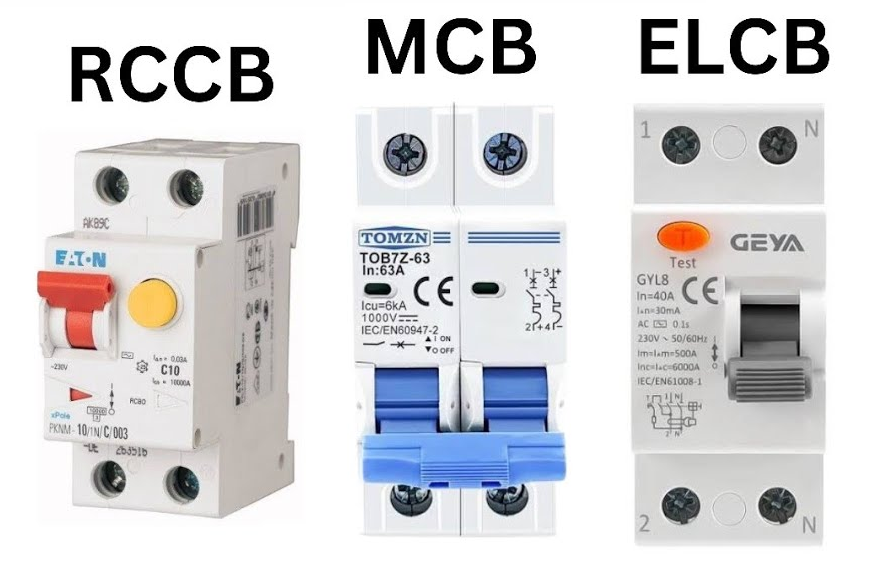

Figura 8. RCCB vs MCB vs ELCB

Parâmetro	RCCB	MCB	ELCB
Função principal	Dispara com corrente de fuga normalmente de 10 a 300 mA	Desarme por sobrecorrente normalmente 6–63 A	Dispara na tensão de terra normalmente 40–60 V
Limite de proteção contra choque elétrico	Nível de proteção pessoal comum 30 mA	Nenhum limite de disparo de choque definido	Faixa típica de disparo de choque 50 mA – 300 mA
Faixa de disparo de sobrecarga	Não classificado para corrente de sobrecarga	Viagem térmica aprox.1,13–1,45 × pol.	Não classificado para corrente de sobrecarga
Faixa de disparo de curto-circuito	Sem disparo de curto-circuito magnético	Viagem magnética aprox.5–10 × In	Sem disparo de curto-circuito magnético
Tipo de detecção de falha	Desequilíbrio de corrente entre fase e neutro	Excesso de corrente de linha acima do valor nominal	Aumento de tensão entre terra e neutro
Tensão operacional	230 V/400 V CA	230 V/400 V CA	230 V CA
Níveis típicos de sensibilidade	10mA, 30mA, 100mA, 300mA	Não expresso em mA	30mA – 300mA
Tempo de resposta	≤ 30 ms a 30 mA	100–500 ms dependendo da falha	100–300 ms típico
Faixa atual nominal	16A – 100A	1A – 125A	16A – 63A
Frequência	50/60Hz	50/60Hz	50/60Hz
Condutores de fiação necessários	Fase + Neutro	Somente fase (neutro opcional em DP)	Fase + Terra
Referência Padrão	CEI 61008-1	CEI 60898-1	IEC 61008/IEC 1008 mais antigo
Vida Mecânica	10.000 operações típicas	20.000 operações típicas	8.000–10.000 operações
Capacidade de ruptura	6 kA – 10 kA	4,5 kA – 10 kA	3kA – 6kA
Ponto de instalação comum	Quadro de distribuição principal	Linha de circuito ramificado	Painéis legados de falha à terra

RCCB x RCBO

Esta seção compara RCCB e RCBO porque ambos são disjuntores de segurança modernos, mas fornecem diferentes níveis de proteção.

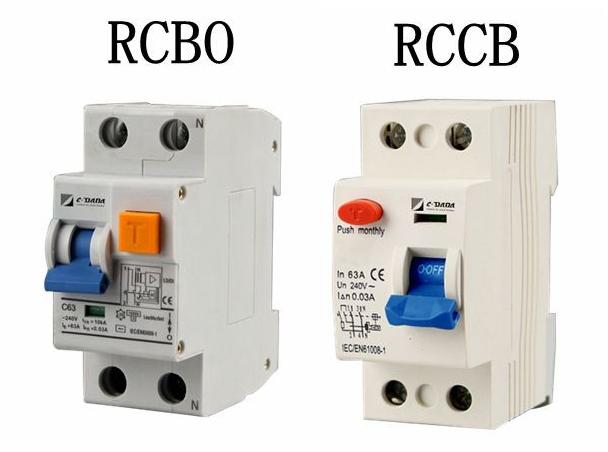

Figura 9. RCCB vs RCBO

Recursos	RCCB	RCBO
Nome Completo	Disjuntor de corrente residual	Disjuntor de corrente residual com sobrecorrente
Sensibilidade de disparo de vazamento	10mA, 30mA, 100mA, 300mA	10mA, 30mA, 100mA, 300mA
Faixa de disparo de sobrecarga	Não classificado para corrente de sobrecarga	Viagem térmica aprox.1,13–1,45 × pol.
Faixa de disparo de curto-circuito	Nenhum elemento magnético de curto-circuito	Viagem magnética aprox.5–10 × In
Faixa atual nominal	16A – 100A	6A – 63A
Tensão operacional	230 V/400 V CA	230 V/400 V CA
Frequência	50/60Hz	50/60Hz
Número de poloneses	2P, 4P	1P+N, 2P
Largura típica do módulo (DIN)	36–72 mm	18–36 mm
Tempo de resposta (vazamento)	≤ 30 ms a 30 mA	≤ 30 ms a 30 mA
Capacidade de ruptura	6 kA – 10 kA	4,5 kA – 10 kA
Referência Padrão	CEI 61008-1	CEI 61009-1
Vida Mecânica	10.000 operações típicas	10.000–20.000 operações típicas
Ponto de instalação típico	Quadro de distribuição principal	Circuito de ramificação final
Cobertura de Proteção	Apenas falhas de fuga à terra	Vazamento + sobrecarga + curto-circuito

Aplicações de disjuntores de corrente residual

1. Casas Residenciais

Os RCCBs são instalados em quadros de distribuição domésticos para reduzir o risco de choque elétrico causado por fiação danificada ou aparelhos defeituosos.Eles monitoram vazamentos em circuitos de iluminação e tomadas usados ​​diariamente.Isso adiciona uma camada extra de segurança para uso elétrico doméstico regular.

2. Edifícios Comerciais

Espaços comerciais como escritórios, shoppings e instalações públicas usam RCCBs para melhorar a segurança elétrica dos ocupantes.Eles reduzem o risco de acidentes elétricos em áreas de tráfego intenso.Sua capacidade de disparo rápido apoia a conformidade com os padrões de segurança.

3. Instalações Industriais

Plantas e oficinas industriais aplicam RCCBs para gerenciar riscos de vazamento em torno de máquinas e equipamentos motorizados.Eles ajudam a manter condições de trabalho mais seguras onde as cargas elétricas são elevadas.Isso contribui para uma operação do sistema mais estável e segura.

4. Áreas úmidas e externas

Locais expostos à umidade, incluindo banheiros, cozinhas, piscinas e instalações externas, geralmente usam RCCBs devido à maior probabilidade de vazamento.Esses ambientes são mais propensos a falhas de isolamento e contato acidental.Os RCCBs fornecem proteção elétrica adicional nessas condições.

Conclusão

Os RCCBs ajudam a mantê-lo seguro, verificando constantemente o fluxo de corrente e cortando a energia quando surge um vazamento.Seus componentes internos, classificações adequadas e tipos como AC, A e B permitem que você combine o dispositivo certo com seu sistema elétrico.Conhecer a fiação correta e as diferenças entre RCCB, MCB, ELCB e RCBO ajuda você a escolher a melhor proteção.Como reagem rapidamente e funcionam em muitos ambientes, os RCCBs continuam a ser uma parte essencial da segurança elétrica diária.
