Registro de deslocamento SIPO: funcionamento, circuito, tabela verdade e aplicações

Se você deseja converter dados seriais em saída paralela, um registrador de deslocamento SIPO é uma das soluções mais fáceis de usar.Ele permite enviar dados um bit por vez e acessar todos os bits de uma vez usando múltiplas saídas.Neste artigo, você aprenderá o que é um registrador de deslocamento SIPO, como funciona, seu circuito, tabela verdade, recursos e onde é comumente usado.

Catálogo

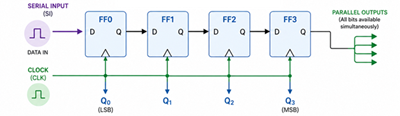

Figura 1. Registrador de deslocamento SIPO

O que é um registrador de deslocamento de entrada serial e saída paralela (SIPO)?

Um registrador de deslocamento de entrada serial e saída paralela (SIPO) é um dispositivo de armazenamento digital que converte dados seriais em saída paralela usando uma série de flip-flops para armazenar bits sequencialmente.Ele aceita dados um bit por vez através de uma única linha de entrada e, a cada pulso de clock, os dados passam pelo registrador até que todos os bits sejam armazenados.Uma vez preenchido o registro, os dados armazenados são disponibilizados simultaneamente em múltiplas linhas de saída, permitindo acesso paralelo.Isso torna os registradores de deslocamento SIPO altamente úteis em eletrônica digital e sistemas embarcados, especialmente para aplicações como controle de LED e expansão de saída de microcontroladores, onde ajudam a reduzir o número de pinos de entrada/saída necessários, mantendo ao mesmo tempo o manuseio eficiente de dados.

Como funciona um registrador de deslocamento SIPO?

Um registrador de deslocamento SIPO funciona movendo dados através de uma cadeia de flip-flops usando pulsos de clock.Um único bit é primeiro aplicado à entrada serial e, a cada pulso de clock, o bit muda para o próximo flip-flop.Ao mesmo tempo, novos bits continuam entrando no registro enquanto os bits anteriormente armazenados avançam estágio por estágio.

Após um número de pulsos de clock igual ao número de flip-flops, todos os estágios contêm dados válidos.Neste ponto, as saídas de cada flip-flop podem ser lidas simultaneamente, produzindo uma saída paralela a partir da entrada originalmente serial.

Diagrama de circuito do registrador de deslocamento SIPO

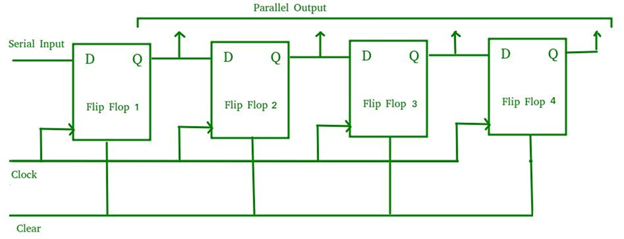

Figura 2. Diagrama do circuito do registrador de deslocamento SIPO

Um circuito típico de registrador de deslocamento SIPO consiste em múltiplos flip-flops conectados em série, onde a saída de um estágio alimenta a entrada do próximo.Cada flip-flop armazena um bit de dados, formando uma cadeia sequencial que avança os dados a cada pulso de clock.

O circuito opera usando um sinal de clock que sincroniza a movimentação de dados.A entrada serial (SI) alimenta os dados no primeiro flip-flop, enquanto as saídas paralelas (Q0, Q1, Q2, Q3) fornecem acesso aos bits armazenados.Este arranjo permite que o circuito converta dados seriais em formato paralelo de forma eficiente, tornando-o adequado para sistemas digitais que requerem múltiplas saídas.

Tabela verdade e diagrama de tempo do registrador de deslocamento SIPO

Tabela Verdade

Relógio	SI	Q0	1º trimestre	2º trimestre	3º trimestre
1	1	1	0	0	0
2	0	0	1	0	0
3	1	1	0	1	0
4	1	1	1	0	1

Diagrama de Tempo

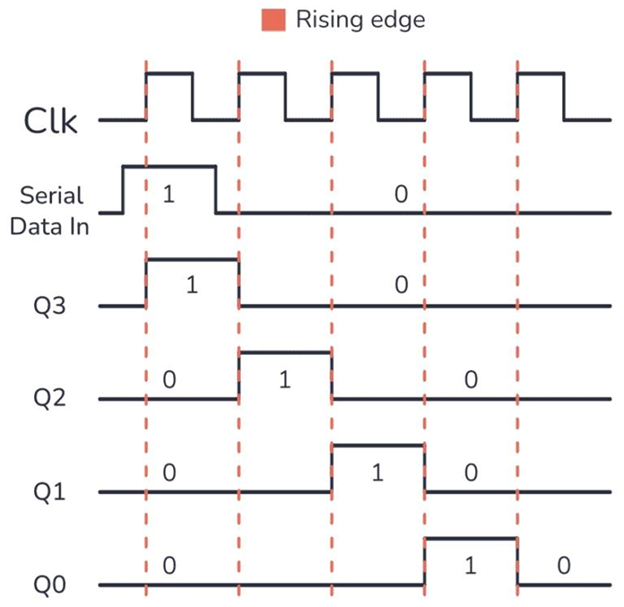

Figura 3. Diagrama de temporização do registrador de deslocamento SIPO

O diagrama de temporização do registrador de deslocamento SIPO (Serial-In Parallel-Out) mostra como um único fluxo de dados seriais é transferido e armazenado em múltiplas saídas (Q0 a Q3) com cada pulso de clock.Em cada borda ascendente do sinal de clock, o bit de entrada da linha de dados serial é deslocado para o primeiro flip-flop (Q0), enquanto os bits existentes avançam uma posição (Q0 → Q1 → Q2 → Q3).Conforme ilustrado, um “1” lógico inserido na entrada se propaga gradualmente através de Q0, Q1, Q2 e, finalmente, Q3 em ciclos de clock sucessivos, demonstrando a ação de mudança.As saídas são atualizadas apenas na borda ascendente do relógio, garantindo movimentação de dados sincronizada e transições estáveis.Este comportamento de temporização corresponde diretamente à tabela verdade, onde cada pulso de clock define o novo estado de saída paralela com base nos valores anteriores e no bit de entrada atual.

Características de um registrador de deslocamento SIPO

• Converte dados seriais em saída paralela

• Armazena vários bits usando flip-flops

• Opera de forma síncrona com um sinal de clock

• Suporta mudança sequencial de dados

• Facilmente expansível por registros em cascata

• Design digital simples e eficiente

Exemplo de conversão de dados serial para paralelo

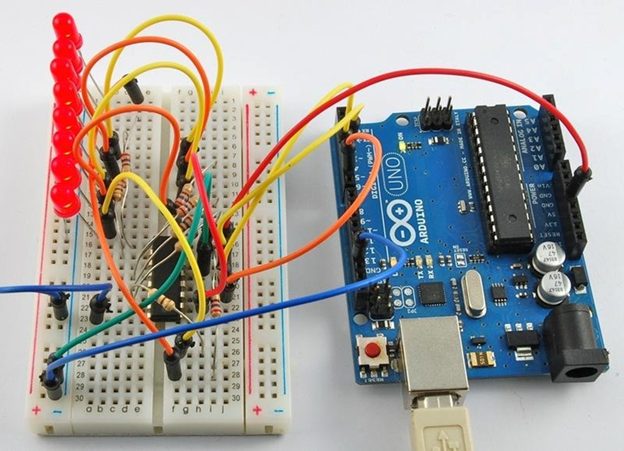

Figura 4. Exemplo de SIPO serial para paralelo

Considere enviar os dados binários 1011 para um registrador de deslocamento SIPO de 4 bits para demonstrar a conversão serial para paralelo.

Operação passo a passo:

• Clock Pulse 1: O primeiro bit (1) entra e é armazenado no primeiro flip-flop (Q0).

• Clock Pulse 2: O segundo bit (0) entra, enquanto o bit anterior passa para o próximo estágio (Q1).

• Clock Pulse 3: O terceiro bit (1) entra e todos os bits anteriores avançam.

• Pulso de clock 4: O quarto bit (1) entra, completando a sequência de dados em todos os flip-flops.

Após quatro pulsos de clock, todos os estágios contêm dados válidos e o registrador produz uma saída paralela.

Resultado Final:

Q3 Q2 Q1 Q0 = 1 0 1 1

Este exemplo de registrador de deslocamento SIPO de 4 bits mostra claramente como os dados de entrada serial são deslocados passo a passo e depois disponibilizados simultaneamente na saída, tornando-o ideal para circuitos de registrador de deslocamento digital e expansão de saída de microcontroladores.

Aplicações do Registro de Deslocamento SIPO

• Sistemas de display LED – Usado para controlar vários LEDs, displays de 7 segmentos e matrizes de LED usando menos pinos de microcontrolador, tornando os projetos mais compactos e eficientes.

• Expansão de saída do microcontrolador – Permite que microcontroladores controlem muitos dispositivos de saída, como LEDs, relés e displays com pinos de E/S limitados, normalmente usando ICs como o registrador de deslocamento 74HC595.

• Sistemas de comunicação de dados – Converte fluxos de dados seriais em formato paralelo para facilitar o processamento em receptores e circuitos digitais.

• Processamento Digital de Sinais (DSP) – Armazena e transfere temporariamente dados digitais para processamento sequencial em sistemas embarcados.

• Buffer de memória – Atua como uma unidade de armazenamento temporário para armazenar e transferir dados digitais entre diferentes partes de um sistema.

• Arduino e projetos embarcados – Amplamente utilizado em Arduino e sistemas embarcados para controlar múltiplas saídas, como LEDs, LCDs e relés com fiação mínima.

• Sistemas de Automação Industrial – Faz interface com sensores, indicadores e atuadores expandindo o controle de saída em PLCs e sistemas embarcados.

• Digitalização de teclado e entrada – Usado em circuitos de varredura para ler vários sinais de entrada com eficiência usando menos linhas de entrada.

• Drivers de vídeo – Aciona LCDs, painéis de LED e displays digitais onde múltiplas saídas são necessárias simultaneamente.

• Travamento e armazenamento de dados – Mantém estados de saída estáveis após a mudança, especialmente em registradores de mudança habilitados para latch.

ICs comuns de registro de deslocamento SIPO

1.74HC595

O 74HC595 é um dos CIs de registro de deslocamento SIPO de 8 bits mais amplamente usados com recurso de trava de saída.Ele permite que os dados sejam transferidos em série e depois emitidos simultaneamente, tornando-o ideal para controlar LEDs e expandir as saídas do microcontrolador.Este IC é comumente usado em projetos de Arduino e sistemas embarcados.

2.CD4094

O CD4094 é um registrador de deslocamento de 8 bits que inclui um registrador de armazenamento e saídas de três estados.Ele foi projetado para buffer de sinal e controle de dados em sistemas digitais onde uma saída estável é necessária.Este IC é frequentemente usado em aplicações que envolvem processamento de sinal e controle de exibição.

3.SN74LS164

O SN74LS164 é um registrador de deslocamento SIPO de 8 bits e alta velocidade comumente usado em sistemas baseados em TTL.Ele fornece transferência rápida de dados sem trava de saída, tornando-o adequado para aplicações de transferência de dados simples e contínuas.Este IC é frequentemente usado em circuitos digitais que requerem rápida conversão serial para paralelo.

SIPO x PISO x SISO

Recurso	SIPO (entrada serial e saída paralela)	PISO (saída serial de entrada paralela)	SISO (entrada serial saída serial)
Tipo de entrada	Série	Paralelo	Série
Tipo de saída	Paralelo	Série	Série
Conversão de dados	Serial → Paralelo	Paralelo → Série	Série → Série
Função principal	Converte dados seriais em múltiplas saídas	Converte dados paralelos em um fluxo serial	Transfere dados sequencialmente
Número de linhas de entrada	1	Múltiplo	1
Número de linhas de saída	Múltiplo	1	1
Requisito de relógio	Obrigatório	Obrigatório	Obrigatório
Eficiência de velocidade	Moderado (depende dos pulsos do clock)	Alto para transmissão	Moderado
Complexidade	Simples	Moderado	Muito simples
Aplicações Típicas	Controle de LED, expansão de saída	Comunicação de dados, serialização	Atraso de dados, buffer
Exemplos comuns de IC	74HC595, CD4094	74HC165	74HC164
Vantagem	Reduz os pinos de E/S do microcontrolador	Transmissão de dados eficiente	Mudança simples de dados

Conclusão

Um registrador de deslocamento SIPO fornece uma maneira simples e eficiente de transformar dados seriais em múltiplas saídas paralelas.Ele usa flip-flops, um sinal de clock, uma entrada serial e linhas de saída paralelas para armazenar e transferir dados passo a passo.Devido a esta função, é amplamente utilizado em controle de LED, expansão de saída de microcontroladores, comunicação de dados, buffer e projetos de eletrônica digital.
