Lógica seqüencial: princípios, dispositivos, desafios e métodos de inspeção

Este guia explora os circuitos lógicos seqüenciais, quebrando seus princípios, tipos e usos.Ele explica como a memória e a lógica funcionam juntas, tornando esses circuitos importantes nos sistemas digitais modernos.Você aprenderá sobre contadores, registros e geradores de pulso, bem como lidar com desafios como problemas de relógio, reiniciar problemas e degradação do sinalização.Esteja você corrigindo falhas ou melhorando os projetos, este guia oferece dicas e estratégias práticas para ajudá -lo a dominar os circuitos lógicos seqüenciais.

Catálogo

Introdução

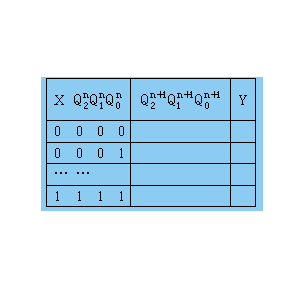

Os circuitos lógicos seqüenciais são um aspecto importante do design digital, distinguido por sua capacidade de reter memória e produzir saídas com base nas entradas atuais e nos estados históricos.Ao contrário dos circuitos combinacionais, que dependem apenas de entradas atuais, os circuitos seqüenciais integram componentes de memória que armazenam estados anteriores, permitindo comportamento dinâmico e adaptativo.A relação entre entrada, memória e saída é frequentemente representada nos diagramas de blocos, com o estado do circuito evoluindo através de um mecanismo de feedback expresso como qn+1 = f (x, qn), onde x é a entrada.Os circuitos seqüenciais são categorizados em travas, que respondem continuamente a entradas e flip-flops, que são sincronizados por sinais de relógio.Esses circuitos orientados a memória desempenham um papel em aplicativos como armazenamento de dados e máquinas de estado, onde o tempo e a retenção de estado da funcionalidade do sistema.Compreender a interação de memória e lógica nesses circuitos é essencial para projetar sistemas digitais eficientes e avançados.

Três dispositivos lógicos

Os circuitos lógicos seqüenciais são ótimos para a arquitetura dos sistemas digitais contemporâneos, com sua classificação frequentemente depende de funções lógicas distintas.Esta seção explora três dispositivos principais que encapsulam os atributos principais dos circuitos lógicos seqüenciais, lançando luz sobre suas aplicações e mecanismos operacionais.

Contador

Na sua essência, um contador compreende chinelos que são adeptos de contrariar pulsos de entrada (CP).A saída de um contador está inerentemente ligada ao seu estado atual, e a contagem máxima de pulsos de entrada é chamada de "módulo", representada como M., por exemplo, um contador com m = 6 é identificado como um contador hexadecimal, ilustrandoA interação entre capacidade de contagem e aplicações práticas.O "Modulo" delineia o número de estados válidos que o contador pode exibir para uma variedade de usos, como relógios digitais e divisores de frequência.

Os contadores podem ser categorizados com base em diversas características, incluindo o sistema de contagem (binário, decimal, arbitrário), direção de contagem (para cima, para baixo, reversível) e sincronização (assíncrona vs. síncrona).Cada classificação cumpre um papel específico no design digital, capacitando para escolher o tipo mais adequado para aplicativos específicos.Os contadores síncronos são frequentemente favorecidos em cenários de alta velocidade devido aos seus atributos de tempo previsíveis, enquanto os contadores assíncronos podem encontrar seu lugar em designs mais simples, onde a velocidade é menos crítica.

Registrar

Os registros são circuitos especializados criados para manter números, resultados de operação ou instruções, funcionando como locais de armazenamento temporário nos sistemas digitais.Um subconjunto conhecido como registro de turno permite a mudança lateral de dados armazenados em resposta aos pulsos de mudança, permitindo a manipulação e a transferência de dados.A adaptabilidade dos registros e registros de turnos os torna componentes em computadores e vários dispositivos digitais.Cada flip-flop dentro de um registro pode armazenar um único bit de dados binários, permitindo que N flip-flops mantenham coletivamente n bits.

A característica dos flip-flops nos registros é sua capacidade de definir valores como 0 ou 1, independentemente de sua configuração, seja síncrono, escravo mestre ou acionado por arestas.Essa versatilidade é a necessidade de executar operações complexas, como cálculos aritméticos ou buffer de dados.O design dos registros pode afetar o desempenho do sistema, particularmente em relação à velocidade e eficiência, pois geralmente ditam o ritmo no qual os dados podem ser acessados ​​e processados.

Gerador de pulso seqüencial

Um gerador de pulso seqüencial é um dispositivo que gera sinais de pulso dispostos em uma sequência predeterminada ao longo do tempo.Esses geradores são ótimos em sistemas digitais, fornecendo os sinais de tempo necessários que orientam os dispositivos na execução de cálculos ou operações em uma ordem específica.A capacidade de produzir sinais de tempo precisa é usada para sincronizar vários componentes dentro de um sistema, garantindo que as operações se desenrolem na sequência correta e no momento apropriado.

Por exemplo, em sistemas de comunicação, esses geradores podem criar sinais de relógio que regulam a transmissão de dados.Nos sistemas de controle, eles orquestram o momento das operações mecânicas.A eficácia de um gerador de pulso seqüencial pode influenciar bastante o desempenho geral e a confiabilidade de um sistema digital, ressaltando a necessidade de design e consideração atenciosa dos parâmetros de tempo.

Recursos e desafios

Os circuitos lógicos seqüenciais diferem dos circuitos combinacionais porque seus resultados dependem não apenas das entradas atuais, mas também dos estados anteriores.Essa capacidade de "lembrar" lhes permite lidar com funções como flip-flops, contadores e registros, que são ótimos em aplicações que variam de temporizadores básicos a sistemas digitais avançados.A confiança nos dados de entrada histórica introduz a complexidade.Por exemplo, o estado de um flip-flop depende de sua entrada atual e estado anterior, fazendo o tempo e a sincronização.Atrasos ou incompatibilidades podem causar erros.A solução de problemas desses circuitos geralmente envolve simulações e métodos de teste, como observar estados e manipular entradas para encontrar discrepâncias.Sequências de entrada e saída e use o software de simulação para analisar o comportamento do circuito ao longo do tempo, ajudando-os a identificar e resolver falhas.Compreendendo a interação das entradas passadas e presentes, garanta que os circuitos seqüenciais funcionem de maneira confiável.

Problemas de relógio: garantir um tempo confiável

Os sinais do relógio atuam como batimentos cardíacos dos sistemas digitais, garantindo a sincronização precisa dos componentes.Falhas, como perda de sinal, desvio (deslocamentos de frequência) ou jitter (flutuações de tempo), podem interromper as operações, levando a erros na transmissão de dados ou travamentos do sistema.Outros abordam esses problemas com a redundância (várias fontes de relógio) e ferramentas de monitoramento que detectam sinais precoces de falha.O gerenciamento robusto do relógio é bom para sistemas que dependem do tempo preciso, como aplicativos de telecomunicações ou automotivos.Gerenciar proativamente os sinais do relógio garante confiabilidade e desempenho.

Redefinir falhas: a importância de redefinições confiáveis

Uma função de redefinição restaura sistemas para um estado conhecido após erros.Sinais fracos de redefinição causados ​​por design ruim, energia insuficiente ou interferência podem resultar em inicialização inadequada, levando a comportamentos ou falhas irregulares.Outros fortalecem a confiabilidade de redefinição adicionando resistores de pull-up, reduzindo o ruído com as técnicas de debouscing e testando as condições de redefinição usando simulações.Mecanismos de redefinição eficazes são bons para a estabilidade do sistema, garantindo operação suave e reduzindo o risco de falha nas aplicações.

Erros de ônibus: causas e soluções

Os erros de barramento interrompem o fluxo de instruções e dados, geralmente decorrentes de problemas de motorista (por exemplo, software desatualizado) ou hardware com defeito (por exemplo, memória ou interfaces).Esses erros podem ter sérias conseqüências, como doses médicas incorretas ou mau funcionamento do sistema financeiro.A prevenção de erros de barramento envolve atualizações regulares do driver, inspeções de hardware e o uso de métodos de verificação de erros, como verificações de paridade.Essas estratégias ajudam a manter a integridade dos dados e a confiabilidade do sistema, especialmente em ambientes onde as falhas podem ter impactos graves.

Problemas de interrupção: gerenciar desafios de interrupção

As interrupções permitem que os microprocessadores priorizem tarefas, mas questões como sinais falsos (adesão de linha), interferência ou manuseio inadequado podem interromper a execução do programa.Abordar esses problemas requer proteção contra interferências, técnicas de debousing e protocolos de refino por meio de testes.Os sistemas bem projetados antecipam problemas de interrupção usando a verificação de erros, redundância e melhoria iterativa.Isso garante desempenho confiável, mesmo sob condições desafiadoras, refletindo a importância de um design e teste cuidadosos.

Degradação do sinal: mantendo a integridade dos dados

Os ônibus paralelos longos face de degradação do sinal, como a diafonia (interferência entre linhas) e ruído de fatores ambientais ou interferência eletromagnética (EMI).Esses problemas podem levar a erros de dados e falhas do sistema.Muitas degradação do sinal de combate com blindagem, sinalização diferencial e design cuidadoso, como espaçamento fios ou o uso de cabos mais curtos.Compreender e enfrentar esses desafios garante comunicação confiável em sistemas eletrônicos, mesmo em mudanças de condições.

Método de inspeção

Ao reparar os circuitos lógicos seqüenciais, é importante entender primeiro a arquitetura e o design do circuito do sistema.Uma inspeção detalhada de falhas pode tornar a solução de problemas mais eficiente, reduzindo possíveis questões.Em sistemas avançados, como dispositivos médicos, as ferramentas autodiagnósticas embutidas podem ajudar a identificar problemas, mostrando como a tecnologia pode aprimorar as práticas de manutenção.

Verifique a fonte de alimentação

Os circuitos lógicos seqüenciais geralmente dependem de fontes de alimentação como ± 5V, ± 15V ou ± 12V.Falhas como tensões instáveis ​​ou curtos circuitos podem causar falhas no sistema, como falta de resposta ou comportamento irregular.Os capacitores defeituosos são uma causa comum de curtos circuitos e podem ser detectados usando um rastreador atual.Manter um registro de desempenho da fonte de alimentação pode ajudar a prever problemas antes que eles ocorram.

Verifique o relógio

Os circuitos do relógio, feitos com cristais de quartzo ou osciladores RC, garantem um tempo preciso.Os cristais de quartzo são delicados e devem ser inspecionados com cuidado.Ferramentas como osciloscópios ou sondas lógicas podem medir a frequência, a amplitude e a fase do sinal do relógio para identificar problemas.O estabelecimento de uma linha de base para o comportamento normal do relógio pode facilitar a detecção de anomalias.

Verifique o ônibus

Verifique a atividade do pulso no barramento com uma sonda lógica para garantir a funcionalidade adequada.Se nenhuma atividade for encontrada, examine o motorista do ônibus e os sinais de entrada.As medições de resistência também podem ajudar a diagnosticar problemas de barramento.Manter os registros das falhas anteriores de ônibus podem fornecer informações úteis para a solução de problemas futuros.

Verifique sinais de pulso crítico

Sinais de controle como redefinição, ativação e leitura de memória devem ser monitorados usando sondas lógicas ou osciloscópios.Sinais saudáveis ​​indicam que o circuito integrado (IC) está funcionando corretamente, enquanto as anomalias podem apontar para programas de bancas ou outros problemas.Documentar regularmente o comportamento do sinal pode ajudar a diagnosticar problemas recorrentes mais rapidamente.

Verifique a interface

Conexões soltas ou desalinhadas podem causar problemas de desempenho.A limpeza e a reconexão com segurança interfaces podem resolver muitas falhas.As linhas de comunicação externas são vulneráveis ​​à interferência eletromagnética (EMI), que pode interromper a transmissão de dados.Escudo e identificação de fontes de EMI são medidas preventivas eficazes.O uso de uma lista de verificação para inspeções de interface garante manutenção completa.A manutenção de circuitos lógicos seqüenciais requer lições técnicas e técnicas.A aplicação das melhores práticas e o aprendizado de reparos anteriores pode melhorar a confiabilidade e a eficiência na solução de problemas desses sistemas.
