Guia do interruptor deslizante: como funciona, tipos e aplicações de circuito

Neste artigo, você aprenderá o que é uma chave deslizante e como ela é usada para controlar o fluxo de eletricidade em um circuito.Você entenderá seu símbolo, construção interna e princípio de funcionamento.Você também explorará os diferentes tipos de interruptores deslizantes, suas especificações elétricas, vantagens, limitações e aplicações comuns.Além disso, você verá como as chaves deslizantes se comparam às chaves seletoras e de remo e como escolher a chave certa para um circuito.

Catálogo

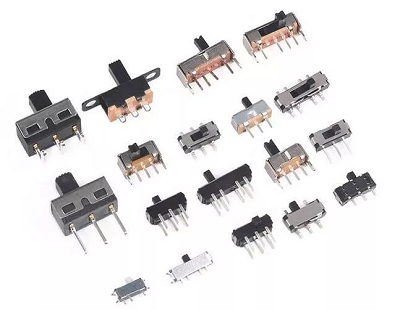

Figura 1. Interruptor deslizante

O que é um interruptor deslizante?

Uma chave deslizante é uma pequena chave eletromecânica manual usada para controlar o fluxo de corrente elétrica em um circuito.Ele opera movendo um pequeno controle deslizante de uma posição para outra para ligar ou desligar um circuito ou para alterar sua conexão.Os interruptores deslizantes são comumente encontrados em dispositivos eletrônicos, placas de circuito e painéis de controle porque são compactos e fáceis de operar.Permitem ativar ou desativar manualmente a energia elétrica com um simples movimento deslizante.Devido à sua confiabilidade e design simples, os interruptores deslizantes são amplamente utilizados em eletrônicos de consumo, controles de energia e pequenos módulos eletrônicos.

Símbolo de um interruptor deslizante

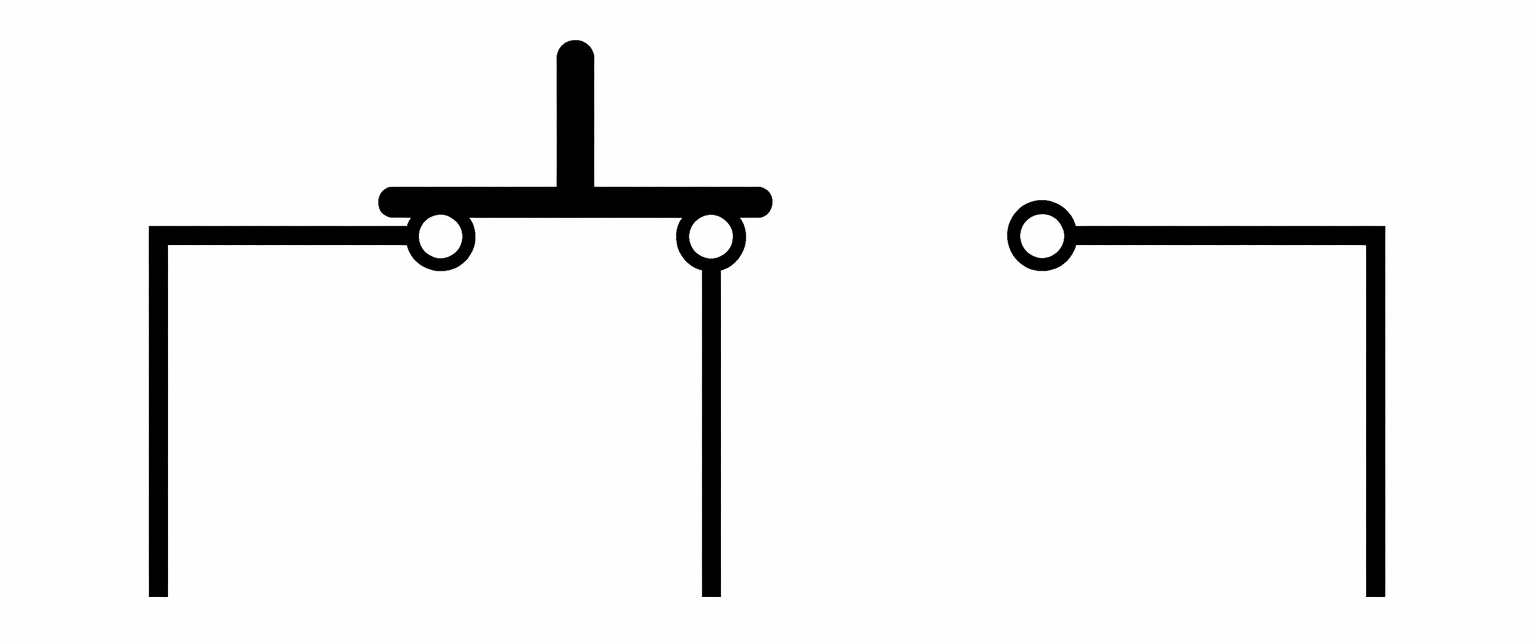

Figura 2. Símbolo do interruptor deslizante

Em esquemas elétricos, o símbolo de uma chave deslizante representa o dispositivo de comutação usado para abrir ou fechar um circuito elétrico.O símbolo normalmente consiste em pontos de conexão fixos e uma linha móvel que indica o caminho de comutação entre os terminais.Este diagrama nos ajuda a entender como a chave conecta diferentes partes de um circuito.O símbolo exato pode variar ligeiramente dependendo da configuração do switch mostrada no diagrama.O uso de símbolos esquemáticos padrão garante que os diagramas de circuitos permaneçam claros, consistentes e fáceis de interpretar durante o projeto eletrônico e a solução de problemas.

Construção de um interruptor deslizante

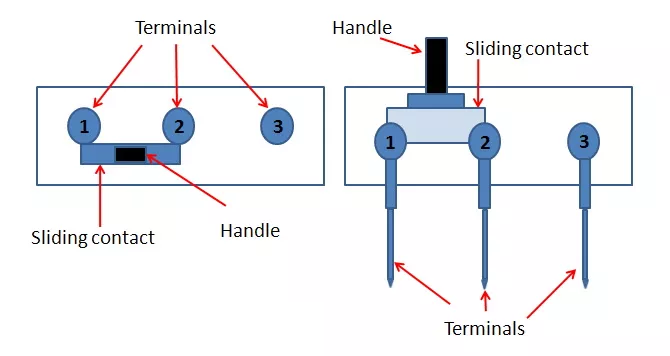

Figura 3. Construção de um interruptor deslizante

• Alça (controle deslizante)

A alça é a parte externa do interruptor deslizante que é movida com um dedo.Geralmente é feito de plástico ou material isolante durável para garantir uma operação manual segura.A alça se move horizontalmente ao longo de um caminho fixo para reposicionar os contatos internos dentro da chave.

• Contato Deslizante (Contato Móvel)

O contato deslizante é a peça condutora móvel fixada ao mecanismo deslizante.Normalmente é feito de metal para garantir um bom contato elétrico entre os terminais.Este componente se move fisicamente através de diferentes pontos de contato quando o controle deslizante é movido.

• Terminais

Terminais são os pinos de metal que conectam a chave deslizante a um circuito elétrico.Eles se estendem do corpo do switch para que possam ser soldados em uma placa de circuito impresso (PCB).Cada terminal atua como um ponto de conexão entre a chave e a fiação externa do circuito.

• Habitação

O invólucro é o invólucro externo que envolve e protege os componentes internos da chave deslizante.Geralmente é feito de plástico ou metal para fornecer resistência mecânica e isolamento.A caixa mantém as peças internas alinhadas e as protege contra poeira, danos e interferências externas.

Princípio de funcionamento de um interruptor deslizante

O princípio de funcionamento de uma chave deslizante é baseado no movimento de um atuador deslizante que altera a conexão entre os contatos internos.Quando você empurra o controle deslizante para um lado, o contato interno se alinha com um terminal específico dentro da chave.Este alinhamento completa o caminho elétrico ou interrompe a conexão dependendo da posição da chave.Se o contato unir dois terminais, a corrente elétrica poderá fluir através do circuito.Quando o controle deslizante se afasta do ponto de contato, o caminho do circuito é interrompido e a corrente para de fluir.Este movimento deslizante simples permite que a chave controle manualmente o estado elétrico de um circuito.Devido a esse mecanismo simples, os interruptores deslizantes fornecem controle manual confiável em muitos sistemas eletrônicos.

Tipos de interruptores deslizantes

Interruptor deslizante SPDT

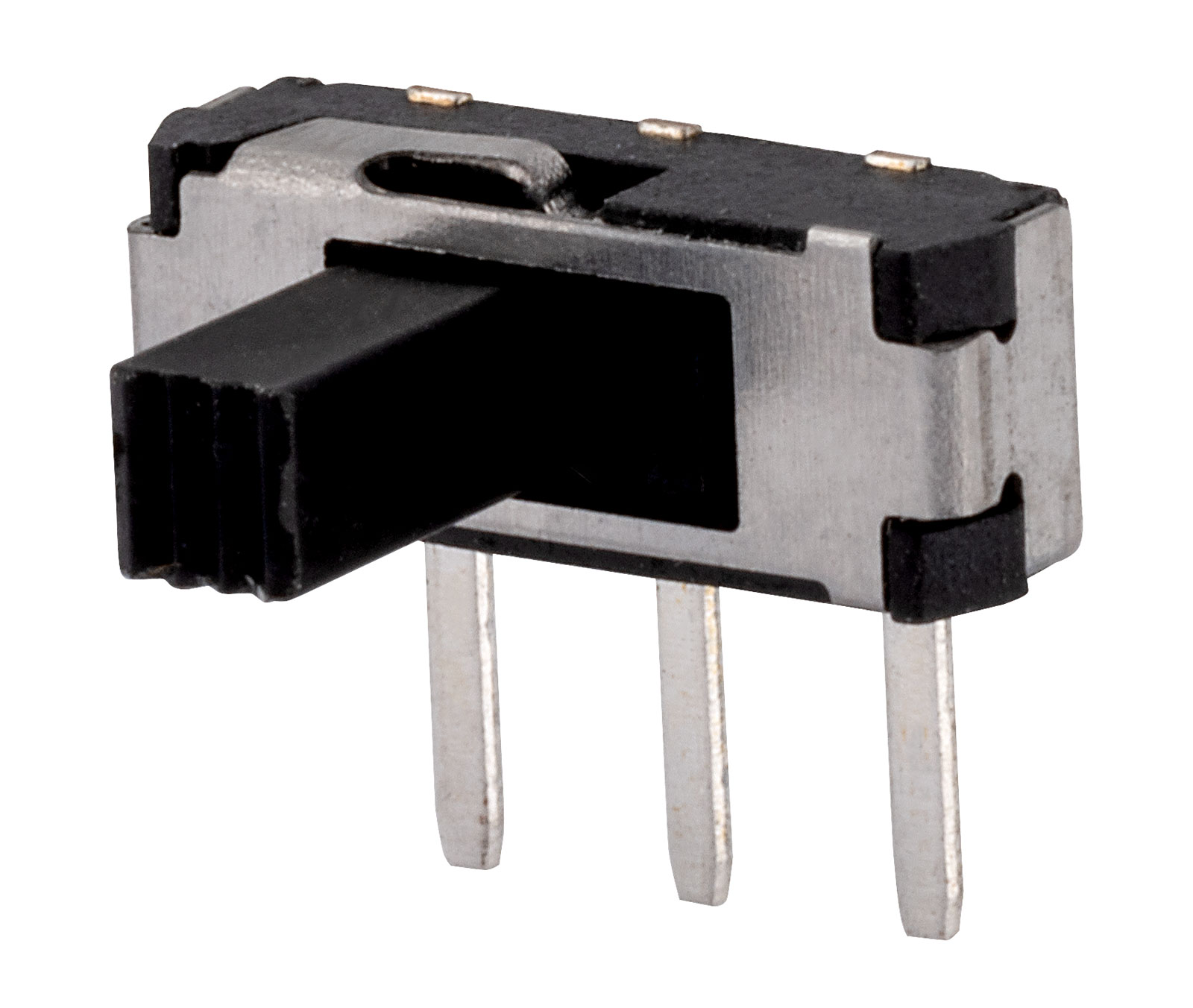

Figura 4. Chave deslizante SPDT

Uma chave deslizante SPDT (Single Pole Double Throw) é uma chave que conecta um terminal de entrada a um dos dois terminais de saída possíveis.Ele contém um único contato móvel que pode deslizar entre dois pontos de conexão diferentes.Quando o controle deslizante se move para uma posição, o terminal de entrada se conecta ao primeiro terminal de saída.Quando o controle deslizante se move para o outro lado, a conexão muda para o segundo terminal de saída.Esta ação de comutação permite que um único caminho de circuito seja redirecionado entre duas rotas elétricas diferentes.O projeto mostrado na figura ilustra como o atuador deslizante altera a conexão entre os terminais à medida que se move.Devido a esse arranjo de comutação simples, as chaves deslizantes SPDT são comumente usadas para seleção básica de sinais ou circuitos.

Interruptor deslizante SPST

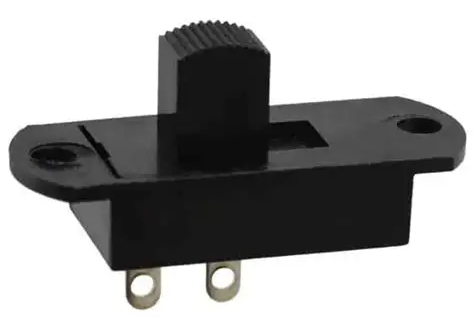

Figura 5. Interruptor deslizante SPST

Uma chave deslizante SPST (Single Pole Single Throw) é o tipo mais simples de chave deslizante usada para controlar um único circuito elétrico.Possui um terminal de entrada e um terminal de saída que são conectados ou desconectados pela ação deslizante.Quando o controle deslizante é movido para a posição ON, o contato interno liga os dois terminais.Quando o controle deslizante se move para a posição DESLIGADO, o contato se separa e o caminho elétrico é interrompido.Este mecanismo simples atua como um controle ON/OFF básico para corrente elétrica.A estrutura mostrada na figura demonstra como o controle deslizante alterna entre duas posições para controlar a conexão.Devido à sua simplicidade, a chave deslizante SPST é amplamente utilizada para funções simples de comutação de energia.

Interruptor deslizante DPST

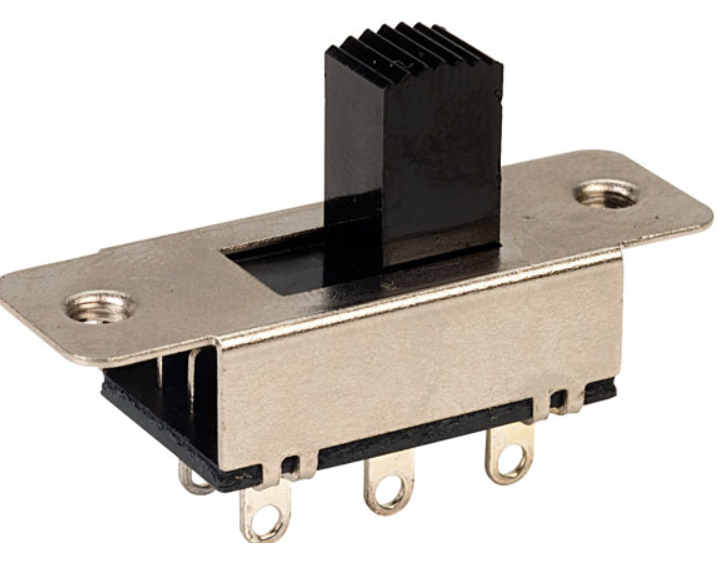

Figura 6. Interruptor deslizante DPST

Uma chave deslizante DPST (Double Pole Single Throw) é projetada para controlar dois circuitos independentes ao mesmo tempo usando uma única ação deslizante.Ele contém dois caminhos de comutação internos separados que se movem juntos quando o controle deslizante é operado.Quando o controle deslizante é colocado na posição ON, ambos os circuitos são conectados simultaneamente.Quando é movido para a posição OFF, ambas as conexões são abertas ao mesmo tempo.Este projeto permite que duas linhas elétricas sejam comutadas juntas com um único controle manual.A configuração mostrada na figura reflete como um movimento deslizante afeta dois caminhos de comutação internos.Os interruptores deslizantes DPST são comumente usados ​​quando dois circuitos devem ser controlados juntos de maneira sincronizada.

Interruptor deslizante DPDT

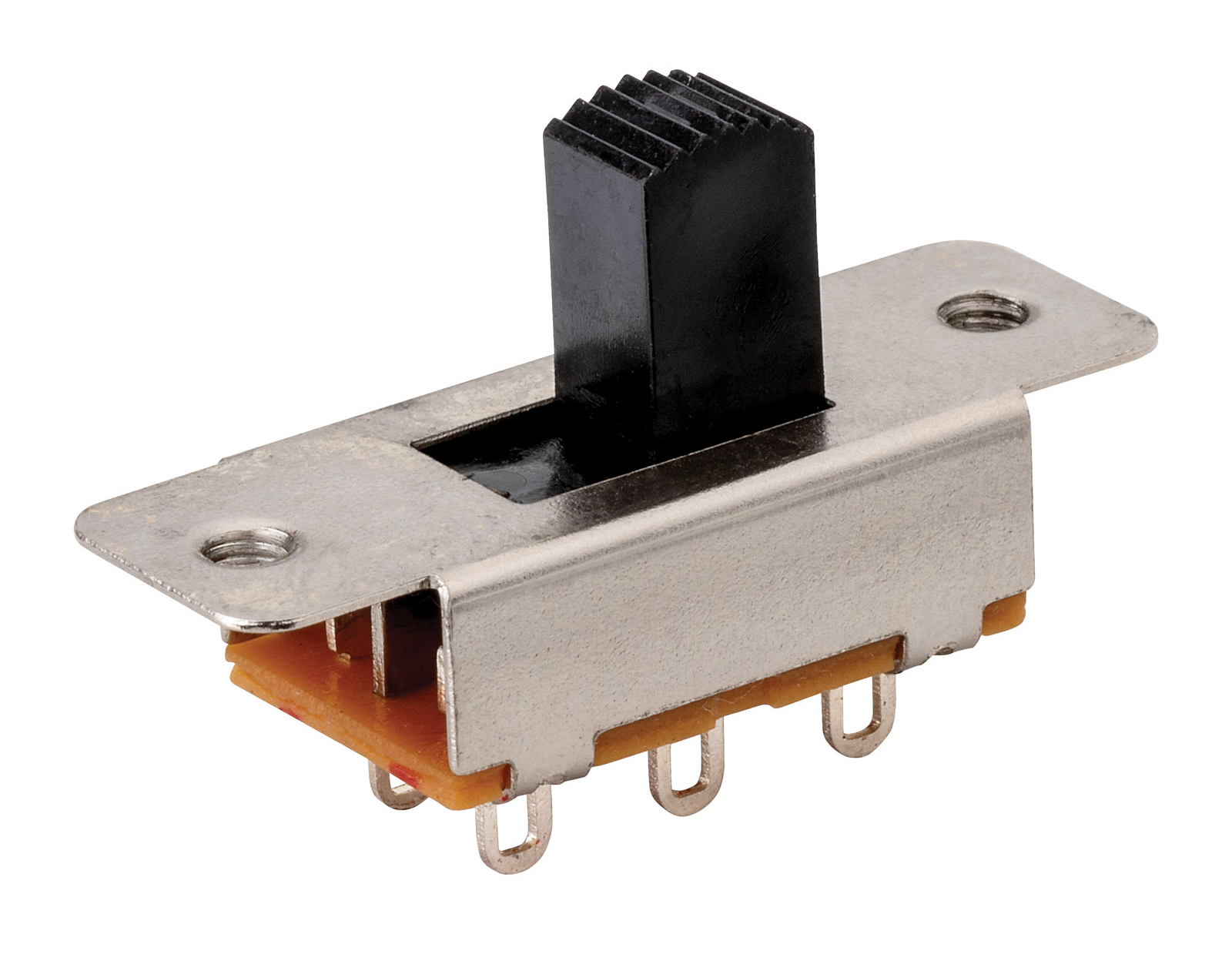

Figura 7. Interruptor deslizante DPDT

Uma chave deslizante DPDT (Double Pole Double Throw) é um dispositivo de comutação que pode controlar dois circuitos separados e alternar cada um entre dois caminhos de saída diferentes.Contém dois pólos, cada um com dois pontos de conexão possíveis.Quando o controle deslizante se move, ambos os circuitos mudam suas posições de conexão ao mesmo tempo.Isso permite que cada circuito alterne entre dois caminhos de terminal diferentes, dependendo da posição do controle deslizante.A estrutura de comutação ilustrada na figura mostra como múltiplos terminais são dispostos para suportar esta função de comutação dupla.Devido a essa capacidade, uma chave deslizante DPDT fornece controle de comutação flexível para circuitos que exigem duas mudanças de conexão simultâneas.

Especificações elétricas dos interruptores deslizantes

Parâmetro	Especificação
Tensão nominal	Classificação típica de 12 V – 50 V CC para pequenas chaves deslizantes de PCB
Classificação atual	0,3 A – 3 A dependendo do tamanho da chave e do design do contato
Resistência de contato	≤ 20 mΩ típico quando os contatos estão fechados
Resistência de Isolamento	≥ 100 MΩ a 500 V CC
Resistência Dielétrica	500 V – 1000 V CA por 1 minuto entre terminais
Faixa de temperatura operacional	Faixa operacional típica de −20°C a +85°C
Vida Mecânica	10.000 – 50.000 ciclos de comutação
Vida Elétrica	5.000 – 10.000 ciclos de comutação sob carga nominal
Tipo de Terminal	Pinos passantes de PCB ou terminais de solda
Material de contato	Liga de cobre banhado a prata ou contatos de latão
Avaliação de contato	0,3 A a 50 V CC ou 3 A a 12 V CC (classificações comuns)
Força de comutação	100 gf – 300 gf força de atuação do controle deslizante
Distância de viagem	Movimento deslizante de 2 mm – 4 mm entre posições
Material de isolamento	Termoplástico de alta temperatura (classificação UL94 V-0)
Espaçamento entre terminais	Passo de PCB padrão de 2,54 mm – 5,08 mm

Vantagens e limitações dos interruptores deslizantes

As chaves deslizantes são usadas em circuitos eletrônicos porque são simples, baratas e fáceis de usar, mas também apresentam algumas limitações.

Vantagens dos interruptores deslizantes

• O controle manual simples torna os interruptores deslizantes fáceis de operar em muitos dispositivos eletrônicos.

• O tamanho compacto permite que caibam facilmente em pequenas placas de circuito e equipamentos portáteis.

• O baixo custo de fabricação os torna econômicos para produtos eletrônicos de grande escala.

• A posição ON/OFF clara fornece status de comutação visível.

• Estrutura mecânica confiável garante desempenho de comutação estável em circuitos básicos.

• Fácil instalação em placas de circuito impresso utilizando terminais de solda padrão.

Limitações dos interruptores deslizantes

• Os contactos mecânicos podem desgastar-se após muitos ciclos de comutação.

• Velocidade de comutação limitada em comparação com interruptores eletrônicos ou de estado sólido.

• O tamanho pequeno pode dificultar a operação manual em determinados projetos.

• Não é adequado para aplicações de comutação de alta potência ou alta corrente.

• A exposição a poeira ou umidade pode afetar a confiabilidade da comutação a longo prazo.

Aplicações de interruptores deslizantes

1. Eletrônicos de consumo

Os interruptores deslizantes são freqüentemente usados em pequenos eletrônicos de consumo, como rádios, alto-falantes e aparelhos eletrônicos.Permitem controlar manualmente a potência ou funções básicas com um simples movimento deslizante.Seu tamanho compacto os torna ideais para dispositivos com espaço interno limitado.

2. Dispositivos eletrônicos portáteis

Muitos dispositivos portáteis usam interruptores deslizantes para controle de energia ou seleção de modo.Os exemplos incluem eletrônicos portáteis, módulos alimentados por bateria e pequenos dispositivos de comunicação.A chave fornece uma posição física clara que indica se o dispositivo está LIGADO ou DESLIGADO.

3. Brinquedos eletrônicos

Os interruptores deslizantes são amplamente utilizados em brinquedos alimentados por bateria para controlar a energia ou ativar funções de som e iluminação.Eles oferecem uma solução de comutação simples e durável, adequada para uso manual repetido.Seu tamanho pequeno também cabe bem em caixas compactas de brinquedos.

4. Painéis de controle

Os painéis de controle industriais ou eletrônicos às vezes incluem interruptores deslizantes para selecionar modos de operação ou ativar determinadas funções.O switch fornece uma maneira clara e direta de alterar manualmente as configurações.Sua operação simples facilita o controle do equipamento.

5. Eletrônica e prototipagem DIY

Os interruptores deslizantes são comumente usados em projetos eletrônicos, placas de prototipagem e kits de desenvolvimento.Eles permitem controlar manualmente os estados do circuito durante testes e experimentações.Sua estrutura simples facilita a integração em projetos eletrônicos personalizados.

6. Circuitos de seleção de bateria

Alguns sistemas eletrônicos usam interruptores deslizantes para conectar ou desconectar fontes de bateria dentro de um circuito.Isto permite gerenciar manualmente fontes de energia em pequenos dispositivos eletrônicos.A ação deslizante fornece uma maneira simples de controlar a conexão entre linhas de energia.

Interruptor deslizante vs interruptor de alternância vs interruptor de remo

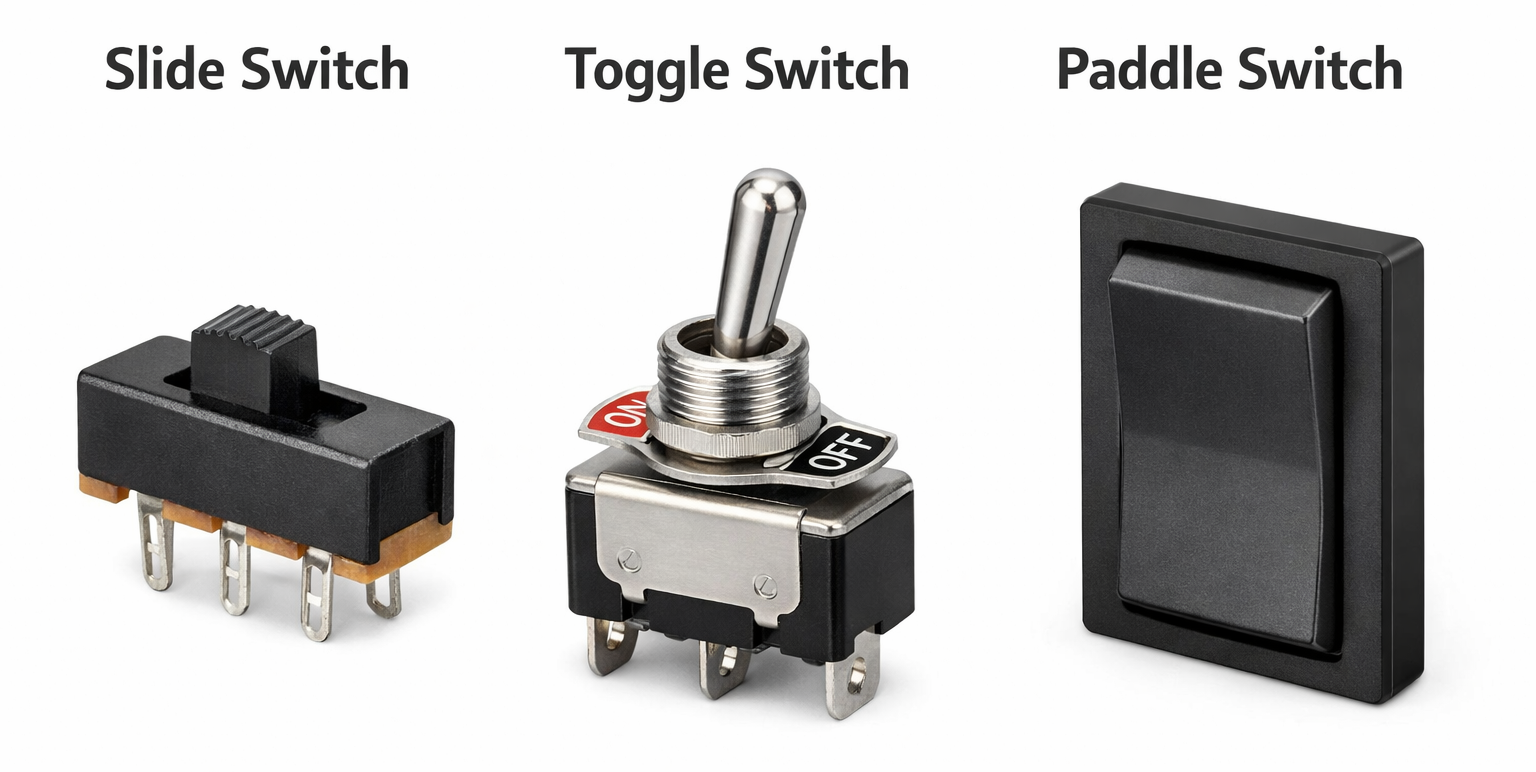

Figura 8. Interruptor deslizante versus interruptor de alternância versus interruptor de remo

Recurso	Interruptor deslizante	Alternar interruptor	Interruptor de remo
Método Operacional	Movimento deslizante	Movimento de lançamento da alavanca	Pressionando uma superfície plana de remo
Interação do usuário	Deslize para a esquerda ou para a direita	Vire a alavanca para cima ou para baixo	Empurre a raquete
Projeto Mecânico	Controle deslizante linear compacto	Atuador baseado em alavanca	Atuador plano grande
Estilo de montagem	Montagem em PCB ou painel	Montagem em painel	Montagem em parede ou painel
Tamanho	Pequeno e compacto	Tamanho médio	Projeto maior
Indicador visual de posição	Limpar posição do controle deslizante	A direção da alavanca indica o estado	A posição da pá indica o estado
Controle Típico	Controle de circuito simples	Controle de comutação de circuito	Controle de potência para iluminação
Facilidade de operação	Movimento deslizante simples	Requer inversão da alavanca	Fácil operação de prensa
Instalação	Freqüentemente soldado ao PCB	Montado através do furo do painel	Instalado em placas de parede
Integração de dispositivos	Usado dentro de dispositivos eletrônicos	Utilizado em painéis de equipamentos	Usado em sistemas de controle de sala
Precisão de controle	Adequado para pequenos circuitos	Adequado para vários circuitos	Projetado para controle manual da sala
Durabilidade	Vida mecânica moderada	Vida mecânica geralmente forte	Projetado para uso manual frequente
Estilo de mudança	Movimento de comutação linear	Movimento da alavanca rotacional	Comutação baseada em imprensa
Ambiente Típico	Eletrônicos e pequenos dispositivos	Painéis industriais ou de equipamentos	Controle residencial ou predial
Design Visual	Mínimo e compacto	Mecânico e exposto	Superfície moderna e plana

Como escolher o interruptor deslizante correto?

1. Determine a classificação elétrica

O primeiro passo é verificar os níveis de tensão e corrente necessários do circuito onde a chave será utilizada.A chave deslizante selecionada deve ter classificações elétricas que suportem esses valores com segurança.A escolha de um switch com classificação apropriada ajuda a evitar o superaquecimento e garante a operação estável do circuito.

2. Selecione o tipo de montagem adequado

Os interruptores deslizantes estão disponíveis em diferentes estilos de montagem, como montagem em PCB ou montagem em painel.O tipo de montagem deve corresponder ao projeto mecânico do dispositivo ou placa de circuito.A montagem adequada garante que o switch se encaixe com segurança e funcione de maneira confiável durante a operação.

3. Considere o tamanho e as dimensões do switch

O tamanho físico do interruptor deslizante deve corresponder ao espaço disponível no dispositivo.Você deve verificar as dimensões da chave, o espaçamento dos terminais e a distância de deslocamento do controle deslizante.Um switch de tamanho adequado garante uma instalação suave e uma operação confortável.

4. Verifique o número necessário de postes e lançamentos

Diferentes configurações de interruptores deslizantes oferecem diferentes opções de conexão para circuitos elétricos.A disposição necessária do pólo e do alcance deve corresponder à função de controle do circuito pretendida.A seleção da configuração correta garante que o switch execute a tarefa de comutação desejada.

5. Avalie a durabilidade e a vida mecânica

A classificação de vida mecânica indica quantos ciclos de comutação a chave deslizante pode realizar antes que ocorra desgaste.Os dispositivos que requerem comutação frequente devem utilizar interruptores concebidos para uma vida mecânica mais longa.Isso ajuda a manter um desempenho confiável durante o uso prolongado.

6. Considere as condições ambientais

Fatores ambientais como temperatura, umidade e poeira podem afetar o desempenho do switch.A seleção de um switch projetado para o ambiente operacional esperado melhora a confiabilidade a longo prazo.Isto é especialmente importante para dispositivos usados ​​em condições adversas ou externas.

Conclusão

Os interruptores deslizantes são dispositivos simples e confiáveis usados para controlar circuitos elétricos com movimento deslizante.Seu pequeno tamanho, baixo custo e fácil operação os tornam comuns em muitos dispositivos eletrônicos e placas de circuito.Compreender suas peças, princípio de funcionamento, tipos e especificações ajuda a selecionar a chave certa para um circuito.A escolha da chave deslizante correta com base na classificação elétrica, tamanho e configuração garante um controle de circuito seguro e eficaz.
