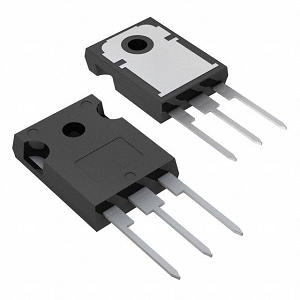

TIP142 Transistor: pinagem, equivalente e folha de dados

Este artigo explora o TIP142, um transistor de Darlington, conhecido por sua eficiência e recursos excepcionais de ganho de corrente.Engenhamente projetado para abrigar dois transistores em um único pacote, este dispositivo simplifica o processo de montagem e aprimora o manuseio atual, tornando-o uma escolha excelente para aplicações que exigem energia.Ao combinar funcionalidade e confiabilidade, o TIP142 se destaca como uma solução preferida com o objetivo de reduzir a contagem de componentes e otimizando o desempenho.

Catálogo

O que é o tip142?

O Tip142 O transistor é construído com tecnologia avançada e apresenta um design exclusivo que melhora seu desempenho.Ele usa o que é chamado de estrutura "Base Island" e uma configuração de Darlington, que trabalha juntos para fornecer uma amplificação forte e manter a perda de energia baixa.Graças ao seu design avançado, o TIP142 é estável e confiável, tornando -o uma ótima opção para tarefas que precisam de desempenho consistente em diferentes ambientes.O layout da "Ilha Base" ajuda a criar um fluxo elétrico mais suave, reduzindo a interferência e o desperdício de energia.Com o tempo, esse design provou prolongar a vida útil e a eficácia do componente em diferentes usos.A configuração de Darlington combina dois transistores em um pacote, permitindo maior saída de corrente e melhorando a eficiência.Essa configuração simplifica o design do circuito, reduzindo o número de peças, o que geralmente leva a menos falhas e economiza espaço no design.Com suas altas habilidades de amplificação, o TIP142 pode aumentar a corrente com muito pouca entrada, o que o torna útil para quem deseja circuitos eficientes.A tensão de baixa saturação do TIP142 ajuda a reduzir a perda de energia, o que é importante para aplicações com eficiência energética.Isso se alinha bem com o foco crescente na sustentabilidade, pois o uso eficiente de energia agora é um objetivo essencial no design da tecnologia.

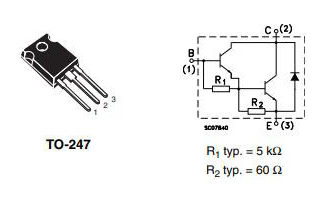

Tip142 Configuração do pino

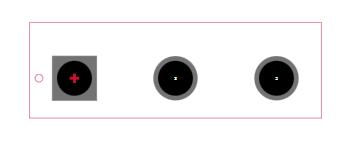

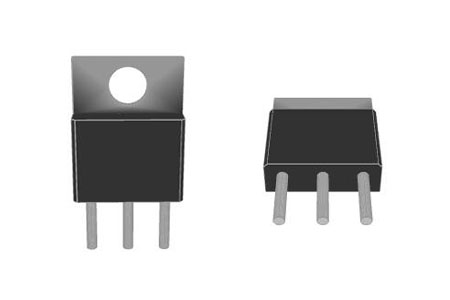

TIP142 Símbolo, pegada e modelo CAD

Recursos da tip142

• Tensão: Pode lidar com até 100V entre colecionador e emissor e 5V entre emissor e base.Isso o torna confiável para aplicações de alta tensão.

• Atual: Suporta até 10A, que é útil para circuitos de alta corrente, como amplificadores de potência e controle motor.

• Dissipação de energia: Pode dissipar 125W de energia, por isso precisa de resfriamento adequado (como um dissipador de calor) para evitar superaquecimento.

• Faixa de temperatura: Funciona em temperaturas de -65 ° C a +150 ° C, por isso é adequado para ambientes agressivos.

• Design e amplificação: Vem em um pacote TO-247 para fácil montagem e possui um ganho de alta corrente (1000), que amplifica os sinais de maneira eficaz.

Aplicações da TIP142

Processamento de sinal

No processamento de sinal, os sistemas geralmente exigem componentes hábeis no gerenciamento de tensões e correntes flutuantes.O TIP142 se destaca aqui, desempenhando um papel em amplificadores e dispositivos de modulação de sinal, onde processamento eficaz é uma arte para o desempenho.

Gerenciamento de energia

Os sistemas de gerenciamento de energia são áreas em que o TIP142 brilha em sua eficácia na conversão e regulamentação de energia.Este transistor não garante apenas um desempenho estável;Atua como um guardião das unidades de fornecimento de energia.Sistemas de criação que requerem fluxos constantes de energia em condições diversas e em constante mudança.

Gadgets portáteis

Smartphones, tablets e outros gadgets portáteis colhem as recompensas dos recursos de gerenciamento de energia do TIP142.Esse componente ajuda a prolongar a duração da bateria e aumentar a longevidade dos dispositivos.Outros transmitem esses avanços para ultrapassar os limites do gerenciamento de energia compacto, abraçando os desafios e as emoções da inovação orientada por miniaturização.

Eletrônica de consumo

O TIP142 agradece eletrônicos de consumo, de televisões a eletrodomésticos.Sua durabilidade contribui para reduzir as taxas de falha de componentes, introduzindo uma harmonia de desempenho e custo-efetividade.

Máquinas industriais

Quando se trata de máquinas industriais, a resiliência é fundamental, pois esses componentes enfrentam ambientes desafiadores e ciclos exigentes.O TIP142 é uma escolha preferida para circuitos de controle do motor e regulamentação de energia.Ele fornece informações sobre a melhoria da eficiência das máquinas e minimizando o tempo de inatividade, suportando a rotina das demandas industriais.

Equivalente para o transistor TIP142

• 2SD1197

• 2SD2390

• 2SD2390-O

• 2SD2390-P

• 2SD2390-y

• BDV65B

• BDV65BG

• BDV67B

• BDV67C

• BDV67D

• TIP142G

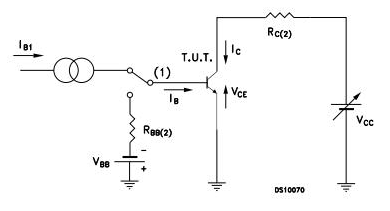

Circuito de teste da tip142

Construir um circuito de teste simples para alternar uma carga com um transistor TIP142 NPN é uma boa maneira de começar a verificar como o circuito será executado.Para montar essa configuração de teste, você precisará de um transistor TIP142, um resistor que corresponda aos níveis de corrente e energia esperados, uma fonte de alimentação e ferramentas como um osciloscópio e um multímetro.Comece seguindo cuidadosamente um diagrama de circuito para montar tudo.Em seguida, aumenta gradualmente a carga para ver como o transistor responde, simulando condições.Essa abordagem ajuda você a encontrar os limites do circuito e detectar quaisquer problemas que possam causar a falha.Após o teste, revise os resultados, com foco em coisas como ganho atual, tensão de saturação e calor.Isso ajuda a ver padrões que podem afetar como você projeta o circuito.

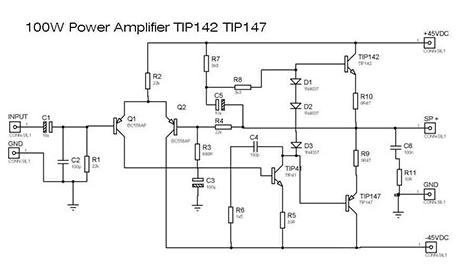

TIP142/TIP147 amplificador de energia

O amplificador de energia fornece um forte desempenho, fornecendo 100 watts de energia contínua a 8 ohms e 150 watts a 4 ohms.Ele pode gerar alto-falantes de 12 polegadas adequados para sons de gama média, midbass e subwoofer.O amplificador usa transistores TIP142 e TIP147 em uma configuração especial de NPN/PNP Darlington para aumentar o poder.Na seção Buffer e Driver, ele usa um transistor PNP BC556AP e um transistor TIP41 NPN.Para obter melhores resultados, sugere -se emparelhar o transistor TIP41 com um dissipador de calor e um interruptor térmico.

TIP142 Especificações técnicas

Tipo	Parâmetro
Time de entrega da fábrica	8 semanas
Tipo de montagem	Através do buraco
Número de pinos	3
Material do elemento transistor	SILÍCIO
Número de elementos	1
Temperatura operacional	150 ° C TJ
Código JESD-609	E3
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Rescisão	Através do buraco
Acabamento terminal	TIN (SN)
Dissipação máxima de energia	125W
Número da peça base	Tip142
Polaridade	Npn
Dissipação de energia	125W
Tipo de transistor	NPN - Darlington
Montar	Através do buraco
Pacote / caso	To-247-3
Peso	6.500007G
Tensão de quebra do coletor-emitidor	100V
hfe min	500
Embalagem	Tubo
Status da peça	Ativo
Número de terminações	3
Código ECCN	Ear99
Tensão - DC nominal	100V
Classificação atual	10a
Contagem de pinos	3
Configuração do elemento	Solteiro
Aplicação do transistor	Comutação
Tensão do emissor de colecionador (VCEO)	100V
Corrente do coletor máximo	10a
Corrente - Corte de colecionador (MAX)	2m
Tensão da base do coletor (VCBO)	100V
Vcesat-max	3 v
Comprimento	15,75 mm
Alcance SVHC	Sem svhc
Status do ROHS	ROHS3 compatível
Ganho atual de CC (HFE) (min) @ IC, VCE	1000 @ 5A 4V
VCE Saturação (Max) @ ib, IC	3V @ 40MA, 10A
Tensão da base do emissor (vebo)	5V
Altura	20,15mm
Largura	5.15mm
Endurecimento da radiação	Não
Chumbo livre	Chumbo livre

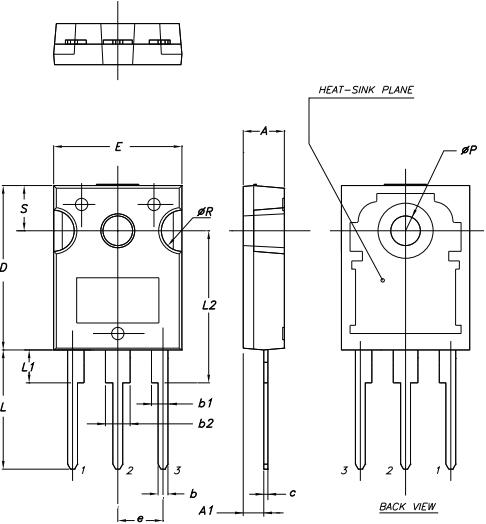

Pacote para TIP142

TIP142 Informações do fabricante

A stmicroelectronics é uma figura de liderança na esfera semicondutora, conhecida por desenvolver soluções de microeletronics de ponta.Utilizando a tecnologia avançada, juntamente com os recursos substanciais de fabricação, a empresa oferece uma vasta gama de produtos pioneiros.Sua busca pela melhoria tecnológica e engenharia superior impulsiona a progressão de semicondutores, profundamente incorporada na eletrônica contemporânea.A proezas desta empresa é evidente em seu desenvolvimento de complexas soluções de semicondutores para numerosos usos eletrônicos.Através de investimentos substanciais em pesquisa e desenvolvimento, a STMicroelectronics expande consistentemente as fronteiras dos microeletrônicos, capacitando os clientes a otimizar a eficiência, velocidade e desempenho em vários setores.A elegante mistura de materiais e metodologias avançados se manifesta nos gadgets cotidianos, aumentando sutilmente ainda que aumentando a satisfação.A robustez de fabricação da Stmicroelectronics decorre de uma rede mundial de instalações equipadas com tecnologias de fabricação de ponta.Essa configuração permite escalabilidade, adaptabilidade e firmeza, garantindo uniformidade e altos padrões nas linhas de produtos.
