Noções básicas sobre interruptores de temperatura que você deve saber

Um interruptor de temperatura ajuda a controlar um circuito elétrico, ligando-o ou desligando-o quando uma temperatura definida é atingida.Neste artigo você aprenderá como funciona um interruptor de temperatura, suas principais partes e os diferentes tipos disponíveis.Você também compreenderá suas vantagens, limitações e usos comuns em vários sistemas.Além disso, você verá como escolher o interruptor de temperatura adequado às suas necessidades.

Catálogo

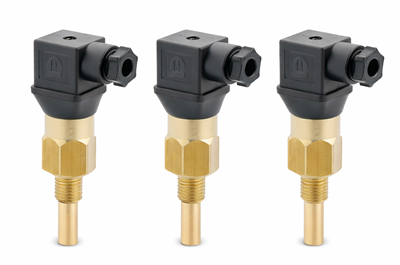

Figura 1. Interruptor de temperatura industrial

O que é um interruptor de temperatura?

Um interruptor de temperatura é um dispositivo que monitora a temperatura e abre ou fecha automaticamente um circuito elétrico quando um limite definido é atingido.É amplamente utilizado em sistemas elétricos para controlar equipamentos ou evitar superaquecimento.Ao contrário dos sensores que medem apenas a temperatura, um interruptor de temperatura executa diretamente uma ação de comutação.Isto o torna útil para um controle simples e confiável baseado em temperatura.É comumente encontrado em máquinas industriais, sistemas HVAC e eletrodomésticos.

A principal função de um interruptor de temperatura é proteção e automação.Ajuda a parar o equipamento quando as temperaturas ficam muito altas ou muito baixas.Isso reduz o risco de danos, falhas ou riscos à segurança.Também pode ser usado para iniciar ou parar dispositivos como ventiladores, aquecedores ou compressores.Devido à sua função simples, é um componente chave em muitos sistemas de controle.

Princípio de funcionamento de um interruptor de temperatura

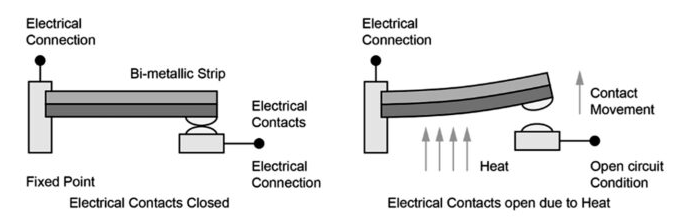

Figura 2. Princípio de funcionamento do interruptor de temperatura

Um interruptor de temperatura funciona detectando mudanças de temperatura e convertendo-as em uma ação mecânica ou elétrica.Primeiro, o elemento sensor detecta um aumento ou queda na temperatura do ambiente circundante.À medida que a temperatura se aproxima de um valor predefinido, o mecanismo interno começa a responder a esta mudança.Uma vez atingido o ponto de ajuste, o dispositivo desencadeia uma ação de comutação que abre ou fecha os contatos elétricos.Esta ação interrompe ou permite o fluxo de corrente no circuito.Quando a temperatura voltar ao normal, a chave poderá ser reiniciada automaticamente ou permanecer em seu novo estado, dependendo do projeto.Este processo simples garante um controle confiável da temperatura sem a necessidade de monitoramento contínuo.

Principais componentes de um interruptor de temperatura

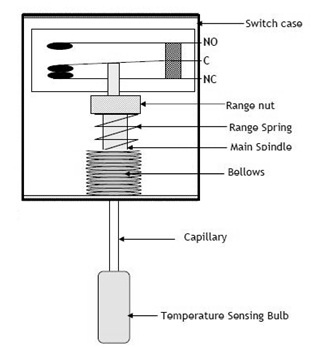

Figura 3. Componentes do interruptor de temperatura tipo capilar

• Lâmpada sensora de temperatura

A lâmpada sensora é a parte que detecta a temperatura do ambiente.Geralmente é colocado em contato direto com o meio que está sendo monitorado.Quando a temperatura muda, o fluido dentro do bulbo se expande ou contrai.

• Tubo Capilar

O tubo capilar conecta o bulbo sensor ao mecanismo interno.Ele carrega as mudanças de pressão causadas pela variação de temperatura.Isso permite o sensoriamento remoto à distância sem colocar todo o dispositivo na área quente.

• Fole

O fole converte mudanças de pressão em movimento mecânico.À medida que o fluido interno se expande, o fole também se expande.Este movimento é usado para acionar o mecanismo de comutação.

• Contatos de comutação (NA/NC/C)

Os contatos controlam o circuito elétrico abrindo ou fechando.Os contatos normalmente abertos (NA) e normalmente fechados (NF) definem o estado do circuito.Quando acionados, os contatos mudam de posição para controlar o fluxo de corrente.

• Parafuso de ajuste/porca de alcance

Este componente é usado para definir o ponto de temperatura desejado.Ajusta a força necessária para ativar o interruptor.Isto permite personalizar a temperatura de comutação.

• Mecanismo de Primavera

A mola fornece resistência e ajuda a retornar o sistema à sua posição original.Equilibra o movimento do fole.Isto garante uma ação de comutação estável e repetível.

Tipos de interruptor de temperatura

Os interruptores de temperatura são classificados principalmente com base em como detectam a temperatura e sua construção interna.

Interruptores de temperatura bimetálicos

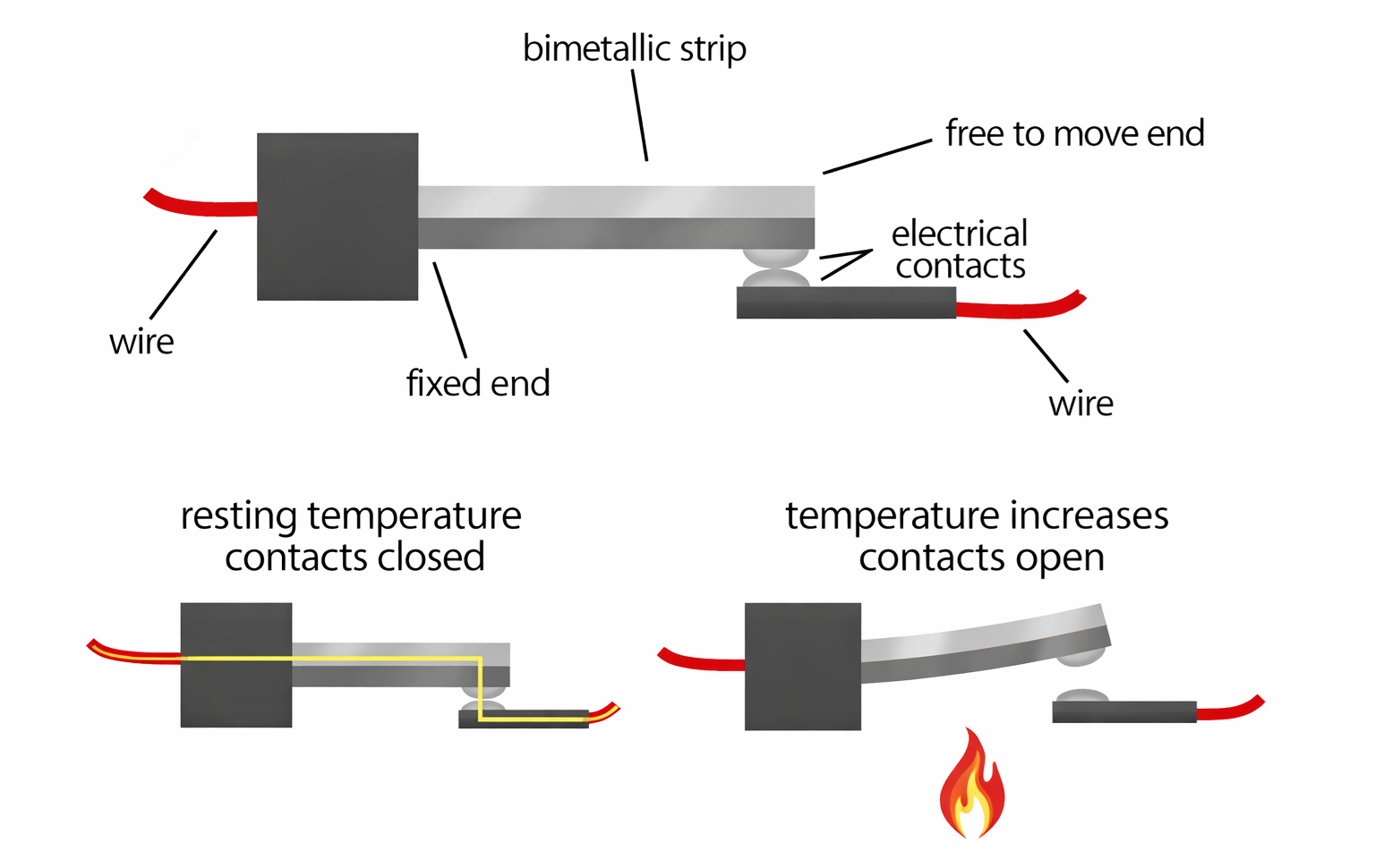

Figura 4. Chave de temperatura bimetálica

Um interruptor de temperatura bimetálico usa uma tira feita de dois metais diferentes unidos que reagem de maneira diferente ao calor.Esses metais se expandem em taxas diferentes quando a temperatura muda.A tira é fixada em uma extremidade e livre para se mover na outra extremidade.Esta construção simples torna-o compacto e confiável para controle básico de temperatura.É comumente usado em eletrodomésticos e sistemas de proteção de baixo custo.

À medida que a temperatura aumenta, a tira dobra devido à expansão desigual dos metais.Este movimento de flexão empurra ou puxa os contatos elétricos.Quando a temperatura definida é atingida, os contatos abrem ou fecham o circuito.À medida que a temperatura cai, a tira retorna ao seu formato original e reinicia a chave.Este tipo de interruptor de temperatura é conhecido por sua simplicidade e durabilidade.

Chaves de temperatura de expansão de fluido

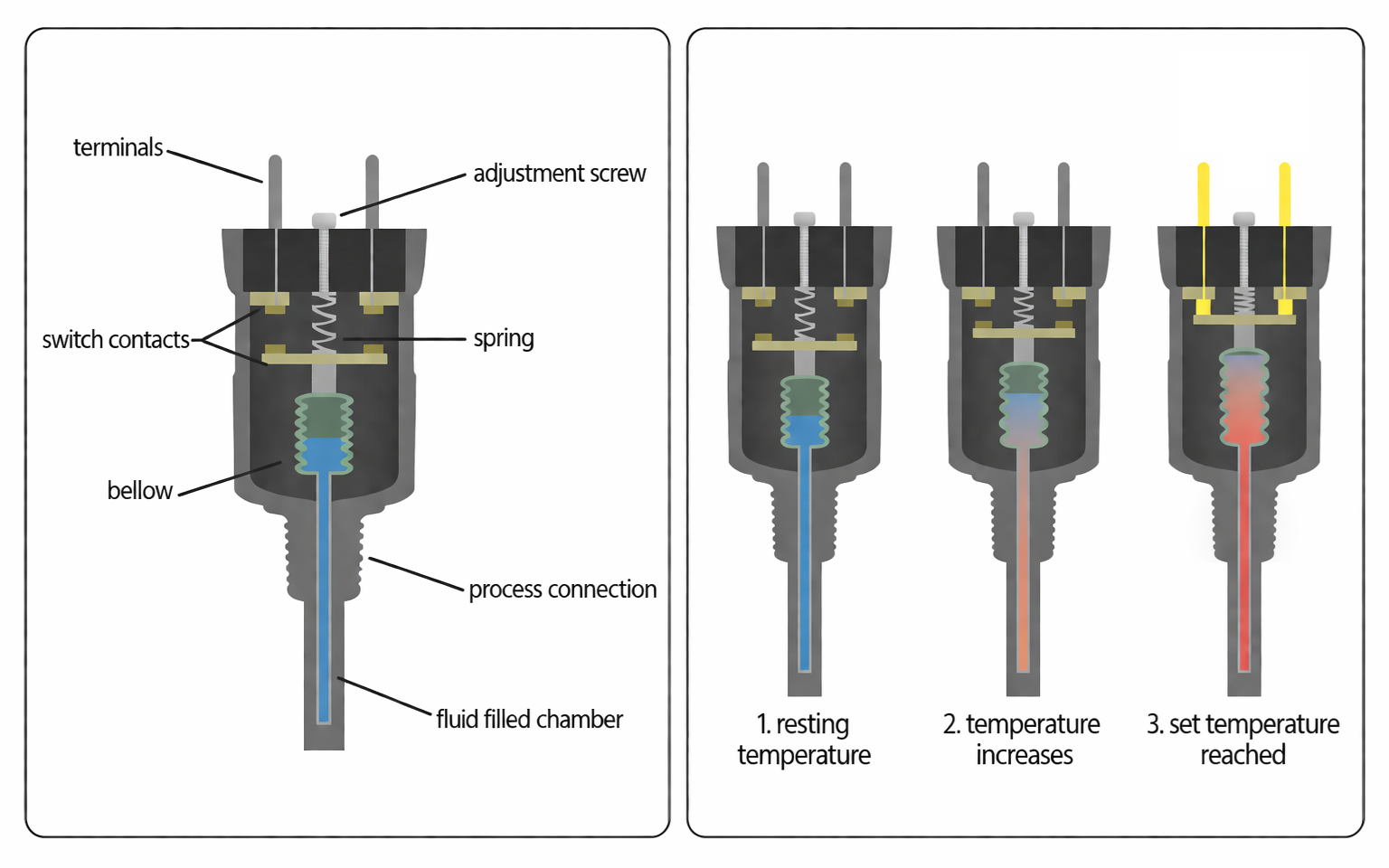

Figura 5. Interruptor de temperatura de expansão de fluido

Um interruptor de temperatura de expansão de fluido opera com base na expansão de líquido ou gás dentro de um sistema selado.Normalmente inclui um bulbo sensor, um tubo capilar e um elemento sensível à pressão.O fluido interno se expande à medida que a temperatura aumenta e cria pressão no sistema.Este design permite detecção precisa mesmo em ambientes remotos ou hostis.É amplamente utilizado em aplicações industriais e HVAC.

Quando a temperatura aumenta, o fluido em expansão gera pressão que move um elemento mecânico.Este movimento é transferido para os contatos de comutação.Assim que a temperatura definida for atingida, os contatos mudam de estado para controlar o circuito.À medida que a temperatura diminui, o fluido se contrai e o sistema retorna à sua condição original.Este tipo oferece maior precisão e maior distância de detecção em comparação com designs simples.

Interruptores de temperatura eletrônicos (estado sólido)

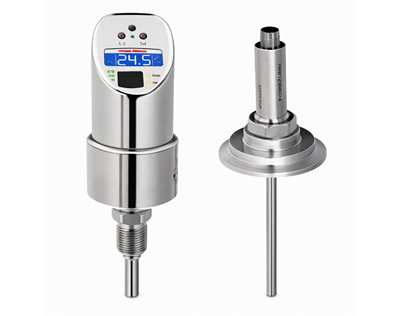

Figura 6. Interruptor eletrônico de temperatura

Um interruptor eletrônico de temperatura usa sensores e circuitos eletrônicos para detectar mudanças de temperatura.Normalmente usa componentes como termistores ou RTDs para medições precisas.O dispositivo inclui um circuito de controle que compara a temperatura medida com um valor predefinido.Este tipo oferece maior precisão e resposta mais rápida do que as chaves mecânicas.É comumente usado em sistemas industriais modernos.

Quando a temperatura detectada atinge o ponto de ajuste, o circuito eletrônico envia um sinal para acionar a comutação.Isto pode ativar um relé ou uma saída semicondutora.A ação de comutação é limpa e consistente devido ao movimento mecânico mínimo.Muitos modelos incluem displays digitais e configurações ajustáveis ​​para melhor controle.Isso os torna adequados para aplicações que exigem monitoramento preciso de temperatura.

Especificações do interruptor de temperatura

Recurso	Temperatura Mudar	Termostato	Temperatura Sensor
Função	Ligar/desligar no limite predefinido	Mantém a meta faixa de temperatura	Detecta e gera dados de temperatura
Tipo de saída	Contato seco (NA/NC), SPDT	Saída de relé ou sinal de controle (0–10V, PWM)	Analógico (mV, Ω) ou digital (I2C, 4–20 mA)
Precisão	±2°C a ±5°C	±0,5°C a ±2°C	±0,1°C a ±1°C
Controle Capacidade	Limite único ação	Ciclo fechado regulamento	Sem controle (somente medição)
Tempo de resposta	1–10 segundos (mecânico)	5–30 segundos (dependente do sistema)	<1 segundo (eletrônico)
Faixa do ponto de ajuste	Fixo ou ajustável (por exemplo, 30°C–150°C)	Ajustável (por exemplo, controle de ambiente de 10°C a 30°C)	Sem ponto de ajuste
Diferencial (Histerese)	2°C–20°C	0,5°C–2°C	Não aplicável
Manuseio de energia	Comutação direta até 15A @ 250V CA	Controles relé/carga externa (≤10A típico)	Sem energia trocando
Método de detecção	Mecânico (bimetálico/fluido) ou eletrônico	Eletrônico ou eletromecânico	Termistor, IDT, termopar
Estado de saída	Binário (LIGADO/DESLIGADO apenas)	Modulação ou controle encenado	Contínuo sinal
Instalação Tipo	Rosqueado, imersão, superfície	Montado na parede ou montado em painel	Sonda, superfície, ou incorporado
Operando Tensão	12V–240V CA/CC	24V–240V CA/CC	3,3 V–24 V CC
Proteção Avaliação	IP40–IP67	IP20–IP40 (típico interior)	IP20–IP68 (depende da sonda)
Vida útil típica	Ciclos de 100k a 500k	Ciclos de 50k a 200k	>1 milhão leituras
Uso Comum	Superaquecimento proteção, controle de corte	Temperatura HVAC regulamento	Monitoramento, dados registro, sistemas de controle

Vantagens e desvantagens do interruptor de temperatura

Vantagens dos interruptores de temperatura

• Operação simples e confiável

• Comutação direta sem controlador

• Baixo custo e fácil instalação

• Durável em ambientes agressivos

• Manutenção mínima necessária

• Resposta rápida em sistemas básicos

Limitações dos interruptores de temperatura

• Precisão limitada em comparação com sensores

• Faixa de ajuste fixa ou limitada

• Desgaste mecânico em alguns tipos

• Não é adequado para controle complexo

• Possível atraso no tempo de resposta

• Menos preciso que os sistemas digitais

Aplicações do interruptor de temperatura

Os interruptores de temperatura são amplamente utilizados em diferentes indústrias para fins de controle e segurança.

1. Sistemas HVAC

Os interruptores de temperatura são usados em sistemas de aquecimento, ventilação e ar condicionado.Eles ajudam a controlar ventiladores, compressores e aquecedores com base nos limites de temperatura.Isto garante condições internas estáveis ​​e evita o superaquecimento.Eles também melhoram a eficiência energética ao automatizar a operação do sistema.

2. Proteção de Máquinas Industriais

Em equipamentos industriais, os interruptores de temperatura evitam o superaquecimento de motores e máquinas.Eles desligam automaticamente os sistemas quando a temperatura excede os limites seguros.Isso protege equipamentos caros contra danos.Também reduz o tempo de inatividade e os custos de manutenção.

3. Eletrodomésticos

Os interruptores de temperatura são usados em dispositivos como fornos, chaleiras e ferros de engomar.Eles regulam a temperatura para garantir uma operação segura.Isso evita o superaquecimento e melhora a vida útil do produto.Eles são importantes para a segurança do usuário em aparelhos de uso diário.

4. Sistemas Automotivos

Os veículos usam interruptores de temperatura para monitorar a temperatura do motor e do líquido refrigerante.Eles ativam ventiladores de resfriamento quando necessário.Isso ajuda a manter o desempenho ideal do motor.Também evita o superaquecimento e a falha do motor.

5. Sistemas de refrigeração

Os interruptores de temperatura controlam compressores e ciclos de degelo em unidades de refrigeração.Eles mantêm condições de resfriamento consistentes.Isto é importante para o armazenamento e preservação dos alimentos.Também melhora a eficiência do sistema.

6. Sistemas de Segurança e Alarme

Os interruptores de temperatura são usados em sistemas de proteção contra incêndio e alarme.Eles detectam aumento anormal de temperatura e acionam alertas.Isso fornece aviso antecipado em situações perigosas.Ajuda a proteger pessoas e propriedades.

Interruptor de temperatura vs termostato vs sensor de temperatura

Recurso	Temperatura Mudar	Termostato	Temperatura Sensor
Função	Ligar/desligar no limite predefinido	Mantém a meta faixa de temperatura	Detecta e gera dados de temperatura
Tipo de saída	Contato seco (NA/NC), SPDT	Saída de relé ou sinal de controle (0–10V, PWM)	Analógico (mV, Ω) ou digital (I2C, 4–20 mA)
Precisão	±2°C a ±5°C	±0,5°C a ±2°C	±0,1°C a ±1°C
Controle Capacidade	Limite único ação	Ciclo fechado regulamento	Sem controle (somente medição)
Tempo de resposta	1–10 segundos (mecânico)	5–30 segundos (dependente do sistema)	<1 segundo (eletrônico)
Faixa do ponto de ajuste	Fixo ou ajustável (por exemplo, 30°C–150°C)	Ajustável (por exemplo, controle de ambiente de 10°C a 30°C)	Sem ponto de ajuste
Diferencial (Histerese)	2°C–20°C	0,5°C–2°C	Não aplicável
Manuseio de energia	Comutação direta até 15A @ 250V CA	Controles relé/carga externa (≤10A típico)	Sem energia trocando
Método de detecção	Mecânico (bimetálico/fluido) ou eletrônico	Eletrônico ou eletromecânico	Termistor, IDT, termopar
Estado de saída	Binário (LIGADO/DESLIGADO apenas)	Modulação ou controle encenado	Contínuo sinal
Instalação Tipo	Rosqueado, imersão, superfície	Montado na parede ou montado em painel	Sonda, superfície, ou incorporado
Operando Tensão	12V–240V CA/CC	24V–240V CA/CC	3,3 V–24 V CC
Proteção Avaliação	IP40–IP67	IP20–IP40 (típico interior)	IP20–IP68 (depende da sonda)
Vida útil típica	Ciclos de 100k a 500k	Ciclos de 50k a 200k	>1 milhão leituras
Uso Comum	Superaquecimento proteção, controle de corte	Temperatura HVAC regulamento	Monitoramento, dados registro, sistemas de controle

Como escolher o interruptor de temperatura certo?

A escolha do interruptor de temperatura correto garante uma operação confiável e eficiente em seu sistema.

1. Determine a faixa de temperatura

Primeiro, identifique a temperatura mínima e máxima que sua aplicação exige.O interruptor deve operar com segurança dentro desta faixa.A escolha da faixa correta evita danos e garante uma comutação precisa.Sempre considere possíveis flutuações de temperatura.Isso ajuda a evitar a seleção de um dispositivo subdimensionado.

2. Selecione o tipo apropriado

Escolha entre os tipos bimetálico, de expansão de fluido ou eletrônico.Cada tipo atende a diferentes aplicações e necessidades de precisão.Os tipos mecânicos são simples, enquanto os eletrônicos oferecem precisão.Considere o ambiente e o nível de desempenho necessário.Isso garante que o switch atenda aos requisitos do seu sistema.

3. Verifique a classificação do contato

Certifique-se de que o switch possa suportar a carga elétrica do seu sistema.A classificação do contato deve corresponder aos requisitos de tensão e corrente.Usar um switch de classificação inferior pode causar falhas ou danos.Sempre verifique as especificações antes da instalação.Esta etapa é boa para segurança.

4. Considere a montagem e instalação

Verifique como o switch será instalado em seu sistema.As opções incluem designs rosqueados, montados em superfície ou montados em painel.A montagem adequada garante uma detecção precisa da temperatura.Também melhora a confiabilidade e a vida útil.Escolha um design que se adapte à sua configuração.

5. Avalie as condições ambientais

Considere fatores como umidade, poeira, vibração e exposição a produtos químicos.Escolha um switch com a classificação de proteção correta (classificação IP).Ambientes agressivos exigem materiais mais duráveis.Isso evita falhas e garante desempenho a longo prazo.Sempre combine o interruptor com as condições de trabalho.

6. Observe a ajustabilidade e os recursos

Decida se você precisa de pontos de ajuste ajustáveis ou operação fixa.Algumas aplicações requerem ajuste fino, enquanto outras precisam de controle simples.Recursos adicionais como display digital ou reinicialização manual podem ser úteis.Esses recursos melhoram a usabilidade e a flexibilidade.Selecione com base em suas necessidades de controle.

Conclusão

Os interruptores de temperatura fornecem uma maneira simples e confiável de controlar e proteger sistemas com base nas mudanças de temperatura.Eles operam convertendo variações de temperatura em ações de comutação mecânicas ou eletrônicas usando componentes como elementos sensores, contatos e mecanismos internos.Diferentes tipos, incluindo chaves bimetálicas, de expansão de fluido e eletrônicas, oferecem níveis variados de precisão e desempenho para diferentes aplicações.Ao compreender suas características, aplicações e critérios de seleção, você pode garantir um controle de temperatura seguro, eficiente e duradouro em qualquer sistema.
