O guia completo para símbolos esquemáticos de componentes eletrônicos

Este guia explica quais são os símbolos esquemáticos e como eles são usados ​​para mostrar componentes eletrônicos nos diagramas de circuito.Você aprenderá sobre diferentes tipos de símbolos para fontes de energia, resistores, capacitores, transistores, motores, alto -falantes e muito mais.Ele também abrange as regras padrão (como IEC, ANSI e IPC) que tornam esses símbolos iguais em todo o mundo.Se você está consertando, construindo ou aprendendo sobre eletrônicos, saber que esses símbolos ajudam a entender os circuitos com mais facilidade.

Catálogo

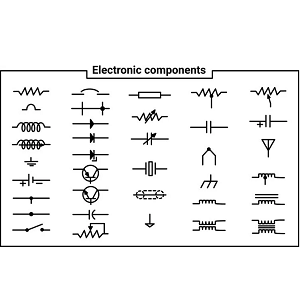

O que é um símbolo esquemático de componente eletrônico?

Símbolos esquemáticos são representações visuais simplificadas usadas em diagramas de circuitos eletrônicos.Em vez de mostrar a aparência física dos componentes, eles ilustram como os componentes funcionam e se conectam dentro de um sistema.Essa simplificação ajuda a se concentrar em como os fluxos de eletricidade e como os componentes interagem, e não na maneira como parecem ou são construídos.O principal objetivo desses símbolos é transformar circuitos complexos em diagramas que são mais fáceis de entender e trabalhar.Um esquema bem desenhado pode ser interpretado por qualquer pessoa, independentemente de seus antecedentes ou localização.Essa linguagem universal torna a colaboração e a solução de problemas mais eficientes.

O uso de ícones simbólicos em vez disso reduz a desordem visual em diagramas.Ele destaca as relações lógicas entre peças e suporta uma compreensão mais rápida do design do circuito.Por exemplo, um único símbolo pode representar um relé inteiro ou circuito integrado.Isso permite se concentrar no comportamento geral do sistema, em vez de se perder nos complexos detalhes dos componentes individuais.Essas abstrações também desempenham um papel ao diagnosticar problemas, planejar atualizações ou explicar o comportamento do sistema para outras pessoas.Eles são valiosos em sistemas densos ou complexos, como controladores incorporados ou módulos de radiofrequência.

Padronização de símbolos esquemáticos

IEC 60617

Desenvolvido e mantido pela Comissão Eletrotécnica Internacional (IEC), a IEC 60617 é um dos padrões internacionais mais abrangentes para símbolos gráficos usados ​​em diagramas elétricos e eletrônicos.Inclui milhares de símbolos padronizados que cobrem tudo, desde resistores e capacitores a componentes eletromecânicos mais complexos.O objetivo do IEC 60617 é promover uma linguagem visual uniforme que possa ser aplicada globalmente em desenhos técnicos.É amplamente adotado em áreas que variam de educação e design à fabricação e manutenção.O acesso à biblioteca de símbolos completos é fornecida através de um banco de dados online.Esse banco de dados é atualizado regularmente para refletir novas tecnologias e práticas da indústria em evolução.

IEEE/ANSI 315 (1975)

Publicado pelo Institute of Electrical and Electronics Engineers (IEEE) em colaboração com o American National Standards Institute (ANSI), o IEEE/ANSI 315 foi o padrão da América do Norte por muitas décadas.Lançado pela primeira vez em 1975, forneceu um conjunto claro e consistente de símbolos para diagramas elétricos e eletrônicos e desempenhou um papel na formação de educação em engenharia e documentação técnica ao longo do final do século XX.Embora tenha sido oficialmente retirado em 2019, continua sendo uma referência para sistemas herdados e documentação histórica.Muitos confiam nesse padrão para interpretar e manter com precisão sistemas vintage ou de vida longa.Sua influência ainda é evidente em muitas ferramentas de engenharia e livros didáticos.

IPC-2612-1

Emitido pelo IPC (Association Connecting Electronics Industries), o IPC-2612-1 é um padrão moderno que aborda a criação e aplicação de símbolos gráficos especificamente em ambientes de automação de design eletrônico (EDA).Ao contrário dos padrões mais antigos que foram desenvolvidos com desenho manual ou CAD 2D em mente, o IPC-2612-1 é adaptado para os fluxos de trabalho digitais usados ​​nas plataformas ECAD (design de computador eletrônico de computador) atuais.Ele fornece orientações detalhadas sobre como os símbolos devem ser construídos, formatados e integrados em bibliotecas de componentes, que são valiosas para equipes de design que criam peças personalizadas ou padronizadas para o layout e simulação da placa de circuito impressos (PCB).Ao harmonizar a representação de símbolos em várias plataformas de software, o IPC-2612-1 ajuda a reduzir erros, melhorar a colaboração da equipe e suportar processos de fabricação mais eficientes.

Símbolos da fonte de alimentação

Esses símbolos esquemáticos representam diferentes tipos de fontes de energia que fornecem energia elétrica a um circuito.É necessário entender esses símbolos para interpretar e projetar diagramas de circuitos.

Fonte de energia CA.

O símbolo de potência CA normalmente aparece como um círculo com uma onda senoidal dentro ou simplesmente um par de terminais rotulados como "AC".Isso representa uma fonte de corrente alternada, onde a direção do fluxo reverte periodicamente 50 ou 60 vezes por segundo, dependendo da região.A energia CA é a forma padrão de eletricidade fornecida por empresas de serviços públicos e é comumente usada em residências, empresas e instalações industriais.É ideal para transmitir energia em longas distâncias devido à sua capacidade de ser facilmente transformada em diferentes tensões usando transformadores.

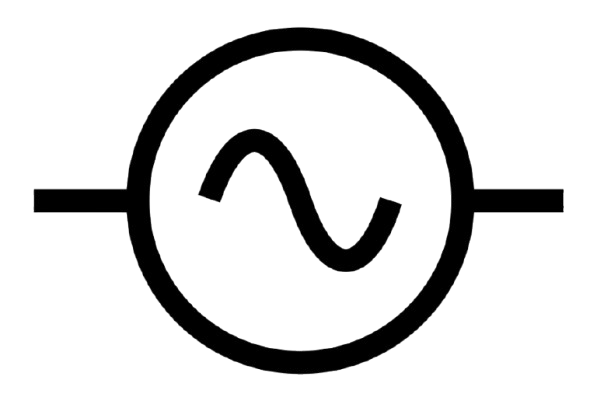

Figura 2. Símbolo da fonte de alimentação CA

Fonte de energia DC

O símbolo para uma fonte de energia CC geralmente possui duas linhas paralelas, uma mais longa (positiva) e uma mais curta (negativa).Em algumas variações, uma seta é incluída para indicar que a tensão é ajustável.Esse tipo de fonte fornece um fluxo constante e unidirecional de carga elétrica.A energia de CC é importante na eletrônica, especialmente em circuitos que exigem um nível de tensão consistente.É comumente fornecido por adaptadores de energia, painéis solares e fontes de alimentação regulamentadas usadas em laboratórios e prototipagem.

Figura 2. Símbolo da fonte de energia DC

Bateria

O símbolo da bateria é composto por linhas longas e curtas alternadas, representando os terminais positivos e negativos de uma ou mais células eletroquímicas.Este símbolo indica uma fonte de energia DC independente que armazena energia quimicamente.As baterias são boas para eletrônicos portáteis, como smartphones e laptops, bem como para energia de backup em sistemas como alarmes e iluminação de emergência.O número de símbolos celulares utilizados geralmente corresponde ao nível de tensão da bateria, com mais células representando maior saída de tensão.

Figura 3. Símbolo da bateria/célula

Símbolos de componentes passivos

Os componentes passivos são importantes blocos de construção em circuitos elétricos e eletrônicos.Ao contrário dos componentes ativos (como transistores ou diodos), os componentes passivos não geram energia ou amplificam sinais.Em vez disso, eles respondem à energia elétrica e influenciam como os sinais se comportam, geralmente armazenando ou dissipando energia.Aqui estão os principais tipos de componentes passivos e seus símbolos de circuito padrão:

Resistores

Os resistores são componentes que limitam ou controlam o fluxo de corrente elétrica dentro de um circuito.O tipo mais comum é o resistor fixo, normalmente representado por um zigue -zague ou linha retangular, que possui um valor de resistência constante.Resistores variáveis, como potenciômetros e reostatos, são mostrados com uma seta através do símbolo do resistor, indicando que sua resistência pode ser ajustada manualmente.Também existem resistores especializados, incluindo termistores, que são sensíveis à temperatura e marcados com uma linha diagonal ou seta através do símbolo;A resistência deles muda em resposta às variações de temperatura.Da mesma forma, os fotorresistores também conhecidos como resistores dependentes da luz (LDRs) alteram sua resistência com base na intensidade da luz e são frequentemente simbolizados com setas apontando para o resistor para denotar a luz recebida.Cada um desses tipos de resistores desempenha um papel único na regulação da corrente sob diferentes condições ambientais ou operacionais.

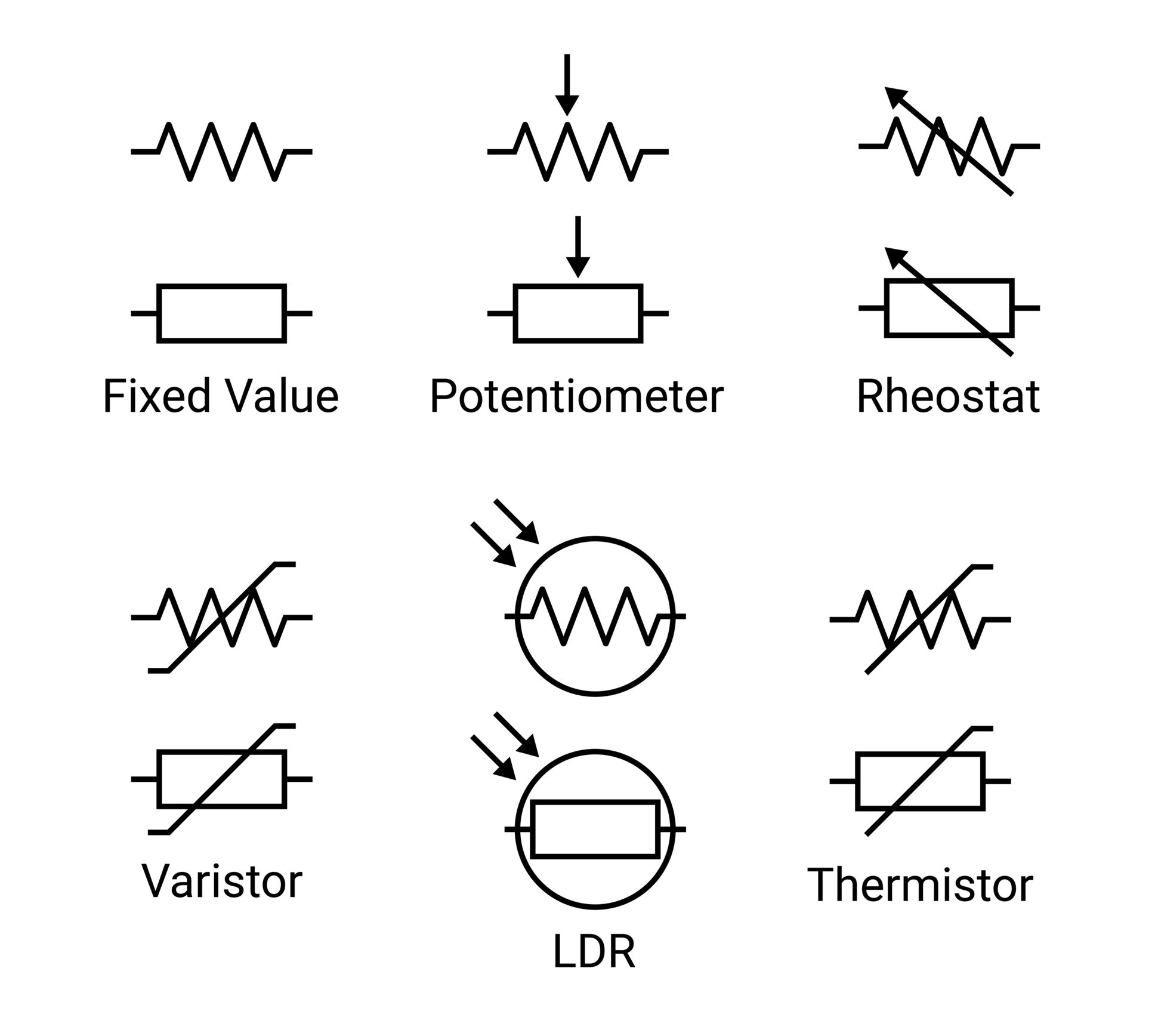

Figura 4. Símbolo dos resistores

Capacitores

Os capacitores são componentes que armazenam e liberam energia elétrica na forma de um campo elétrico, desempenhando um papel nas aplicações de tempo, filtragem e armazenamento de energia.Os capacitores não polarizados, frequentemente usados ​​em circuitos CA ou onde a polaridade não é uma preocupação, são representados nos diagramas de circuito por duas linhas paralelas de igual comprimento, simbolizando as placas.Por outro lado, capacitores polarizados, como tipos eletrolíticos ou de tântalo, têm uma polaridade específica e são usados ​​principalmente em circuitos CC;Seus símbolos apresentam uma linha reta e uma linha curva ou incluem um sinal de mais para indicar o terminal positivo.Além disso, os capacitores variáveis, que permitem o ajuste da capacitância, são representados com uma seta desenhada ou através do símbolo do capacitor, refletindo sua natureza ajustável.

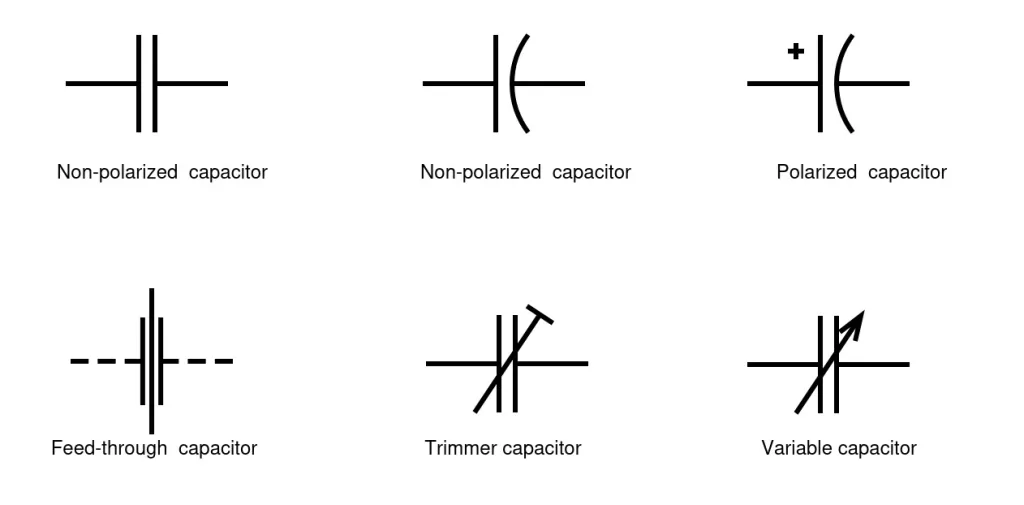

Figura 5. Símbolo do capacitor

Indutores

Os indutores são componentes passivos que armazenam energia em um campo magnético quando a corrente elétrica flui através deles.Sua função principal é resistir a alterações na corrente, o que as torna especialmente úteis na filtragem, ajuste e aplicações de tempo.Nos diagramas de circuito, os indutores padrão são representados por uma série de loops ou um símbolo de fio enrolado.Quando o indutor contém um núcleo magnético, frequentemente usado para aumentar a indutância, isso é mostrado com linhas ou retângulos próximos ou dentro da bobina, indicando um indutor de núcleo de ferro.Indutores variáveis, que permitem a indutância a ser ajustada, são representados com uma seta que passa pela bobina, seguindo uma convenção semelhante usada para outros componentes ajustáveis, como resistores e capacitores variáveis.

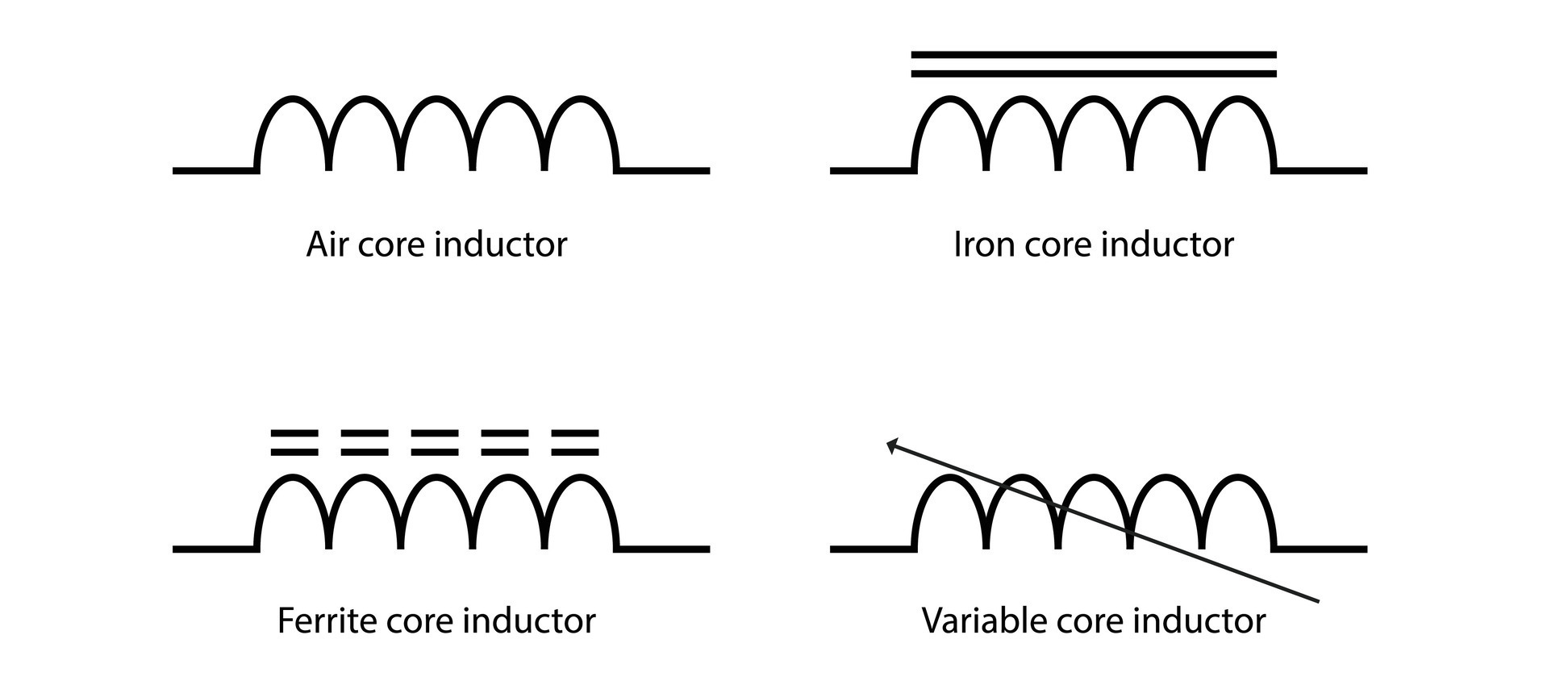

Figura 6. Símbolo dos indutores

Transformadores

Os transformadores são componentes passivos que transferem energia elétrica entre dois ou mais circuitos através do princípio da indução eletromagnética.Eles são comumente usados ​​para interromper os níveis de tensão para cima ou para baixo na distribuição de energia e isolamento de sinal.Nos diagramas esquemáticos, os transformadores são tipicamente representados por duas bobinas indutivas colocadas lado a lado, geralmente com linhas paralelas entre elas para indicar um núcleo magnético.Pontos ou marcas próximas às bobinas podem ser usadas para mostrar polaridade sinuosa ou relações de fase.O estilo e o número de voltas da bobina descritas podem sugerir se o transformador está configurado para aumentar ou diminuir a tensão.Alguns transformadores também apresentam uma torneira central, uma conexão adicional no enrolamento primário ou secundário, que é útil em circuitos de fonte de alimentação e aplicações de áudio, onde são necessárias saídas de tensão dupla ou divisão de fase.

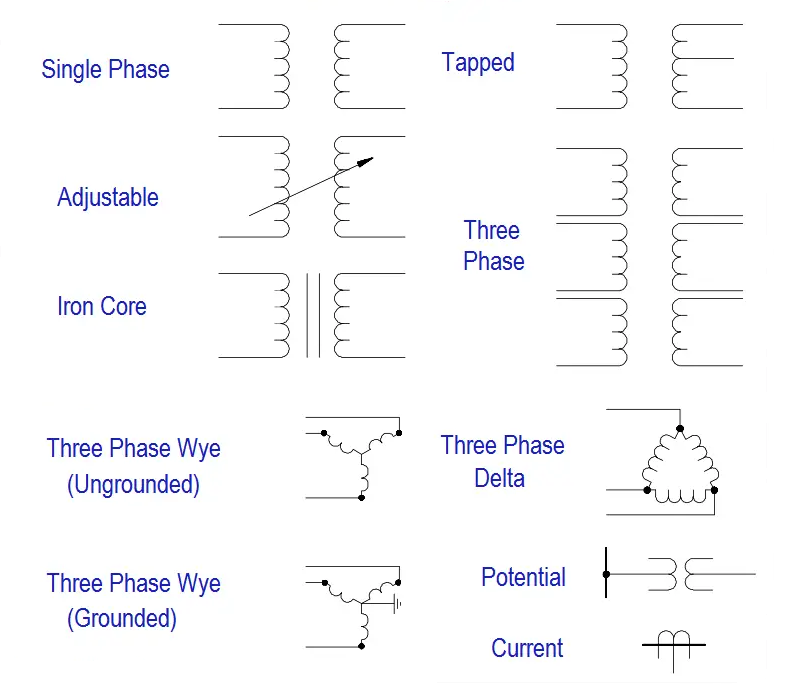

Figura 7. Símbolo dos transformadores

Símbolos de dispositivos semicondutores

Figura 8. Símbolos de dispositivos semicondutores

Os símbolos de dispositivos semicondutores são usados ​​em diagramas de circuito para mostrar peças importantes que controlam eletricidade em dispositivos eletrônicos.Essas peças são chamadas de "componentes ativos" porque podem mudar, direto ou aumentar os sinais elétricos.Eles são usados ​​em quase tudo o eletrônico de computadores e telefones a luzes e alto -falantes.Um tipo comum é o diodo.UM diodo Permite a eletricidade fluir em apenas uma direção, como uma rua de mão única.Isso é útil para alterar o CA (corrente alternada) para CC (corrente direta), que muitos dispositivos precisam.Existem diferentes tipos de diodos.Os diodos Zener podem deixar a eletricidade fluir para trás quando a tensão é alta o suficiente, o que ajuda a controlar a tensão.Os LEDs (diodos emissores de luz) acendem quando a eletricidade passa por eles.Os fotodiodos criam eletricidade quando sentem luz, o que os torna úteis em sensores.Um retificador de ponte é feito de quatro diodos e é frequentemente usado em fontes de alimentação para transformar o CA em CC.

Outra parte importante é o transistor. Transistores pode agir como um interruptor que liga e desliga a eletricidade, ou eles podem tornar os sinais mais fortes.Existem diferentes tipos de transistores, como NPN e PNP (que são tipos de transistores bipolares) e JFETs, que são controlados por tensão.Os transistores são usados ​​em quase todos os dispositivos eletrônicos e são especialmente importantes em computadores.Os circuitos integrados (ICs) são pequenos chips que contêm muitas pequenas peças eletrônicas dentro deles.Em um diagrama, eles se parecem com retângulos.Esses chips podem fazer muitos empregos, dependendo do que está dentro.Alguns ICs são portões lógicos, que fazem matemática básica e tomada de decisão em computadores.Outros, como amplificadores operacionais (amplificadores operacionais), são usados ​​para aumentar a força do sinal ou controlar o som e a luz nos dispositivos.

Símbolos de dispositivos eletromecânicos

Componentes eletromecânicos são dispositivos que convertem energia elétrica em movimento físico, som ou outros efeitos mecânicos.Nos diagramas de circuito, esses componentes são representados por símbolos padronizados que não apenas representam o tipo de dispositivo, mas também indicam como geralmente é ativado ou conectado dentro de um circuito.UM revezamento é um interruptor operado eletricamente que usa um eletroímã para operar mecanicamente um ou mais conjuntos de contatos.Quando a corrente flui através da bobina, ele gera um campo magnético que puxa o interruptor fechado ou aberto.Os símbolos de relé mostram normalmente a bobina e os contatos do comutador correspondentes, ilustrando como o relé opera dentro do circuito.

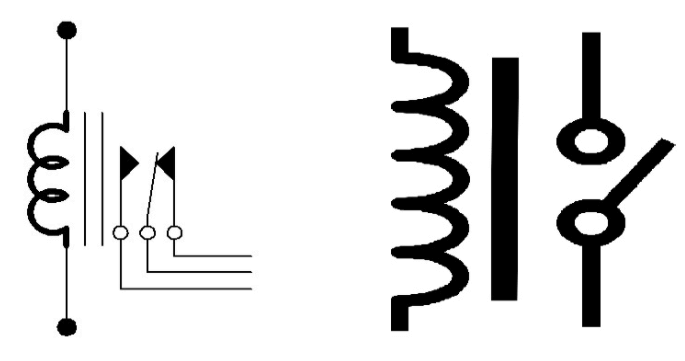

Figura 9. Símbolo do relé no circuito elétrico

Motores Transforme a energia elétrica em movimento rotativo, alimentando uma ampla gama de sistemas mecânicos.Os símbolos de circuito para os motores geralmente incluem a letra "M" e podem mostrar conexões para energia e controle, indicando se o motor é CA ou CC.Campinos Produza sinais audíveis quando a corrente elétrica for aplicada.Esses componentes são usados ​​para alertas, alarmes ou notificações em sistemas eletrônicos.Seus símbolos esquemáticos podem incluir linhas de onda ou um falante estilizado, representando a função produtora de som.UM fusível é um dispositivo de segurança que protege os circuitos elétricos da sobrecorrente, derretendo e quebrando a conexão quando a corrente excede um certo limite.Os símbolos de fusíveis geralmente consistem em um retângulo pequeno ou em uma linha com uma barra central, representando o elemento quebrável.Esses símbolos não apenas identificam os próprios dispositivos, mas também fornecem pistas sobre como e quando são ativados dentro do circuito.Por exemplo, um símbolo de relé pode mostrar uma linha de controle conectada a um interruptor, enquanto um símbolo do motor pode ser emparelhado com um capacitor ou circuito de driver.Compreender esses símbolos é importante para interpretar e projetar esquemas eletrônicos funcionais e seguros.

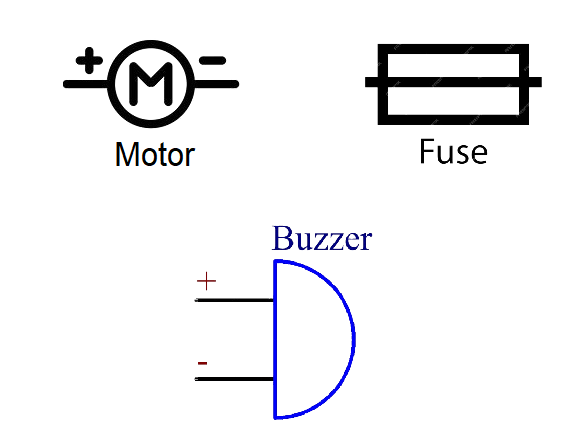

Figura 10. Símbolo de motor, fusível e campainha

Símbolos de medição e diagnóstico

Esses símbolos representam instrumentos comumente usados ​​para observar, medir e diagnosticar o comportamento dos circuitos elétricos e eletrônicos:

Voltmeters e Ammeters usado para medir o potencial elétrico (tensão) e o fluxo de corrente, respectivamente.Um voltímetro é normalmente conectado em paralelo em um componente para medir a tensão, enquanto um amperímetro é conectado em série para medir a corrente através de um circuito.Essas ferramentas são boas para avaliar o desempenho do circuito e identificar falhas.Galvanômetros são instrumentos sensíveis projetados para detectar e medir correntes muito pequenas.Freqüentemente usados ​​em sistemas analógicos, os galvanômetros podem indicar a direção atual e são componentes fundamentais nos displays de medidores analógicos.Osciloscópios Permitir a visualização de sinais elétricos ao longo do tempo.Ao exibir formas de onda de tensão em uma tela, os osciloscópios ajudam a analisar o comportamento, a frequência, a amplitude e o tempo do sinal.Eles são ótimos na solução de problemas, análise da forma de onda e integridade do sinal de teste em circuitos complexos.

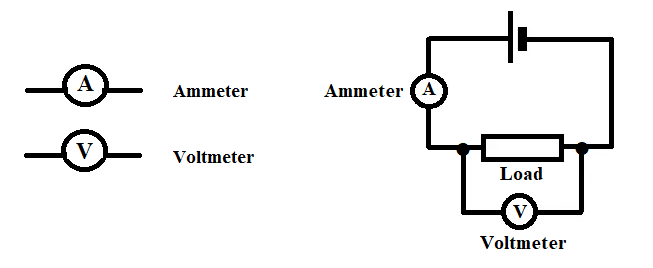

Figura 11. Voltmeters e símbolo

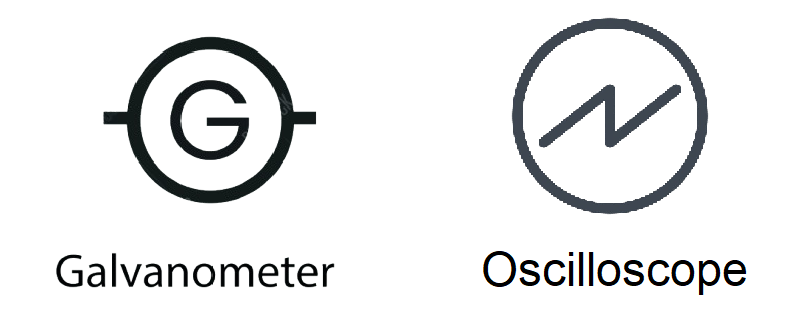

Figura 12. Símbolo de galvanômetro e osciloscópio

Símbolos de áudio e comunicação

Esses símbolos são comumente encontrados em dispositivos que lidam com a transmissão ou recepção dos sinais de áudio e comunicação.Eles ajudam a identificar os principais componentes envolvidos no processamento de som e na troca de sinais em vários sistemas eletrônicos.Os microfones representam componentes que capturam ondas sonoras e as convertem em sinais elétricos.Os microfones são bons em aplicações como gravação de voz, videoconferência e sistemas de som ao vivo.O símbolo se assemelha a um pequeno cilindro vertical ou dispositivo de captação de som estilizado.Os alto -falantes indicam dispositivos que convertem sinais elétricos de volta ao som audível.Encontrados em tudo, desde telefones celulares a sistemas PA, os alto -falantes desempenham um papel na entrega de saída de áudio.Seu símbolo geralmente se parece com um cone ou uma onda sonora estilizada emitindo de uma caixa.As portas de telecomunicações e RF (radiofrequência) identificam portas usadas para conectar dispositivos de comunicação, incluindo telefones, antenas e módulos sem fio.Eles servem como pontos de entrada e saída para sinais de dados e áudio em sistemas de comunicação com fio e sem fio.Os símbolos podem variar, mas geralmente incluem formas de onda ou imagens de antena para denotar o fluxo de sinal.

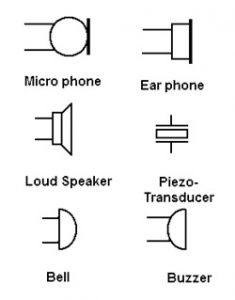

Figura 13. Símbolos de áudio e comunicação

Lógica digital e símbolos de interface

A lógica digital e os símbolos de interface são ferramentas importantes no design e interpretação de circuitos que processam dados binários.Esses símbolos servem como uma abreviação visual para representar os componentes e vias nos sistemas digitais, particularmente em sistemas incorporados, controles de automação e plataformas de computação.Os portões lógicos, como e, ou e xor, formam a base da tomada de decisão digital, executando operações lógicas específicas com base em entradas binárias.Eles são usados ​​para implementar a lógica de controle, o processamento de sinais e o fluxo de dados nos circuitos.Os ônibus e as caixas de ramificação ajudam a gerenciar a complexidade do roteamento de sinal, representando linhas de dados agrupadas e permitindo a distribuição organizada de sinais entre diferentes partes de um sistema.Esses elementos são ótimos para manter a clareza nos diagramas esquemáticos e garantir uma comunicação eficiente de dados.Os potenciômetros, embora frequentemente associados a circuitos analógicos, também desempenham um papel nos sistemas digitais, permitindo o ajuste manual dos níveis de sinal, especialmente em cenários em que a entrada analógica precisa ser interpretada digitalmente.Juntos, esses símbolos não apenas orientam a construção e análise dos circuitos digitais, mas também permitem comunicação clara em vários campos da tecnologia.

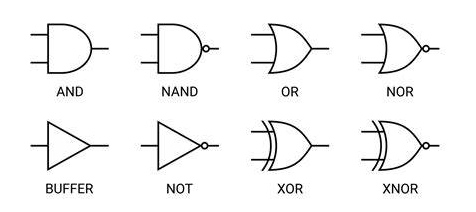

Figura 14. Símbolos de portão lógica

Conclusão

Os símbolos esquemáticos facilitam a leitura, o design e a fixação dos circuitos eletrônicos.Eles são como uma linguagem comum que as pessoas de todos os lugares podem entender, independentemente do país delas.Este guia mostra como cada símbolo significa uma peça de um circuito e ajuda a entender o que essa parte faz.Quando você conhece bem esses símbolos, você pode criar melhores circuitos, resolver problemas mais rapidamente e trabalhar com mais confiança com a eletrônica.
