O Guia Ultimate para os Circuitos Integrados da Série 4000

Os 4000 Circuits integrados da série (ICS) são o máximo em eletrônicos digitais, oferecendo versatilidade, amplas faixas de alimentação e designs robustos do CMOS.Esses CIs são úteis para aplicativos que variam de portões lógicos simples a contadores complexos e drivers de exibição.Este artigo explora a família IC da 4000 séries, destacando seus recursos, configurações de pinos e usos práticos.Ele aborda desafios, como famílias mistas da lógica e anomalias de rotulagem de pinos, teoria da ponte e aplicações.Com análise estruturada, diagramas e exemplos práticos, este guia o capacita a projetar e solucionar os circuitos de maneira eficaz.Seja otimizando contadores, decodificando saídas do BCD ou trabalhando com portões lógicos, esse recurso aprofunda seu entendimento e aprimora suas habilidades de design eletrônico.

Catálogo

4000 Série CMOS Circuits integrados

Tensão de fornecimento

4000 A série CMOS ICS é criada para operar dentro de uma faixa de tensão de fornecimento de 3 a 15V, demonstrando uma capacidade notável de suportar flutuações de tensão menores.Essa flexibilidade aprimora sua adequação a diversas aplicações, capacitando você a aplicá -las em vários ambientes com facilidade.Sua firmeza em condições imprevisíveis reflete cenários comuns em que podem ocorrer variações da fonte de alimentação.

Impedância de entrada e integridade do sinal

Esses CIs exibem alta impedância de entrada, o que é benéfico para reduzir a interferência nos circuitos conectados e evitar a deterioração do sinal.No entanto, as entradas desconectadas podem encontrar ruído elétrico, possivelmente resultando em interrupções.A conexão de entradas não utilizadas ao poder ou do solo é aconselhada a manter a consistência do desempenho, um método amplamente endossado por especialistas em circuitos com base em observações de complicações de ruído.

Funcionalidade de saída e compatibilidade de componentes

O CMOS ICS nesta série pode dirigir em torno de 1MA para entradas típicas de CMOs de circuito digital.Quando fornecido com tensões mais altas, sua capacidade de saída aumenta para 10mA, oferecendo a flexibilidade de incorporar componentes adicionais com menos esforço.Para gerenciar cargas maiores, o uso de um transistor externo é uma abordagem preferida.Um único IC pode controlar até 50 entradas, mostrando sua eficácia e escalabilidade em extensos projetos.Em aplicações práticas, o cascata de vários ICs otimiza a transmissão de sinal com perda mínima.

Transmissão de sinal e faixa de frequência

O atraso de propagação do sinal nesses CIs é de aproximadamente 30ns em uma fonte de alimentação de 9V, adequada para muitas aplicações, mas potencialmente restritiva em ambientes de alta velocidade, onde a série 74 pode ser mais favorável.Sua capacidade de frequência de até 1MHz suporta desempenho adequado para tarefas típicas, embora operações intrincadas possam exigir alternativas mais rápidas.Ensaios práticos demonstraram sua adaptabilidade de frequência.

Padrões de consumo de energia

A série 4000 apresenta consumo mínimo de energia, um atributo atraente para aplicações sensíveis à energia.Embora o uso de energia aumente com a frequência, ele permanece significativamente menor que as tecnologias semelhantes.Essa característica facilita as operações sustentáveis, alinhando -se com maiores tendências da indústria em relação à eficiência energética, como visto em inúmeras iniciativas de desenvolvimento que visam reduzir o impacto ecológico.

Entrelaçar famílias lógicas distintas

Abraçar a uniformidade na família lógica de um circuito promove a consistência e a facilidade.No entanto, as famílias variadas entrelaçadas são possível, especialmente quando seu poder exige sincronizar harmoniosamente.Considere o cenário de integrar a série 4000 com o 74HC família;É dinâmico confirmar que a tensão da fonte de energia abrange de 3 a 6 volts.Desvios desse intervalo riscos que produzem níveis lógicos errantes ou possível falha dos componentes.

Explorar mais profundamente as distinções das características da fonte de alimentação destaca sua influência na obtenção de integração perfeita.O 74LS A família, por exemplo, prospera com um suprimento firme de 5V.Essa diferença sutil, mas notável, afeta profundamente as opções de componentes, pois as tensões incompatíveis podem causar eficiência de circuito sem brilho ou danos aos componentes.Você pode tender a manter a estabilidade de energia em sua visão, esforçando-se para evitar que se depare mal, iluminando os meandros do gerenciamento meticuloso de energia em circuitos de família mista.

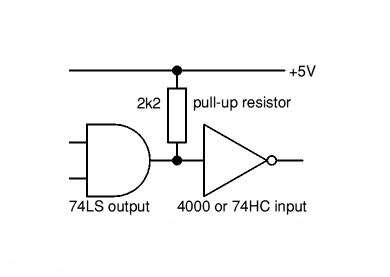

Para conectar uma saída 74LS com uma entrada de 4000 ou 74hc empregar confiabilidade um resistor de "pull-up" de 2,2kohm.Este componente garante um nível de entrada suficientemente alto, evitando os estados mal definidos.Coloque esse resistor de pull-up estrategicamente-uma técnica frequentemente usada para estabilizar os níveis lógicos em diferentes paisagens tecnológicas.Sua presença discreta fala sobre como pequenas alterações podem aumentar significativamente a estabilidade do sistema.

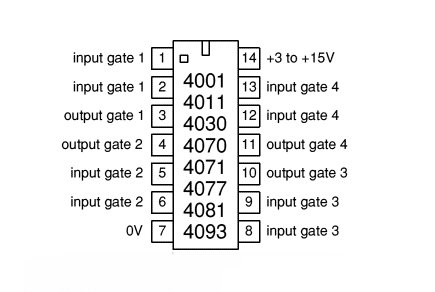

Funcionalidades de portões lógicos de quatro entradas

No mundo dos eletrônicos digitais, os portões de 2 entradas quad mantêm um local de engajamento notável, atendendo a diversas paisagens de design lógico.Esses portões se manifestam em várias configurações, capacitando você com a liberdade de escolher precisamente o ajuste certo para suas aplicações únicas infundidas com inteligência prática e um toque de entendimento mundano.Vamos explorar vários tipos distintos:

• 4001: Quad 2-Input Nor Gate

Esse portão forma a pedra angular para a implementação de operações lógicas iniciais, geralmente adotadas em circunstâncias em que a inversão de um nível lógico ou uma função básica ou básica traz simplicidade e eficiência.

• 4011: portão Nand de 2 entradas quad de 2 entradas

Famosa por sua natureza universal, o Nand Gate pode ser engenhosamente combinado para criar qualquer tipo de portão final, melhorando os processos criativos envolvidos na criação de circuitos complexos com recursos limitados.

• 4030: portão ex-ou mais de 2 entradas (obsoleto agora)

Uma vez que um item básico em tarefas exclusivas ou exclusivas, o 4030 foi gradualmente sucedido por soluções mais contemporâneas, à medida que a tecnologia de portão lógica avança com rapidez e eficácia.

• 4070: portão ex-out de 2 entradas

O design contemporâneo deste portão permanece usado na geração e verificação da paridade nas estruturas de verificação de erros, um recurso atencioso ativo à integridade dos sistemas de comunicação digital.

• 4071: Quad 2-Inputes ou Gate

Esse portão se integra perfeitamente a cenários que exigem uma saída após a elevação de qualquer entrada, uma simplicidade elegante valorizada em sistemas que invocam direto ou lógica.

• 4077: portão ex-nor de 2 entradas quad de 2 entradas

Como o complemento do ex-portão, o ex-NOR GATE desempenha um papel fundamental nas avaliações de comparadores digitais e igualdade, preservando a precisão e a fluidez das operações lógicas.

• 4081: Quad 2-Inputes and Gate

Quando uma função lance para saídas altas sobre entradas altas duplas, esse portão é de forma confiável como um companheiro de confiança, com desempenho consistente em inúmeros ambientes digitais.

• 4093: portão NAND de 2 entradas quad com entradas de gatilho Schmitt com entradas de gatilho Schmitt

Caracterizado exclusivamente por entradas de gatilho de Schmitt, o 4093 processa com sinais vulneráveis ​​a ruídos ou transições lentas.Este portão brilha através de sua adepto de resiliência de ruído e desempenho fiel em meio a circunstâncias desafiadoras.A integração da histerese, crescendo com suprimentos de tensão mais alta de aproximadamente 0,5V em uma linha de base de 4,5V, confere vantagens ao buscar estabilidade de sinal confiável no ambiente de fluidos.

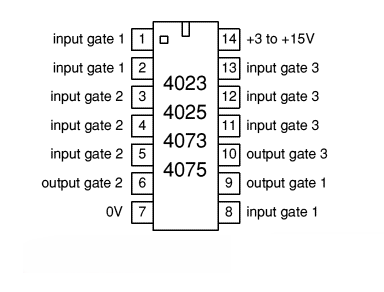

ICS lógica de portão triplo de 3 entradas em ação

Os portões triplos de 3 entradas oferecem diversas possibilidades para a elaboração de projetos eletrônicos elaborados.Cada tipo de portão cumpre um papel distinto, incorporando sua curiosidade e desejo de inovação:

• 4023: portão Nand de 3 entradas triplas

O portão 4023 lida com operações de produto lógico com inversão subsequente.Sua capacidade de gerenciar vários sinais de entrada com facilidade simplifica as estruturas de circuito.Inspirado por uma paixão pela criatividade, você pode frequentemente aproveitar o NAND como um portão universal, criando soluções inventivas e reduzindo a complexidade do circuito.

• 4025: triplo de 3 entradas nem portão

O portão 4025 é proficiente na execução de operações de soma lógica e depois invertendo os resultados.Isso é vantajoso em contextos que precisam de negação completa, permitindo otimizar os circuitos.A aplicação desse portão geralmente resulta da unidade para otimizar os recursos, reduzindo o número de componentes físicos necessários para tarefas específicas.

• 4073: triplo de 3 entradas e portão

O 4073 Gate oferece uma maneira direta de obter conjunções lógicas com alta precisão.Básico em ambientes exigentes como sistemas de segurança, esse portão satisfaz o desejo de precisão nos sistemas de controle, garantindo que os processos operem sem problemas quando todos os critérios forem atendidos.

• 4075: triplo de 3 entradas ou portão

O portão 4075 suporta a disjunção lógica de maneira eficaz, servindo como um componente crucial na manutenção da integridade do sinal.A implementação de ou portões em ambientes da indústria geralmente alimenta a busca da eficiência e capacidade de resposta operacional, reduzindo o tempo de inatividade e aprimorando o controle do sistema.

O acordo especializado cumprido estendendo o portão através do pacote reflete uma escolha estratégica para maximizar a utilidade espacial.Essa abordagem permite uma montagem mais compacta nas placas de circuito, impulsionada pela aspiração para reduzir os elementos parasitários e melhorar o desempenho eletrônico geral.

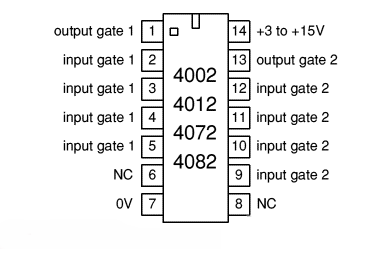

Interações complexas de portões duplos de 4 entradas

No mundo dos eletrônicos modernos, os portões duplos de 4 entradas desempenham um papel fundamental como blocos de construção no design do circuito.Esses componentes, conhecidos por sua versatilidade, contribuem significativamente para diversas aplicações, facilitando operações lógicas e abordando desafios técnicos complexos e diretos.

• Portão Nor de 4 entradas duplas (4002)

O portão Nor de 4 entradas duplo, identificado como 4002, executa uma operação lógica nem.Produz uma saída alta apenas quando cada entrada é baixa, alinhando-se perfeitamente com cenários exigindo um mecanismo seguro para falhas.Os sistemas de alarme de imagem, onde a ativação aciona apenas na total ausência de entradas, afirmando a necessidade de tal resposta.A confiabilidade e a simplicidade do 4002 tornam-a uma escolha preferida para você avaliar projetos orientados a contingência em configurações perigosas.

• Portão Nand de 4 entradas duplas (4012)

Funcionando como um portão universal, a porta NAND de 4 entradas dupla (4012) produz um sinal baixo quando todas as entradas são altas.Sua adaptabilidade é incomparável, pois pode replicar várias funções lógicas através da reconfiguração de entrada.Essa flexibilidade encontra favor na construção de sistemas digitais sofisticados, especialmente quando a eficiência e o minimalismo no uso de componentes são prioridades.Empregar o 4012, portanto, ajuda a refinar os projetos de circuitos e otimizar a implantação de recursos.

• Dupla 4 entradas ou portão (4072)

Especialista na detecção de qualquer entrada ativa, a dupla entrada ou portão (4072) gera uma saída alta se pelo menos uma entrada for alta.Esse recurso mantém a importância nos circuitos de tomada de decisão, onde a ocorrência de uma sugestão positiva solicita ações conseqüentes, como permitir protocolos de backup nas configurações de computação.O 4072 aprimora a agilidade e a confiabilidade do sistema, reconhecendo prontamente a presença de entrada e inaugurando os processos subsequentes.

• Dupla 4 entradas e portão (4082)

Em contraste fortemente, a dupla entrada de 4 entradas e portão (4082) exige que todos os insumos sejam altos para uma saída alta.Tal requisito é fundamental em contextos em que todas as condições devem ser atendidas antes de prosseguir, normalmente na ativação de intertravamento de segurança dentro de equipamentos industriais.A função direta, mas necessária dos engenheiros de armas 4082, com a capacidade de exercer controle robusto, garantindo que a precisão no bloqueio seja mantida para manter a integridade do sistema.

Dentro desses circuitos, a designação "NC" significa pinos não conectados.A compreensão do gerenciamento correto desses pinos é usado para impedir distúrbios não intencionais no desempenho do circuito.Documentar e verificar cada pino desconectado durante a fase de projeto é necessário para impedir que eles se tornem inadvertidamente origens de ruído ou sinais não intencionais, preservando assim a estabilidade e a eficácia do circuito.

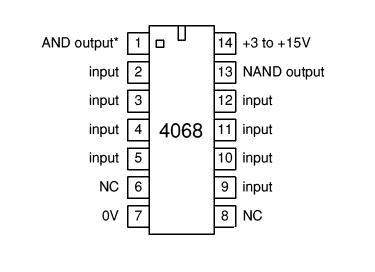

4068 NAND/e GATE IC

O 4068 NAND/e GATE 4068 exibe uma proficiência única no manuseio de uma matriz de entradas simultaneamente, caracterizada por suas oito portas de entrada distintas.Embora seu atraso de propagação possa representar limitações para aplicações de alta frequência, ele é adequado principalmente a cenários em que a operação rápida não é o fator determinante.Vale a pena notar esse aspecto em ambientes onde a precisão do tempo tem peso notável.

A velocidade de propagação relativamente mais lenta deste portão torna vantajoso em situações em que o ritmo operacional é secundário.Tais contextos podem incluir ambientes educacionais focados na compreensão de operações lógicas, em vez de executá -las na velocidade máxima.Na prática, o 4068 Gate facilita uma demonstração lúcida de funções lógicas complexas sem a demanda premente por processamento rápido de dados.

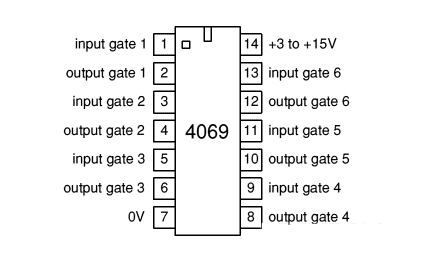

Análise do 4069 Hex e não portão

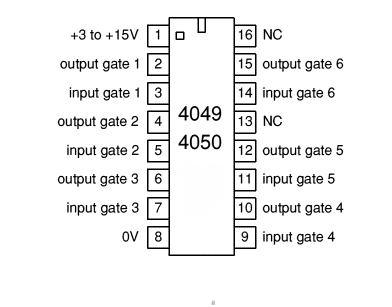

A versatilidade de 4049 não e 4050 buffer lógica

Os circuitos integrados 4049 Hex Not e 4050 Hex Buffer são reconhecidos como eles gerenciam tensões de entrada tão altas quanto +15V, mesmo quando alimentadas por uma tensão de alimentação substancialmente menor.Esse atributo brilha principalmente em sistemas em que diferentes níveis de tensão coexistem, permitindo uma interação perfeita entre diversas famílias lógicas.

Esses CIs são criados para acionar com eficiência as entradas da série 74LS, que operam melhor com uma oferta constante +5V.Isso permite até quatro conexões diretas para as entradas 74LS, simplificando o design do circuito, diminuindo a necessidade de buffer extra.As incompatibilidades evitadas entre os componentes são um recurso discreto e valioso, acrescentando profundidade à confiabilidade do design.

Durante a implementação desses ICs de buffer, os pinos marcados como "NC" devem ser deliberadamente deixados desconectados, indicando que esses pinos não têm vínculo com o circuito interno.Essa consideração é fundamental durante o processo de design, evitando qualquer interrupção potencial da função normal do IC.Um entendimento completo dessas conexões facilita a integração suave em sistemas mais amplos, destacando a necessidade de práticas de instalação orientadas a detalhes.

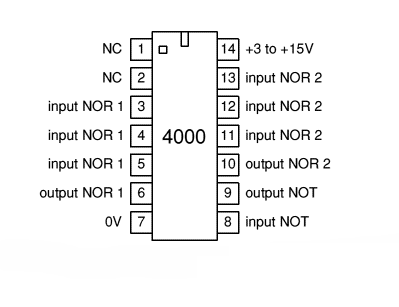

4000 configurações duplas de 3 entradas de 3 entradas

A estrutura inovadora do circuito integrado da 4000 séries inclui não apenas um par de versáteis de 3 entradas nem portões, mas também um portão não singular.Esses componentes facilitam coletivamente uma ampla gama de operações lógicas, continham perfeitamente dentro de um pacote.A presença de cada pino "NC" garante que as conexões não funcionais sejam facilmente identificadas, auxiliando na configuração precisa.

O design deste IC incentiva um processo suave e eficiente para construir circuitos lógicos complexos.Você pode valorizar seus portões de 3 entradas duplos, que permitem que inúmeras funções lógicas sejam alcançadas com apenas esse componente, encaixando-se perfeitamente em projetos de circuitos compactos.A integração de um não portão aumenta sua adaptabilidade, permitindo combinações complexas que podem ser complicadas com elementos separados.Por exemplo, expressões lógicas como (a nem B ou C) são diretas de executar com essa configuração.

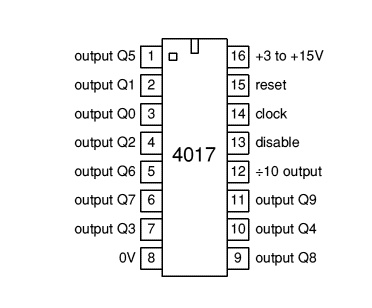

4017 Contador de décadas

O contador de 4017 décadas serve como um componente lógico complexo, reconhecido por suas aplicações em eletrônicos digitais, facilitando o sequenciamento sistemático de saídas.Aproveitando a borda ascendente do sinal do relógio, ela transita sequencialmente saídas de Q0 para Q9 para um estado alto.Com insumos e conexões que proporcionam flexibilidade, ele oferece várias aplicações práticas e mecanismos de controle refinados.

Impulsionado profundamente pelos pulsos do relógio, o contador 4017 avança a contagem com cada transição de baixa para alta.Você pode utilizar essa característica para criar sequências de tempo ou estabelecer ações ordenadas dentro dos circuitos.Muitos acham que a integração desses princípios nos projetos simplifica os processos, introduzindo um elemento de sofisticação estruturada em ambientes de sinal potencialmente caóticos.

Redefinir a função e controle

A ativação da função de redefinição com um sinal alto garante que a contagem seja redefinida para zero, estabelecendo pontos de partida consistentes nos ciclos.Quando a redefinição permanece baixa, o contador mantém a contagem atual, fornecendo estabilidade em todas as fases operacionais.Você pode propor o loop da contagem final de volta à entrada de redefinição para criar um intervalo de contagem personalizado, uma técnica apreciada em aplicativos com restrições de contagem específicas.

Desativar a entrada e inibição

Para interromper o processo de contagem, um sinal alto para a entrada de desativar eficazmente pausas.Esse recurso se mostra vantajoso em situações que exigem controle preciso sobre o tempo de operação.Muitas vezes, você pode incorporar isso em sistemas de controle maiores, garantindo que as operações aumentem apenas quando as condições forem ótimas, refletindo assim um comando aprimorado do comportamento do circuito.

÷ 10 Saída e usos expandidos

Com o ciclismo de saída de ÷ 10 a cada cinco contagens, a frequência de entrada é dividida por dez, uma utilidade em em cascata vários contadores 4017 para sequências estendidas.Essa abordagem beneficia os sistemas que exigem uma expansão decimal da capacidade de contagem, onde cada contador sucessivo acomoda um escopo numeral mais amplo.Insights de você enfatiza a modularidade dessa configuração, promovendo a expansão sem perder a precisão no controle.

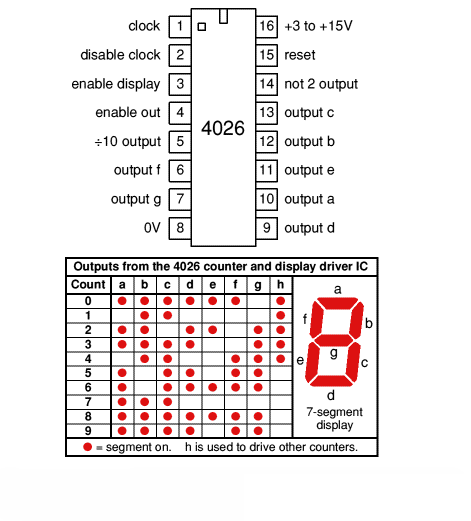

4026 contador e driver de exibição

O contador de 4026 décadas, um elemento substancial em eletrônicos digitais, orquestra perfeitamente exibições numéricas.Ele opera com uma entrada de relógio crescente, acendendo os segmentos A-G em uma tela de 7 segmentos para refletir a contagem atual, evocando a atenção meticulosa aos detalhes vistos na arte tradicional.Relógios e contadores digitais frequentemente dependem de sua funcionalidade consistente e eficaz.

Ao receber um pulso de relógio, o 4026 progride a contagem, convertendo esse sinal digital na iluminação de segmentos específicos na tela.Quando a entrada de ativação é definida alta, as informações são atualizadas continuamente, oferecendo uma representação inalterável na tela, remanescente da cuidadosa manutenção de relógios vintage que preservam a precisão temporal.

Você pode desfrutar da flexibilidade de redefinir a contagem ou desativar a função de contagem por meio de meios semelhantes aos utilizados nos contadores 4017.Essa capacidade de executar redefinições periódicas é dominante em configurações dinâmicas que requerem calibração de rotina a zero, semelhante aos pontos de verificação em uma maratona que ajuda a gerenciamento preciso de tempo e análise de desempenho.A integração perfeita de tais redefinições enfatiza a versatilidade do contador.

A saída ÷ 10 do 4026 estende a capacidade de contagem além de um único dígito, facilitando a cascata de contadores adicionais para construir sistemas numéricos intrincados.Essa capacidade de expansão reflete a jornada evolutiva dos sistemas numéricos na história, onde a evolução de unidades básicas para contagem de ordem complexa e superior apoiava uma infinidade de avanços, desde o comércio precoce até a computação moderna sofisticada.

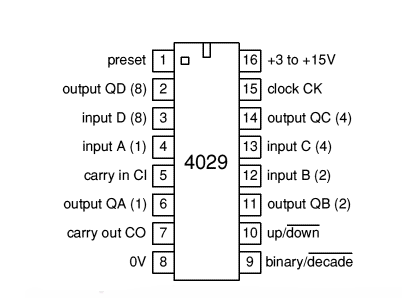

4029 Contador com capacidade predefinida

O circuito integrado 4029 se destaca como um contador síncrono, o alinhamento da saída transita perfeitamente com o pulso do relógio para evitar falhas errôneas.Essa habilidade garante precisão nos circuitos digitais, principalmente aqueles com aplicações de tempo.Oferece funcionalidade dupla com contagem de alta e descendente, aprimorando a flexibilidade do design.O recurso para cima/para baixo direciona a direção de contagem com um sinal alto para incrementar a contagem e um sinal baixo para diminuir.É necessário manusear a entrada de direção durante a fase alta do Pulso do relógio para garantir operações suaves e minimizar possíveis erros.

Os contadores 4029 podem ser inicializados para um valor específico usando pinos codificados binários, juntamente com um sinal alto na entrada predefinida.Isso agrega valor em cenários que exigem ajuste imediato do contador, como sincronizar com um evento externo ou restabelecer operações em um estado conhecido.Esse recurso vê o uso frequente quando medições precisas de intervalo são dominadoras.A facilidade de predefinir os contadores amplia sua aplicação em sistemas, de relógios digitais simples a mecanismos de computação complexos.

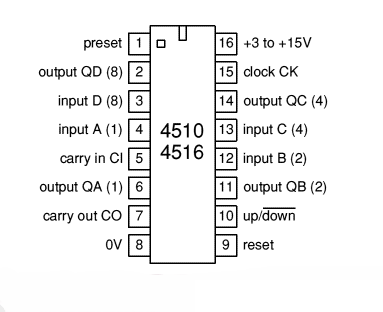

4510 contador de uma década para cima/para baixo e 4516 contador de 4 bits

Os contadores síncronos 4510 e 4516, semelhantes ao modelo 4029, exibem uma capacidade incomparável para o desempenho livre de erros.A consistência e redefinição direcionais são gerenciadas por meio de entradas específicas, garantindo operações homogêneas.Além disso, para que o recurso de predefinição funcione harmoniosamente, é necessário que a entrada do relógio mantenha um estado baixo para obter a sincronização.

Estabelecendo contadores síncronos

Para formar uma rede interconectada de contadores, sincronize-os meticulosamente, configurando os insumos do relógio juntos e canalizando a transmissão de um contador diretamente para o transporte do próximo.Nos modelos 4029, 4510 e 4516, segurando a carga inicial do balcão em um estado baixo é uma obrigação, facilitando a viagem precisa do sinal por toda a rede.Essa configuração pode ser comparada a conduzir uma orquestra, onde cada componente contribui em harmonia, elevando a estabilidade nos projetos de circuitos práticos.Ele enfatiza simultaneamente a confiabilidade desses dispositivos em intrincados sistemas digitais.

A organização efetivamente de uma sequência de contadores em aplicações envolve precisão no gerenciamento dos links da cadeia de transporte para evitar erros como contagens perdidas ou duplicadas.Essa tarefa incorpora a preparação meticulosa e a premeditação estratégica, oferecendo profundas idéias sobre a solução de problemas e destacando a importância da atenção aos detalhes.Além disso, refletir sobre os efeitos de uma configuração bem estruturada pode fornecer orientações valiosas para melhorar a eficiência geral dos sistemas, cultivando assim uma compreensão mais rica das complexidades no design digital.

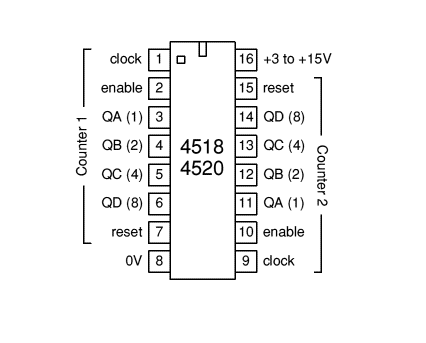

Comparando o contador 4518 e 4520

Os circuitos integrados 4518 e 4520 são projetados com contadores paralelos duplos, cada um avançando de forma síncrona com a borda ascendente de um sinal de relógio.Esses circuitos oferecem a funcionalidade a ser redefinida para zero através de entradas designadas.Para aplicações que necessitam de contagens abaixo do limite máximo inerente, uma saída apropriada deve ser redirecionada para a entrada de redefinição.Este método encontra relevância em diversas aplicações práticas, principalmente no domínio da divisão de frequência e nos sistemas de relógio digital.

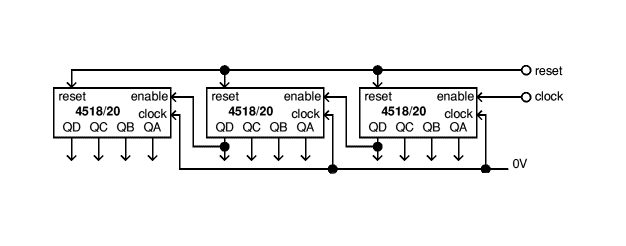

Técnicas de configuração serial para 4518 e 4520

Para criar um ciclo de contagem expansivo, é preciso garantir que as entradas do relógio sejam mantidas em um estado baixo, enquanto as entradas ativadas são ativadas.Ao conectar em série as saídas dos contadores, surge um efeito em cascata ou ondulação, emulando sequências complexas de contagem.No entanto, para máxima precisão em ambientes em que o tempo é grave, como sistemas de processamento de sinal digital, a incorporação de portões lógicos é benéfica para a contagem síncrona exata.Essa abordagem exemplifica a importância da precisão do tempo e permanece como uma prova da dança intrincada entre eletrônicos e tempo.

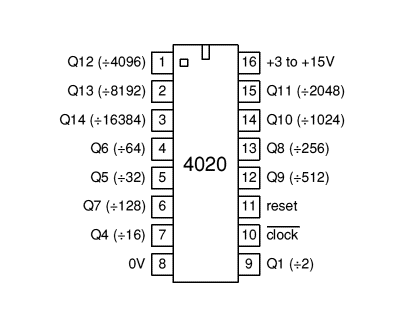

Visão geral do contador de ondulação de 14202020 de 14 bits

Os contadores de ondulação funcionam através de uma série de flip-flops interconectados, onde a saída de um flip-flop fornece o tempo para o próximo na sequência.No caso específico do contador 4020 de 14 bits, cada bit corresponde a uma potência de dois, o que permite a divisão em 16.384 em todas as etapas.Um aspecto notável desses contadores é sua sequência de contagem progride na borda queda do sinal do relógio de entrada, demonstrando seu princípio operacional exclusivo.

Os estágios de saída de um contador de ondulação como o 4020 são organizados para representar poderes progressivamente mais altos de dois.Por exemplo, o QN significa o valor de 2^n.Para limpar ou redefinir o contador, é aplicada uma entrada alta específica, definindo todos os flip-flops a um estado inicial predeterminado.O sucesso no design digital geralmente envolve a implementação de mecanismos de redefinição eficazes, garantindo que a sincronização seja alcançada em todo o sistema digital.

Os contadores de ondulação, embora simples em design, podem introduzir desafios devido aos seus atrasos inerentes à propagação, potencialmente causando discrepâncias lógicas indesejáveis.Quando um declínio anterior de mudanças de flip-flop, há um breve atraso antes que essa transição seja observada no flip-flop subsequente, o que pode afetar transitoriamente a integridade dos circuitos digitais conectados.Você pode tirar uma riqueza de experiência, geralmente implantando técnicas adicionais de sincronização ou optar por alternativas, como contadores síncronos, para abordar e remediar esses problemas em potencial.

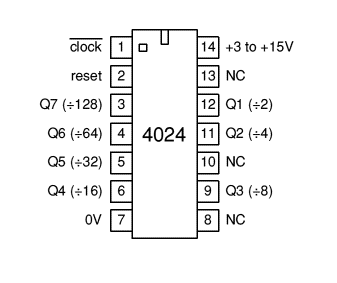

4024 Contador de ondulação no tempo digital

O 4024 responde a cada borda do relógio, ondulando seus estados, como o 4020, com saídas refletindo poderes seqüenciais de dois.Essa arquitetura fornece um método simplificado para representar os estados dentro de seu registro de 7 bits.Normalmente, esses contadores são empregados em cenários que exigem divisão de tempo e frequência precisos, como relógios digitais ou sistemas de processamento de sinais.Você pode se concentrar frequentemente no gerenciamento meticuloso do sinal do relógio para evitar falhas, garantindo assim que as transições permaneçam suaves e previsíveis.Essa prática não apenas reflete as proezas técnicas, mas também reflete um desejo profundo de estabilidade e controle.

A função de redefinição, semelhante à do 4020, pode ser ativada para retornar instantaneamente o contador ao seu estado inicial.Dentro do campo dinâmico do design do circuito digital, a opção de redefinição confiável é altamente valorizada, especialmente durante fases de energia ou sessões de solução de problemas.Muitas vezes, você pode incorporar controles de redefinição em sistemas de circuitos mais amplos, facilitando uma reinicialização controlada ou ativando a sincronização entre os módulos interconectados.

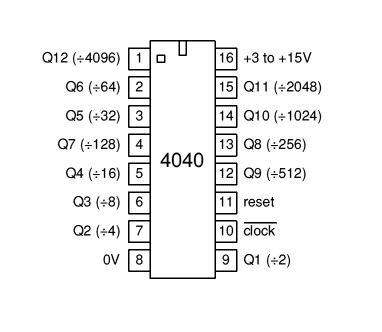

4040 contador de ondulação de 12 bits

O contador de ondulação 4040 de 12 bits opera através de funções de entrada e redefinição do relógio semelhantes às encontradas nos contadores 4020.Emprega uma série de chinelos para desempenhar suas funções de contagem, incrementando através de poderes de dois.A cavação na mecânica do 4040 permite apreciar suas extensas aplicações em circuitos digitais, seja para rastreamento ou divisão de frequência.

A operação básica do contador de rabos 4040 é direta e eficaz.Cada flip-flop na cadeia divide a frequência do sinal de entrada por dois.Como divisor de frequência, o contador produz um conjunto diversificado de frequências divididas, atendendo a uma variedade de aplicações.Esses recursos se tornam principalmente vantajosos em ambientes, onde são procurados sinais de tempo precisos.Por exemplo, ao criar relógios digitais ou dispositivos de tempo, o controle de intervalos ou seqüências de tempo exato é dinâmico e vincula diretamente a confiabilidade do 4040.

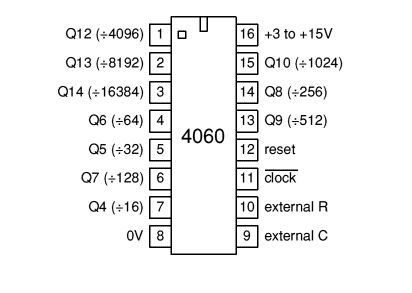

4060 contador de ondulação de 14 bits com oscilador embutido

O contador 4060 ripple é um componente ativo em sistemas de lógica digital, projetados para contar sequencialmente as ocorrências de sinais de entrada.Sua utilidade se estende por várias aplicações devido à sua capacidade de gerar frequências de relógio divididas.No entanto, uma consideração perigosa é que interface suas saídas com portões lógicos pode introduzir falhas temporárias.Essas falhas ocorrem devido ao atraso inerente à forma como as saídas do contador respondem a um pulso de relógio, uma característica dos contadores de ondulação.

Contadores de ondulação como o 4060 operam na borda de queda do sinal do relógio, o que significa que a transição do sinal de alta para baixa inicia o processo de contagem.Cada saída, rotulada como QN, corresponde a um estágio de contagem binária.O valor de cada saída é determinado pela fórmula qn = 2ⁿ, onde o enésimo estágio divide a frequência do relógio por 2ⁿ.Por exemplo, a saída Q4 divide a frequência do relógio em 16, enquanto a saída Q14 o divide em 16.384.É importante ressaltar que no modelo 4060, certas saídas - especificamente Q1 a Q3 e Q11 - estão inativas e não podem ser usadas.

A entrada de redefinição é outro recurso -chave.Para garantir uma contagem suave, mantenha a entrada de redefinição em um estado baixo.Definir a entrada de redefinição A alta zero imediatamente a contagem, fazendo com que todas as saídas sejam baixas e reiniciando o processo desde o início.Essa funcionalidade é útil em aplicações em que é necessário um contador reastável.Um dos recursos definidores do 4060 é o seu oscilador interno, que suporta três opções de configuração distintas para gerar o sinal do relógio.Essas opções permitem flexibilidade para atender aos requisitos específicos de aplicação.Abaixo estão as três configurações:

• Fonte do relógio externo: o 4060 pode ser operado usando uma fonte de relógio externa.Nesta configuração, o sinal do relógio é alimentado diretamente no pino de entrada do relógio do contador.Ao usar um relógio externo, os pinos 9 e 10, que são reservados para componentes do oscilador, são ignorados.Essa configuração fornece aos usuários um meio direto de integrar o 4060 em sistemas onde uma fonte de relógio existente está disponível.

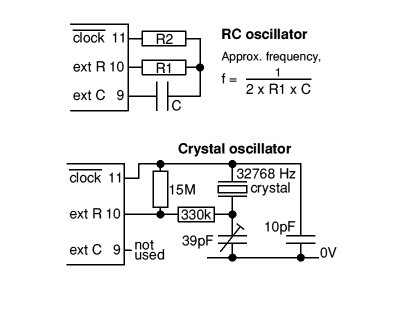

• Configuração do oscilador RC: um oscilador RC pode ser conectado ao 4060 para gerar o sinal do relógio.Essa configuração requer um resistor externo (r) e capacitor (c) para determinar a frequência da oscilação.A frequência é calculada aproximadamente como:

F ≈ 1 / (2 × R1 × C)

Para garantir uma operação estável, é recomendável seguir estas diretrizes.O R1 deve ser de pelo menos 50 kΩ, com R2 (opcional) sendo 2 a 10 vezes o valor de R1.O desempenho do oscilador RC é sensível às variações de tensão de alimentação, portanto, a estabilidade da tensão é crucial, principalmente ao operar abaixo de 7V.

• Configuração do oscilador de cristal: Para aplicações que requerem alta precisão, um oscilador de cristal pode ser usado.Um exemplo típico é o uso de um cristal de 32.768 Hz, que produz uma saída de 2 Hz altamente precisa no Q14.Nesta configuração.O pino 9 não é utilizado, simplificando o circuito.O oscilador de cristal garante geração de frequência confiável e estável, tornando -o ideal para aplicações de tempo e relógio.

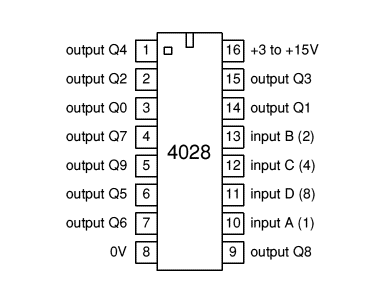

BCD para decodificador decimal

BCD para decodificadores decimais frequentemente aparecem em aplicações digitais variadas que servem a propósitos distintos.Eles operam recebendo uma entrada decimal codificada binária (BCD) e convertendo-a fielmente em uma saída decimal correspondente.Em situações reais, se uma entrada BCD inválida for encontrada, a saída será inadimplente para um estado baixo, garantindo a confiabilidade dos sistemas digitais, minimizando resultados errôneos.Tais recursos ajudam você a alcançar a precisão e a precisão em suas criações de circuito digital.

Cada decodificador incorpora portões lógicos que inter-se relacionam a cada entrada de BCD de 4 bits para um resultado decimal exclusivo.Esse design suporta a operação de componentes que precisam de exibição ou processamento decimal.Por exemplo, relógios e calculadores digitais empregam esses decodificadores para transformar o tempo codificado por BCD ou entradas numéricas em um formato facilmente compreensível pelas interfaces.Suas idéias enfatizam o significado de elaborar meticulosamente a lógica de decodificação para integração suave em sistemas expansivos.O planejamento inicial completo pode facilitar significativamente esse processo.

Dentro do domínio da eletrônica de consumo, o BCD para decodificadores decimais facilita a exibição de dados eficazes nos painéis LED ou LCD.Este aplicativo específico enfatiza a necessidade prática de converter dados binários em informações acessíveis.Confrontar os obstáculos da interface freqüentemente envolve refinar o circuito do decodificador para diminuir o consumo de energia e manter a capacidade de resposta.O equilíbrio de tal equilíbrio não apenas aumenta o desempenho, mas também enriquece sua satisfação.

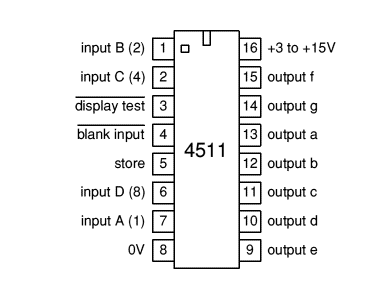

4511 BCD a 7-segmento Driver de exibição

A capacidade de converter entradas decimais binárias (BCD) em uma saída de exibição de 7 segmentos mantém várias aplicações em eletrônicos.O chip 4511-Driver desempenha um papel dominante nesse processo, criado especificamente para iluminar os segmentos de uma tela comum de 7 segmentos de cátodo com base nos sinais de entrada BCD.A cavação desse processo de conversão não apenas enriquece o entendimento técnico, mas também lança luz sobre seus usos práticos nos dispositivos cotidianos.

O chip 4511 atua como uma ponte entre os sistemas de entrada digital e saída visual, traduzindo valores de BCD em segmentos de exibição distintos.Ele encontra seu lugar em cenários em que displays numéricos, como relógios digitais e medidores eletrônicos, são básicos e, em casos em que o armazenamento e recuperação de configurações podem influenciar significativamente o desempenho.A proficiência em lidar com a configuração e a compreensão de pinos do 4511 são fundamentais, assim como as habilidades em solda e design de circuitos, o que aumenta bastante a aplicação prática.

Utilizando uma tela comum do tipo cátodo com o 4511 Driver Chip alinhando com as características elétricas das unidades de exibição.Essa abordagem envolve aterrar cada segmento através de uma conexão de cátodo unificada, facilitando o controle de segmento individual através das saídas do 4511.Essa compatibilidade enfatiza o mérito das especificações dos componentes de compreensão, com idéias práticas enfatizando como o gerenciamento eficaz de energia estende a vida útil do componente.

A programação dos códigos BCD corretos durante a conversão em displays de 7 segmentos é a melhor para a saída numérica desejada.Testar vários insumos para precisão acentua a necessidade de precisão nesse empreendimento técnico.Além disso, as configurações para flexibilidade de armazenamento permitem ajustes ou alterações nas necessidades de exibição ao longo do tempo, aumentando assim a adaptabilidade em ambientes que exigem alterações dinâmicas.
