Entendendo os sistemas de energia trifásicos de 480v: configurações de fiação, vantagens e aplicativos

Este guia explica o que é o poder trifásico de 480 volts e por que é usado em fábricas e grandes edifícios.Ele cobre como esse tipo de energia funciona, as diferentes maneiras de ser conectadas (como Delta e Wye) e onde é mais útil.Se você está curioso sobre como a energia chega a equipamentos pesados ​​ou por que as empresas usam tensões mais altas, este artigo o levará a ele passo a passo.

Catálogo

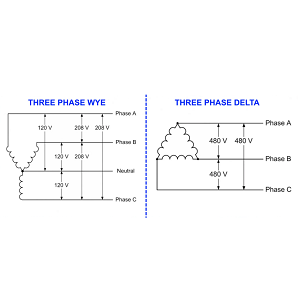

O que é uma configuração de fiação trifásica?

A fiação trifásica é importante em sistemas elétricos industriais e comerciais.Ele permite que a eletricidade seja distribuída de maneira eficiente e consistente.Nos EUA, esses sistemas geralmente operam com uma tensão de fornecimento de 480 volts.No entanto, quando a eletricidade atinge o equipamento, normalmente cai para cerca de 460 volts devido a perdas naturais de linha.Essa queda não afeta a funcionalidade principal do sistema, que ainda fornece energia constante através de um conjunto de condutores que conectam a fonte à carga.Duas configurações comuns usadas nesses sistemas são o delta e o wye (ou estrela).Cada configuração possui recursos distintos e é adequada para necessidades operacionais específicas.

Em um Delta Configuração, os três enrolamentos do gerador ou transformador são conectados em um triângulo fechado.Cada canto representa uma fase e a energia flui entre as linhas, não através de um neutro.Como não há fio neutro, esse sistema suporta apenas conexões de linha a linha, o que simplifica a fiação, mas o limita a cargas equilibradas que não precisam de um neutro.Essa configuração é frequentemente usada em sistemas em que apenas equipamentos trifásicos estão em execução.

O Wye A configuração conecta uma extremidade de cada um dos três enrolamentos a um ponto central compartilhado, este é o neutro.Esse design permite conexões de linha para linha e linha-neutra, tornando o sistema mais flexível.Ele suporta uma variedade maior de equipamentos, incluindo dispositivos monofásicos, e funciona bem em ambientes de carga mista.Por esse motivo, o WYE é frequentemente preferido em sistemas maiores, onde uma combinação de diferentes requisitos de energia deve ser atendida.

Como funciona a energia trifásica de 480V?

Um sistema de energia trifásico de 480V usa três correntes alternadas que são compensadas em 120 graus.Essa diferença de tempo significa que a energia está sempre fluindo suave e consistentemente.Mesmo quando uma fase está caindo, outra está aumentando, criando uma fonte de alimentação estável.Cada um dos três condutores, a fase A, B e C carrega 480 volts entre eles.Como eles atingem seus picos de tensão em momentos diferentes, o sistema evita as quedas e os surtos encontrados na potência monofásica.Essa configuração é ideal para manter as máquinas funcionando sem interrupções.

A principal força desse sistema está na maneira como as fases são espaçadas.Quando uma fase está no ponto mais baixo, outra está na ou próxima da sua mais alta.Esse equilíbrio garante uma saída constante de energia, o que reduz a trêmula, as flutuações e a perda de energia.O resultado é um desempenho mais suave e confiável, especialmente para máquinas industriais que dependem de energia consistente.Esse sistema também reduz o tamanho dos fios necessários porque a carga de energia é dividida em três linhas.Isso reduz os custos de material e facilita as instalações.Ao espalhar a energia uniformemente, o sistema também evita alterações repentinas de tensão, o que ajuda a proteger o equipamento do desgaste e danos.Em suma, a energia trifásica de 480V oferece energia confiável, eficiente e equilibrada.

A configuração do delta de três fios

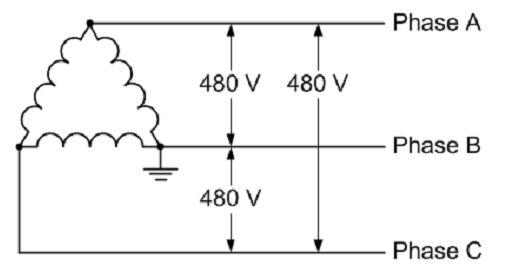

Figura 2. Configuração delta de três fios

O Configuração delta , comumente usado na distribuição de energia industrial, organiza os três enrolamentos de um transformador ou motor em um padrão de circuito fechado, com cada extremidade de um enrolamento conectado ao início do próximo.Isso forma uma forma de triângulo, daí o nome "Delta".Ao contrário de outras configurações, como o Wye, o sistema delta não utiliza um fio neutro.Essa ausência simplifica a fiação e a infraestrutura, tornando-a eficaz para certas aplicações de alta demanda.Nesta configuração, cada uma das linhas trifásicas geralmente marcadas com L1, L2 e L3 é conectada em um dos cantos do triângulo.Como não há neutro, a tensão é medida diretamente entre as linhas, e não entre a linha e a neutra.Essa configuração de tensão de linha a linha suporta maior transferência de energia e torna os sistemas Delta especialmente adequados para cargas trifásicas e pesadas.

Uma das vantagens da configuração Delta é a capacidade de fornecer um torque de partida alto para alimentar motores grandes, compressores e outras máquinas que requerem uma onda significativa de energia na startup.Isso torna os sistemas Delta ideais para ambientes industriais, fábricas e outros ambientes de alta carga.As configurações da Delta oferecem um grau de redundância operacional.Se uma das três fases falhar ou se desconectar, os dois restantes poderão continuar a fornecer energia, embora com capacidade reduzida.Esse recurso às vezes chamado de operação "Open Delta" fornece resiliência valiosa em sistemas onde é necessária operação contínua.

Outro benefício é a resistência da configuração do delta à distorção harmônica ou ruído elétrico, que pode interferir no equipamento sensível.Como a corrente em um sistema delta circula dentro do loop fechado, ele tende a cancelar muitos tipos de harmônicos, contribuindo para uma fonte de alimentação mais limpa e estável.No entanto, essa configuração não deixa de ter suas limitações.A falta de um fio neutro significa que o sistema não é adequado para ambientes de carga mista, onde são usados ​​dispositivos trifásicos e monofásicos.Isso torna os sistemas Delta menos versáteis em ambientes comerciais ou residenciais, onde são comuns iluminação, tomadas e outras cargas monofásicas.

A configuração Wye de quatro fios

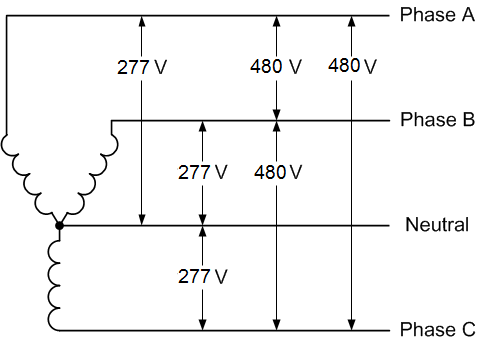

Figura 3. Configuração WYE de quatro fios

O fio de quatro fios Configuração de Wye, também conhecido como configuração de estrelas, é uma das configurações de sistema elétrico mais comumente usadas na distribuição de energia comercial e industrial.Seu design inclui condutores trifásicos e um quarto fio chamado neutro.Este fio neutro adicional é o que diferencia o Wye de quatro fios de outras configurações, dando a ele a versatilidade de fornecer cargas elétricas trifásicas e monofásicas com eficiência.Devido a essa flexibilidade, geralmente é a escolha preferida para sistemas de uso misto, onde diferentes tipos de equipamentos e dispositivos requerem tensões variadas.

Em uma configuração WYE, cada um dos fios trifásicos é conectado a um ponto central comum chamado de ponto neutro ou estrela.Este ponto central também é aterrado e estendido para fora como o fio neutro.As tensões entre qualquer duas das linhas trifásicas são iguais e espaçadas a 120 graus em fase, fornecendo um sistema trifásico equilibrado.Nos Estados Unidos, isso resulta em 480 volts entre duas fases e 277 volts entre qualquer fase e neutro.Essa capacidade de tensão dupla é ideal para edifícios ou instalações que precisam operar as máquinas pesadas (que requer energia trifásica de 480v) e equipamentos de iluminação ou escritório padrão (que rodam com 277v de energia monofásica).

Uma das vantagens do sistema Wye de quatro fios é sua capacidade de minimizar a perda de energia em longas distâncias.A inclusão de um fio neutro permite que o sistema equilibre cargas desequilibradas com mais eficiência e ajuda a transportar correntes de retorno com segurança, em sistemas onde nem todas as fases são igualmente carregadas.Isso resulta em maior eficiência energética e perdas de linha inferior em comparação com as configurações que não possuem um caminho neutro.Essa configuração é útil em lugares como edifícios altos de escritórios, grandes fábricas, hospitais e escolas em qualquer lugar, a eletricidade precisa atingir muitas áreas ou pisos diferentes.Como pode fornecer energia 277V e 480V do mesmo sistema, facilita a fiação, reduz a necessidade de equipamentos extras como transformadores e ajuda a reduzir os custos de instalação.O fio neutro também ajuda a manter a tensão constante, reduz a perda de energia em longas distâncias e torna o sistema mais seguro e confiável.

Códigos de cores de fiação para sistemas de 240V e 480V

A codificação de cores adequada na fiação ajuda a evitar erros e garante a segurança.Nos EUA, o Código Elétrico Nacional (NEC) fornece diretrizes para identificar fios em sistemas trifásicos.

Tipo de sistema	Condutor	Código de cores
240V monofásico	Linha 1 (L1)	Preto
	Linha 2 (L2)	Vermelho
	Neutro (n)	Branco
	Terra (PE)	Verde / verde com amarelo / nu
240V trifásicos	L1	Preto
	L2	Vermelho
	L3	Azul
	Neutro (se usado)	Branco
	Terra (PE)	Verde / verde com amarelo / nu
480V trifásico	L1	Marrom
	L2	Laranja
	L3	Amarelo
	Neutro (se usado)	Cinza
	Terra (PE)	Verde / verde com amarelo / nu

Diferença entre 460V e 480V

Aspecto	480V	460V
Tipo de tensão	Tensão de distribuição	Tensão de utilização
Fonte	Enviado da utilidade ou transformador	Tensão em equipamentos após perdas de linha
Uso típico	Entregue em toda a instalação	Quais máquinas/equipamentos foram projetados para executar
Queda de tensão	Nível de tensão original	Normalmente ~ 20V menor devido a resistência e perdas de linha
Compatibilidade do equipamento	Normalmente não é rotulado como equipamento de 480V	A maioria das máquinas industriais é rotulada e construída para 460V
Variação permitida	Não especificado para equipamento	Geralmente ± 20V
Configurações comuns	Pode ser fornecido via Delta ou Wye Systems	Também depende da configuração do sistema
Contexto de aplicação	Distribuição de energia industrial	Operação de equipamentos industriais
Comparação doméstica	Não usado em ambientes residenciais	Muito mais alto que as tensões domésticas típicas (120V/240V)
Importância	Deve ser entendido para o design adequado do sistema	Garante que o equipamento funcione com eficiência e segurança

Vantagens dos sistemas trifásicos de 480V

O uso da energia trifásica de 480V oferece grandes vantagens para operações industriais.

Eficiência e saída de energia

Os sistemas trifásicos são mais eficientes que os sistemas monofásicos, porque podem fornecer mais energia sem aumentar a quantidade de corrente.Isso significa que os fios utilizados podem ser mais finos, o que economiza dinheiro com materiais e facilita a instalação.A fórmula para energia trifásica inclui um multiplicador especial, √3 (cerca de 1,73), que mostra que pode transportar mais energia do que um sistema de fase monofásica usando a mesma tensão e corrente.É por isso que os sistemas trifásicos são comumente usados ​​em locais que precisam de muita energia, como fábricas ou edifícios com grandes máquinas.Eles dão mais energia, custam menos para configurar e trabalham com mais eficiência em geral.

Custos mais baixos e melhor uso de energia

O uso de corrente elétrica mais baixa oferece vantagens na eficiência de custo e energia.Quando a corrente é reduzida, o tamanho de condutores como fios e cabos pode ser minimizado.Isso se traduz diretamente em economia nos custos do material, pois condutores menores exigem menos cobre ou alumínio.Além disso, a instalação se torna mais fácil e menos trabalhosa, reduzindo ainda mais as despesas.A corrente mais baixa também resulta em perdas resistentes reduzidas, o que significa que menos energia é perdida como calor quando a eletricidade viaja por longas distâncias.Isso melhora a eficiência geral do sistema.Com o tempo, esses benefícios se acumulam, levando a reduções notáveis ​​nos custos operacionais e contribuindo para o gerenciamento de energia mais sustentável e econômico.

Alta confiabilidade

O sistema foi projetado com alta confiabilidade em mente, garantindo a operação contínua, mesmo no caso de uma falha parcial.Por exemplo, se uma fase sofrer uma falha ou ficar offline, o sistema ainda será capaz de funcionar, embora com capacidade reduzida.Essa redundância parcial embutida atua como uma salvaguarda contra os desligamentos completos, permitindo que os processos continuem sem interrupção.Essa resiliência é especialmente importante em indústrias, onde o tempo de inatividade pode levar a perdas financeiras, riscos de segurança ou ambos - como fabricação, saúde ou data centers.Ao manter a funcionalidade parcial durante falhas, o sistema não apenas protege a continuidade operacional, mas também fornece tempo valioso para diagnósticos, reparos e mitigação sem comprometer toda a infraestrutura.

Onde 480V Power trifásico é usado?

Esse tipo de energia é comum em instalações, onde são necessárias grandes quantidades de energia para executar o equipamento de maneira eficiente e confiável.

Motores elétricos

Motores elétricos, especialmente aqueles que alimentam máquinas pesadas, requerem torque de partida alto e uma corrente estável para executar de maneira confiável.O poder trifásico de 480V oferece isso de maneira suave e equilibrada.Isso reduz queda de tensão e evita superaquecimento, duas causas comuns de desgaste e falha do motor.Em ambientes como pisos de fabricação ou sistemas de água municipais, onde os motores geralmente correm continuamente ou pedalam com frequência, a durabilidade e a eficiência energética da energia trifásica desempenham um papel na minimização do tempo de inatividade e manutenção.

Sistemas HVAC

Os sistemas de aquecimento em larga escala, ventilação e ar condicionado (HVAC) usam compressores, sopradores e ventiladores que se destacam.A potência trifásica de 480V garante que esses componentes sejam executados sem sobrecarregar circuitos ou exigir uma fiação extremamente espessa, o que seria necessário para sistemas de menor tensão.O fluxo de energia consistente ajuda a manter temperaturas estáveis ​​em ambientes sensíveis, como salas de servidores ou teatros de operação, enquanto reduz o risco de falha do equipamento ou desperdício de energia.

Grandes sistemas de iluminação

Em instalações onde é necessária uma cobertura ampla e poderosa de iluminação, a energia trifásica de 480V fornece um suprimento de energia constante e eficiente.Isso é importante em sistemas de iluminação de alta baia ou matrizes de inundação externa que iluminam grandes áreas.A tensão consistente reduz o tremor e garante a distribuição uniforme da luz, o que não apenas melhora a visibilidade e a segurança, mas também diminui as necessidades de manutenção, impedindo falhas prematuras de lâmpada e lastro.Além disso, os circuitos de iluminação em execução em tensões mais altas podem levar à economia de energia ao longo do tempo devido ao menor desenho de corrente e perdas reduzidas de transmissão.

Conclusão

Os sistemas de energia trifásicos de 480V oferecem uma solução energética poderosa, eficiente e estável para aplicações industriais e comerciais.Ao apoiar cargas equilibradas, reduzir as perdas de energia e permitir a operação de equipamento suave, elas ajudam as empresas a reduzir custos e manter a alta confiabilidade.Com configurações flexíveis como Delta e Wye e recursos de tensão dupla em sistemas de quatro fios, essas configurações são projetadas para atender às diversas necessidades operacionais, tornando-as o backbone de infraestrutura elétrica de serviço pesado.
