Entendendo a atenuação do sinal: causas, métodos de medição e aplicações em redes e eletrônicos

Este guia explica o que é a atenuação, um termo usado quando um sinal se torna mais fraco à medida que se move através de cabos, ar ou outros materiais.É algo que acontece em todos os tipos de sistemas, como telefones, Wi-Fi, rádios, fibra óptica e equipamentos de laboratório.Você aprenderá como funciona a atenuação, por que acontece e como é medido.Ele também abrange diferentes tipos de atenuação, ferramentas usadas para verificar e por que é importante controlar a força do sinal nos sistemas de eletrônicos e comunicação cotidianos.

Catálogo

O que é atenuação?

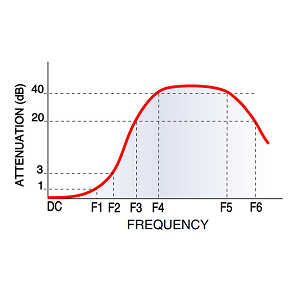

A atenuação é a redução natural na força de um sinal, seja energia elétrica, tensão ou corrente à medida que se move através de um meio ou ao longo de um caminho de comunicação.Isso é o enfraquecimento, porque os sistemas de comunicação dependem da clareza do sinal para funcionar corretamente.A perda de sinal ocorre principalmente devido à resistência nos materiais que carregam o sinal.Quando um sinal atende à maior resistência, mais sua energia é perdida ao longo do caminho.Em termos simples, quanto mais o sinal deve "empurrar", mais fraco se torna quando chegar.Muitos monitoram cuidadosamente a atenuação, porque a perda de sinal não gerenciada pode causar ruído, mau desempenho ou falhas totais da comunicação.

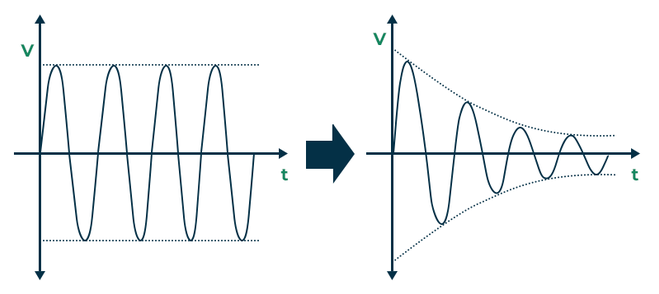

Figura 2. Atenuação em um sinal

A figura acima ilustra o conceito de atenuação comparando um sinal ideal, atenuou um.No lado esquerdo, o gráfico mostra uma forma de onda consistente com amplitude constante, representando um sinal não perturbado ao longo do tempo.No lado direito, o mesmo sinal é mostrado gradualmente diminuindo em amplitude à medida que o tempo avança, isso visualiza a atenuação em ação.À medida que o sinal viaja, sua força diminui, que é retratada pelo envelope estreito em torno da forma de onda.Essa redução ocorre devido à perda de energia, geralmente causada pela resistência no meio de transmissão.Com o tempo, sem amplificação ou correção, o sinal pode se tornar muito fraco para ser útil, levando a possíveis erros de comunicação ou perda de dados.

Como a atenuação é medida?

A atenuação é medida em decibéis (dB), uma unidade logarítmica usada para expressar quanto a força de um sinal diminui à medida que viaja por um meio ou sistema.A escala logarítmica é útil na engenharia, pois permite que grandes diferenças na força do sinal sejam comparadas facilmente.Em vez de lidar com números grandes e pesados, você pode usar decibéis para representar essas alterações de uma maneira mais gerenciável e intuitiva.A fórmula mais usada para calcular a atenuação é:

Nesta equação, "entrada" representa a força do sinal original, enquanto a "saída" é a força do sinal depois de passar pelo sistema ou médio.Esses valores podem se referir à potência, tensão ou corrente, dependendo do contexto.A flexibilidade dessa fórmula está em sua capacidade de consolidar várias perdas: por serem logarítmicos, os valores de atenuação de diferentes partes de um sistema podem ser simplesmente adicionados em vez de multiplicados.Isso simplifica a análise de sistemas complexos, como redes de telecomunicações, onde um sinal pode passar por vários componentes, cada um introduzindo uma pequena quantidade de perda.

O valor do banco de dados resultante informa se um sinal foi enfraquecido ou amplificado.Um valor negativo de db indica atenuação, perda na força do sinal.Um valor de 0 dB significa que não houve alteração, enquanto um valor positivo de banco de dados indica amplificação.Isso torna os decibéis não apenas uma unidade prática para medir a perda de sinal, mas também uma ferramenta útil no design do sistema, diagnóstico e avaliação de desempenho.

Tipos de atenuação

A atenuação não é de tamanho único.Ele aparece de maneiras diferentes, dependendo de como e onde os sinais são transmitidos.As principais categorias incluem atenuação automática, intencional e ambiental.

Atenuação automática

A atenuação automática refere -se a um processo no qual um dispositivo eletrônico ajusta a força de um sinal de entrada sem a necessidade de intervenção.Esse recurso de auto-regulamentação é comumente encontrado em equipamentos de áudio, televisões e sistemas de comunicação.Por exemplo, quando um sinal se torna muito forte, como um pico repentino em volume ou entrada, o dispositivo reduz automaticamente ou "atenua", o nível do sinal para evitar distorção, dano ou sobrecarga.Isso é alcançado através de circuitos internos que monitoram constantemente os níveis de entrada.Se o sinal de entrada exceder um certo limite, o sistema diminuir rapidamente o ganho ou a força do sinal para manter o desempenho ideal e garantir uma saída clara e estável.Ao fazer isso, a atenuação automática ajuda a proteger os componentes internos e preservar a qualidade do som ou da imagem, tudo sem interrupção.

Atenuação intencional

Em certos cenários, muitos deliberadamente reduzem a força de um sinal, esse processo é conhecido como atenuação intencional.Essa prática é comum em ambientes de laboratório, ambientes de teste ou durante a calibração do equipamento, onde é necessário controle preciso sobre os níveis de sinal.Ao diminuir a força do sinal de maneira controlada, você pode simular condições, evitar danos potenciais aos componentes sensíveis e garantir que os sinais permaneçam dentro da faixa de entrada aceitável de dispositivos conectados.A atenuação intencional também desempenha um papel no teste do desempenho e compatibilidade dos sistemas de comunicação, onde a manutenção do comportamento estável e previsível do sinal é ótimo para análises precisas e resultados confiáveis.

Atenuação ambiental

Os sinais naturalmente enfraquecem à medida que viajam por diferentes ambientes, um processo conhecido como atenuação.Seja movendo -se através de fios de cobre, cabos de fibra óptica ou até ao ar livre, a força do sinal pode diminuir devido a uma variedade de fatores físicos e ambientais.Por exemplo, a resistência elétrica nos fios de cobre causa uma perda gradual de energia do sinal na distância.Na fibra óptica, as imperfeições ou dobras no cabo podem espalhar ou absorver luz, reduzindo a clareza do sinal.Quando os sinais viajam sem fio pelo ar, eles encontram obstáculos como edifícios, árvores e até condições climáticas, que podem distorcer ou bloquear a transmissão.Fatores adicionais, como interferência eletromagnética de outros dispositivos eletrônicos, temperaturas extremas e longas distâncias de transmissão exacerbam ainda mais o problema.Para combater esses efeitos, empregue uma série de estratégias, como a seleção de materiais de alta qualidade e de baixa perda para linhas de transmissão, integrando amplificadores ou repetidores de sinal em intervalos regulares e projetando sistemas com tecnologias de blindagem e correção de erros para preservar a integridade dos dados em toda a rede.

Métodos para medir a atenuação

As medições precisas de atenuação ajudam os sistemas de comunicação ajustados em configurações de alta frequência, como transmissões de rádio ou óptico.Diferentes métodos são usados ​​dependendo do meio e da frequência.

Método da razão de potência

O método da razão de potência mede a atenuação comparando a energia na entrada de um sistema com a energia em sua saída.Essa abordagem é útil nos sistemas de radiofrequência (RF), onde a avaliação precisa da transferência de energia é importante para transmissão e recepção eficientes.A atenuação é quantificada calculando a razão entre a potência de saída e a potência de entrada, normalmente expressa em decibéis (dB).Essa métrica indica a extensão da perda ou ganho de sinal introduzido por componentes como amplificadores, antenas ou linhas de transmissão.O método é amplamente utilizado nos transmissores e receptores para avaliar o desempenho do sistema sob diferentes condições operacionais.Devido à sua natureza direta e eficácia prática, o método da razão de potência é comumente empregado em diagnóstico, calibração do sistema e otimização de desempenho em uma variedade de aplicações de comunicação de RF.

Figura 3. Método da razão de potência

Essa configuração mostra como medir a atenuação usando o método da razão de potência.Funciona comparando a energia antes e depois de um dispositivo para ver quanto sinal é perdido.O processo começa com uma fonte de microondas (MW), seguida por um atenuador para ajustar a força do sinal e um medidor de frequência para monitorar a frequência.Na primeira configuração, o sinal vai diretamente para uma linha com fenda, que se conecta a um detector de cristal, montagem do termistor e medidor de energia para medir a potência de saída.Uma terminação correspondente é usada para evitar reflexões de sinal.Na segunda configuração, um dispositivo em teste é colocado entre o medidor de frequência e a linha com fenda.As mesmas medidas são realizadas.Ao comparar as leituras de energia com e sem o dispositivo de teste, a atenuação pode ser calculada.O resultado é geralmente apresentado em decibéis (dB).Este método é simples, confiável e amplamente utilizado nos testes de RF e microondas.

Método da razão de tensão

Quando a medição direta de energia é impraticável ou introduz a complexidade, o método da taxa de tensão fornece uma alternativa eficaz.Em vez de confiar no poder, o que pode ser um desafio para medir com precisão, particularmente em sistemas de alta frequência ou circuitos eletrônicos compactos, esse método se concentra na tensão, um parâmetro que geralmente é mais acessível e menos intrusivo para monitorar.Em muitos casos, especialmente onde estão envolvidos componentes de alta impedância ou delicado, a inserção de medidores de energia pode atrapalhar a operação normal do sistema.O método da razão de tensão contorna esse problema analisando os níveis de tensão em pontos conhecidos no circuito.A partir dessas proporções, a atenuação pode ser inferida com um alto grau de confiabilidade.Essa abordagem é útil em aplicações como correspondência de impedância e transmissão de sinal, onde é necessária a integridade do circuito.

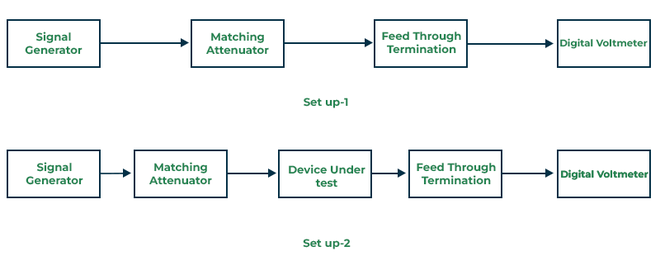

Figura 4. Método da razão de tensão

A figura mostra duas configurações usadas no método da taxa de tensão, uma abordagem para medir a atenuação quando a medição direta de energia é difícil ou disruptiva.Nas duas configurações, um sinal de um gerador passa por um atenuador correspondente para garantir a impedância adequada.Na configuração 1, o sinal vai diretamente para uma terminação de alimentação e a tensão é medida com um voltímetro digital para estabelecer uma referência.Na instalação 2, um dispositivo em teste (DUT) é colocado entre o atenuador e a terminação, e a tensão é medida novamente.Ao comparar as tensões de ambas as configurações, a perda de atenuação ou inserção causada pelo DUT pode ser calculada usando a taxa de tensão.Este método é útil em circuitos sensíveis ou de alta frequência, onde os medidores de energia são impraticáveis.

Substituição de frequência de áudio (AF)

A substituição de frequência de áudio (FA) é um método usado para medir a atenuação, avaliando o impacto de um componente específico na força de um sinal de áudio.Nesta técnica, um sinal de áudio de frequência e amplitude conhecido é introduzido no sistema.O nível de saída é medido primeiro sem o componente em teste.Em seguida, a mesma medição é repetida com o componente inserido no caminho do sinal. A diferença entre esses dois níveis de saída indica a quantidade de atenuação (ou ganho) introduzida pelo componente.Essa abordagem permite identificação precisa da perda de sinal, auxiliando no diagnóstico de desempenho degradado de áudio, detecção de peças defeituosas e otimização do design do sistema.

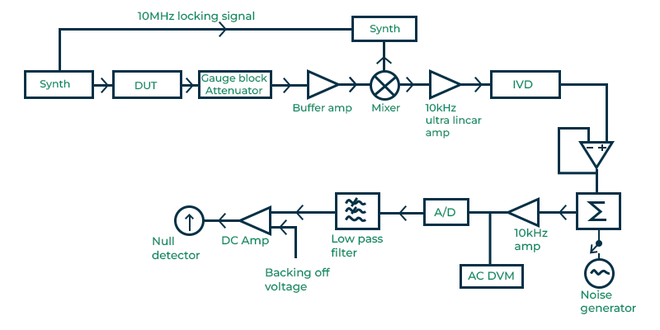

Figura 5. Substituição de frequência de áudio (AF)

A figura mostra uma configuração típica para o uso da substituição de frequência de áudio (AF) para medir quanto um dispositivo, chamado de dispositivo em teste (DUT), afeta um sinal.Um sinal de 10 MHz mantém todas as partes do sistema sincronizadas.O DUT está conectado de acordo com um atenuador de precisão para ajudar a controlar a força do sinal.O sinal passa por um amplificador de buffer e um misturador, onde é convertido em uma frequência de 10 kHz.Essa frequência mais baixa facilita o trabalho.Depois disso, o sinal é amplificado usando um amplificador muito preciso e comparado com um sinal de referência usando um divisor de tensão indutivo (IVD).A diferença entre o sinal de teste e a referência é medida.Um gerador de ruído pode ser adicionado aqui para ajudar a testar como o sistema responde à interferência.Um segundo caminho no sistema ajuda a corrigir erros.Inclui um amplificador, um voltímetro digital, um conversor e um loop de feedback que ajusta para quaisquer alterações de sinal indesejadas.Isso garante que a medição final se concentre apenas no que o Dut está fazendo com o sinal.

Substituição de frequência intermediária (se)

O método de substituição de frequência intermediária (IF) melhora a precisão da medição convertendo o sinal de RF original em uma frequência intermediária inferior, onde a análise de sinal é mais estável e gerenciável.Esta técnica usa um atenuador padrão em conjunto com detectores de fase de alta precisão para caracterizar com precisão o comportamento do sistema.Operando em uma frequência fixa e menor minimiza os efeitos do ruído e instabilidade de alta frequência, aumentando a confiabilidade geral da medição.O método é eficaz em aplicações que requerem controle rígido sobre amplitude e fase, como calibração do sistema de radar, sistemas de comunicação avançada e ambientes de teste de alta precisão.Sua capacidade de isolar e ajustar os parâmetros de sinal de ajuste a torna uma escolha preferida para a fidelidade do sinal.

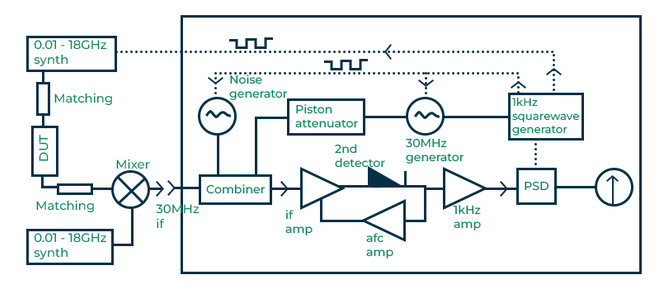

Figura 6. Substituição de frequência intermediária (se)

Esta figura mostra como o método de substituição se é usado para medir a atenuação do sinal com alta precisão.Um sinal de 0,01 a 18 GHz é enviado através do dispositivo em teste (DUT).A saída é convertida em uma frequência intermediária de 30 MHz (se), que é mais fácil de medir.O sinal de 30 MHz é combinado com um sinal de referência e ruído controlado usando um atenuador de pistão.O sinal de referência é modulado por uma onda quadrada de 1 kHz para ajudar o sistema a detectar mudanças mais claramente.Após a combinação, o sinal passa por amplificadores e é recolhido por um segundo detector.Um detector sensível à fase (PSD) extrai informações precisas de amplitude e fase.Trabalhar no IF ajuda a reduzir o ruído e melhorar a estabilidade, tornando esse método ideal para aplicações como teste de radar, sistemas de comunicação e medições de laboratório onde a precisão é importante.

Substituição de RF

Um método eficaz para medir a atenuação nos sistemas de radiofrequência (RF) é a técnica de substituição de RF.Nesta abordagem, o componente em teste (corte) é temporariamente substituído por um atenuador calibrado.Isso permite medições de energia mais precisas e confiáveis, minimizando possíveis erros causados ​​por inacasões ou desvio nos medidores de energia.Ao substituir o componente desconhecido por um dispositivo de atenuação conhecida, os testadores podem determinar com precisão as principais métricas de desempenho, como perda ou ganho de inserção.Esse método aprimora a consistência e a repetibilidade da medição, tornando -a uma abordagem confiável na avaliação do sistema de RF.

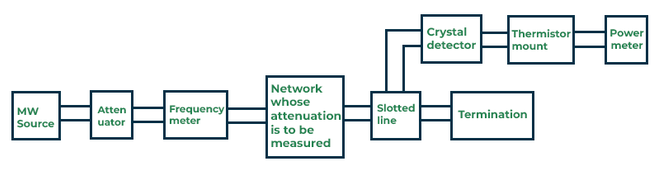

Figura 7. Substituição de RF

Esta figura mostra a configuração básica usada no método de substituição de RF para medir a atenuação em sistemas de RF.Uma fonte de microondas (MW) gera um sinal que passa por um atenuador e um medidor de frequência antes de entrar na rede sendo testada.O sinal então se move através de uma linha com fenda, que ajuda a medir o comportamento do sinal e continua a uma terminação para absorver o sinal corretamente.Dois caminhos de detecção são usados: um a um detector de cristal e outro para uma montagem de termistor conectada a um medidor de energia.Esses dispositivos medem o poder do sinal.Neste método, a rede desconhecida é removida e substituída por um atenuador calibrado.O atenuador é ajustado até que o medidor de energia mostre a mesma leitura de antes.A quantidade de atenuação adicionada fornece o valor da atenuação da rede original.Isso ajuda a reduzir erros e fornece resultados mais precisos.

OTDR (refletômetro de domínio do tempo óptico)

Um refletômetro de domínio do tempo óptico (OTDR) é um instrumento usado para medir a atenuação e avaliar o desempenho geral dos links de fibra óptica.Ele opera transmitindo pulsos curtos de luz na fibra e medindo a luz que é dispersa ou refletida devido a irregularidades como emendas, dobras ou quebras.Ao analisar o atraso e a intensidade do tempo do sinal de retorno, o OTDR pode identificar com precisão a localização e a gravidade das perdas ao longo do cabo.Este método é valioso para a instalação inicial e a manutenção de longo prazo de redes de fibra óptica.Os OTDRs ajudam a garantir a qualidade das instalações de fibra detectando falhas, verificando a qualidade da emenda e identificando problemas com os conectores.Seus recursos de alta precisão e teste não intrusivos tornam-os uma ferramenta importante no diagnóstico de fibra óptica.

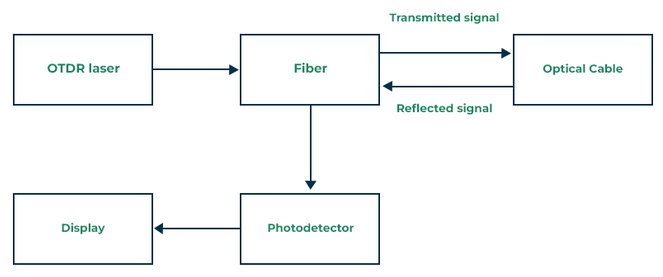

Figura 8. OTDR (refletômetro de domínio do tempo óptico)

Esta figura demonstra o processo operacional de um refletômetro de domínio do tempo óptico (OTDR), um método amplamente utilizado para medir a atenuação em sistemas de fibra óptica.O laser OTDR emite pulsos curtos de luz na fibra, que transmite o sinal através do cabo óptico.À medida que a luz viaja, quaisquer imperfeições como emendas, dobras ou quebras fazem com que uma parte do sinal seja refletida de volta em direção à fonte.O sinal de luz refletido viaja de volta através da fibra e é capturado por um fotodetector.O fotodetector converte esse sinal óptico em dados elétricos, que são enviados para a unidade de exibição para análise.Ao avaliar o atraso e a intensidade do tempo do sinal retornado, o OTDR identifica a localização e a magnitude da atenuação ou falhas no cabo óptico.Este método fornece uma maneira não intrusiva e precisa de avaliar a saúde e o desempenho dos links de fibra óptica.

Atenuação vs. amplificação

Aspecto	Atenuação	Amplificação
Definição	Redução na força do sinal à medida que se propaga da fonte para destino.	Aumento da força do sinal para compensar o sinal perda.
Natureza do processo	Processo passivo que ocorre naturalmente devido a ambiental e fatores materiais.	Processo ativo realizado usando dispositivos eletrônicos.
Causa	Interferência, dispersão, absorção e perdas de flexão.	Feito intencionalmente usando dispositivos externos como amplificadores e repetidores.
Efeito no sinal	Degrada a qualidade do sinal, causa perda de dados e limites intervalo de comunicação.	Aprimora a qualidade do sinal, melhora a confiabilidade e estende o intervalo de comunicação.
Propósito	Efeito indesejado que reduz o desempenho.	Medida corretiva para combater a atenuação.
Exemplo	Enfraquecimento dos sinais de TV em longas distâncias de cabo.	Aumentar o volume de um rádio ou usar um repetidor para fortalecer os sinais de TV.
Dispositivos envolvidos	Nenhum dispositivo;É um subproduto indesejado de transmissão.	Boosters de sinal, amplificadores e repetidores são usados.

Atenuação em fibras ópticas

Nas fibras ópticas, a atenuação refere -se à perda gradual da força do sinal à medida que a luz viaja através da fibra.Esse enfraquecimento do sinal de luz pode afetar o desempenho e a eficiência dos sistemas de comunicação de fibra óptica, especialmente a longas distâncias.As principais causas de atenuação nas fibras ópticas são:

1. Absorção: Isso ocorre quando o sinal óptico perde energia como calor devido a impurezas ou as propriedades inerentes ao próprio material da fibra, normalmente sílica.As impurezas comuns incluem íons metálicos e íons hidroxila (OH⁻), que absorvem comprimentos de onda específicos da luz.

2. espalhamento: A luz pode se dispersar em direções diferentes quando encontra variações microscópicas ou irregularidades no material central da fibra.O tipo mais comum de dispersão nas fibras ópticas é a dispersão de Rayleigh, que é causada por flutuações aleatórias na densidade do vidro.

3. Perdas de flexão: Perdas de flexão ocorrem quando a luz escapa do núcleo de fibra devido à flexão excessiva ou inadequada da fibra óptica.Essas perdas podem ser categorizadas em dois tipos: macrobendimento, que se refere a curvas grandes e visíveis que fazem com que a luz vaze do núcleo e a microbessa, que envolve pequenas distorções microscópicas na fibra, geralmente resultantes de pressão, estresse físico ou imperfeições de fabricação, levando a espalhar a luz dentro da fibra.

Medindo a atenuação óptica

Para quantificar a atenuação, usamos a seguinte fórmula logarítmica:

onde𝐴 é a atenuação em decibéis (dB),𝑃𝑖𝑛 é a energia óptica lançada na fibra e𝑃𝑜𝑢𝑡 é a energia óptica recebida na outra extremidade.Esta fórmula mostra quanto a energia do sinal diminuiu durante a transmissão.Um valor de atenuação mais alto significa mais perda de sinal.

Por exemplo, se a potência de entrada for 10 MW e a saída for de 5 MW:

Isso significa que o sinal perdeu metade de seu poder, o que corresponde a uma atenuação de 3 dB.

Atenuação intrínseca versus extrínseca

A atenuação nas fibras ópticas pode ser classificada em duas categorias principais: perdas intrínsecas e extrínsecas. Atenuação intrínseca refere -se a perdas inerentes à estrutura física e química da fibra.Isso inclui absorção causada por impurezas como íons hidroxila (OH⁻) e partículas de metal incorporadas no vidro durante a fabricação, bem como a dispersão de Rayleigh, o que resulta de variações microscópicas naturais na densidade do material da fibra.Essas perdas são inevitáveis ​​até certo ponto e estão presentes mesmo nas fibras de melhor qualidade.Em contraste, atenuação extrínseca surge de fatores externos que afetam a fibra após a fabricação.Isso inclui más práticas de instalação, como splicing inadequado (união de duas extremidades de fibra), curvas nítidas ou torções na fibra que excedem seu raio de curvatura e tensões físicas de influências esmagadoras, torcidas ou ambientais.Ao contrário das perdas intrínsecas, as perdas extrínsecas geralmente podem ser minimizadas ou evitadas através de práticas adequadas de manuseio, instalação e manutenção.

Atenuação em redes

Nas redes de computadores, a atenuação significa o enfraquecimento de um sinal à medida que viaja.Isso acontece nas conexões com fio e sem fio.Quando um sinal fica muito fraco, pode causar velocidades lentas da Internet, dados perdidos ou conexões descartadas.As principais causas de atenuação nas redes são:

1. Distância : A maior causa de atenuação é a distância.Quanto mais um sinal precisará percorrer um cabo ou através do espaço aberto, mais se degrada.Nas redes com fio, especialmente aquelas que usam cabos à base de cobre, a resistência elétrica aumenta com o comprimento, levando a uma maior perda de força do sinal.É por isso que existem limitações de comprimento do cabo nos padrões de rede.

2. Frequência: Sinais de frequência mais alta são mais suscetíveis à atenuação do que a menor frequência.Isso é importante nas comunicações sem fio, onde frequências mais altas (como as usadas em bandas Wi-Fi 5 GHz) podem transportar mais dados, mas se degradarem mais rapidamente e têm um alcance mais curto que os sinais de frequência mais baixa (como 2,4 GHz).Da mesma forma, em sistemas com fio, a transmissão de dados de alta frequência pode sofrer mais com a degradação do sinal pela mesma distância.

3. Ruído e interferência: Interferência eletromagnética (EMI) de fontes externas, como luzes fluorescentes, motores elétricos, microondas ou até outros dispositivos eletrônicos podem interromper e enfraquecer sinais.Obstáculos físicos como paredes, especialmente aqueles feitos de materiais densos como concreto ou metal, também podem absorver ou refletir sinais sem fio, aumentando a atenuação e reduzindo o desempenho geral da rede.

4. Tipo de cabo e qualidade: O material e a construção dos cabos de transmissão afetam quanto sinal é perdido a uma determinada distância.Os cabos de cobre (como CAT5E ou CAT6) são comumente usados ​​para distâncias mais curtas, mas podem experimentar mais atenuação do que os cabos de fibra óptica.Os cabos de fibra óptica, que transmitem dados usando sinais de luz e não elétricos, são muito menos propensos a perda e interferência do sinal, tornando-os ideais para conexões de alta velocidade e longa distância.

Medição da atenuação em redes

Nas redes, a atenuação refere -se à perda gradual da força do sinal, à medida que viaja por um meio como fio de cobre, cabo de fibra óptica ou ar.É medido em decibéis (dB) e pode ser calculado usando fórmulas baseadas em energia ou baseadas em tensão, dependendo do contexto.Ao medir a potência do sinal, a atenuação é calculada usando a fórmula:

onde P_s é o poder do sinal na fonte e P_d é a potência do sinal no destino.Esta fórmula revela quanto o sinal enfraqueceu entre transmissão e recepção.Por exemplo, se um sinal começar a 100 MW e for recebido em 10 MW, a atenuação é:

Por outro lado, ao lidar com a tensão em sistemas onde a impedância permanece constante, a atenuação é calculada de maneira diferente.A fórmula apropriada neste caso é:

onde V_s é a tensão na fonte e V_d é a tensão no destino.Isso explica o fato de que o poder em sistemas resistentes é proporcional ao quadrado de tensão.Por exemplo, se um sinal cair de 2 V para 1 V, a atenuação seria:

Atenuação na transmissão de sinal

A atenuação significa que um sinal fica mais fraco à medida que viaja de um lugar para outro.Isso acontece em ambos conectado (como cabos de cobre) e sem fio (como os sistemas Wi-Fi) e quanto mais tempo o sinal precisará viajar, mais desaparece.

Sistemas com fio

Na comunicação com fio, especialmente em cabos de cobre e linhas coaxiais, a atenuação ocorre principalmente devido às propriedades físicas do meio de transmissão.Vários fatores contribuem para essa degradação do sinal:

• Resistência elétrica: Todos os condutores têm alguma resistência inerente.À medida que o sinal elétrico viaja através do fio, parte de sua energia é convertida em calor, causando uma perda gradual de força.Os fios mais finos têm maior resistência, o que leva a uma atenuação mais grave em comparação com os cabos mais espessos.

• Efeito da pele: Em frequências mais altas, o sinal elétrico tende a viajar ao longo da superfície do condutor.Isso reduz a área efetiva para o fluxo de corrente e aumenta a resistência, piora a atenuação.

• Efeitos capacitivos e indutivos: Cabos longos podem agir como capacitores ou indutores, especialmente quando vários fios são agrupados.Essas propriedades podem causar distorção e perda de sinal ao longo do tempo.

• Incompatibilidade de impedância: Se a linha de transmissão não for adequadamente correspondente à impedância de carga ou fonte, parte do sinal poderá ser refletida de volta, enfraquecendo ainda mais o sinal original.

• Interferência eletromagnética externa (EMI): Equipamentos elétricos próximos, linhas de energia ou sinais de rádio podem introduzir ruído no sistema, mascarando ou degradando efetivamente o sinal pretendido.

• Instalação ruim ou materiais degradados: Conexões inadequadas, corrosão nos fios ou desgaste ao longo do tempo podem causar maior resistência e maior perda de sinal.

• Fatores ambientais: Altas temperaturas, umidade ou estresse físico nos cabos podem alterar suas características elétricas, resultando em maior atenuação.

Sistemas sem fio

Na comunicação sem fio, os sinais viajam pelo ar e são suscetíveis a um conjunto diferente de desafios.A atenuação nesses sistemas é influenciada pelo meio (ar) e pelo ambiente em que o sinal se propaga.

• Perda de caminho do espaço livre (FSPL): Como um sinal de rádio irradia de um transmissor, ele se espalha por uma área cada vez maior.Essa propagação natural resulta em força de sinal diminuindo com a distância, mesmo no vácuo.

• Obstruções: Objetos sólidos como paredes, edifícios, árvores e até corpos humanos podem bloquear ou absorver sinais de rádio, reduzindo a força do sinal que atinge o receptor.

• Reflexão, refração e difração: Os sinais podem saltar superfícies (reflexão), dobrar ao passar por diferentes materiais (refração) ou curvas em torno das bordas (difração).Esses efeitos podem fazer com que partes do sinal cheguem fora de sincronia, levando a interferências de vários caminhos e perda de clareza.

• Condições atmosféricas: Chuva, nevoeiro e umidade podem absorver ou espalhar ondas de rádio, particularmente em frequências mais altas (por exemplo, na faixa GHz), causando o enfraquecimento do sinal.

• Interferência de outros dispositivos: Wi-Fi, Bluetooth, fornos de microondas e outros sistemas sem fio geralmente operam em bandas de frequência sobrepostas.Essa sobreposição pode causar interferência, dificultando a distinção do sinal pretendido.

• Qualidade da antena e alinhamento: Antenas mal projetadas ou desalinhadas podem resultar em transmissão ou recepção fraca, aumentando a atenuação efetiva.

Medição da atenuação na transmissão de sinal

A atenuação é quantificada em decibéis (dB), uma unidade logarítmica que compara a força do sinal em sua fonte à sua força após a transmissão.A fórmula padrão usada para calcular a atenuação com base nos níveis de potência é:

onde P_em é o poder do sinal de entrada, P_fora é a potência do sinal de saída.Se a força do sinal for medida por tensão, comum em cenários de baixa potência ou áudio, a fórmula se tornará:

onde V_em é a tensão de entrada, V_fora é a tensão de saída.Esses cálculos fornecem um método padronizado para quantificar a perda de sinal.Um valor mais alto de db indica maior atenuação.Em aplicações como fibra óptica, Ethernet ou sistemas de radiofrequência, a atenuação é frequentemente expressa por unidade de comprimento (por exemplo, db/km ou db/m).Muitos usam ferramentas como medidores de energia óptica, analisadores de rede ou OTDRs (refletômetros de no domínio do tempo óptico) para executar essas medições, dependendo do meio de transmissão.A medição precisa da atenuação é necessária para o design e a manutenção do sistema, garantindo a qualidade do sinal, minimizando erros e mantendo a comunicação confiável nas redes.

Vantagens e desvantagens da atenuação

Vantagens de atenuação

Controle de força do sinal: A atenuação permite o gerenciamento preciso da força do sinal dentro de um sistema.Em muitas aplicações eletrônicas e de comunicação, especialmente em circuitos sensíveis, sinais excessivamente fortes podem causar distorção ou mesmo danos permanentes a componentes delicados.Os atenuadores ajudam a regular esses níveis de sinal para garantir que eles permaneçam dentro dos parâmetros operacionais ideais, preservando a integridade do sinal e protegendo o equipamento.

Evita a sobrecarga : Quando os sinais são muito fortes, eles podem exceder as classificações de tensão ou energia dos componentes a jusante, levando à sobrecarga.Isso não apenas introduz a distorção, mas também pode comprometer a segurança e a funcionalidade dos dispositivos.A atenuação garante que todas as partes do sistema recebam sinais em níveis seguros e gerenciáveis, estendendo a vida útil do componente e melhorando a confiabilidade.

Redução de ruído: Em certos cenários, sinais fortes podem captar ou amplificar ruídos indesejados ou interferência do ambiente.Ao reduzir a amplitude do sinal para um nível mais gerenciável, a atenuação pode ajudar a mitigar os efeitos dessa interferência.Isso leva a sinais mais limpos e de qualidade, importantes nos sistemas de áudio, vídeo e radiofrequência (RF).

Teste e calibração: Os atenuadores são comumente usados ​​em ambientes de laboratório e campo para simular condições e testar o desempenho dos dispositivos sob vários pontos fortes do sinal.Ajustando os níveis de sinal com precisão, você pode calibrar os instrumentos, verificar as tolerâncias e validar o comportamento do sistema sem arriscar danos no equipamento.

Melhora a estabilidade do sistema: Em sistemas complexos, como aqueles que envolvem mistura de áudio, transmissão de RF ou telecomunicações, a atenuação contribui para a estabilidade geral, suavizando as flutuações de sinal.Os sinais estáveis ​​reduzem a chance de oscilações, feedback ou comportamento inesperado, principalmente em sistemas com vários amplificadores ou loops de feedback.

Desvantagens da atenuação

Perda de sinal: A principal desvantagem da atenuação é que ele reduz inerentemente a amplitude ou poder de um sinal.Embora isso às vezes seja necessário, também pode levar a uma perda de informação, principalmente se o sinal já estiver fraco.Nas comunicações digitais, essa perda pode degradar a clareza do sinal e dificultar a extração de dados úteis no final do recebimento.

Faixa de transmissão limitada: À medida que a força do sinal diminui devido à atenuação, a faixa efetiva de transmissão é reduzida.Isso é problemático na comunicação sem fio ou nos sistemas com fio de longa distância, onde os sinais devem percorrer distâncias consideráveis.Sem compensação, a atenuação pode impedir que o sinal chegue ao seu destino com força suficiente.

Custo aumentado: Para neutralizar os efeitos da perda de sinal, os sistemas geralmente requerem componentes adicionais, como amplificadores, repetidores ou impulsionadores de sinal.Esses dispositivos extras aumentam o custo geral do sistema, não apenas em termos de hardware, mas também em instalação, consumo de energia e manutenção.

Complexidade do sistema: Incorporar a atenuação em um design do sistema adiciona uma camada de complexidade.Você deve calcular cuidadosamente os níveis apropriados de atenuação e determinar onde é necessária a amplificação de compensação.Isso aumenta a carga do projeto e pode tornar a solução de problemas e a manutenção mais desafiadora, especialmente em sistemas grandes ou distribuídos.

Taxas de erro mais altas: Nos sistemas de comunicação digital, a força reduzida do sinal devido à atenuação pode levar a uma maior probabilidade de erros de bits.À medida que os sinais enfraquecem, eles se tornam mais suscetíveis a ruído e interferência, dificultando a interpretação correta dos dados.Isso pode resultar em falhas de comunicação ou na necessidade de mecanismos de correção de erros mais robustos, que podem introduzir latência ou complexidade adicional.

Aplicações de atenuação

Atenuação, o enfraquecimento intencional de um sinal é uma idéia importante em muitos sistemas eletrônicos, de comunicação e medição.Ajuda a garantir que os sinais sejam tratados com segurança, eficiência e precisão em diferentes configurações.Aqui estão algumas áreas em que a atenuação é importante:

Controle de volume em equipamentos de áudio eletrônico

Em eletrônicos como rádios, televisores, amplificadores e dispositivos de áudio pessoal, a atenuação é comumente empregada para gerenciar os níveis sonoros.Ao variar o grau de atenuação do sinal antes de atingir o estágio de amplificação, você pode ajustar suavemente a saída de áudio sem afetar a integridade do caminho do sinal.Essa abordagem fornece controle preciso, sem distorção, para manter a clareza e o conforto de áudio.

Regulação do nível de potência em sistemas de comunicação de fibra óptica

Nas redes de fibra óptica, a atenuação é usada para regular a intensidade dos sinais ópticos transmitidos.Os atenuadores ópticos são colocados para reduzir a energia do sinal, garantindo que ela permaneça dentro da faixa dinâmica ideal do fotodetector na extremidade de recebimento.Sem atenuação, sinais de alta potência, especialmente em links curtos ou após a amplificação, podem saturar ou danificar receptores sensíveis.A atenuação adequada garante a qualidade consistente do sinal, minimiza as taxas de erro de bit e contribui para a confiabilidade geral da transmissão de dados em toda a rede.

Proteção de instrumentos na medição de sinal de RF

No teste de radiofrequência (RF) e ambientes de diagnóstico, os atenuadores são importantes para proteger instrumentos delicados, como analisadores de espectro, analisadores de rede e medidores de energia.Durante a análise de sinal, especialmente em altos níveis de potência, a entrada direta sem atenuação pode sobrecarregar ou danificar essas ferramentas.Os atenuadores ajudam a diminuir o sinal para um nível seguro e mensurável, permitindo leituras precisas e impedindo falhas caras de equipamento.Eles também contribuem para manter a precisão da linearidade e da calibração dos dispositivos de medição.

Escala de tensão segura em experimentos de laboratório

Os laboratórios educacionais e de pesquisa geralmente utilizam atenuadores como um meio de reduzir os níveis de tensão durante o trabalho experimental.Isso é importante ao analisar a resposta de circuitos ou componentes em condições de baixa tensão.A atenuação garante a segurança do usuário e do equipamento, sem arriscar o desgaste do componente ou resultados imprecisos devido a níveis excessivos de entrada.

Proteção ao circuito em eletrônicos analógicos e digitais

Os circuitos integrados (ICS) e outros componentes eletrônicos são altamente sensíveis aos níveis de tensão que excedem suas especificações classificadas.Os atenuadores servem como primeira linha de defesa em muitos sistemas analógicos e digitais, limitando as amplitudes de sinal de entrada.Isso é útil no condicionamento do sinal, onde as entradas brutas devem ser reduzidas antes do processamento por conversores analógicos para digitais (ADCs) ou microcontroladores.Ao reduzir os altos níveis de sinal para valores gerenciáveis, a atenuação salva os circuitos dos picos de tensão e garante a confiabilidade do sistema a longo prazo.

Correspondência de impedância e integridade de sinal com atenuadores fixos

Em aplicações de alta frequência, como RF, Microondas e sistemas de antena, os atenuadores fixos desempenham um papel na correspondência de impedância.As incompatibilidades de impedância podem levar a reflexões de sinal, perda de energia e interferência, todos os quais degradam o desempenho do sistema.Ao introduzir uma quantidade conhecida de atenuação, preservando a impedância consistente (normalmente 50 ou 75 ohms), atenuadores fixos ajudam a minimizar as reflexões do sinal e maximizar a transferência de energia.Isso contribui para manter a integridade do sinal em ambientes complexos da linha de transmissão.

Conclusão

A atenuação é uma parte normal de como os sinais viajam, mas se não for gerenciado, pode causar problemas como som ruim, internet lenta ou dados perdidos.Este guia mostrou como os sinais ficam mais fracos, como medimos essa perda e como corrigi -lo ou controlá -lo usando ferramentas e técnicas.A compreensão da atenuação ajuda a garantir que os sistemas funcionem melhor, fiquem seguros e duram mais, estejam trabalhando com cabos, redes sem fio ou equipamentos de áudio.
