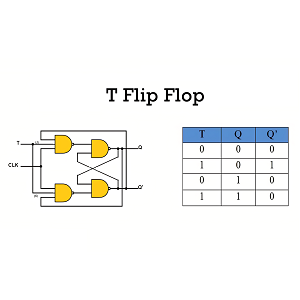

Entendendo os flip-flops: Trabalho, construção e aplicações em circuitos digitais

Este guia explica o que é um flip-flop e como funciona em circuitos digitais.O guia mostra como esse flip-flop mantém a memória de seu estado anterior e como construir um flip-flop usando outros tipos de chinelos como SR, D ou JK.Você aprenderá como ele pode ser usado para dividir as frequências, como funciona em uma configuração simples de memória de 2 bits e onde é usado em sistemas digitais.

Catálogo

O que é um flip-flop T?

Um flip-flop, ou alternar o flip-flop, é um tipo de circuito lógico seqüencial que armazena um bit de dados e altera seu estado de saída somente quando a entrada de alternância (t) é alta durante uma borda do relógio de acionamento.Ao contrário dos circuitos combinacionais, que respondem apenas às entradas atuais, os flip-flops T mantêm uma memória de estados anteriores, tornando seu comportamento dependente da entrada presente e da saída anterior.As saídas, rotuladas Q e Q '(o inverso de Q), são sempre complementares.Isso significa que quando Q é 1, Q 'é 0 e vice -versa.Internamente, portões de lógica e mecanismos de feedback são usados ​​para criar essa ação alternativa.

Figura 2. Diagrama de blocos de Tlip Flop

Como ilustrado no diagrama esquerdo, um flip-flop genérico possui sinais de entrada e duas saídas Q e Q ', que representam o estado atual e seu inverso.O diagrama certo se concentra especificamente no flip-flop T, onde a entrada T determina se o estado deve alternar na borda do relógio.Se t for 0, a saída permanece a mesma.Se t for 1, os comutadores Q de saída de 0 a 1 ou 1 a 0, dependendo do seu estado atual.Esse comportamento de alternância, combinado com sua função de memória, permite que o flip-flop t suporta transições de estado seqüencial nos sistemas digitais.

Como funciona um flip-flop?

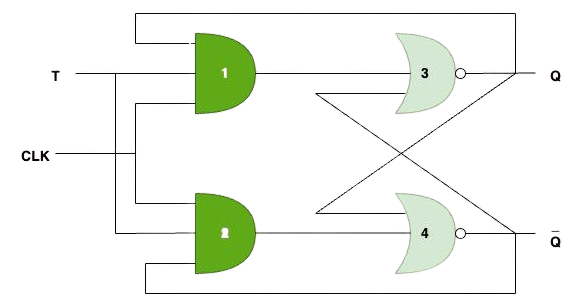

Figura 3. T Circuito lógico de flip-flop

O flip-flop T responde a duas condições: o sinal do relógio (CLK) e o valor da entrada T.No diagrama de circuito acima, o flip-flop T é implementado usando portões lógicos.Veja como funciona:

• Quando t = 0

A parte superior e portão (marcada 1) e a portão inferior e (marcada 2), ambos de saída 0, independentemente do sinal do relógio, porque uma de suas entradas é 0. Isso impede qualquer alteração nas saídas dos portões (rotulados 3 e 4), o que significa que o flip-flop mantém seu estado.As saídas q e q̅ permanecem como estavam antes do pulso do relógio.

• Quando t = 1

Agora, ambos e portões são ativados pelo sinal do relógio (CLK).Dependendo do estado atual de Q e Q̅, um dos portões e portões permitirá um sinal através, acionando o portão NOR correspondente e alternando o estado do flip-flop.Aquilo é:

Se Q = 0, ele muda para q = 1

Se Q = 1, ele muda para q = 0

A ação de alternância é sincronizada com o relógio, garantindo que as alterações ocorram apenas em transições específicas do relógio (geralmente nas bordas subindo ou descendo, dependendo da implementação final).Essa característica (mantendo quando t = 0 e alternando quando t = 1 na borda do relógio) faz do flip-flop um bloco de construção útil em sistemas digitais, como contadores, divisores de frequência e circuitos de controle sincronizados.

Tabela de verdade para T flip-flop

A tabela de verdade ajuda a visualizar como o Flip-Flop responde:

T	Q (atual)	Q_NEXT
0	0	0
0	1	1
1	0	1
1	1	0

Quando t é 0, o próximo estado corresponde ao estado atual.

Quando t é 1, a saída vira.

Esse comportamento previsível permite simular e testar facilmente os flip-flops em sistemas digitais mais amplos.

Como construir um flip-flop?

Os flip-flops podem ser criados usando outros tipos de chinelos: SR, D ou JK.Cada método altera as entradas do flip-flop base para imitar o comportamento de alternância.

Figura 4. M.

Usando um flip-flop SR

A figura abaixo ilustra como um flip-flop T pode ser construído usando um flip-flop SR com a ajuda de dois e portões.Nesta configuração, a entrada T é conectada a ambos e portões, juntamente com a saída Q ou Q '.Um e o portão pegam a entrada T e a saída Q 'para gerar o sinal (s) de conjunto, enquanto o outro e o portão leva T e Q para produzir o sinal de redefinição (r).Esses sinais então alimentam o flip-flop SR, que é composto de portões de acoplamento cruzado responsáveis ​​por manter ou alterar o estado das saídas Q e Q '.

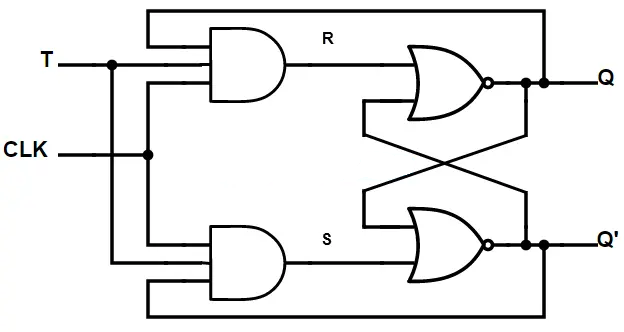

Figura 5. Flip Flop usando SR Flip Flop

Quando a entrada t é 0, ambos e portões são desativados, o que significa s e r permanecer baixo e o flip-flop mantém seu estado atual.No entanto, quando t é 1, o estado de saída alterna dependendo do estado atual: se q é 0, q 'é 1, acionando a entrada e configuração de Q a 1;Se Q é 1, Q 'é 0, ativando a entrada R e redefinindo q para 0. Isso garante a alternância comportamento.Deve -se tomar cuidado para impedir que S e R sejam altos em ao mesmo tempo, pois isso levaria a uma saída inválida ou imprevisível do sr flip-flop.

Usando um flip-flop D

A figura abaixo demonstra como um flip-flop T pode ser implementado usando um flip-flop D e um portão XOR.Nesta configuração, o portão XOR pega a entrada T e a saída Q atual do flip-flop d.A saída do portão XOR é então conectada à entrada d.Essa configuração garante que a entrada para o flip-flop D seja determinada pelo XOR de T e Q, controlando efetivamente se o estado deve ser mantido ou alterado em cada pulso do relógio.

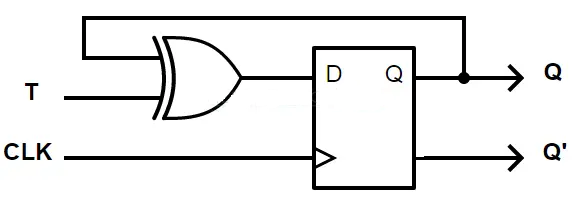

Figura 6. Flip flop usando D Flip Flop

Quando t é 0, o portão XOR gera o valor atual de q, então o d O Flip-Flop mantém seu estado.Quando t é 1, o portão Xor produz o inverso de q, que é então travado na próxima borda do relógio, causando o saída para alternar.Este método é eficiente e evita as armadilhas de Estados indefinidos que podem surgir em outros tipos de flip-flop.Ele usa Hardware mínimo (apenas um portão XOR, além do flip-flop D) tornando-o um design compacto e confiável para a funcionalidade T flip-flop.

Usando um jk flip-flop

A figura abaixo mostra como um flip-flop T pode ser facilmente construído usando um flip-flop JK conectando diretamente a entrada T às entradas J e K.O circuito aproveita o comportamento natural de alternância do flip-flop JK quando ambas as entradas são altas.O sinal T é roteado para ambos e portões que servem como lógica J e K, juntamente com o sinal do relógio, para controlar o tempo da ação alternativa.

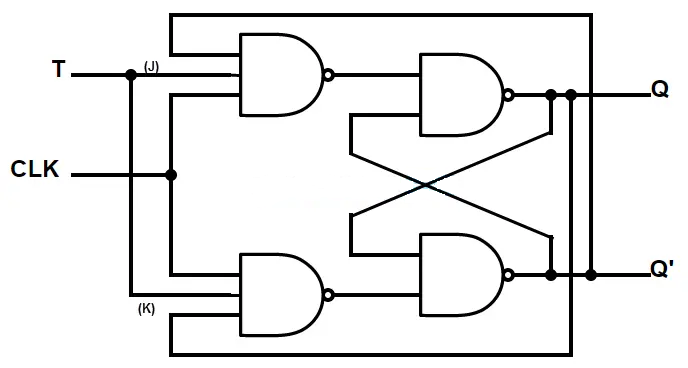

Figura 7. Flip flop usando jk flip flop

Quando T é 0, J e K são 0, então o jk flip-flop mantém seu estado atual.Quando T é 1, J e K são altos, e o jk flip-flop alterna sua saída Q em cada borda ascendente do relógio.Esse design não requer portões adicionais além do que já está no FLIP-FLOP JK, tornando-o um dos métodos mais eficientes e de alta velocidade para implementar um FLIP-FLOP.É confiável, compacto e ideal para aplicações onde a simplicidade e o desempenho são necessários.

Divisão de frequência com flip-flops

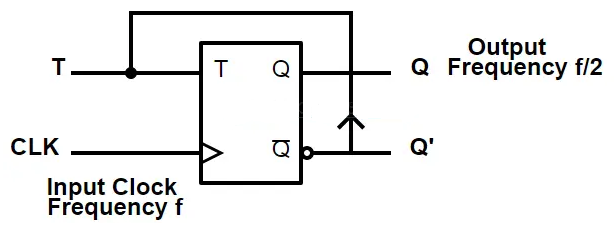

Figura 8. Divisão de frequência com Tlip-flops T

Os chinelos T são muito úteis em eletrônicos digitais para divisão de frequências.São dispositivos simples que alteram seu estado de saída (alternar) toda vez que recebem um pulso de relógio, mas apenas se a entrada t for definida como 1 (ou alta).Na figura acima, você pode ver um flip-flop t onde a saída Q '(invertida) está conectada de volta à entrada T.Essa configuração garante que o flip-flop alterne seu estado toda vez que um sinal de relógio (CLK) é recebido.

Quando isso acontece, a saída em Q muda de 0 a 1 ou 1 a 0 com cada pulso do relógio.Isso significa que o flip-flop completa apenas um ciclo completo a cada dois pulsos de relógio.Como resultado, a frequência da saída Q se torna metade da frequência do relógio de entrada.Por exemplo, se o relógio de entrada tiver uma frequência de 10 Hz (10 pulsos por segundo), a saída Q alternará a 5 Hz, dividindo efetivamente a frequência em 2.

Essa capacidade de divisão de frequência se torna ainda mais poderosa quando você conecta vários flip-flops em uma série, também conhecida como cascata.Quando a saída Q de um flip-flop se alimenta da entrada do relógio do próximo flip-flop, cada estágio continua a dividir a frequência em 2. O primeiro flip-flop fornece uma saída de f/2, o segundo dá f/4, o terceiro f/8 e assim por diante.Isso cria uma cadeia de chinelos que dividem a frequência original por poderes de dois.

Registro de carga paralela de 2 bits usando os flip-flops T

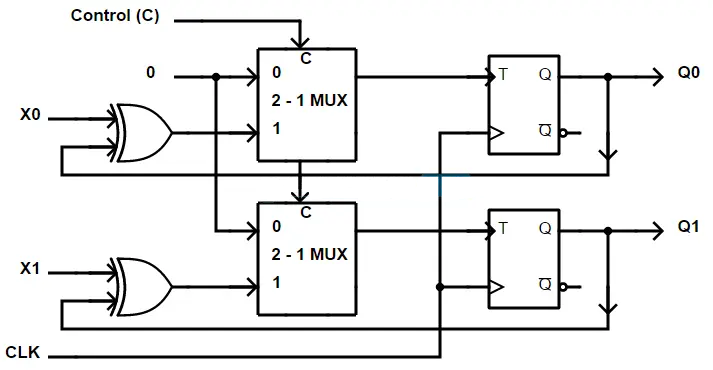

Figura 9. Registro de carga paralela de 2 bits usando os flip-flops T

Um registro de carga paralelo de 2 bits é um circuito digital que pode armazenar dois bits de dados de uma só vez.A figura acima mostra como podemos construir isso usando flip-flops, portões xor e multiplexadores 2 para 1 (muxes).Cada bit no registro possui seu próprio conjunto de componentes: um tlip-flop, um portão XOR e um multiplexador.

Veja como funciona passo a passo.Primeiro, o portão XOR compara o bit de entrada atual (x0 ou x1) com a saída atual do flip-flop (Q0 ou Q1).Se a entrada for diferente da saída, o portão XOR enviará um 1 para o multiplexador.Isso significa que o Flip-Flop T precisa alternar para corresponder aos novos dados.Se a entrada e a saída forem iguais, o XOR enviará 0, o que significa que nenhuma alternância é necessária porque a saída já está correta.

Em seguida, o multiplexador 2 para 1 decide se deve carregar novos dados ou manter o estado atual.Faz isso com base no sinal de controle (C).Se o sinal de controle for 0, o MUX enviará 0 para a entrada t, o que informa ao flip-flop para manter seu valor atual (sem alternância).Mas se o sinal de controle for 1, o MUX passar o resultado do portão XOR para a entrada T, permitindo que o flip-flop alterne apenas se necessário.Dessa forma, quando o carregamento é ativado, os dois flip-flops atualizam suas saídas ao mesmo tempo durante a próxima borda do relógio.

Essa configuração permite que o registro carregue dois bits de dados em paralelo, o que significa que ambos os bits são atualizados ao mesmo tempo usando um único pulso de relógio.É eficiente e útil em sistemas que precisam transferir ou armazenar pequenos pedaços de dados rapidamente.O design também é escalável, o que significa que mais bits podem ser adicionados copiando o mesmo padrão com mais flip-flops, portões XOR e multiplexadores.Isso o torna uma boa escolha para criar circuitos de memória simples ou armazenamento de dados temporários em sistemas digitais.

Vantagens dos flip-flops T

• Design simples: Os chinelos T são construídos com apenas uma entrada única, que simplifica seus requisitos de circuito interno e fiação externa.Essa configuração simplificada reduz o número de portões e interconexões de lógica necessárias, facilitando o design, analisa e implementação.Como resultado, os flip-flops T são vantajosos em sistemas em que espaço, custo ou complexidade devem ser minimizados.

• Comportamento previsível: Diferentemente dos flip-flops de SR (Set-Reset), que podem entrar em um estado indefinido ou instável quando ambas as entradas são ativas simultaneamente, os chinelos T oferecem comportamento consistente e confiável.Sua natureza alterada garante uma saída clara e determinística baseada apenas no sinal do relógio e na entrada T.Essa previsibilidade os torna adequados para uso em sistemas digitais que requerem estabilidade e confiabilidade.

• Eficiente para contagem: Tlip-flops T alterna naturalmente sua saída em cada pulso de relógio ativo quando a entrada T é alta, tornando-os blocos de construção ideais para contadores binários e divisores de frequência.Cada flip-flop em T em uma corrente de contador divide a frequência do relógio por dois, permitindo fácil construção de contadores de vários bits.Sua capacidade de mudar de estados previsivelmente com cada pulso simplifica a lógica necessária para operações de contagem precisas e sincronizadas.

• Baixo consumo de energia: Quando a entrada T é baixa, o flip-flop mantém seu estado atual e não muda no pulso do relógio.Esse comportamento reduz a atividade de comutação desnecessária dentro do circuito, conservando a energia.Em aplicações de baixa potência ou dispositivos operados por bateria, isso pode aumentar a eficiência energética e prolongar a vida útil.

• Armazenamento confiável de memória: Os flip-flops t atuam como elementos estáveis ​​de memória que retêm seu estado até que um sinal de relógio e uma entrada T ativa levem a alternar.Essa estabilidade inerente garante a integridade dos dados ao longo do tempo, especialmente em aplicativos digitais sensíveis ao tempo.Seu desempenho confiável na retenção e atualização de informações binárias os torna um componente importante em circuitos de memória e máquinas de estado.

Desvantagens dos flip-flops T

• Funcionalidade limitada: Os chinelos T são projetados para executar apenas uma operação específica, alternando o estado de saída em cada pulso de relógio de acionamento quando a entrada T é alta.Ao contrário de outros tipos de flip-flops (como JK ou D flip-flops), eles não têm a flexibilidade de executar funções de conjunto, redefinição ou trava de dados sem lógica externa adicional.Isso restringe sua aplicação direta em sistemas que exigem comportamento lógico mais complexo ou condicional, necessitando de circuitos extras para ampliar suas capacidades.

• Sensível a falhas: Os chinelos T podem ser vulneráveis ​​a falhas ou picos de tensão breves na entrada T ou no sinal do relógio.Como eles alternam seu estado com base nas transições de sinal, mesmo um pulso de vida curto causado por ruído ou interferência pode desencadear inadvertidamente uma mudança de estado.Em ambientes de alta velocidade ou eletricamente barulhentos, essa sensibilidade pode levar a um comportamento irregular, exigindo mecanismos cuidadosos de condicionamento de sinais ou debouning para manter a confiabilidade.

• Complexidade de tempo: Em sistemas digitais que usam muitos flip-flops em T, especialmente em acordos em cascata, a coordenação de tempo se torna cada vez mais desafiadora.Cada flip-flop introduz um atraso e, sem sincronização precisa, isso pode resultar em saídas distorcidas ou incompatibilidades de tempo.Você deve prestar muita atenção à distribuição do relógio, horários de configuração e tempo de retenção para garantir a operação correta, o que adiciona complexidade à análise e layout do tempo do sistema.

• Apenas bits: Cada flip-flop t é capaz de armazenar e processar apenas um único pedaço de informação.Para operações que envolvem dados de vários bits, como contar além de um bit ou armazenar valores binários maiores, vários flip-flops T devem ser combinados em arranjos mais complexos.Isso aumenta o número de componentes, a quantidade de fiação e a complexidade geral do sistema, o que pode ser uma desvantagem nos projetos sensíveis ao espaço ou no custo.

• Atraso de propagação: Quando os flip-flops T são conectados em sequência (como é comum em contadores), a saída de um flip-flop se torna a entrada para a próxima.Esta cadeia apresenta atrasos acumulados de propagação, onde cada estágio deve esperar que a anterior se acalme antes de responder.Em circuitos de alta velocidade, esses atrasos podem degradar o desempenho geral, reduzir a frequência operacional máxima e criar problemas de sincronização, especialmente em cadeias mais longas ou circuitos mais profundos.

Aplicações

Os chinelos T são usados ​​em uma ampla gama de sistemas digitais:

Divisores de frequência

Os chinelos T são comumente usados ​​em circuitos de divisores de frequência, onde a saída se alterna em cada pulso de relógio de entrada.Isso divide efetivamente a frequência do relógio de entrada por dois.Ao cascata em vários flip-flops, é possível dividir ainda mais a frequência (por 4, 8, 16, etc.).Esses sinais divididos em frequência são usados ​​em aplicações como relógios digitais, sistemas de comunicação e tempo de microcontrolador, onde são necessários sinais de relógio mais lentos e sincronizados para diferentes componentes.

Contadores

Como os chinelos T alternam seu estado com cada pulso do relógio, eles servem como os elementos nos contadores binários.Esses contadores são usados ​​em uma ampla gama de dispositivos digitais, como relógios digitais, balcões de eventos, odômetros e temporizadores.Cada flip-flop no balcão representa um pouco, e sua alternância sequencial permite a contagem de binários, permitindo rastreamento preciso de tempo ou evento em sistemas digitais.

Registros de turno

Embora os chinelos T em si não sejam normalmente usados ​​como os principais elementos nos registros de turno (os flip-flops d são mais comuns), eles podem ajudar no tempo e na lógica de controle desses registros.No contexto mais amplo da conversão de dados serial-paralela ou paralela-serial, os flip-flops T podem ser usados ​​para gerar pulsos de controle sincronizados que ditam quando os dados são deslocados, tornando-os úteis em sistemas de comunicação, armazenamento de dados e processamento de sinais digitais.

Lógica de controle

Em máquinas de estado e sistemas de controle, os flip-flops T podem ser usados ​​para gerenciar transições de estado de maneira previsível e alternada.Eles ajudam a implementar sequências de controle em que a saída precisa alternar entre os estados em condições específicas.Isso é valioso em controladores de semáforos, máquinas de venda automática e sistemas robóticos, onde o fluxo de controle deve responder aos eventos de entrada clocked em uma sequência confiável.

Circuitos de memória

Os flip-flops podem funcionar como elementos simples de memória de um bit, mantendo um estado binário até o próximo evento alternativo.Em registros e matrizes de armazenamento, eles podem ser usados ​​para armazenar sinalizadores, ativar bits ou dados binários temporariamente.Embora mais comumente substituído por Dlip-flops em D em arquiteturas complexas de memória, os flip-flops T ainda encontram uso em registros menores e especializados, onde o comportamento de alternância se alinha aos requisitos de design lógico.

Conclusão

O TLIP-FLOP é uma parte simples e útil para eletrônicos digitais.Ele armazena um pouco e muda (alterna) sua saída apenas quando informado, tornando -o ótimo para contar e dividir sinais.Você pode construí-lo de maneiras diferentes usando outros chinelos e funciona bem em sistemas que precisam de um sinal para ligar e desligar no momento certo.Os chinelos T são fáceis de usar, economizar energia e são bons para contadores de construção, temporizadores e pequenas peças de memória.Mas eles também têm limites, lidam apenas um bit, são sensíveis ao ruído sinalizados e podem causar atrasos quando usados ​​em cadeias longas.Mesmo com essas desvantagens, os chinelos T ainda são amplamente utilizados devido ao seu comportamento simples e confiável.
