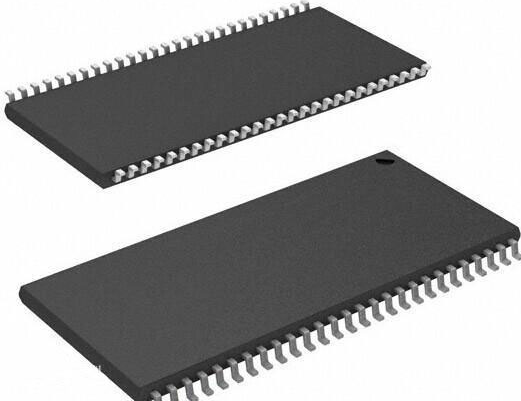

O que é SRAM?

SRAM, ou RAM estática, é um tipo de memória que mantém dados sem a necessidade de refrescamento constante, tornando -o mais rápido e mais confiável para tarefas específicas.Ao contrário do DRAM, não requer recarga periódica, mas seu tamanho maior e maior custo limitam seu uso a aplicativos especializados.Este artigo explora seus recursos, tipos, mecanismo de trabalho e usos práticos.

Catálogo

Introdução ao SRAM

O SRAM é um tipo de memória que não precisa de um circuito de atualização para manter seus dados, diferentemente do DRAM, que requer recarga frequente para manter suas informações intactas.Isso faz com que o SRAM apresente mais rápido e eficientemente em determinadas tarefas.No entanto, tem suas desvantagens.Por exemplo, o SRAM possui um nível de integração mais baixo, o que significa que ocupa mais espaço físico em comparação com a DRAM com a mesma capacidade de armazenamento.Por esse motivo, o SRAM geralmente é mais caro.Uma bolacha de silício que produz DRAM com uma capacidade maior produzirá menos SRAM na mesma área.Embora seu desempenho seja melhor, o tamanho maior e o custo mais alto limitam seu uso a aplicativos específicos.

Especificações SRAM

O SRAM é comumente usado como uma memória de cache entre a CPU e a memória principal.Ele vem em dois tipos: um é fixado diretamente na placa -mãe, enquanto o outro, conhecido como costa (cache em um graveto), é inserido em um slot para expansão.

Alguns chips, como o CMOS 146818, incluem SRAM de pequena capacidade, como 128 bytes, para armazenar dados de configuração.Começando com a CPU 80486, um cache foi integrado dentro do processador para melhorar as velocidades de transferência de dados.Isso evoluiu nas CPUs Pentium, onde termos como o cache L1 (cache de nível 1) e o cache L2 (cache de nível 2) se tornaram padrão.Geralmente, o cache L1 está localizado dentro da CPU, enquanto o cache L2 está posicionado do lado de fora.No entanto, processadores como o Pentium Pro incluíram caches L1 e L2 dentro da CPU, resultando em um tamanho físico maior.Mais tarde, o Pentium II mudou o cache L2 para uma caixa preta externa para fora do núcleo da CPU.

O SRAM é rápido e não requer operações de atualização, ao contrário do DRAM.No entanto, seu alto custo e tamanho maior o tornam inadequado como a memória primária em uma placa -mãe, onde são necessárias grandes capacidades.

Usos de SRAM

O SRAM é usado principalmente para o cache do nível 2 (cache L2) na computação.Ele depende de transistores para armazenar dados, tornando -os significativamente mais rápidos que o DRAM.No entanto, o SRAM tem uma capacidade menor em comparação com outros tipos de memória na mesma área, o que limita seu uso em aplicações de alta capacidade.

Apesar de seu custo mais alto, o SRAM é frequentemente usado como um cache de pequena capacidade para preencher a lacuna de velocidade entre uma CPU mais rápida e um drama mais lento.Ele vem de várias formas, como asyncsram (SRAM assíncrono), Sync SRAM (SRAM síncrono), Pbsram (Burst SRAM) e variantes proprietárias como o CSRAM da Intel.

A arquitetura da SRAM consiste em cinco componentes principais: a matriz de células de memória (matriz de células principais), decodificadores de endereço de linha/coluna, amplificadores sensíveis, circuitos de controle e circuitos de buffer/driver.Seu mecanismo de armazenamento é estático, confiando em um circuito biestável.Embora isso elimine a necessidade de refrescos periódicos como o DRAM, a complexidade de suas unidades de armazenamento reduz a densidade de integração e aumenta o consumo de energia.Apesar dessas limitações, a velocidade e a confiabilidade da SRAM tornam indispensável em determinadas aplicações críticas de desempenho.

Como funciona o SRAM

A SRAM opera armazenando dados em suas células de memória sem precisar de refrescamento constante.Escrever um "1" em uma célula de memória 6T, por exemplo, envolve fornecer valores de endereço específicos aos decodificadores de linha e coluna para selecionar uma célula.Em seguida, o sinal de ativação de gravação (nós) é ativado e os dados "1" são transformados em dois sinais, "1" e "0", que são enviados para as linhas de bits (BL e BLB) conectadas à célula selecionada.Nesta fase, certos transistores dentro da célula são ativados, permitindo que os sinais defina a trava interna para que ele mantenha "1."

O processo de leitura de dados é semelhante.Se a célula de memória contiver "1", o sistema primeiro pré-carrega as linhas de bits em uma tensão específica.Depois que os decodificadores de linha e coluna selecionam a célula de memória, os dados armazenados afetam a tensão nas linhas de bits.Uma diferença de tensão é criada, que é então detectada e amplificada pelo amplificador de sentido.Este sinal amplificado é enviado para o circuito de saída, permitindo que o "1" armazenado seja lido com precisão.

O design da SRAM garante que os dados sejam armazenados com segurança e acessados ​​rapidamente, tornando-o confiável para aplicativos que exigem memória de alta velocidade.

Tipos de SRAM

SRAM não volátil

O SRAM não volátil (NVSRAM) funciona como o SRAM regular, mas tem a capacidade adicional de reter dados mesmo quando a fonte de alimentação é perdida.Isso o torna altamente útil em situações em que a preservação de dados é fundamental, como em sistemas de rede, tecnologias aeroespaciais e dispositivos médicos.Como confiar nas baterias nem sempre pode ser uma opção, o NVSRAM garante que os dados sejam seguros sem energia externa.

Sram assíncrono

O SRAM assíncrono opera sem depender de um sinal de relógio, tornando -o flexível em vários ambientes.Ele vem em capacidades que varia de 4 kb a 64 MB e é adequado para pequenos processadores incorporados que têm cache limitado.Esse tipo de SRAM é amplamente utilizado em eletrônicos industriais, instrumentos de medição, discos rígidos e equipamentos de rede.Seus tempos de acesso rápido o tornam ideal para sistemas que exigem memória rápida e confiável.

Com base no tipo de transistor

• Transistores de junção bipolar (BJT)

O SRAM construído com transistores de junção bipolar oferece desempenho muito rápido, mas vem com a desvantagem do consumo de alto poder.Isso o torna menos comum em aplicações modernas, onde a eficiência energética é uma prioridade.

• MOSFET (CMOS Technology)

O SRAM usando transistores MOSFET, particularmente CMOs, é o tipo mais usado hoje.Ele combina baixo consumo de energia com bom desempenho, tornando -o adequado para várias aplicações.

Com base na função

• SRAM assíncrono

Esse tipo de SRAM funciona independentemente de uma frequência de relógio, com operações de leitura e gravação controladas pelas linhas de endereço e sinais de ativação.Sua flexibilidade o torna uma boa escolha para sistemas incorporados.

• SRAM síncrono

O SRAM síncrono funciona sincronizado com um sinal de relógio, garantindo que todas as operações ocorram em intervalos precisos.Isso o torna adequado para aplicativos onde o tempo e a coordenação são essenciais, como processamento de dados de alta velocidade.

Com base nas características

• SRAM de reviravolta de ônibus zero (ZBT)

O ZBT SRAM permite operações contínuas de leitura e gravação sem ciclos extras de relógio para alternar entre os modos.Aumenta a eficiência e a velocidade em sistemas que precisam de acesso rápido à memória.

• BURS SYNCRONOUS SRAM

Otimizado para transferências de explosão, esse tipo SRAM permite que vários bits de dados sejam lidos ou escritos em rápida sucessão, tornando-o ideal para explosões de dados de alta velocidade.

• DDR SRAM

DDR SRAM (Taxa de dados duplos SRAM) melhora as taxas de transferência de dados lendo e escrevendo nas duas bordas do sinal do relógio.Possui uma única porta para operações e é comumente usada em sistemas de alto desempenho.

• QDR SRAM

O QDR SRAM (taxa de dados quad) apresenta portas de leitura e gravação separadas para operações simultâneas.Ele lida com quatro palavras de dados ao mesmo tempo, tornando -o adequado para sistemas que requerem alta taxa de transferência.

• SRAM binário

O SRAM binário é o tipo padrão, trabalhando com dados binários (0s e 1s) para armazenar e processar informações.

• SRAM de computador ternário

Esse tipo SRAM especializado opera com três estados em vez de dois, permitindo um manuseio de dados mais complexo e eficiente em aplicativos específicos.

Estrutura e design de SRAM

SRAM, ou RAM estática, é construído usando transistores onde o estado "on" representa 1 e o estado "off" representa 0. Esse estado permanece estável até que um sinal de alteração seja recebido.Ao contrário do DRAM, o SRAM não precisa de refrescamento constante para manter seus dados.No entanto, semelhante ao DRAM, a SRAM perde seus dados quando a energia é desligada.Sua velocidade é impressionante, geralmente operando em 20ns ou mais rápida.

Cada célula de memória SRAM requer quatro a seis transistores, juntamente com componentes adicionais, tornando -o maior e mais caro que o DRAM, que usa apenas um transistor e um capacitor por célula.Essa diferença de estrutura e design significa que SRAM e DRAM não podem ser trocados.

A natureza estática e a natureza estática da SRAM o tornam uma escolha comum para a memória de cache, geralmente encontrada em um soquete de cache na placa -mãe de um computador.Sua estrutura interna consiste em cinco partes principais: uma matriz de células de memória, decodificador de endereço (decodificadores de linha e coluna), amplificador de sentido, circuito de controle e circuito de buffer/driver.Cada célula de memória se conecta a outras células por meio de conexões elétricas compartilhadas em linhas e colunas.As linhas são chamadas de "linhas de palavras", enquanto as conexões verticais para dados são chamadas de "linhas de bits".Linhas e colunas específicas são selecionadas através de endereços de entrada e os dados são lidos ou gravados para as células de memória correspondentes.

Para otimizar o tamanho do chip e o acesso aos dados, as células SRAM geralmente são dispostas em uma matriz ou layout quadrado.Por exemplo, em um SRAM de 4k bits, 64 linhas e 64 colunas são usadas, exigindo 12 linhas de endereço.Esse arranjo quadrado minimiza a área de chip, mantendo acesso eficiente.No entanto, as conexões entre células de memória e terminais de dados podem se tornar longas em capacidades maiores, causando atrasos e reduzindo velocidades de leitura/gravação.Esses atrasos precisam ser cuidadosamente gerenciados para manter o desempenho e a confiabilidade.

Esse design atinge um equilíbrio entre velocidade e tamanho, tornando o SRAM ideal para aplicações que exigem acesso rápido e consistente da memória.

Aplicações do SRAM na vida real

Características de SRAM

O SRAM é mais rápido que o DRAM e consome menos energia quando ocioso.No entanto, é mais caro e maior, o que limita seu uso em aplicações de alta densidade e baixo custo, como a memória do PC.Sua facilidade de uso e acesso aleatório verdadeiro o tornam adequado para requisitos específicos de alta velocidade.

Frequência de relógio e uso de energia

O consumo de energia da SRAM aumenta com a frequência de acesso.Em altas frequências, ele pode consumir vários watts, mas em velocidades moderadas de relógio, usa muito pouca energia.Quando ocioso, o uso de energia cai para os níveis de microwatt, tornando-o eficiente em termos de energia em certos cenários.

Produtos gerais usando SRAM

• Interface assíncrona

O SRAM assíncrono é comumente usado em chips com capacidades que variam de 32kx8 (por exemplo, xxc256) a 16 Mbit.Sua flexibilidade o torna popular em uma variedade de aplicações de uso geral.

• Interface síncrona

O SRAM síncrono suporta aplicativos que exigem transmissões de explosão, como memória de cache, com capacidades de até 18 Mbit.É otimizado para transferências de dados rápidas e coordenadas.

Incorporado em fichas

• Microcontroladores

Nos microcontroladores, o SRAM fornece memória de pequena escala (32 bytes a 128 kilobytes) para processamento de tarefas em sistemas incorporados.

• Cache de CPU

O SRAM serve como um cache nas CPUs de alto desempenho, armazenando dados usados ​​com frequência para melhorar as velocidades de processamento.Varia de alguns kilobytes a vários megabytes em tamanho.

• Registros

Os processadores usam o SRAM como armazenamento temporário em registros, permitindo processamento de dados mais rápido durante as operações.

• ASICS e ICS especializados

O SRAM é frequentemente incorporado em circuitos integrados específicos de aplicativos (ASICs) para acesso rápido à memória em aplicativos personalizados.

Dispositivos FPGA e CPLD

O SRAM é essencial em FPGAs e CPLDs para armazenar dados temporários e arquivos de configuração, suportando a natureza reprogramável desses dispositivos.

Aplicações incorporadas em dispositivos

• Sistemas industriais e científicos

Em equipamentos industriais e científicos, o SRAM é usado para requisitos de memória confiáveis ​​e de alta velocidade, como em sistemas de eletrônicos e controle automotivos.

• Eletrônica de consumo

Dispositivos modernos, como câmeras digitais, telefones celulares e brinquedos, usam SRAM para manuseio de dados rápido e eficiente, geralmente integrando vários megabytes para operação suave.

• Processamento de sinal em tempo real

O SRAM de duas portas é comumente usado em aplicativos de processamento de sinal em tempo real para lidar com fluxos de dados contínuos de maneira eficaz.

Aplicativos de computador

• PCs e estações de trabalho

O SRAM é um item básico nos computadores, servindo como cache interno da CPU e cache do modo de burst externo para melhorar o desempenho.

• Dispositivos periféricos

Dispositivos periféricos, como impressoras, roteadores e discos rígidos, confiam no SRAM para buffer e gerenciar dados para operações mais suaves.

• unidades ópticas

As unidades de CD-ROM e CD-RW usam SRAM como um buffer de faixa de áudio, garantindo reprodução e gravação perfeitas.

• Equipamento de rede

O SRAM é integrado aos modems de cabo e outros dispositivos de rede para gerenciar e buffer dados com eficiência.

Aplicações de entusiastas

• Processadores DIY

Para entusiastas e entusiastas, a interface simples da SRAM e a falta de ciclos de atualização o tornam ideal para projetos de processadores de bricolage.Seu endereço direto e acesso ao barramento de dados simplificam a integração, permitindo que os usuários se concentrem no desempenho.
