O que é um relé automotivo e como funciona

Você pode notar que muitas peças elétricas de um carro precisam de mais energia do que um simples interruptor pode suportar, e é aí que entra um relé automotivo. Ele ajuda a controlar dispositivos de alta potência usando um sinal pequeno, tornando sua configuração mais segura e fácil de gerenciar.Ao ler este guia, você verá como funcionam os relés, como conectá-los e onde são usados ​​em sistemas reais de veículos.Compreender esses princípios básicos ajuda você a realizar tarefas elétricas automotivas com mais confiança.

Catálogo

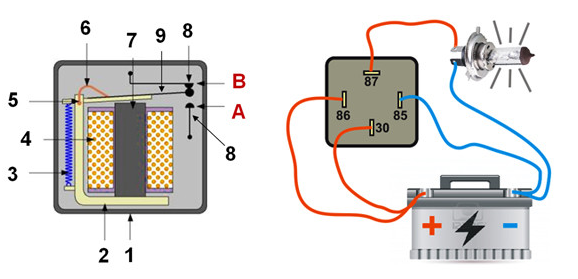

Figura 1. Estrutura e fiação do relé automotivo

O que é um relé automotivo

Um relé automotivo é um interruptor controlado eletricamente usado em sistemas elétricos de veículos, permitindo que um circuito controle outro sem uma conexão elétrica direta.Em vez de transportar energia diretamente, o relé responde a um pequeno sinal elétrico e o utiliza para operar um mecanismo de comutação interno.Sua principal função é deixar um circuito de controle de baixa corrente operar um carga de alta corrente, o que é especialmente importante em veículos onde muitos componentes requerem mais energia do que um interruptor padrão pode suportar com segurança.Ao usar um relé, a chave de controle transporta apenas uma pequena corrente enquanto o relé gerencia a corrente mais alta necessária ao dispositivo conectado.

Relés automotivos são comumente usados em sistemas como faróis, buzinas, ventiladores de refrigeração e bombas de combustível, onde o fornecimento controlado de energia é necessário para a operação adequada.Eles também ajudam a proteger os circuitos elétricos, separando o sinal de controle do caminho de alimentação principal, o que reduz o estresse nos interruptores e na fiação.Esta separação limita o superaquecimento e suporta operação confiável dos sistemas elétricos dos veículos, tornando os relés uma solução prática para gerenciar a energia com segurança e eficiência.

Como funciona um relé automotivo

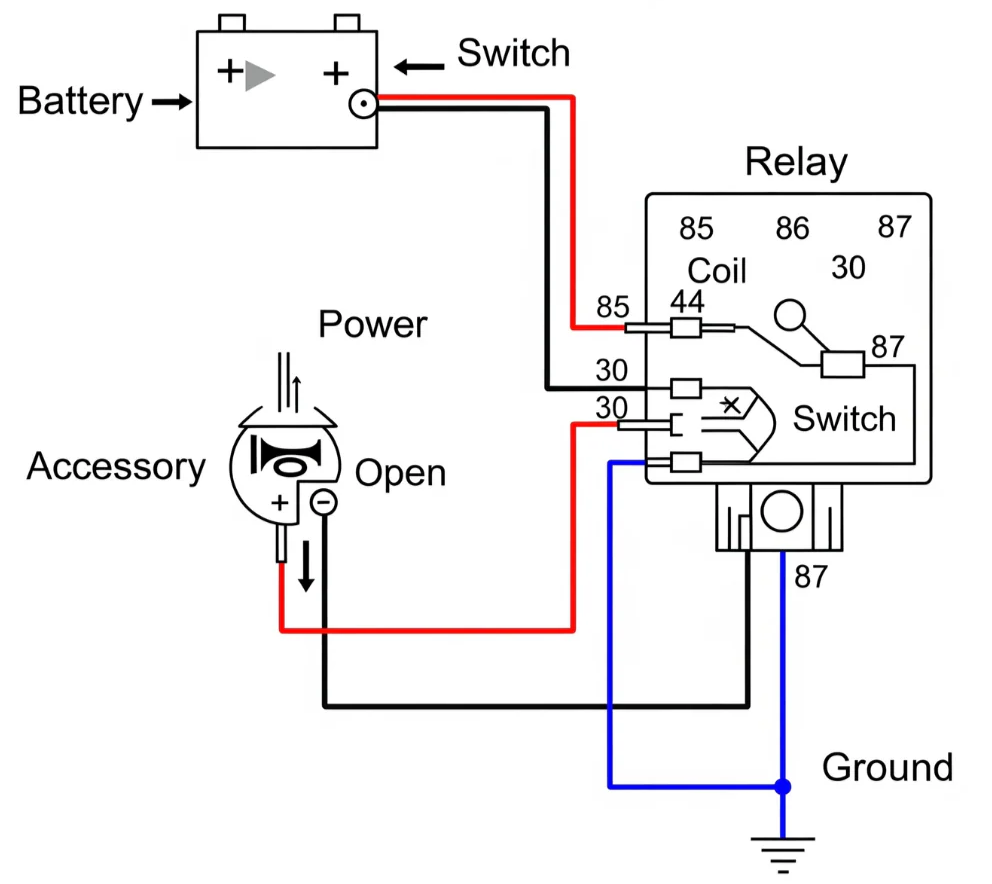

Figura 2. Princípio de funcionamento do relé automotivo

Um relé automotivo funciona usando uma pequena corrente elétrica para controlar um circuito elétrico maior.Quando a corrente flui através da bobina do relé, a bobina cria um campo magnético.Isto campo magnético puxa um contato interno para uma nova posição, permitindo que o relé complete ou interrompa o circuito conectado à carga.

Quando o relé é energizado, o contato interno se move e altera o estado do circuito.Em um relé normalmente aberto, isso fecha o circuito e permite que a corrente flua para o dispositivo conectado.Quando o relé é desenergizado, o campo magnético desaparece e o contato retorna à sua posição original.Este movimento simples permite que o relé ligue ou desligue um circuito sem exigir que a chave de controle carregue toda a carga elétrica.

Configuração do pino do relé automotivo

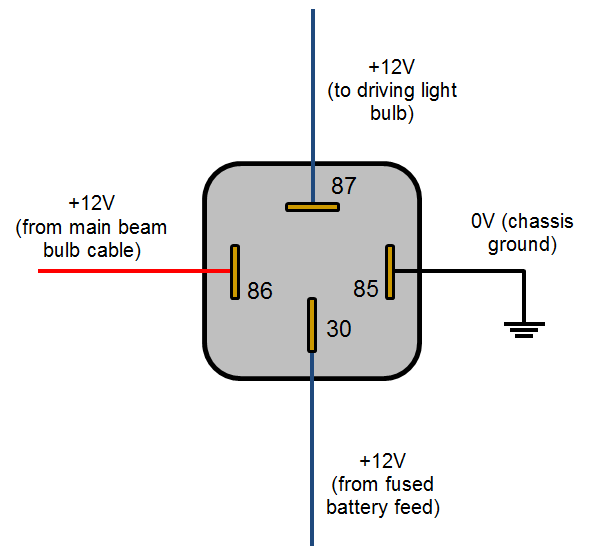

Figura 3. Configuração do pino do relé automotivo

Os relés automotivos seguem um layout de pinos padrão que torna a identificação e a fiação consistentes na maioria das aplicações.Cada pino recebe um número e função específicos, permitindo uma separação clara entre o lado de controle e o lado de carga do circuito.Compreender essas funções dos pinos ajuda a garantir conexões corretas e operação adequada do relé dentro de um sistema.

Pinos 85 e 86 são usados para a bobina ou circuito de controle.Esses pinos recebem o pequeno sinal elétrico que ativa o relé.Um pino normalmente está conectado ao terra, enquanto o outro está conectado a uma fonte de energia ou chave de controle.Juntos, eles formam a entrada que aciona a ação interna do relé.

Pino 30 serve como o terminal comum, que se conecta à fonte de alimentação principal.Este pino transporta a corrente de entrada que será direcionada para a saída quando o relé for ativado ou desativado.Faz parte do lado da carga e suporta correntes mais altas em comparação com os pinos de controle.

Pinos 87 e 87a agir como o terminais de saída .O pino 87 geralmente é o contato normalmente aberto, o que significa que ele se conecta ao pino 30 somente quando o relé é ativado.O pino 87a é o contato normalmente fechado, que permanece conectado ao pino 30 quando o relé não está energizado.Esses pinos de saída fornecem energia ao dispositivo conectado com base no estado de comutação do relé, completando o circuito conforme necessário.

Relé Normalmente Aberto vs Normalmente Fechado

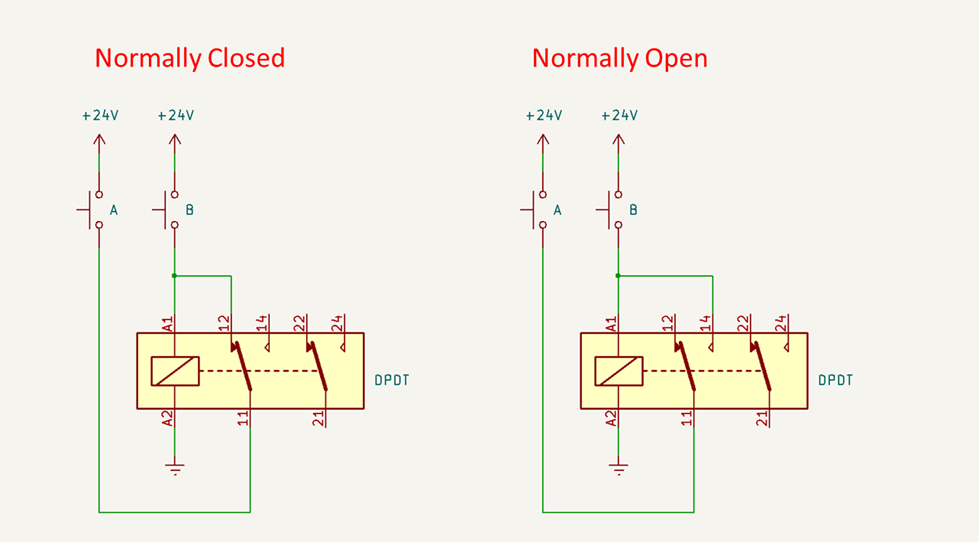

Figura 4. Relé Normalmente Aberto vs Normalmente Fechado

Os relés operam em dois estados básicos conhecidos como normalmente aberto (NÃO) e normalmente fechado (NC), que descrevem a condição dos contatos quando nenhuma energia é aplicada à bobina.Um relé normalmente aberto mantém o circuito aberto em seu estado de repouso, de forma que nenhuma corrente flua pela saída.Quando o relé é energizado, o contato interno se move e fecha o circuito, permitindo a passagem de corrente para o dispositivo conectado.Este tipo é comumente usado quando um componente deve permanecer desligado até ser ativado intencionalmente.

Um relé normalmente fechado se comporta de maneira oposta.O circuito permanece fechado quando o relé está desligado, permitindo que a corrente flua continuamente, mas uma vez energizado, o contato muda e abre o circuito, interrompendo a corrente.Esse arranjo é útil quando um dispositivo precisa permanecer ligado por padrão e desligar somente quando acionado.Uma pequena tabela comparativa pode ajudar a apresentar as diferenças estado padrão, comportamento quando energizado, e casos de uso típicos, facilitando a escolha do tipo de relé correto para uma aplicação específica.

Como conectar um relé automotivo

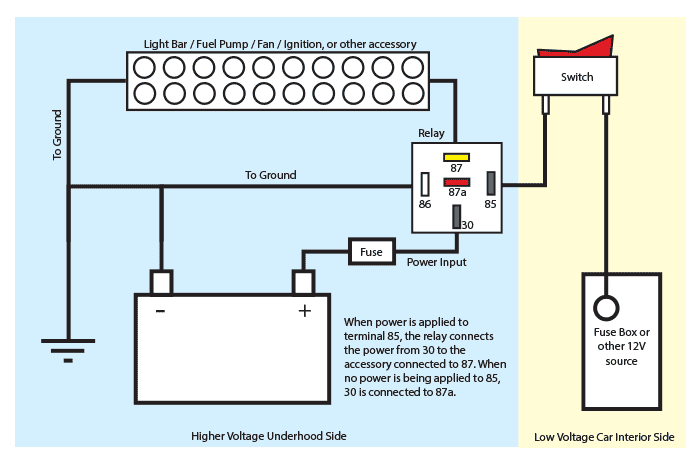

Figura 5. Diagrama de fiação do relé automotivo

A fiação de um relé automotivo envolve conectar o fonte de energia, circuito de controle e carga de uma forma que permita que o relé comute o dispositivo com segurança.O processo começa identificando os pinos do relé e atribuindo cada conexão corretamente.O entrada de energia (pino 30) está conectado à bateria ou fonte de alimentação principal, enquanto a bobina pinos (85 e 86) são conectado ao circuito de controle, com um lado normalmente aterrado e o outro conectado a um interruptor ou sinal de disparo.Quando a chave de controle é ativada, a corrente flui através da bobina e prepara o relé para mudar seu estado.

O lado de saída depende do tipo de relé usado.Por um configuração normalmente aberta, a carga está conectada pino 87, então o dispositivo permanece desligado até que o relé seja energizado e o circuito feche.Por um configuração normalmente fechada, a carga está conectada a pino 87a, permitindo que a corrente flua quando o relé está desligado e parando quando ele é ativado.A fiação adequada garante uma operação estável, enquanto conexões seguras e polaridade correta ajudam a evitar falhas como curtos-circuitos ou superaquecimento.

Usos comuns de relés automotivos

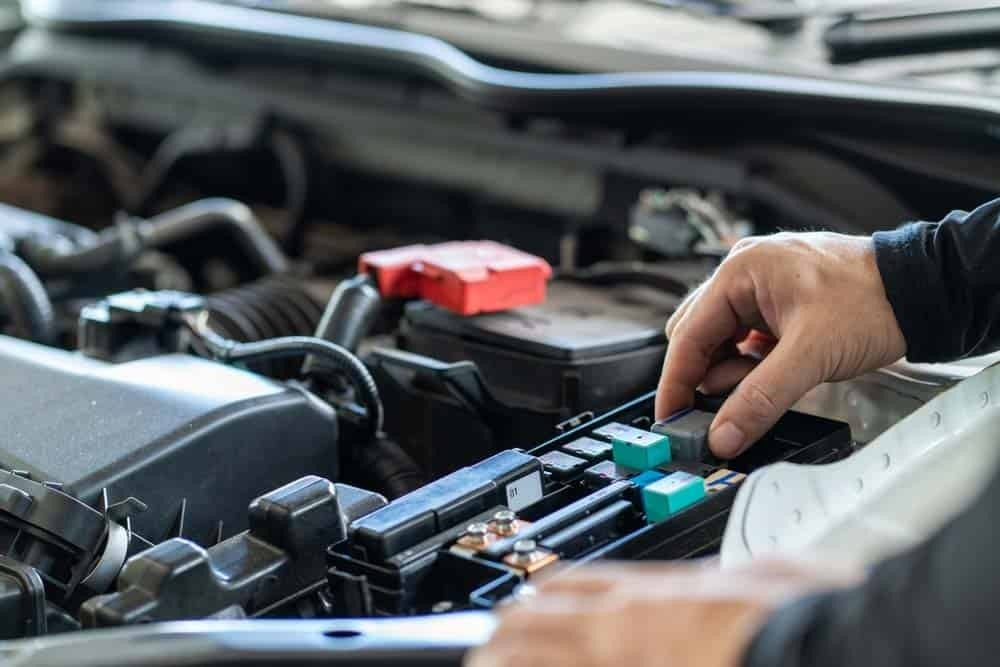

Figura 6. Relé Automotivo no Sistema Veicular

Os relés automotivos são amplamente utilizados em sistemas de veículos onde os componentes elétricos exigem energia controlada sem colocar carga pesada nos interruptores.Em sistemas de iluminação, os relés são usados para faróis, faróis de neblina e luzes auxiliares para lidar com correntes mais altas com segurança, permitindo que um interruptor de baixa potência os controle.Esta configuração ajuda a manter o brilho estável e reduz o estresse nos controles do painel.

Em sistemas de refrigeração e relacionados ao motor, os relés são comumente usados para operar ventiladores de radiadores, bombas de combustível e motores de ventiladores.Esses componentes geralmente funcionam em condições variadas e precisam de comutação confiável para responder às demandas de temperatura ou do motor.Os relés também são usados em circuitos acessórios como buzinas, vidros elétricos e dispositivos de reposição, onde fornecem um caminho estável para o fornecimento de energia enquanto protegem a fiação e os elementos de controle contra corrente excessiva.

Tipos de relés automotivos

Os relés automotivos vêm em vários tipos, cada um projetado para lidar com uma função de comutação específica no sistema elétrico de um veículo.Um relé normalmente aberto permanece desligado por padrão e só permite o fluxo de corrente quando ativado, tornando-o adequado para componentes como faróis, buzinas e bombas de combustível que operam apenas quando necessário.Em contraste, um relé normalmente fechado permite que a corrente flua em seu estado padrão e a interrompe quando energizada, o que é útil em circuitos que devem permanecer ativos até que um sinal os desligue.Um relé de comutação (SPDT) alterna entre dois circuitos desconectando um caminho e conectando outro, permitindo que uma única entrada controle diferentes saídas ou fontes de energia.

Outros tipos de relés fornecem funções mais especializadas.Um atraso de tempo O relé introduz um atraso definido antes da comutação, o que ajuda a controlar sistemas como luzes internas ou ventiladores de resfriamento que não devem ligar ou desligar imediatamente.Um relé pisca-pisca liga e desliga repetidamente o circuito para criar o efeito piscante usado em piscas e luzes de perigo.Um relé de travamento mantém sua posição mesmo depois que a energia é removida, permitindo um estado ligado ou desligado estável sem entrada contínua.Em sistemas mais avançados, um relé de estado sólido substitui contatos mecânicos por componentes eletrônicos, oferecendo operação mais rápida, sem peças móveis, e vida útil mais longa, tornando-o adequado para aplicações modernas de controle de veículos.

Como testar um relé automotivo

Testar um relé automotivo ajuda a confirmar se a bobina do relé e os contatos internos estão funcionando corretamente.Um relé pode ser verificado usando ferramentas simples, como um multímetro, uma fonte de alimentação ou uma luz de teste.O teste adequado ajuda a identificar problemas antes de substituir outros componentes elétricos desnecessariamente.

Verifique a ativação do relé

O primeiro passo é ouvir ou sentir um clique quando o relé recebe energia.O clique indica que a bobina interna está criando um campo magnético e movendo o contato dentro do relé.Se não houver som, a bobina do relé pode estar danificada ou não receber energia corretamente.

Teste a bobina do relé com um multímetro

Um multímetro pode medir a resistência nos pinos 85 e 86, que são os terminais da bobina.Uma leitura normal geralmente mostra alguma resistência, enquanto uma leitura aberta ou extremamente alta pode indicar uma bobina quebrada.Uma resistência muito baixa pode sugerir um curto-circuito interno.

Verifique a alimentação no terminal de saída

Após energizar o relé, deverá aparecer tensão no terminal de saída conectado ao lado da carga.Para um relé normalmente aberto, o pino 30 deve se conectar ao pino 87 quando ativado.Se o relé clicar, mas nenhuma tensão aparecer na saída, os contatos internos podem estar desgastados ou danificados.

Troque por um relé em funcionamento conhecido

Em muitos veículos, relés do mesmo tipo são usados em múltiplos circuitos.Trocar o relé suspeito por outro relé correspondente pode ajudar a confirmar se o relé está com defeito.Se o problema for com o relé, é provável que o próprio relé esteja com defeito.

Sintomas de um relé ruim em um carro

Um relé automotivo defeituoso pode interromper o fornecimento de energia e fazer com que os sistemas elétricos se comportem de maneira imprevisível.Como os relés controlam muitas funções importantes do veículo, a falha do relé pode afetar a iluminação, os sistemas de refrigeração, o fornecimento de combustível ou a operação de acessórios.Reconhecer esses sintomas ajuda a identificar problemas precocemente e evita danos desnecessários a outros componentes elétricos.

Operação Elétrica Intermitente

Um relé danificado pode fazer com que componentes como faróis, ventiladores ou bombas de combustível funcionem de forma inconsistente.O dispositivo pode ligar e desligar aleatoriamente porque os contatos internos estão gastos, superaquecidos ou incapazes de manter uma conexão elétrica estável.

Clicar em som sem operação do dispositivo

Às vezes, o relé ainda produz um clique, mas o componente conectado não funciona.Isso geralmente significa que a bobina do relé está funcionando enquanto os contatos de comutação internos falharam ou não conseguem transferir energia corretamente.

Carcaça de relé queimada ou derretida

Corrente excessiva, superaquecimento ou mau contato elétrico podem danificar o corpo do relé.Marcas de queimadura, plástico derretido ou odor incomum ao redor do relé geralmente indicam falha interna causada por acúmulo de calor ou estresse elétrico.

Falha completa de um componente do veículo

Um relé com falha pode interromper completamente o funcionamento de sistemas como buzina, bomba de combustível, ventilador do radiador ou circuito de partida.Como muitos sistemas de veículos dependem de relés para fornecimento controlado de energia, a falha do relé pode impedir a operação normal do veículo.

Problemas de drenagem da bateria

Alguns relés defeituosos permanecem presos na posição fechada mesmo quando o veículo está desligado.Isso permite que a corrente continue fluindo pelo circuito, drenando lentamente a bateria ao longo do tempo e causando problemas de partida posteriormente.

Conclusão

Os relés automotivos facilitam o controle de componentes de alta potência sem sobrecarregar os interruptores ou a fiação.Ao compreender como funciona um relé, você pode ver como um pequeno sinal gerencia um circuito maior com segurança.Conhecer o layout dos pinos e o método de fiação ajuda a conectar os relés corretamente e evitar erros comuns.Você também terá uma ideia melhor de onde os relés são usados ​​nos sistemas diários dos veículos.Diferentes tipos de relés oferecem flexibilidade dependendo de como um circuito precisa se comportar.Com a seleção e configuração corretas, os relés suportam uma operação estável e confiável.Aprender esses princípios básicos lhe dará mais confiança ao trabalhar com sistemas elétricos automotivos.
