Por que escolher o MAX250CSD para projetos de comunicação serial

O MAX250CSD oferece uma maneira simples de conectar circuitos lógicos modernos às portas seriais RS-232 clássicas.Com drivers e receptores integrados, ele gerencia caminhos de transmissão e recepção em um pacote pequeno.Você pode operá-lo com uma única fonte de 5 V e até cria internamente os níveis de tensão RS-232 necessários.Isso significa menos peças externas e um layout mais fácil.Esteja você conectando uma placa de controle a um PC ou adicionando uma porta serial ao seu sistema, este chip mantém tudo limpo e confiável.Seu design full duplex permite enviar e receber dados ao mesmo tempo, sem comutação extra.Neste guia, você explorará seus recursos, detalhes dos pinos, estrutura interna e aplicativos comuns.

Catálogo

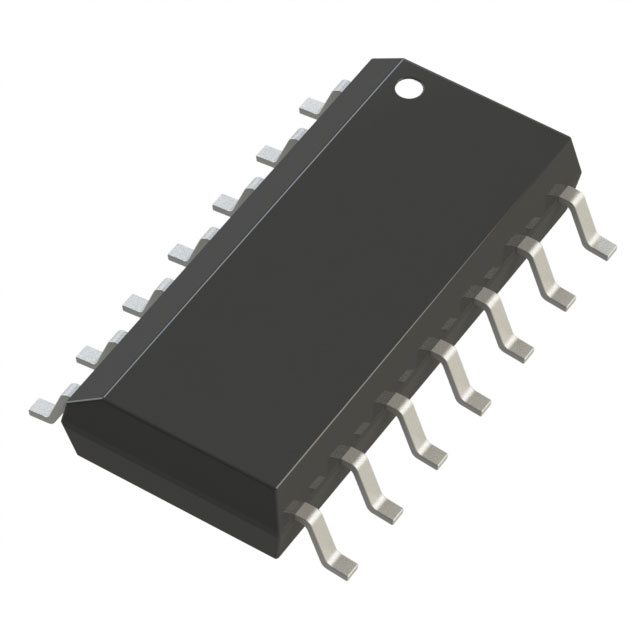

Visão geral do MAX250CSD

O MAX250CSD é um transceptor RS 232 full duplex projetado para conectar níveis lógicos CMOS e TTL a portas de comunicação serial padrão.Ele integra dois drivers de linha e dois receptores de linha em um pacote SOIC de 14 pinos, suportando troca de dados bidirecional através de uma única fonte de 5 volts.Uma bomba de carga interna gera as tensões de saída positivas e negativas necessárias para sinalização RS 232 sem a necessidade de trilhos de alimentação duplos.O dispositivo é adequado para sistemas embarcados, controles industriais e equipamentos seriais legados que exigem conversão de porta confiável.Procurando MAX250CSD?Entre em contato conosco para verificar o estoque atual, prazo de entrega e preços.

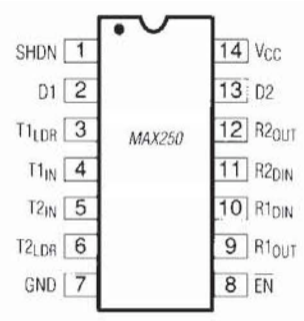

Detalhes de pinagem MAX250CSD

Descrição do pino MAX250CSD

Número do PIN	Nome do pino	Descrição
1	SHDN	Entrada de desligamento, controle lógico para desabilitar o dispositivo e reduzir o consumo de energia
2	D1	Saída do driver 1, saída de nível RS-232
3	T1LDR	Controle do driver de carga do transmissor 1
4	T1IN	Entrada do transmissor 1, entrada lógica TTL/CMOS
5	T2IN	Entrada do transmissor 2, entrada lógica TTL/CMOS
6	T2LDR	Controle do driver de carga do transmissor 2
7	GND	Referência terrestre
8	PT	Habilitar entrada, habilita a operação normal do dispositivo
9	R1OUT	Saída do receptor 1, saída lógica TTL/CMOS
10	R1DIN	Entrada do receptor 1, entrada de nível RS-232
11	R2DIN	Entrada do receptor 2, entrada de nível RS-232
12	R2OUT	Saída do receptor 2, saída lógica TTL/CMOS
13	D2	Saída do driver 2, saída de nível RS-232
14	CCV	Tensão de alimentação positiva, 4,5 V a 5,5 V

Modelo CAD MAX250CSD

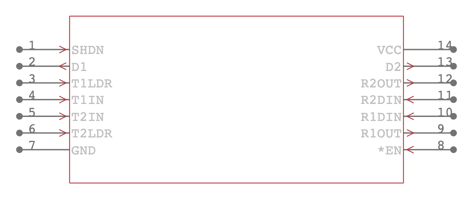

Símbolo MAX250CSD

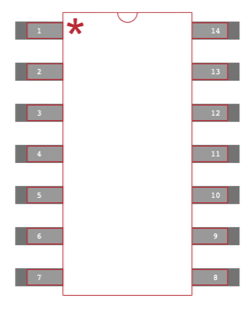

Pegada MAX250CSD

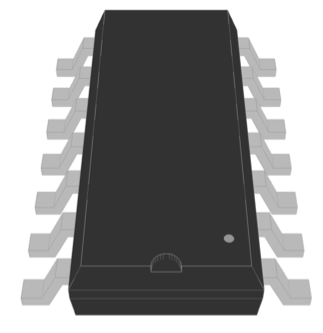

MAX250CSD Modelo 3D

Características do MAX250CSD

Suporte de comunicação RS 232

O MAX250CSD foi projetado para atender às especificações elétricas padrão RS 232 para troca de dados serial.Ele converte sinais lógicos CMOS e TTL de baixo nível em níveis de tensão RS 232 para transmissão e converte sinais RS 232 de entrada de volta em saídas de nível lógico.Isto permite a conexão direta entre circuitos digitais e portas seriais tradicionais sem componentes externos de mudança de nível.O dispositivo suporta comunicação confiável através de taxas de dados seriais típicas usadas em sistemas embarcados e de controle.

Comunicação de canal duplo

O MAX250CSD integra dois drivers de linha e dois receptores de linha em um único pacote.Esta configuração 2 por 2 permite dois caminhos independentes de transmissão e recepção, suportando transferência de dados full duplex.Cada driver e receptor operam como um par combinado, permitindo o envio e recebimento simultâneo de dados entre dispositivos conectados.Essa estrutura reduz a necessidade de componentes de interface separados e simplifica o layout da placa.

Transmissão de dados full duplex

O dispositivo suporta comunicação full duplex, que permite transmitir e receber dados ao mesmo tempo.Este modo melhora a eficiência da comunicação em sistemas que exigem fluxo contínuo de dados bidirecional.Elimina a necessidade de alternar entre estados de transmissão e recepção, o que ajuda a manter a comunicação serial estável e ininterrupta.

Operação de alimentação única de 5 V

O MAX250CSD opera com uma única tensão de alimentação entre 4,5 volts e 5,5 volts.Uma bomba de carga interna gera os níveis de tensão positivos e negativos necessários para a sinalização RS 232.Isso elimina a necessidade de fontes de alimentação duplas e reduz a contagem de componentes externos.O requisito de energia simplificado suporta um design de circuito compacto e direto.

Histerese do receptor para tolerância a ruído

Cada receptor inclui aproximadamente 600 milivolts de histerese de entrada.Este recurso melhora a resistência a ruídos e transições lentas de sinal nas linhas de entrada RS 232.Ajuda a evitar comutação falsa e níveis de saída instáveis ​​em ambientes onde possa haver presença de interferência elétrica.Como resultado, as saídas lógicas permanecem estáveis ​​durante condições normais de operação.

Pacote de montagem em superfície SOIC de 14 pinos

O MAX250CSD está alojado em um pacote de montagem em superfície SOIC de 14 pinos.Este formato compacto suporta o uso eficiente do espaço da placa de circuito impresso e é adequado para processos de montagem automatizados.O design do pacote permite conexões de solda confiáveis ​​e posicionamento mecânico consistente em layouts de montagem em superfície padrão.

Operação em faixa de temperatura comercial

O dispositivo é especificado para operação de 0 graus Celsius a 70 graus Celsius.Esta faixa de temperatura suporta o uso em equipamentos eletrônicos comerciais e internos.Ele mantém um desempenho estável dentro desta faixa quando operado sob condições recomendadas de alimentação e carga.

Compatibilidade lógica CMOS e TTL

O MAX250CSD é compatível com níveis lógicos CMOS e TTL padrão.Ele pode interagir diretamente com microcontroladores, processadores digitais e outros sistemas baseados em lógica sem condicionamento de sinal adicional.Esta compatibilidade simplifica a integração em uma ampla gama de projetos digitais que requerem comunicação RS 232.

Especificações Técnicas MAX250CSD

Atributo do produto	Valor do Atributo
Fabricante	Máxima Integrada
Tensão - Alimentação	4,5 V ~ 5,5 V
Tipo	Transceptor
Pacote de dispositivos do fornecedor	14-SOIC
Histerese do receptor	600 mV
Protocolo	RS232
Pacote/Caixa	14-SOIC (0,154', 3,90 mm de largura)
Pacote	Tubo
Temperatura operacional	0°C ~ 70°C
Número de Drivers/Receptores	2/2
Tipo de montagem	Montagem em superfície
Dúplex	Completo
Número básico do produto	MÁX250
Status RoHS	RoHS não compatível
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Estado do REACH	REACH não afetado
ECCN	EAR99
HTSU	8542.39.0001

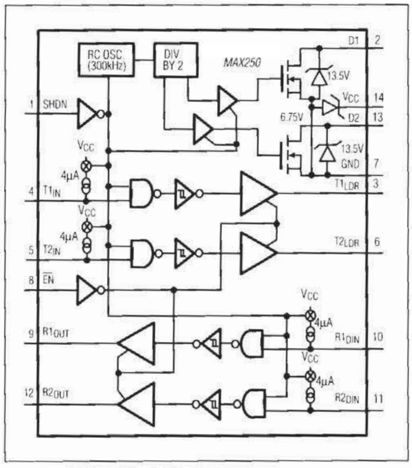

Diagrama de blocos do MAX250CSD

Arquitetura interna organizada em torno de uma configuração de transmissor duplo e receptor duplo alimentado por uma única fonte de 5 V.Um oscilador RC de 300 kHz no chip alimenta uma divisão por dois estágios que aciona uma bomba de carga, gerando os níveis de tensão positivos e negativos necessários para a sinalização RS-232.Dois caminhos de transmissor aceitam entradas TTL ou CMOS em T1IN e T2IN, passam por controles lógicos e estágios de driver e fornecem saídas RS-232 em D1 e D2 com pinos de controle de driver de carga associados.Dois canais receptores aceitam entradas RS-232 em R1DIN e R2DIN, processam-nas através de estágios comparadores com correntes de polarização definidas e fornecem saídas de nível lógico em R1OUT e R2OUT.As entradas de controle, incluindo SHDN e EN, gerenciam a operação do oscilador e as funções de habilitação de canal, enquanto VCC e GND definem a alimentação do dispositivo e os nós de referência.

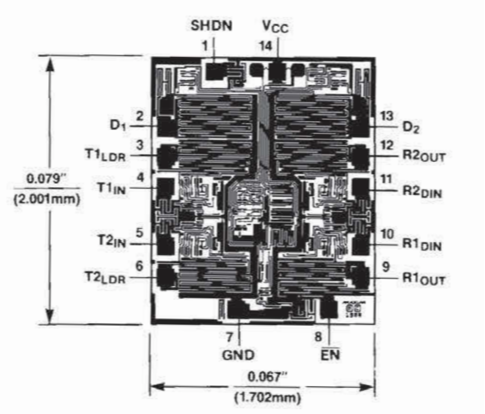

Topografias de chip do MAX250CSD

Layout da matriz do MAX250CSD mostrando regiões do circuito interno e posicionamento da almofada de ligação correspondente aos 14 pinos externos.Os pads periféricos são rotulados como SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN e GND, correspondendo à pinagem do pacote.Quatro grandes regiões simétricas ocupam a área central, associadas aos canais duplos do transmissor e duplo receptor, enquanto circuitos menores de controle e polarização são distribuídos entre eles.As dimensões medidas da matriz são de aproximadamente 0,079 polegadas por 0,067 polegadas, indicando o tamanho físico do silício dentro da embalagem.O arranjo reflete a separação entre as seções do driver de alta tensão e os blocos lógicos e de controle de baixa tensão.

Aplicações do MAX250CSD

Interfaces de comunicação de porta serial para PC

O MAX250CSD é usado para conectar placas embarcadas e subsistemas digitais a portas seriais de PC padrão.Ele converte sinais lógicos de 5 volts em níveis de tensão RS 232 exigidos pelos conectores seriais de desktops e laptops.Isso permite que atualizações de firmware, definições de configuração e dados de diagnóstico sejam trocados por meio de um link serial direto.Sua estrutura full duplex suporta caminhos de transmissão e recepção simultâneos, o que mantém a comunicação estável durante a transferência contínua de dados.

Equipamentos Industriais com Conectividade RS 232

Muitas máquinas industriais incluem portas RS 232 para tarefas de configuração, calibração e monitoramento.O MAX250CSD fornece a tradução do sinal entre a lógica de controle interno e os conectores seriais externos.Ele suporta comunicação bidirecional confiável para enviar comandos e receber informações de status.Com uma única alimentação de 5 volts e geração de tensão interna, ele cabe facilmente em placas de controle compactas usadas em equipamentos de fábrica e de processo.

Sistemas de ponto de venda

Os terminais de ponto de venda geralmente se comunicam com impressoras, scanners e gavetas de dinheiro por meio de conexões seriais.O MAX250CSD permite que a unidade de processamento principal faça interface diretamente com esses periféricos baseados em RS 232.Sua configuração dupla de driver e receptor permite que os dados da transação sejam transmitidos enquanto as confirmações são recebidas ao mesmo tempo.Isso oferece suporte ao fluxo de dados suave durante o processamento de pagamentos e impressão de recibos.

Terminais de comunicação de dados

Em terminais de dados que dependem de links seriais, o MAX250CSD gerencia a conversão entre sinais digitais internos e linhas RS 232 externas.Ele mantém níveis de tensão adequados nos caminhos de transmissão e recepção, permitindo que dados estruturados se movam entre dispositivos sem incompatibilidade de sinal.Isto o torna adequado para terminais usados ​​em sistemas de identificação, unidades de controle de acesso e equipamentos de coleta de dados de campo.

Sistemas embarcados que exigem interface RS 232 legada

Alguns projetos incorporados continuam a incluir portas RS 232 para compatibilidade com a infraestrutura existente.O MAX250CSD permite que circuitos lógicos CMOS e TTL modernos se conectem diretamente a essas interfaces legadas.Ele suporta portas de configuração, conexões de serviço e comunicação com equipamentos mais antigos enquanto opera a partir de uma única fonte regulada.Essa abordagem preserva a compatibilidade com versões anteriores sem adicionar circuitos externos complexos.

Equipamentos de Telecomunicações com Portas Seriais Padrão

Os dispositivos de telecomunicações geralmente usam portas seriais para diagnóstico e controle do sistema.O MAX250CSD fornece a tradução de nível de tensão necessária entre circuitos lógicos internos e conectores RS 232 externos.Ele suporta comunicação bidirecional estável para troca de comandos e relatórios de status.Seu pacote compacto de montagem em superfície permite a integração em placas de comunicação onde a eficiência de espaço e layout são controladas.

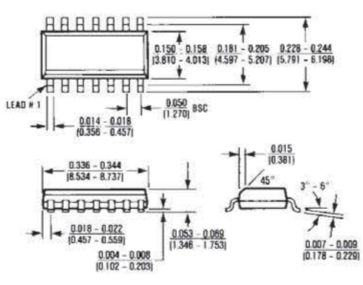

Dimensões gerais do MAX250CSD

Desenho de contorno mecânico definindo o pequeno pacote de contorno de 14 derivações usado para o MAX250CSD.O diagrama fornece vistas superior, lateral e final com tolerâncias dimensionais em polegadas e milímetros, incluindo comprimento total do corpo, largura do corpo, passo de 0,050 polegadas BSC e faixas de largura e espessura de chumbo.A altura do plano de assentamento, as dimensões do espaçador e o ângulo de curvatura são especificados para suportar o projeto e a montagem da área ocupada pela PCB.A identificação do condutor 1 está marcada para garantir a orientação correta durante a colocação.As características térmicas são listadas com θJA de 115 graus C por watt e θJC de 60 graus C por watt, indicando a junção com o ambiente e a junção com a resistência térmica da caixa para análise térmica.

Vantagens e desvantagens do MAX250CSD

Vantagens

• Integra dois drivers e dois receptores em um pacote, reduzindo componentes externos

• Suporta comunicação full duplex para operação simultânea de transmissão e recepção

• Inclui histerese do receptor de 600 mV para melhor tolerância a ruídos

• Opera com uma única fonte de 5 V, simplificando os requisitos de energia

• Disponível em um pacote SOIC compacto de 14 pinos para layouts com economia de espaço

• Adequado para sistemas que dependem de padrões seriais RS 232 estabelecidos

Desvantagens

• Limitado ao protocolo de comunicação RS 232

• Especificado para operação somente na faixa de temperatura de 0 C a 70 C

• Requer uma alimentação de 5 V, não compatível diretamente com sistemas lógicos de 3,3 V

• Não alinhado com os padrões mais recentes de interface serial de baixa tensão

• Não está em conformidade com as restrições de material RoHS

Alternativas MAX250CSD

Número da peça	Fabricante	Principais recursos	Caso de uso/Notas
MAX250CSD+G55	Analog Devices Inc./Maxim Integrada	Transceptor RS-232 duplo operando com uma única fonte de 5 V.Fornece dois drivers e dois receptores com histerese integrada para melhor imunidade a ruídos e comunicação full-duplex estável.	Usado em sistemas embarcados, controladores industriais e interfaces de comunicação serial que exigem conectividade RS-232 confiável.
MAX250CSD+	Analog Devices Inc./Maxim Integrada	Transceptor RS-232 com bomba de carga integrada, suportando faixa de alimentação de 4,5 V a 5,5 V.Projetado para operação full-duplex com integridade de sinal aprimorada.	Adequado para módulos de comunicação, interfaces de microcontroladores e aplicações de porta serial legadas.
MAX250CSD+T	Analog Devices Inc./Maxim Integrada	IC de interface dupla driver/receptor RS-232 empacotado para montagem automatizada.Fornece transmissão de dados estável e suporta níveis de comunicação serial padrão.	Comumente usado em projetos de PCB compactos para aquisição de dados, instrumentação e equipamentos de comunicação.
MÁX250CPD	Analog Devices Inc./Maxim Integrada	Transceptor RS-232 com suporte para drivers e receptores duplos com operação confiável de 5 V.Projetado para comunicação full-duplex estável em formato de montagem em superfície.	Apropriado para placas de comunicação industrial, adaptadores de interface serial e conectividade de sistema embarcado.

Sobre Maxim Integrado

Maxim Integrated Products, Inc. foi fundada em 1983 e estabeleceu sua sede em San Jose, Califórnia.A empresa se especializou no projeto e desenvolvimento de circuitos integrados de sinais analógicos e mistos para uma ampla gama de sistemas eletrônicos.Seu portfólio de produtos abrange gerenciamento de energia, processamento de sinais, conversão de dados e soluções de interface usadas em aplicações industriais, automotivas, de comunicações, médicas e de consumo.Em 2021, a Maxim Integrated tornou-se parte da Analog Devices, Inc., expandindo seus recursos tecnológicos e alcance global na indústria de semicondutores.

Conclusão

O MAX250CSD ajuda a preencher a lacuna entre a lógica de 5 V e as portas seriais RS-232 tradicionais sem adicionar circuitos complexos.Com dois drivers e dois receptores dentro de um pacote SOIC compacto de 14 pinos, ele suporta comunicação full duplex suave.Sua bomba de carga interna elimina a necessidade de fontes de alimentação duplas, o que mantém seu design simples.Você também obtém tolerância a ruído integrada graças à histerese do receptor, ajudando a manter uma transferência de dados estável.De placas incorporadas a equipamentos baseados em série, ele se adapta facilmente a muitas configurações.Se você precisa de uma solução de interface RS-232 confiável e simples, este dispositivo oferece uma opção limpa e prática.
