Por que os dispositivos usam adaptadores AC

Você usa adaptadores AC todos os dias, seja para carregar um telefone ou alimentar um laptop, mas entender como eles funcionam pode fazer uma grande diferença.Saber como as classificações de tensão, corrente e potência correspondem ao seu dispositivo ajuda a evitar danos e mantém tudo funcionando perfeitamente.Você também notará como os tipos de conectores e a polaridade afetam a compatibilidade.Com uma ideia clara desses princípios básicos, escolher e usar um adaptador AC torna-se muito mais fácil e confiável em situações cotidianas.

Catálogo

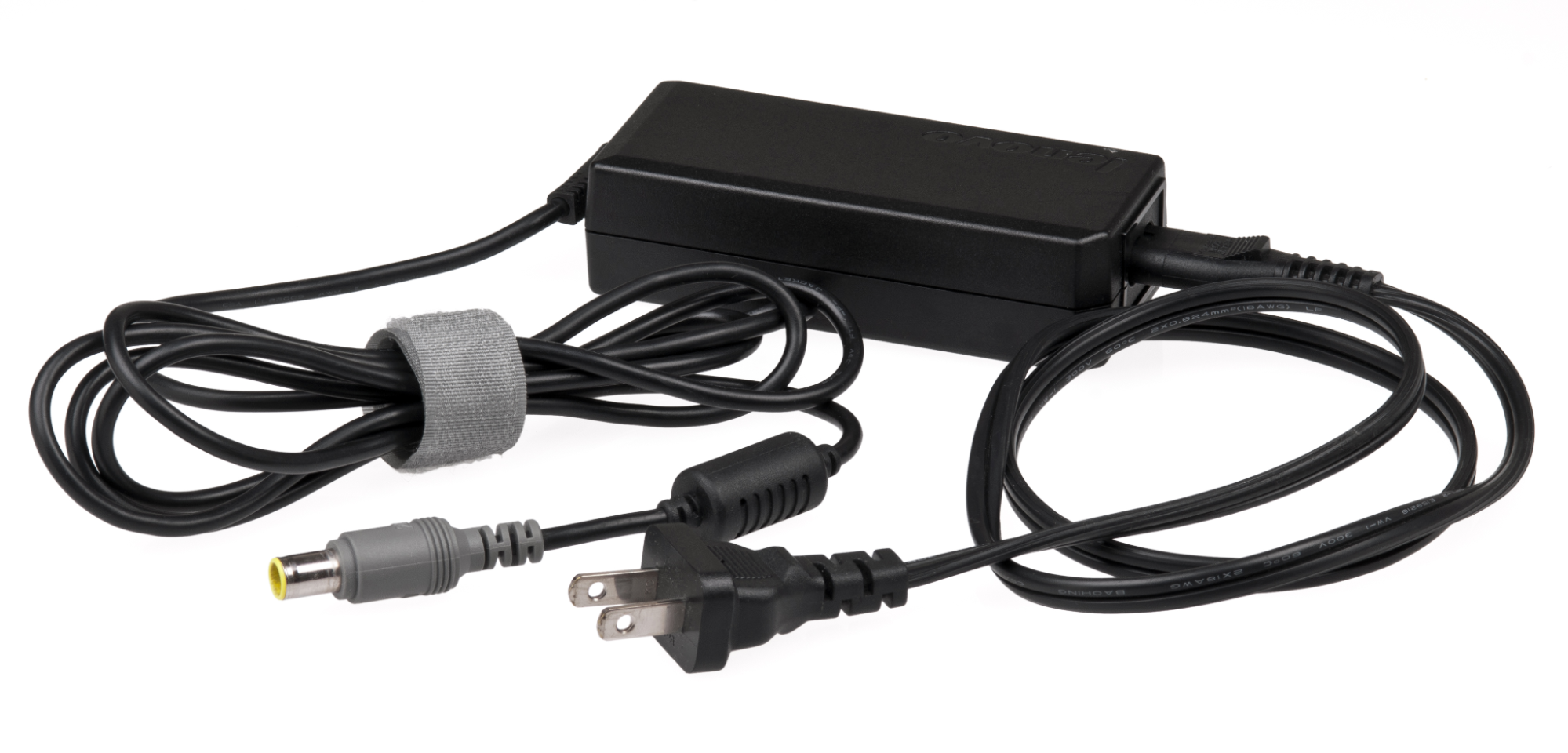

Figura 1. Dispositivo adaptador AC

O que é um adaptador AC

Um adaptador CA é um dispositivo de fonte de alimentação que converte a eletricidade de uma tomada em uma forma adequada para equipamentos eletrônicos.As tomadas de parede fornecem corrente alternada (CA), onde a direção do fluxo muda continuamente, enquanto a maioria dos dispositivos eletrônicos opera com corrente contínua (CC), onde o fluxo permanece constante em uma direção.O adaptador realiza essa conversão para que o dispositivo receba energia estável e utilizável.

Também regula os níveis de tensão e corrente para atender aos requisitos do dispositivo conectado.Cada dispositivo foi projetado para operar dentro de limites elétricos específicos e, se a energia fornecida estiver fora desses limites, o desempenho poderá ficar instável ou o dispositivo poderá ser danificado.Manter a saída correta garante uma operação confiável.

Muitos dispositivos modernos usam adaptadores CA externos em vez de fontes de alimentação integradas, permitindo um design mais compacto e leve, mantendo a conversão de energia separada do dispositivo principal.Esta configuração também ajuda a gerir o calor de forma mais eficaz, uma vez que o calor gerado durante a conversão permanece fora do invólucro do dispositivo.

Os adaptadores externos também facilitam a substituição, uma vez que uma unidade defeituosa pode ser trocada sem afetar o próprio dispositivo.Isso simplifica a manutenção e reduz a necessidade de reparos mais complexos.

Como funciona um adaptador AC

Figura 2. Peças internas do adaptador AC

Um adaptador AC converte a energia elétrica de uma tomada de parede em uma forma estável adequada para dispositivos eletrônicos por meio de uma sequência de processos internos.A operação começa quando a corrente alternada (CA) entra no adaptador através do conector de entrada, que é conectado a um cabo de alimentação padrão e interface de soquete.

Dentro do adaptador, a alimentação CA é direcionada para um estágio de retificação, onde é convertida em corrente contínua, transformando a forma de onda alternada em um fluxo unidirecional.O sinal resultante ainda contém flutuações, por isso continua através de um estágio de filtragem que suaviza a saída e reduz as variações.

O próximo estágio trata da regulação de tensão, mantendo um nível de saída consistente que permanece dentro da faixa exigida.Isto garante condições elétricas estáveis ​​mesmo quando a entrada muda.Em muitos projetos, métodos de comutação controlada são usados ​​para apoiar uma regulação eficiente e, ao mesmo tempo, manter a estrutura compacta.

Componentes internos adicionais suportam um fluxo de corrente constante e ajudam a reduzir a interferência durante a operação, contribuindo para o fornecimento confiável de energia.

O processo termina com o fornecimento de corrente contínua regulada (saída CC) através do cabo e conector de saída, que se encaixa com segurança na porta de alimentação do dispositivo, fornecendo energia de forma estável e utilizável.

Tipos de adaptadores AC

Adaptadores CA Lineares

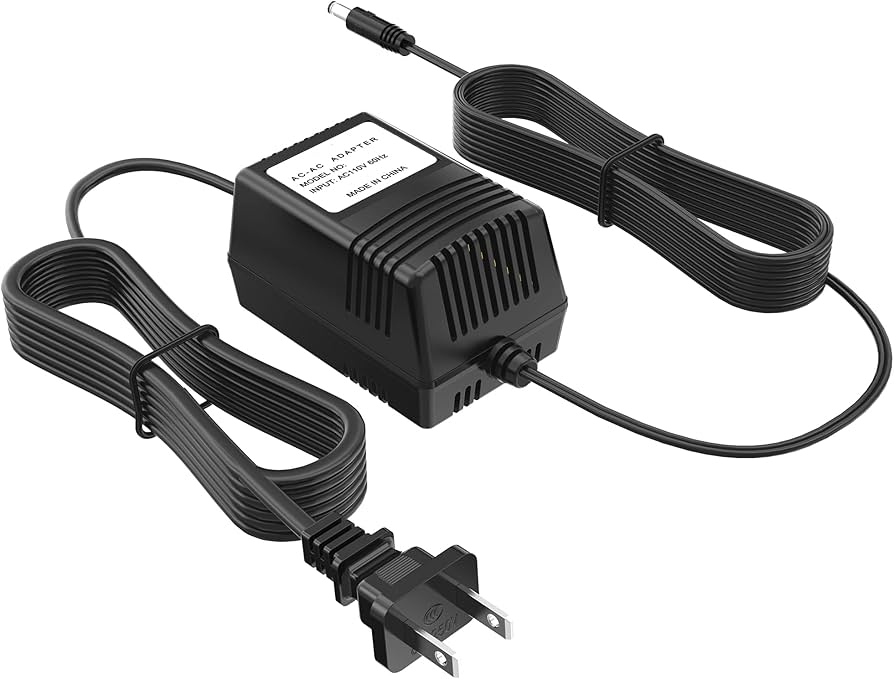

Figura 3. Adaptador CA Linear

Os adaptadores CA lineares usam um design simples para converter energia elétrica, o que resulta em uma estrutura maior e mais pesada.Sua operação depende de componentes básicos que reduzem a tensão de entrada e a convertem em corrente contínua constante, mantendo uma saída estável com variação mínima.

Eles produzem baixo ruído elétrico, permitindo um fornecimento de energia limpo e consistente, mas geralmente são menos eficientes e geram mais calor devido à perda de energia durante a conversão.

Esses adaptadores são comumente usados ​​em dispositivos eletrônicos mais antigos, equipamentos de áudio e aplicações que exigem energia estável e de baixo ruído.

Troca de adaptadores AC

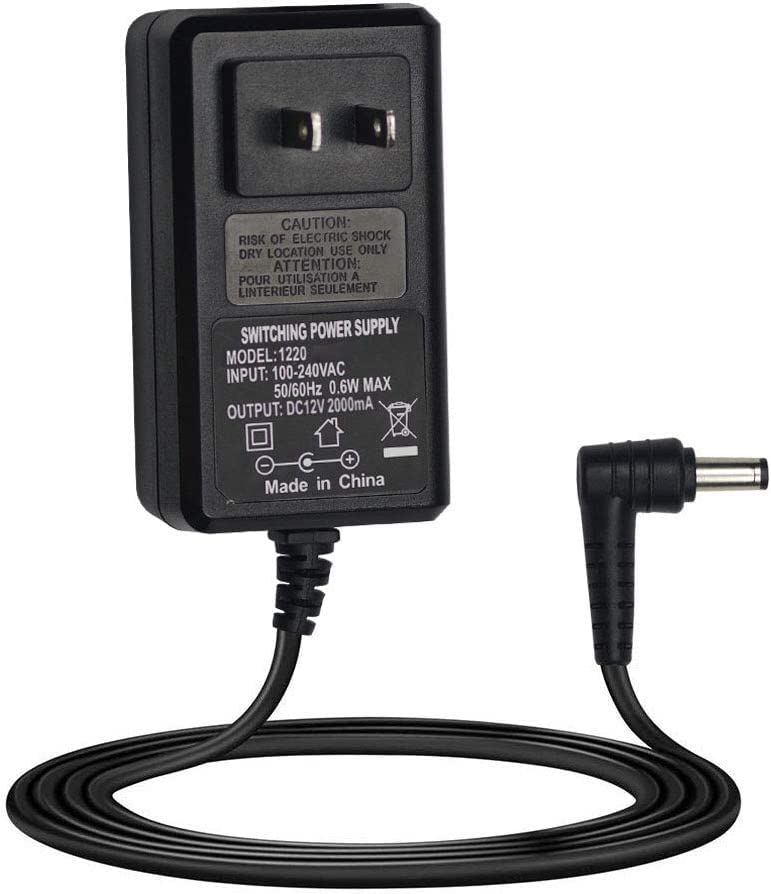

Figura 4. Trocando o adaptador AC

Os adaptadores AC de comutação usam designs de circuito avançados para converter energia elétrica com mais eficiência, permitindo um formato menor e mais leve.Sua operação envolve a troca rápida de sinais elétricos para controlar e regular a tensão e a corrente, o que permite uma conversão precisa de energia dentro de uma estrutura compacta.

Este método resulta em maior eficiência e menor geração de calor em comparação aos projetos tradicionais, pois menos energia é perdida durante o processo de conversão.A eficiência melhorada também suporta um desempenho estável em uma ampla gama de condições operacionais.

Os adaptadores AC de comutação são amplamente utilizados em laptops, carregadores de telefone e na maioria dos dispositivos eletrônicos modernos, onde o tamanho compacto e o fornecimento eficiente de energia são essenciais.

Tensão, corrente e classificações de potência do adaptador CA

Aplicação	Tensão (V)	Corrente (A)	Potência (W)
Carregador de telefone	5V	2A	10W
Adaptador de roteador	12V	1A	12W
Adaptador para laptop	19V	3,42A	65W
Adaptador de alta potência	20V	5A	100W

Polaridade do adaptador AC e tipos de conectores

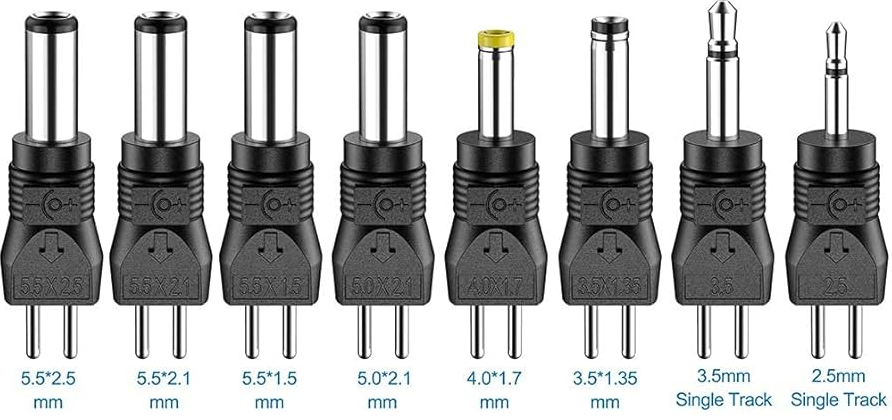

Figura 5. Tipos de conectores do adaptador CA

Polaridade refere-se à direção do fluxo elétrico no conector e deve corresponder aos requisitos do dispositivo para operação adequada.A maioria dos adaptadores AC usa polaridade central positiva, onde o pino interno carrega tensão positiva e a capa externa é negativa.Em contraste, a polaridade centro-negativa inverte esse arranjo.Usar a polaridade errada pode impedir o funcionamento do dispositivo e causar danos, por isso é importante confirmar a configuração correta antes de usar.

Os adaptadores CA também usam diferentes tipos e tamanhos de conectores, que devem corresponder precisamente à entrada do dispositivo.Os conectores comuns incluem plugues cilíndricos com diâmetros variados, como 5,5 × 2,1 mm, 5,5 × 2,5 mm e formatos menores, como tipos de 3,5 mm ou 2,5 mm.Cada tamanho é projetado para um ajuste específico e mesmo pequenas diferenças podem afetar a conexão.

Um ajuste adequado garante um contato estável entre o adaptador e o dispositivo.Se o conector estiver muito frouxo, o fornecimento de energia poderá se tornar inconsistente.Se estiver muito apertado ou com tamanho incorreto, pode não conectar corretamente ou danificar a porta.A correspondência entre a polaridade e o tamanho do conector é essencial para uma operação segura e confiável.

Dicas de segurança para adaptadores AC

• A inspeção regular ajuda a identificar possíveis problemas antecipadamente.Sinais de danos físicos, como cabos desgastados, conectores soltos ou rachaduras na caixa, indicam que o adaptador pode não funcionar mais com segurança e deve ser substituído.

• A ventilação adequada também desempenha um papel na operação segura.Manter o adaptador num espaço aberto e evitar áreas confinadas ou cobertas permite que o calor se dissipe de forma mais eficaz.

Conclusão

Compreender como funciona um adaptador CA ajuda você a usar seus dispositivos com mais segurança e eficácia.Você viu como ele converte energia, quais especificações são importantes e como diferentes tipos são usados ​​na eletrônica cotidiana.Prestar atenção à tensão, corrente e ajuste do conector ajuda a evitar problemas comuns e mantém o dispositivo funcionando corretamente.Escolher o adaptador certo fica mais fácil quando você sabe o que verificar.Com esses princípios básicos, você pode manusear os adaptadores de energia com mais confiança e reduzir o risco de danos durante o uso regular.
