Um guia completo para circuitos RC e constantes de tempo

Os circuitos RC são circuitos elétricos simples, porém poderosos, que usam um resistor e um capacitor para controlar como a tensão e a corrente mudam com o tempo.Você os encontrará em eletrônicos diários, de temporizadores a filtros de áudio.A idéia principal por trás desses circuitos é a constante de tempo, que informa a rapidez com que o capacitor cobra e descarrega.Isso afeta como o circuito responde a sinais, tornando -o útil na filtragem, gerenciamento de energia e muito mais.Ao aprender a calcular a constante de tempo e escolher os componentes certos, você pode projetar circuitos que funcionam exatamente conforme necessário.Este guia o levará pelo básico, desde a compreensão do circuito até o teste e o uso de maneira eficaz.

Catálogo

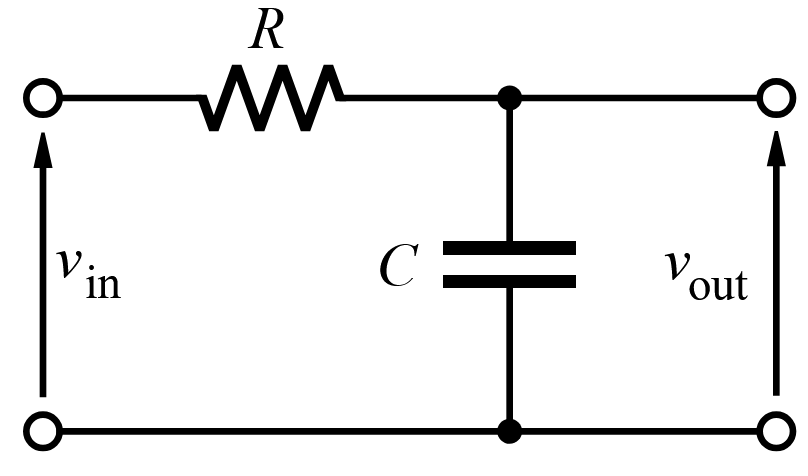

Figura 1. Circuito de RC

Introdução aos circuitos RC

Antes de pular no uso de uma calculadora de circuito RC, é útil entender primeiro o que é um circuito RC e como ele funciona.

Um circuito RC é um circuito elétrico simples que consiste em apenas dois componentes principais: um resistor (R) e um capacitor (C).Esses dois elementos trabalham juntos para regular o fluxo de corrente elétrica.

O resistor permite que a corrente passe, mas também a retarda, limitando a taxa na qual a carga flui.Enquanto isso, o capacitor armazena energia elétrica e pode liberá -la gradualmente ao longo do tempo.Juntos, esses componentes criam um sistema em que o capacitor carrega através do resistor e depois descarrega lentamente, produzindo uma tensão de mudança ao longo do tempo.

Um conceito importante nos circuitos RC é a constante de tempo, geralmente representada pela letra grega τ (tau).Este valor nos diz a rapidez com que o capacitor cobra ou descarga.Especificamente, a constante de tempo é a quantidade de tempo necessária para o capacitor cobrar até 63,2% de sua tensão total após uma mudança repentina na tensão ou corrente.

Agora que você tem uma idéia clara do que é um circuito RC e como seus principais componentes funcionam, vamos explorar a calculadora do circuito RC e como usá -lo de maneira eficaz.

Como encontrar o tempo constante em um circuito RC

O cálculo da constante de tempo (τ) em um circuito RC é um processo simples que requer apenas dois valores: resistência (r) e capacitância (c).Depois de ter esses valores, você pode determinar a rapidez com que o capacitor cobra e descarrega.Siga as etapas abaixo para encontrar o tempo constante para qualquer circuito RC.

Identifique a resistência (r)

Primeiro, você precisa determinar a resistência (r) no circuito.Você pode encontrar esse valor no diagrama do circuito ou medi -lo usando um multímetro se estiver trabalhando com um circuito físico.O valor de resistência deve estar em ohms (ω).

Se o valor for fornecido em quilo-ohms (kΩ) ou mega-ohms (Mω), pode ser necessário convertê-lo em ohms:

• 1 kΩ = 1.000 Ω

• 1 MΩ = 1.000.000 Ω

Identifique a capacitância (C)

Em seguida, encontre a capacitância (c) do capacitor.Esse valor é geralmente rotulado no próprio capacitor ou mostrado no diagrama do circuito.Se você precisar medi -lo, use um medidor de capacitância.

A capacitância é medida em farads (F), mas a maioria dos capacitores é marcada em microfarads (µF), nanofarads (NF) ou picofarads (PF).Se necessário, converta o valor em Farads:

• 1 µF = 1 × 10⁻⁶ f

• 1 nf = 1 × 10⁻⁹ f

• 1 pf = 1 × 10⁻~² f

Use a fórmula constante de tempo

Depois de ter os dois valores, use a fórmula para calcular a constante de tempo:

τ = r × c

Onde:

• τ é o tempo constante (em segundos)

• r é a resistência (em ohms)

• C é a capacitância (em farads)

Simplesmente multiplique os valores de resistência e capacitância para obter o tempo constante.

Entender o significado do resultado

A constante de tempo τ diz a você a rapidez com que o capacitor cobra e descarrega em resposta a uma alteração de tensão.Especificamente:

• Após um tempo constante (τ), o capacitor cobra por cerca de 63,2% de sua tensão total quando conectado a uma fonte de energia.

• Após cinco constantes de tempo (5τ), o capacitor é considerado totalmente carregado (mais de 99%) ou totalmente descarregado se desconectado.

Esse valor ajuda a determinar a rapidez com que um circuito RC reage a alterações de tensão, o que é útil para projetar filtros, circuitos de tempo e outras aplicações.

Projetando e testando circuitos RC

Agora que você entende como calcular a constante de tempo de um circuito RC, a próxima etapa é projetar e testar um circuito que atenda às suas necessidades.Escolher os valores corretos do resistor e do capacitor é importante para garantir que o circuito se comporte conforme o esperado.

Ao projetar um circuito RC, você precisa considerar fatores como constante de tempo (τ), requisitos de tensão e resposta de frequência.Esses aspectos determinam como o circuito funcionará e responderá a sinais elétricos.Siga as etapas abaixo para projetar e analisar seu circuito RC de maneira eficaz.

Definir requisitos de circuito

Antes de selecionar componentes, comece identificando o objetivo do circuito.Considere se será usado para filtrar sinais, aplicativos de tempo ou outra função.Também é importante determinar a tensão necessária e os níveis de corrente, bem como quaisquer restrições de tempo que possam afetar a seleção de componentes.Definir claramente esses requisitos ajuda a escolher os valores corretos do resistor e do capacitor.

Escolha valores de resistor e capacitor

Depois de entender o objetivo do circuito, selecione os valores apropriados do resistor (R) e do capacitor (c).A constante de tempo (τ) é um fator -chave nessa decisão e é calculada usando a fórmula:

τ = r × c

Se for necessário um tempo de resposta rápido, use um resistor ou capacitor menor.Se for necessário um tempo de resposta mais lento, um resistor ou capacitor maior deve ser selecionado.Os valores escolhidos também devem ser compatíveis com os requisitos de tensão e corrente do circuito para garantir uma operação segura e confiável.

Simular e construir o circuito

Antes de montar o circuito, é útil simular seu comportamento usando software de design de circuito, como LTSPICE, Multisim ou Proteus.Uma simulação permite que você visualize como o circuito será executado sem a necessidade de construí -la fisicamente.

Depois que os resultados da simulação parecem promissores, o próximo passo é construir um protótipo em uma placa de ensaio.Isso permite testes do mundo real, facilitando a identificação de problemas em potencial antes de finalizar o design.

Teste e analise o desempenho do circuito

Após a construção do circuito, o teste em diferentes condições garante que ele opere corretamente.Uma maneira de analisar o desempenho é ao longo da análise constante do tempo, onde observa -se que o comportamento de carregamento e descarga do capacitor para verificar se ele se alinha aos cálculos.

Para circuitos usados ​​no processamento de sinal, a análise de resposta a frequência é útil para determinar como o circuito se comporta em diferentes frequências e na identificação de sua frequência de corte.Se o circuito fizer parte de uma aplicação de tempo, a análise transitória poderá ser usada para estudar como ele responde a mudanças repentinas de tensão.

Cálculo de carga em um capacitor e constante de tempo

Compreender como a carga é armazenada em um capacitor e como a constante de tempo afeta o comportamento do circuito é importante ao trabalhar com os circuitos RC.Esses cálculos ajudam a determinar como um capacitor responde às mudanças de tensão e com que rapidez ele cobra ou descarrega.Siga as etapas abaixo para calcular a carga e a constante de tempo.

Como calcular a carga em um capacitor

Um capacitor armazena carga elétrica quando conectada a uma fonte de tensão.A quantidade de carga que possui depende de dois fatores: a capacitância do capacitor e a tensão aplicada em relação a ele.Este relacionamento é dado pela fórmula:

Q = C × V

Onde:

• Q é a carga armazenada no capacitor (em Coulombs, C).

• C é a capacitância (em Farads, f).

• V é a tensão no capacitor (em volts, v).

Esta equação diz que a carga armazenada em um capacitor aumenta se a capacitância ou a tensão for aumentada.Um capacitor maior pode armazenar mais carga na mesma tensão, enquanto uma tensão mais alta resulta em uma carga maior pela mesma capacitância.

Por exemplo, se você tiver um capacitor com uma capacitância de 10 µF (10 × 10 ⁻⁶ F) e aplica 5V, a carga armazenada no capacitor seria:

Q = (10 × 10⁻⁶ f) × (5 V) = 50 × 10⁻⁶ C (ou 50 µC)

Isso significa que o capacitor possui 50 microcoulombs (µC) de carga a 5V.

Como calcular a constante de tempo (τ)

A constante de tempo de um circuito RC determina a rapidez com que o capacitor cobra ou descarrega quando conectado ou desconectado de uma fonte de energia.É calculado usando a fórmula:

τ = r × c

Onde:

• τ é o tempo constante (em segundos, s).

• R é a resistência no circuito (em ohms, ω).

• C é a capacitância (em Farads, f).

A constante de tempo indica quanto tempo leva para o capacitor cobrar para cerca de 63,2% de sua tensão total quando a energia é aplicada.Da mesma forma, quando a fonte de energia é removida, leva o mesmo tempo para o capacitor descarregar para 36,8% de sua tensão inicial.

Por exemplo, se você tiver um resistor de 1 kΩ (1000 Ω) e um capacitor de 10 µF (10 × 10⁻⁶ f), a constante de tempo seria:

τ = (1000 Ω) × (10 × 10⁻⁶ f) = 0,01 s (ou 10 ms)

Isso significa que em 10 milissegundos (MS), o capacitor atingirá 63,2% de seu nível total de carga ou descarga.

Entendendo o papel do tempo constante

A constante de tempo é um fator importante nos circuitos RC, porque determina a rapidez com que o capacitor atinge um nível de tensão estável.Uma pequena constante de tempo significa que o capacitor cobra ou descarre rapidamente, enquanto uma constante de tempo maior resulta em uma resposta mais lenta.

Após um tempo constante (τ), o capacitor atinge 63,2% de sua tensão final.

Após duas constantes de tempo (2τ), atinge 86,5% de sua tensão final.

Após cinco constantes de tempo (5τ), o capacitor é considerado totalmente carregado (mais de 99%) ou totalmente descarregado.

Ao ajustar os valores do resistor e do capacitor, você pode controlar a rapidez com que um circuito RC responde a alterações de tensão.Isso é útil para projetar circuitos de tempo, filtros e aplicações em forma de pulso.

Método constante de tempo de circuito aberto

Ao lidar com circuitos que possuem vários resistores e capacitores, encontrar o tempo total constante pode ficar complicado.O método constante de tempo de circuito aberto (OCTC) facilita a observação de cada capacitor separadamente, tratando todos os outros como se eles não estivessem lá.Este método é útil para estimar como um circuito RC se comporta ao longo do tempo, especialmente na análise de processamento de sinais e resposta de frequência.

Identificando cada capacitor

Para começar, você se concentra em um capacitor de cada vez.Se o circuito tiver vários capacitores, ignore tudo, exceto um enquanto analisa.Cada capacitor afeta o circuito de maneira diferente, portanto, quebrar o problema como esse o torna mais gerenciável.

Tratando outros capacitores como circuitos abertos

Depois de escolher um capacitor, o próximo passo é o circuito aberto todos os outros.Isso significa que você os remove temporariamente do circuito para que eles não influenciem a resistência vista pelo capacitor que você está analisando.Esta etapa simplifica significativamente o circuito, facilitando a determinação do tempo constante para cada capacitor.

Encontrando a resistência vista pelo capacitor

Com apenas um capacitor restante no circuito, você agora calcula a resistência equivalente (r_eq) que esse capacitor "vê".Isso é feito analisando os resistores no circuito e determinando seu efeito combinado no capacitor.Dependendo do projeto do circuito, pode ser necessário considerar combinações de séries e resistores paralelos para encontrar o valor de resistência correto.

Calcular a constante de tempo para cada capacitor

Depois de ter a resistência ao capacitor selecionado, você calcula sua constante de tempo usando a fórmula:

Aqui, τiτi é o tempo constante para o capacitor, o reqreq é a resistência vista pelo capacitor e o CICI é o valor da capacitância.Este cálculo fornece uma aproximação da rapidez com que o capacitor cobrará ou descarregará nas condições de circuito especificado.

Resumindo as constantes de tempo

Depois de calcular a constante de tempo para cada capacitor individualmente, a etapa final é resumir.O tempo total constante para o circuito é dado por:

Isso significa que você simplesmente adiciona todas as constantes de tempo individuais da análise de cada capacitor.O resultado fornece uma estimativa da constante de tempo dominante do circuito, o que ajuda a entender como o circuito se comportará em resposta a alterações na tensão ou frequência.

Por que usar esse método?

O método constante de tempo de circuito aberto é uma maneira rápida de estimar como um circuito RC se comporta sem precisar de cálculos complexos.É especialmente útil no projeto de circuitos onde você precisa controlar o tempo de sinal, como amplificadores, filtros e outros aplicativos eletrônicos.Ao dividir o circuito em partes mais simples, você pode ter uma boa idéia de como o circuito responderá sem resolver equações diferenciais complexas.

Entendendo as constantes de tempo em diferentes circuitos

As constantes de tempo são importantes nos circuitos elétricos porque ajudam a determinar a rapidez com que um circuito responde a alterações na tensão ou corrente.Enquanto os circuitos RC são comumente discutidos, as constantes de tempo também se aplicam aos circuitos RL e RLC, cada um com sua própria fórmula única.A compreensão dessas diferenças permite prever o comportamento do circuito e projetar circuitos para aplicações específicas.

Identificando o tipo de circuito

Antes de calcular a constante de tempo, você precisa determinar com que tipo de circuito está trabalhando.Os tipos mais comuns incluem:

• Circuitos RC - contêm um resistor (R) e um capacitor (C).A constante de tempo determina a rapidez com que o capacitor cobra ou descarga.

• Os circuitos RL - consistem em um resistor (R) e um indutor (L).A constante de tempo descreve quanto tempo a corrente leva para se estabilizar.

• Circuitos RLC - incluem um resistor (R), indutor (L) e capacitor (C).Esses circuitos são mais complexos e envolvem oscilações e amortecimento.

Depois de identificar o tipo de circuito, você pode aplicar a fórmula correta para calcular a constante de tempo.

Coleta de valores de componentes

Para calcular a constante de tempo, você precisa conhecer os valores dos componentes do circuito.Dependendo do tipo de circuito, você precisará:

• CIRCUITOS RC - Resistência (R) em Ohms (Ω) e capacitância (C) em Farads (F).

• Circuitos de RL - Resistência (R) em Ohms (Ω) e indutância (L) em Henries (H).

• Circuitos RLC - Resistência (R), Capacitância (C) e Indutância (L), que são usados ​​em fórmulas mais complexas.

Esses valores podem ser encontrados em diagramas de circuito ou medidos com ferramentas apropriadas como um medidor de multímetro ou capacitância.

Aplicando a fórmula constante de tempo correta

Depois de ter os valores necessários, use a fórmula apropriada para calcular a constante de tempo:

• Para circuitos RC:

τ = r × c

A constante de tempo representa quanto tempo leva para o capacitor cobrar para cerca de 63,2% de sua tensão ou descarga total para 36,8% de sua tensão inicial.

• Para circuitos RL:

τ = l / r

Essa constante de tempo descreve a rapidez com que a corrente no indutor aumenta ou diminui em resposta a uma alteração de tensão.

• Para circuitos RLC:

A constante de tempo depende se o circuito está subdamado, gravemente amortecido ou superdampado.Em muitos casos, o fator de amortecimento (ζ) e a frequência natural (ω₀) devem ser considerados na análise.

Entender o significado da constante de tempo

A constante de tempo ajuda a prever a rapidez com que um circuito atinge um estado estacionário após uma mudança repentina.Em aplicações práticas:

• Uma pequena constante de tempo significa que o circuito responde rapidamente, tornando-o útil para aplicações de comutação em alta velocidade.

• Uma grande constante de tempo resulta em uma resposta mais lenta, que pode ser útil na suavização de flutuações de tensão ou sinais de filtragem.

Por exemplo, em um filtro passa-baixo RC, a constante de tempo determina a frequência de corte, afetando como os sinais de diferentes frequências são processados.Em um circuito RL, a constante de tempo afeta a rapidez com que um indutor pode aumentar ou liberar energia, o que é importante nos eletrônicos e transformadores de energia.

Resposta de frequência dos circuitos RC

Os circuitos RC moldam sinais, deixando algumas frequências passarem enquanto reduzem outras.Isso os torna úteis na filtragem, onde você precisa controlar quais partes de um sinal permanecem e quais são enfraquecidos.Como um circuito RC se comporta com diferentes frequências é chamado de resposta de frequência, e isso desempenha um grande papel nos sistemas de áudio, circuitos de comunicação e processamento de sinais.

Um filtro RC passa-baixo permite que os sinais de baixa frequência passem enquanto enfraquecem frequências mais altas.O ponto em que o filtro começa a reduzir significativamente o sinal é chamado de frequência de corte.Isso acontece quando a amplitude do sinal de saída cai para cerca de 70,7% do sinal de entrada.Você pode calcular essa frequência de corte usando a fórmula:

Aqui, R é a resistência em Ohms, e C é a capacitância em Farads.Quanto maior o resistor ou capacitor, menor a frequência de corte, o que significa que o circuito permitirá que as frequências ainda mais baixas passem enquanto bloqueiam as mais altas.

Por outro lado, um filtro RC passa-alto funciona da maneira oposta.Ele permite que os sinais de alta frequência passem enquanto reduzem a força dos sinais de menor frequência.A frequência de corte para um filtro passa-alta é encontrada usando a mesma fórmula que no caso de passagem baixa.

Saber como um circuito RC reage a diferentes frequências é importante ao projetar sistemas eletrônicos que precisam de controle preciso sobre sinais.Esteja você trabalhando em um equalizador de áudio, um sistema de comunicação ou qualquer aplicativo em que os sinais precisem moldar, a compreensão da resposta de frequência ajuda a obter o comportamento exato necessário.

Conclusão

Compreender os circuitos RC e suas constantes de tempo ajuda a prever como elas respondem a mudanças de tensão.Ao calcular a resistência, a capacitância e as constantes de tempo, você pode projetar circuitos que cobrem e descarregam na velocidade certa para suas necessidades.Esteja você construindo um circuito de tempo simples ou um filtro, saber que esses conceitos básicos facilitam a criação de circuitos que funcionam conforme o esperado.Com a abordagem correta, você pode projetar, testar e ajustar seus circuitos para obter o melhor desempenho.
