Visão geral abrangente do 7408 Logic Gate IC

O 7408 IC é um chip de portão lógico versátil projetado para vários aplicativos digitais.Abriga quatro portões independentes de 2 entradas e portões, tornando-o uma escolha confiável para a construção de circuitos que requerem operações lógicas.Esteja você criando sistemas simples ou designs mais complexos, este IC oferece flexibilidade e facilidade de uso, garantindo desempenho eficiente e integração direta.

Catálogo

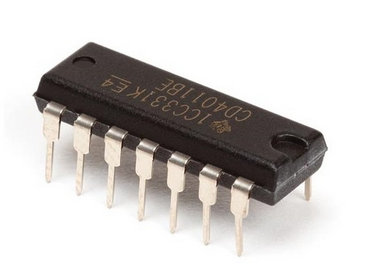

Visão geral de 7408 circuito integrado

O 7408 O IC é um chip compacto que contém quatro portões de duas entradas e portões.Ele foi projetado para facilitar a criação e o trabalho com sistemas digitais.Cada portão possui duas entradas e uma saída, executando uma operação lógica básica que ajuda na construção de circuitos para várias aplicações.

Este IC é amplamente utilizado porque simplifica o processo de projetar circuitos digitais.Esteja você trabalhando em um projeto pequeno ou em um sistema mais complexo, o 7408 fornece uma maneira confiável de implementar operações lógicas.Sua versatilidade permite que ele seja emparelhado com outros componentes, dando a você a capacidade de criar uma ampla gama de soluções eletrônicas.O design do chip também garante que ele possa ser integrado suavemente aos projetos, seja você um engenheiro ou um hobby explorando o mundo dos eletrônicos.

Principais recursos do 7408 Circuito integrado

Compatibilidade com várias famílias lógicas

O IC 7408 foi projetado para funcionar perfeitamente com a lógica TTL, tornando -a uma escolha versátil para diferentes tipos de circuitos.Sua capacidade de interagir diretamente com o CMOS, o NMOS e outras saídas TTL garante que ele possa ser integrado a uma ampla gama de sistemas sem nenhum incômodo.

Quatro portões independentes e

Este IC inclui quatro portões separados de duas entradas e portões.Cada portão opera de forma independente, fornecendo a flexibilidade de usá -los para várias tarefas no mesmo circuito.Essa configuração é particularmente útil ao projetar sistemas que requerem várias operações lógicas.

Opera em uma ampla faixa de tensão

O IC opera efetivamente dentro de uma ampla faixa de tensão, permitindo que ele seja usado em várias configurações de energia.Se seu sistema é executado em níveis de tensão mais baixos ou mais altos, o 7408 é construído para lidar com isso de maneira confiável.

Baixo consumo de energia

Uma das vantagens do 7408 IC é seu design eficiente, que garante o baixo uso de energia.Esse recurso o torna uma excelente opção para sistemas em que a economia de energia é uma prioridade, especialmente em dispositivos operados por bateria.

Imunidade de alta ruído

O IC é construído para resistir à interferência do ruído elétrico, garantindo operação estável e consistente.Isso significa que seu circuito funcionará como pretendido, mesmo em ambientes onde o ruído pode ser uma preocupação.

Velocidade de comutação rápida

O IC 7408 foi projetado para desempenho rápido, com velocidades rápidas de comutação que permitem processamento de sinal eficiente.Esse recurso é especialmente útil em aplicativos que requerem respostas rápidas e operações de alta velocidade.

Proteção de sobrecarga

O IC inclui recursos para evitar danos causados ​​por corrente ou tensão excessiva, o que ajuda a prolongar sua vida útil.Essa capacidade de proteção garante que seu circuito permaneça seguro durante mudanças inesperadas nas condições de energia.

Níveis mínimos de ruído

Além de sua imunidade de alta ruído, o IC gera ruído interno mínimo durante a operação.Isso resulta em processamento de sinal mais limpo e melhor desempenho para seus circuitos.

Múltiplas linhas de entrada e saída

Com oito linhas de entrada e quatro linhas de saída, o IC oferece amplas opções de conectividade.Essa configuração oferece a flexibilidade de projetar circuitos que requerem várias conexões sem qualquer complexidade.

Especificações técnicas do 7408 Circuito integrado

Parâmetro	Valor
Família lógica	Ttl
Número de portões	Quad 2 entradas e
Dual em linha (DIL)	14 pinos
Independente 2 entradas e portões	4
Tensão de fornecimento (VCC)	4.75V a 5,25V
Tensão de entrada de alto nível (VIH)	2V (min)
Tensão de entrada de baixo nível (VIL)	0,8V (max)
Tensão de saída de alto nível (VOH)	2.7V (min)
Tensão de saída de baixo nível (vol)	0,5V (max)
Corrente de entrada (iih/iil)	± 20µA (máximo)
Corrente de saída (IOH/IOL)	± 8mA (máx)
Atraso de propagação (TPD)	11ns (típico)
Faixa de temperatura operacional	0 ° C a 70 ° C.
Pacote	Pacote em linha dupla (DIP)

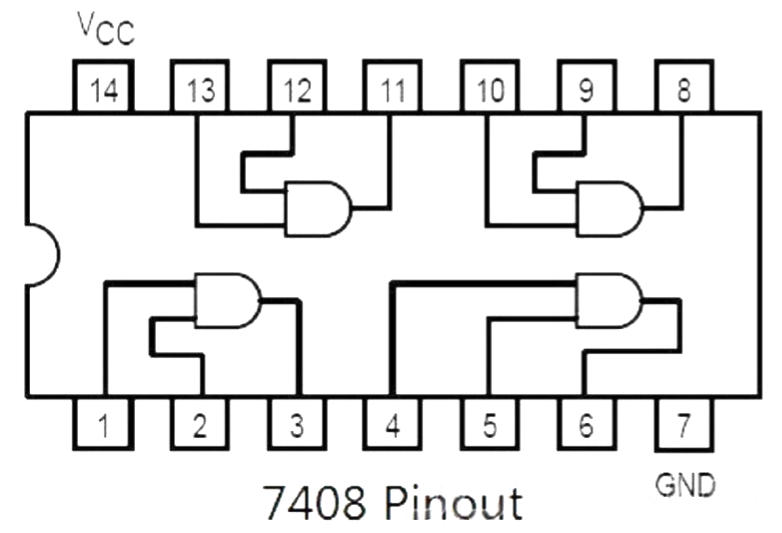

Diagrama de pinagem de 7408 IC

O 7408 IC possui quatorze pinos, cada um atendendo a uma função específica.Isso inclui pinos para o solo (GND) e fonte de alimentação (VCC).O pino 1 atua como a primeira entrada para o primeiro e o portão, o pino 2 serve como a segunda entrada e o pino 3 fornece a saída para este portão.Da mesma forma, os pinos 4 a 6 lidam com as entradas e a saída do segundo e do portão.

O pino 7 é designado como a conexão do solo, garantindo que o chip seja alimentado corretamente.Na extremidade oposta, o pino 14 serve como o pino VCC, que fornece a energia necessária para o chip operar efetivamente.

O diagrama do 7408 IC usa "A" e "B" para indicar as entradas para cada portão, enquanto "Y" representa a saída."GND" e "VCC" destacam as conexões do solo e da fonte de alimentação, ajudando você a entender como o chip se integra a um circuito.

Configuração do pino de 7408 IC

PIN No.	Nome do pino	Descrição
1	Um portão de entrada 1	Entrada do primeiro e portão (entrada A1)
2	B GATE DE ENTRADA 1	Entrada do primeiro e portão (entrada B1)
3	Y Portão de saída 1	Saída do primeiro e portão
4	Um portão de entrada 2	Entrada do segundo e portão (entrada A2)
5	B GATE DE ENTRADA 2	Entrada do segundo e portão (entrada B2)
6	Y SAÍDA GATE 2	Saída do segundo e portão
7	Chão	Terra (terreno comum para todos os portões)
8	Y Portão de saída 3	Entrada do terceiro e portão (entrada A3)
9	B GATA DE ENTRADA 3	Entrada do terceiro e portão (entrada B3)
10	Um portão de entrada 3	Saída do terceiro e portão
11	Y Portão de saída 4	Fonte de energia positiva
12	B GATA DE ENTRADA 4	Entrada do quarto e portão (entrada A4)
13	Um portão de entrada 4	Entrada do quarto e portão (entrada B4)
14	VCC - suprimento positivo	Saída do quarto e portão

Tabela de verdade para IC 7408

O 7408 IC contém quatro entradas de 2 entradas e opera de acordo com uma tabela de verdade simples que reflete a lógica básica de um e portão.

A (entrada)	B (entrada)	Y (saída)
0	0	0
0	1	0
1	0	0
1	1	1

Na mesa:

• "A" e "B" são as duas entradas para cada um e portão.

• "y" representa a saída do portão.

• "0" e "1" indicam níveis de tensão baixa (0V) e alta (normalmente 5V em lógica TTL), respectivamente.

A saída (y) de um e portão se torna alta (1) somente quando ambas as entradas (a e b) são altas (1).Se uma ou ambas as entradas forem baixas (0), a saída permanecerá baixa (0).Esse comportamento é consistente nos quatro e portões no 7408 IC.

Opções equivalentes para IC 7408

• SN7408: Equivalente ao 7408, parte da série SN de instrumentos do Texas

• 74LS08: Versão Schottky de baixa potência com comutação mais rápida e menor consumo de energia

• 74HC08: Versão CMOS de alta velocidade com faixa de tensão mais ampla e operação mais rápida

• 74HCT08: CMOs de alta velocidade com entradas compatíveis com a lógica TTL

• CD4081: Versão CMOS que suporta uma faixa de tensão de 3V a 18V

• MC14008: Versão CMOS semelhante ao CD4081, projetado para aplicações de tensão mais alta

Fabricantes de 7408 circuito integrado

O IC 7408 faz parte da série 74xx amplamente utilizada de circuitos integrados da lógica digital.Esta série inclui uma variedade de ICs, cada um projetado para executar funções lógicas específicas.O 7408, em particular, é um quad de 2 entradas e portões contendo quatro e portões, cada um com duas entradas.

Várias empresas de semicondutores fabricam o 7408 IC e outros ICs na série 74xx:

• Texas Instruments (TI): uma empresa líder de semicondutores conhecida por produzir uma ampla gama de ICs, incluindo os da série 74xx.

• Semicondutor Fairchild: Agora parte do On Semiconductor, Fairchild foi uma das primeiras empresas a produzir o 74xx Series ICS.

• Semicondutores NXP: Anteriormente, Philips Semiconductors, o NXP é um fabricante bem conhecido da 74XX Series Logic ICS.

• Stmicroelectronics: um fabricante global de semicondutores que produz vários ICs, incluindo os da série 74xx.

Embora o 7408 IC possa variar um pouco entre os fabricantes, as versões são tipicamente intercambiáveis ​​desde que atendam às especificações padrão da série 74xx.

Aplicações de 7408 IC

Portões de lógica digital

O IC 7408 é amplamente usado para implementar portões de lógica digital em circuitos.Os portões e os portões são ideais para realizar operações lógicas básicas em sistemas digitais.

Contadores binários

Este IC desempenha um papel nos contadores binários, ajudando os sinais de processo que aumentam ou diminuem uma contagem binária.Garante contagem precisa em aplicativos digitais.

Multiplexadores

Os multiplexadores dependem de portões lógicos como os do 7408 para combinar vários sinais de entrada em uma única saída.O IC garante seleção e processamento de sinal suaves.

Sandálias de dedo

O 7408 é frequentemente usado no design de flip-flops, essenciais para criar elementos de memória nos sistemas digitais.Ajuda a armazenar e alternar dados binários com eficiência.

Motorista de ônibus/receptor

Nos barramentos de dados, esse IC atua como um driver ou receptor, permitindo transferência de dados confiável entre componentes sem interferência ou perda de sinal.

Decodificadores de endereço

O IC também é usado na decodificação de endereço, um processo que garante o roteamento adequado dos sinais para locais específicos de memória ou hardware em dispositivos digitais.

Trava de dados

7408 O ICS pode ajudar a criar travas de dados, que armazenam temporariamente dados para processamento.Isso os torna valiosos em aplicações sensíveis ao tempo.

Circuitos de portão lógico

Este IC forma a espinha dorsal de muitos circuitos lógicos do portão, fornecendo operações lógicas consistentes e confiáveis ​​para projetos complexos.

Decodificadores

Os decodificadores usam e portões como os do 7408 IC para converter entradas binárias em saídas específicas, garantindo a decodificação precisa do sinal.

Registros de turno

Os registros de turno requerem operações lógicas precisas e o 7408 IC ajuda a mudar e armazenar dados de maneira eficaz nesses sistemas.

Contadores

Este IC contribui para vários designs de contador, fornecendo a lógica necessária para a contagem de processos em dispositivos digitais.

Circuitos aritméticos

O IC é usado em circuitos aritméticos para executar operações básicas como adição e subtração, apoiando o design de sistemas computacionais.

Unidades de memória

Nas unidades de memória, o IC auxilia no gerenciamento do fluxo e armazenamento de dados, garantindo operações de leitura e gravação perfeitas.

Instrumentos de medição

7408 ICS são usados ​​na medição de instrumentos para processar sinais e fornecer leituras precisas, garantindo medições confiáveis.

Servidores

Os servidores utilizam o IC para gerenciar o fluxo de dados e executar operações lógicas, aprimorando seus recursos de eficiência e processamento.

ALUS (unidades lógicas aritméticas)

O IC é parte integrante da ALUS, ajudando a executar operações aritméticas e lógicas em processadores e sistemas digitais.

Sistemas de controle

Nos sistemas de controle, o IC garante a tomada de decisão lógica e a execução suave de processos automatizados.

Interface de entrada/saída

Este IC ajuda a gerenciar interfaces de entrada e saída, controlando a transferência de dados entre os dispositivos e garantindo o roteamento de sinal adequado.

Bloqueio de sinal

Classificações máximas absolutas para 7408 IC

O IC 7408 é ideal para o bloqueio de sinal, onde controla e direciona o fluxo de sinais dentro de um circuito, aumentando o desempenho geral do sistema.

Tensão de fornecimento	7V
Tensão de entrada	5.5V
Operando a temperatura do ar livre	0 ° C a +70 ° C.
Faixa de temperatura de armazenamento	-65 ° C a +150 ° C.

É importante aderir a essas classificações máximas para garantir a funcionalidade e a longevidade adequadas do 7408 IC.Exceder esses limites pode causar danos ou levar ao desempenho degradado.Ao permanecer dentro desses intervalos especificados, você pode manter a confiabilidade e o desempenho do IC em seu circuito.

Atraso máximo de propagação

O 7408 IC possui um atraso máximo de propagação de 10 nanossegundos (NS).Este é o tempo que leva para uma alteração na entrada para produzir uma alteração correspondente na saída.Essa característica é particularmente útil para circuitos digitais de alta velocidade, onde o tempo e a sincronização são críticos para a operação suave.

Faixa de temperatura operacional

O IC pode operar efetivamente dentro de uma ampla faixa de temperatura de -55 ° C a 125 ° C.Isso permite que o chip tenha um desempenho de maneira confiável em uma variedade de condições ambientais, de temperaturas extremamente frias a muito quentes.Essa versatilidade o torna adequado para uso em aplicações industriais, bem como em ambientes que podem experimentar condições climáticas extremas ou flutuações de temperatura.

Faixa de temperatura de armazenamento

O IC pode ser armazenado com segurança dentro de uma faixa de temperatura de -65 ° C a 150 ° C.Isso garante que o chip mantenha sua funcionalidade mesmo depois de ser armazenado por longos períodos.Seja em períodos inativos ou durante o transporte, essa ampla faixa de armazenamento protege o IC contra danos potenciais devido a condições de armazenamento desfavoráveis.

Operação em alta velocidade

O IC 7408 foi projetado para operar em alta velocidade, atingindo até 10 MHz.Esse recurso o torna adequado para aplicações que exigem processamento rápido de sinais e tempos de resposta rápidos, principalmente em sistemas digitais de alta velocidade.Seu desempenho confiável em tais cenários o torna uma escolha preferida para muitos engenheiros e designers.

Condições operacionais recomendadas de 7408 IC

Símbolo	Parâmetro	Min	TIPO	Máx	Unidades
VCC	Tensão de fornecimento	4.75	5	5.25	V
Vih	Tensão de entrada de alto nível	2	-	-	V
Vil	Tensão de entrada de baixo nível	-	-	0,8	V
Ioh	Corrente de saída de alto nível	-0.4	-	-	MA
IOL	Corrente de saída de baixo nível	-	-	16	MA
Ta	Temperatura de operação de ar livre	0	-	70	° c

Características elétricas de 7408 IC

Símbolo	Parâmetro	Condições	Min	TIPO	Máx	Unidades
Vi	Tensão de pinça de entrada	Vcc = min, ii = -12mA	-	-	-1.5	V
Voh	Tensão de saída de alto nível	Vcc = min, ioh = max, vih = max	2.4	3.4	-	V
Vol	Tensão de saída de baixo nível	Vcc = min, iol = max, vih = max	-	0,2	0,4	V
Ii	Corrente de entrada @ tensão de entrada Max	Vcc = max, vi = 5,5V	-	-	1	MA
Iih	Corrente de entrada de alto nível	Vcc = max, vi = 2,4V	-	-	40	µA
IIL	Corrente de entrada de baixo nível	Vcc = max, vi = 0,4V	-	-	-1.6	MA
IOS	Corrente de saída de curto circuito	Vcc = máx	-18	-	-55	MA
ICCH	Corrente de fornecimento com saídas altas	Vcc = máx	-	4	8	MA
ICCL	Corrente de fornecimento com saídas baixas	Vcc = máx	-	12	22	MA

Características de comutação de 7408 IC

Símbolo	Parâmetro	Condições	Min	TIPO	Máx	Unidades
TPLH	Tempo de atraso de propagação baixo a alto	Cl = 15pf, rl = 400Ω	-	22	-	ns
TPHL	Tempo de atraso de propagação alto para baixo	Cl = 15pf, rl = 400Ω	-	15	-	ns

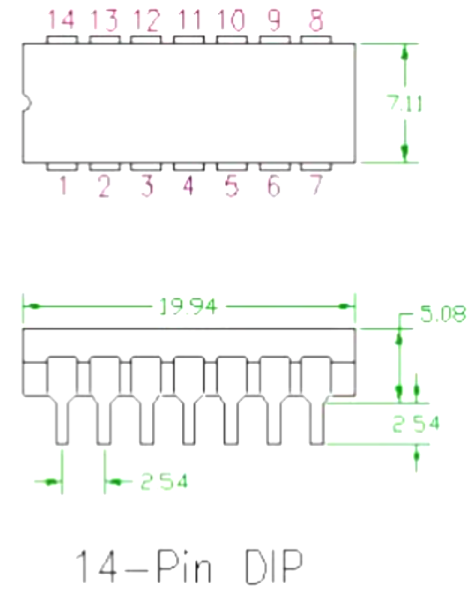

Desenho dimensional
