Introdução ao seu multímetro: guia para sua oficina eletrônica

Se você tem experiência em eletrônica ou apenas começando a explorar circuitos, um multímetro é uma ferramenta que você encontrará muito útil em seu workshop.Este dispositivo útil ajuda a medir coisas como tensão, corrente e resistência, certificando -se de que seus projetos funcionem com segurança e correção.Neste guia, o levaremos através do básico do uso de um multímetro, desde a compreensão de como ele funciona até a sua primeira medição.No final, você se sentirá confiante em sua capacidade de solucionar e corrigir problemas eletrônicos.

Catálogo

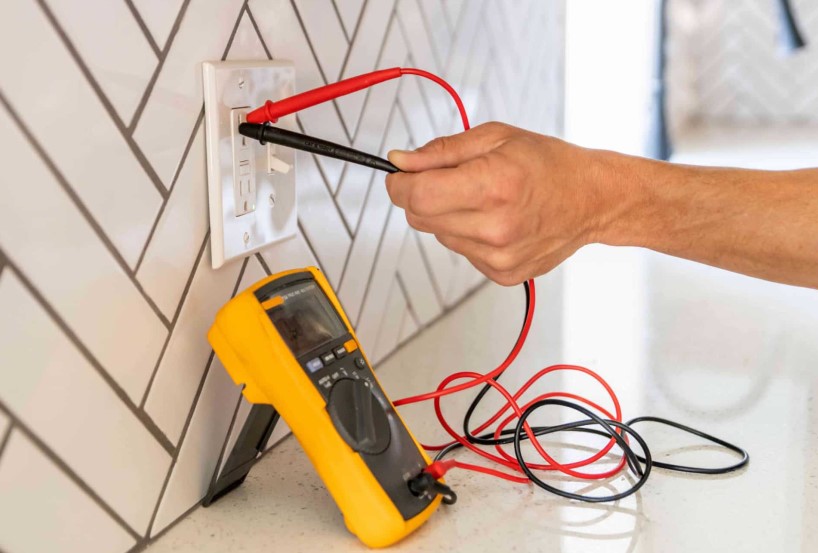

Figura 1: Testando uma tomada elétrica com um multímetro

Compreendendo o multímetro

Um multímetro mede propriedades elétricas como tensão, corrente e resistência em um circuito.Possui um mostrador rotativo para selecionar configurações, incluindo tensão CA/CC, corrente (amperes) e resistência (ohms).

O dispositivo inclui duas sondas - vermelho para o lado positivo e preto para o negativo ou o solo.Por tensão, coloque as sondas nos pontos em que você deseja medir a diferença de potencial.Para corrente, pode ser necessário abrir o circuito para que a corrente flua através do multímetro.Para medir a resistência, o multímetro envia uma pequena corrente através do componente e exibe sua resistência.

Tipos de multímetros

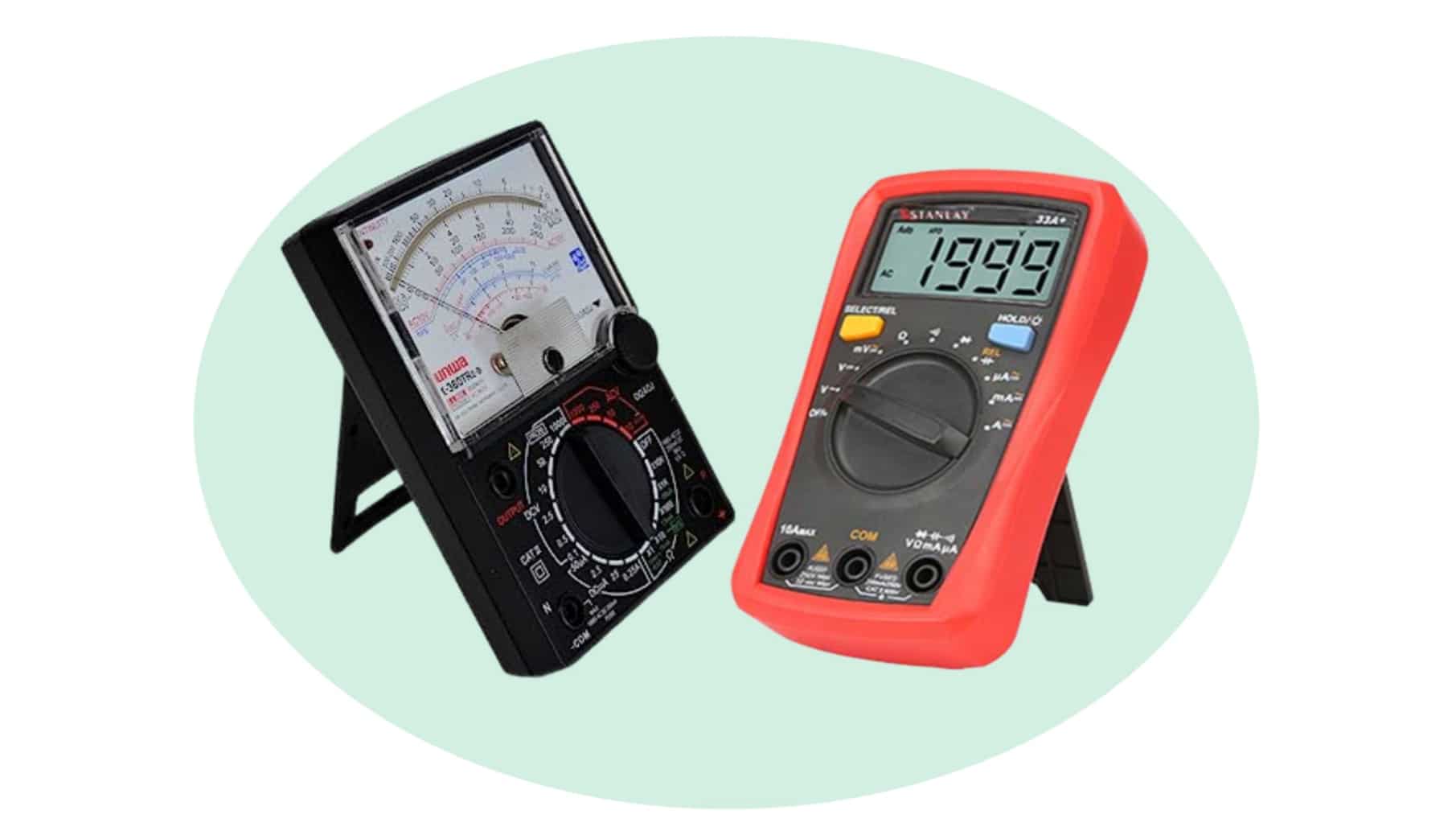

Figura 2: multímetros analógicos e digitais

Os multímetros medem tensão, corrente e resistência em circuitos elétricos. Os dois tipos principais são analógicos e digitais, cada um adequado a tarefas diferentes.

Multímetros analógicos mostrar medições com uma agulha movendo -se em uma escala.Eles se destacam em mostrar mudanças nos sinais ao longo do tempo, tornando -os úteis para monitorar tendências ou flutuações.No entanto, eles geralmente são menos precisos que os modelos digitais, e a precisão das leituras pode ser afetada pela maneira como a escala é vista.

Multímetros digitais, ou DMMs, use uma tela digital para exibir medições como números claros, reduzindo as chances de leitura incorreta.Eles são mais precisos e fáceis de usar do que os modelos analógicos, geralmente apresentando a manifestação automática, a retenção de dados e a conectividade do computador.Esses recursos tornam os multímetros digitais a escolha preferida para profissionais e entusiastas.

Principais funções de um multímetro

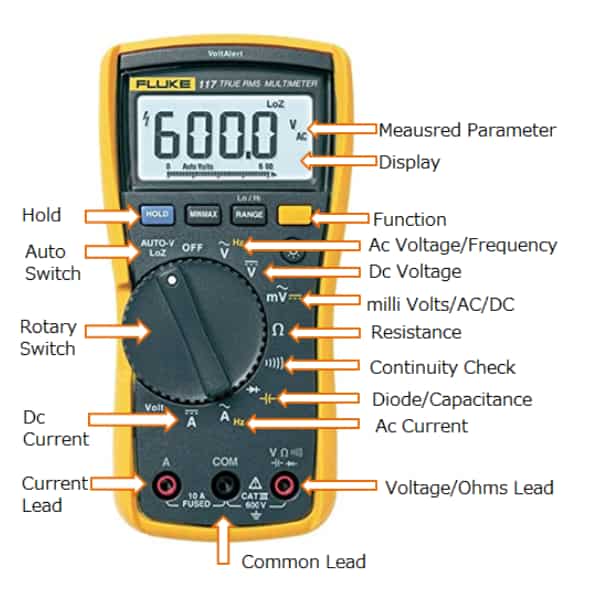

Figura 3: Componentes de um multímetro digital

Um multímetro digital mede tensão, corrente e resistência.Possui três portas primárias: com (comum), vω (volts/ohms) e a (amperes).Alguns modelos incluem uma porta adicional de MA (Milliamp) para correntes menores.

Sempre conecte a sonda preta ao Com (comum) porta que serve como ponto de referência para todas as medições.

Porta Volts/Ohms (Vω) Para a sonda vermelha ao medir a tensão ou resistência.Conecte -se em paralelo à tensão e verifique se o circuito está desligado para medições de resistência.

Conectar a sonda vermelha ao AMPS (a) porta Para medições atuais.Coloque o multímetro em série com o circuito.Use a porta MA para medir correntes menores.Sempre use a porta correta para evitar danos.

Usando o seletor rotativo

O seletor rotativo em um multímetro digital (DMM) permite escolher o tipo de medição que você precisa.Aqui está o que cada configuração faz:

• tensão CA (v ~): Mede a tensão de corrente alternada (CA), normalmente encontrada em tomadas domésticas.

• tensão CC (v–): Mede a tensão de corrente direta (CC), comumente encontrada em baterias e painéis solares.

• DC Millivolts (MV–): Mede tensões CC muito pequenas, úteis para eletrônicos sensíveis.

• Resistência (ω): Mede a resistência de um componente no OHMS, indicando quanto resiste ao fluxo de corrente.

• Teste de diodo: Verifica se um diodo está funcionando corretamente medindo a queda de tensão direta.

• Milliamps/AMPs (MA/A): Mede a corrente em miliampes (MA) ou AMPs (A), dependendo do nível de corrente do circuito.

• Microampos (µA): Mede correntes muito pequenas em microampos, úteis para circuitos de baixa potência.

Fazendo medições básicas com um multímetro

Para se sentir confortável usando um multímetro, ajuda a começar com tarefas simples, como medir tensão, resistência e corrente.Essas tarefas básicas ajudarão você a entender como o dispositivo funciona e como ele pode ser usado com diferentes peças elétricas.Aqui está um guia claro e direto para executar essas medições corretamente.

Medição da tensão CC

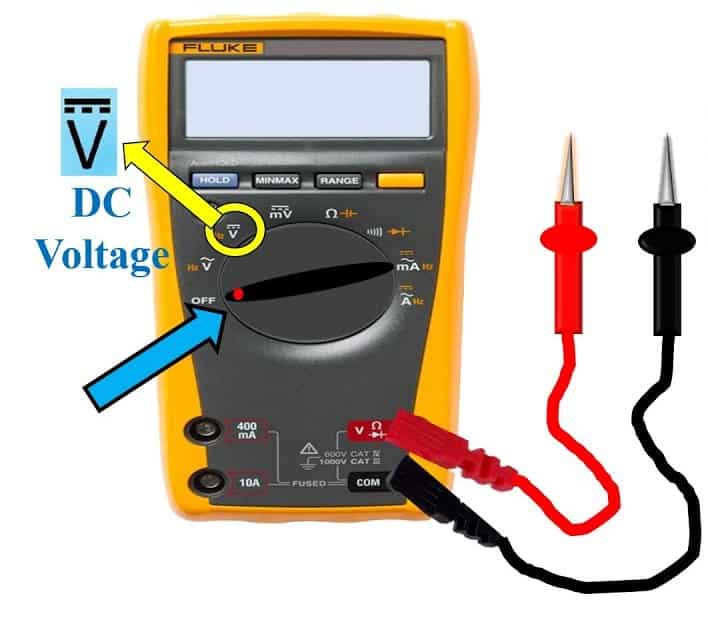

Figura 4: Configuração do multímetro para medir a tensão CC

Vamos começar com a tensão de corrente direta (DC) medindo, que você pode encontrar nas baterias e muitos dispositivos eletrônicos.Primeiro, conecte a sonda preta à porta COM no seu multímetro e a sonda vermelha à porta Vω.Essa configuração é geralmente usada para a maioria das medições.Gire o mostrador para a configuração de tensão CC, que geralmente é marcada com um "V" e uma linha reta.Para fazer uma medição, coloque a sonda vermelha no lado positivo do dispositivo que você está testando e a sonda preta no lado negativo.A tensão será exibida na tela do multímetro.

Medição da tensão CA.

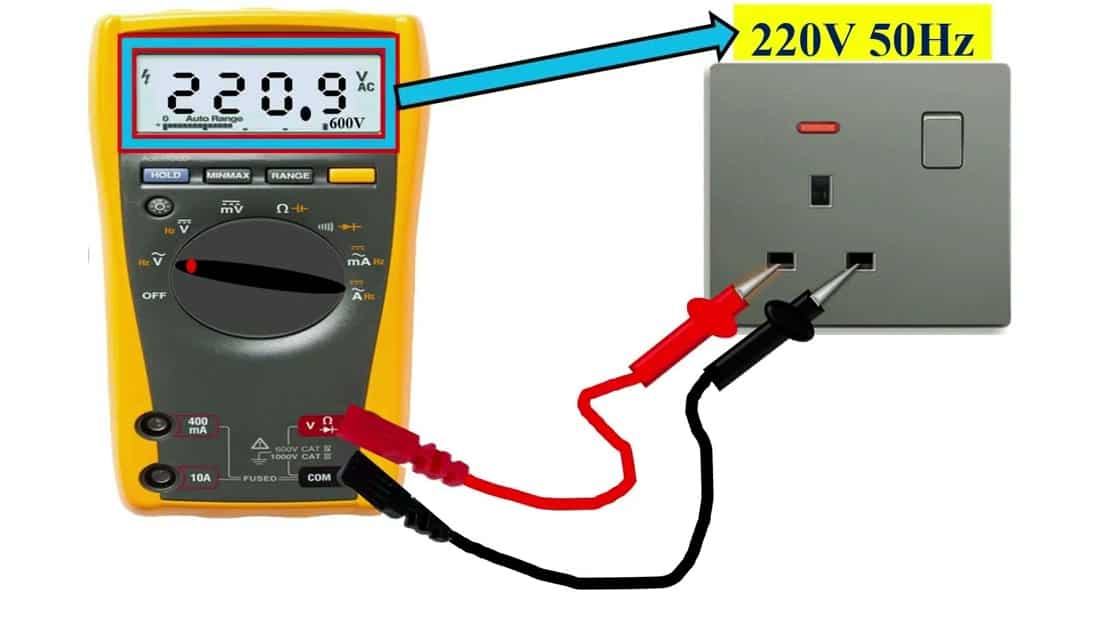

Figura 5: Medindo a tensão CA com um multímetro conectado a uma tomada de 220V

Agora, para a tensão de corrente alternada (CA), que é comum em tomadas domésticas, o processo de configuração é semelhante.Novamente, conecte a sonda preta à porta COM e à sonda vermelha à porta Vω.Gire o mostrador para a configuração de tensão CA, que é marcada por um "V" com uma linha ondulada (~).Para medir a tensão, toque nas sondas nos dois terminais da fonte CA.A leitura de tensão será exibida na tela, informando a tensão CA da fonte.

Medição de resistência

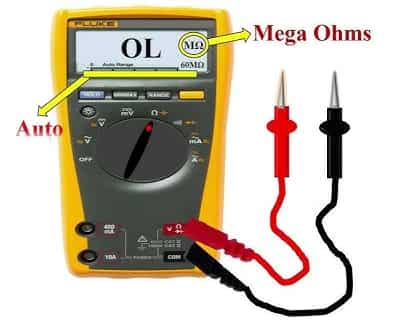

Figura 6: Medindo a resistência com um conjunto multímetro para mega ohms

Ao medir a resistência, verifique se o componente que você está testando não está conectado a nenhuma fonte de energia.Isso evita danos ao seu multímetro e ajuda a obter uma leitura precisa.Conecte a sonda preta à porta COM e à sonda vermelha à porta Vω.Gire o mostrador para a configuração com o símbolo ω, que significa medição de resistência.Coloque as sondas em ambos os lados do componente que você deseja medir.O valor de resistência, mostrado em Ohms (ω), aparecerá na tela.Lembre -se de que medir a resistência enquanto o componente ainda está no circuito pode fornecer uma leitura errada, porque outras peças próximas podem afetar a medição.Geralmente é melhor tirar o componente do circuito antes de medi -lo.

Medição de corrente

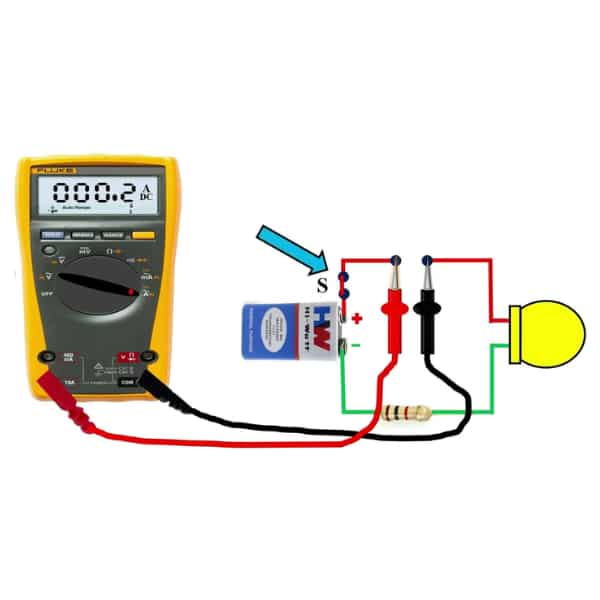

Figura 7: Medição de corrente com um multímetro em um circuito

A corrente de medição é diferente de medir a tensão ou resistência, porque o multímetro precisa ser colocado diretamente no circuito.Comece conectando a sonda preta à porta COM.A sonda vermelha deve entrar na porta rotulada como "A" para correntes mais altas ou "MA" para correntes menores, dependendo da quantidade de corrente que você espera.

Para medir a corrente, você precisa abrir o circuito no ponto em que deseja medir e inserir o multímetro para que a corrente flua através dele.Isso permite que o dispositivo medem diretamente a corrente.Outra maneira de medir a corrente é verificando a tensão em um resistor conhecido no circuito e usando a lei de Ohm (v = ir) para calcular a corrente, onde v é a tensão, i é a corrente e r é a resistência.

Recursos avançados multímetro

Figura 8: Multímetro digital avançado

Alguns multímetros digitais avançados (DMMs) incluem um integrado Osciloscópio de baixa largura de banda.Esse recurso permite que os usuários vejam sinais elétricos à medida que mudam com o tempo.Embora não seja tão poderoso quanto um osciloscópio dedicado, é útil para detectar problemas como ruído de sinal ou mudanças repentinas no sinal, especialmente quando o espaço ou o dinheiro são apertados.

Alguns DMMs são feitos especificamente para trabalhar com carros.Eles têm configurações especiais para medir a baixa tensão encontrada nos circuitos de carros com mais precisão.Eles também podem vir com sondas ou conectores especiais para conectar as partes do carro.Esses recursos ajudam os técnicos de carro a encontrar e corrigir problemas elétricos em veículos com mais facilidade.

Alguns multímetros incluem um Medidor de LCR, que mede a indutância (L), a capacitância (C) e a resistência (R).Esse recurso permite que os usuários verifiquem componentes como bobinas, capacitores e resistores para garantir que estejam funcionando corretamente.É útil para projetar e corrigir dispositivos eletrônicos, permitindo medições precisas sem precisar de uma ferramenta separada.

Selecionando um multímetro básico

Ao escolher um multímetro, concentre -se nos recursos que facilitam o uso e fornecem leituras precisas.

Testes de continuidade com campainha procuram um multímetro com um alerta de som para teste de continuidade.Esse recurso ajuda a verificar rapidamente se um circuito está concluído.Quando o circuito estiver conectado corretamente, a campainha emitirá um som, oferecendo confirmação imediata.

- Faixa de resistência Escolha um multímetro que possa medir a resistência de 10 a 1 megaohm (1 MΩ).Esse intervalo é adequado para tarefas mais comuns.

- Faixa de tensão Verifique se o multímetro pode medir as tensões CC (de 100 mV a 50 V) e tensões CA (de 1 V a 400 V).Esses intervalos cobrirão a maioria das suas necessidades de teste.

- Faixa atual Para medições de corrente, selecione um multímetro com um intervalo de 10 a 10 a, o que deve ser suficiente para uma variedade de tarefas envolvendo correntes CA e CC.

Recursos adicionais por conveniência, considere obter um multímetro com extras úteis, como uma função automática, um suporte embutido, um botão de espera e baterias que você pode substituir facilmente.Esses recursos podem facilitar seu trabalho.

Para aqueles interessados ​​em trabalhos eletrônicos mais profundos, recursos adicionais como auto-off (para salvar a bateria), um chute, um botão de espera e o uso de baterias padrão (como 9V ou AA) são benéficas.

Evitando erros comuns

Ao usar um multímetro, concentre -se em permanecer seguro para evitar situações perigosas.

Sempre Mudar os leads de teste corretamente Quando você está medindo coisas diferentes, como corrente, tensão ou resistência.Um erro comum é colocar as sondas de teste no local errado, que pode dar leituras incorretas ou danificar o dispositivo.

Verifique os limites do dispositivo E verifique se o circuito que você está testando está dentro de níveis de segurança.Nunca vá além do limite máximo de entrada do multímetro;Fazer isso pode prejudicar o dispositivo ou até causar lesões.

Defina o mostrador para a função certa antes de fazer uma medição.Configurações incorretas podem resultar em leituras erradas e podem até danificar o multímetro.

Regularmente Verifique as sondas e os leads para qualquer dano.Fios desgastados ou expostos podem causar curtos circuitos ou choques elétricos.Substitua todas as peças danificadas antes de usar o dispositivo.

Conclusão

Aprender a usar um multímetro pode tornar o trabalho com eletrônicos mais fácil e eficaz.Com a capacidade de medir a tensão, a corrente e a resistência, você pode identificar problemas, garantir a segurança e ajustar seus projetos.Este guia mostrou o básico, desde como usar as principais funções do multímetro para alguns dos recursos mais avançados.Ao continuar praticando, lembre -se de que as ferramentas certas, usadas da maneira certa, podem fazer com que tarefas complicadas pareçam gerenciáveis, ajudando você a ter sucesso em seus projetos eletrônicos.

Perguntas frequentes [FAQ]

1. Qual é a função de intervalo de um multímetro?

A função de intervalo em um multímetro permite escolher o nível certo para o que deseja medir, como tensão.Se você estiver medindo a tensão, escolha um intervalo que cubra a quantidade que você espera ver.Isso ajuda a evitar erros ou uma mensagem de "sobrecarga" se o valor for muito alto para o intervalo selecionado.

2. Como usar um multímetro para iniciantes?

Para usar um multímetro, comece girando o mostrador para a configuração correta (como tensão, corrente ou resistência).Conecte as sondas aos slots certos.Em seguida, toque nas sondas na parte do circuito ou componente que você deseja medir.O multímetro mostrará uma leitura na tela.É melhor começar com a faixa mais alta e depois diminuir para obter uma leitura precisa.

3. Qual é o estudo de um multímetro?

Aprender a usar um multímetro envolve entender como medir coisas como tensão, corrente e resistência e como ler os resultados.Isso também inclui se familiarizar com as diferentes configurações, intervalos e etapas de segurança a seguir.

4. Quais são as características de um multímetro?

Um multímetro pode medir diferentes propriedades elétricas, como tensão, corrente e resistência.Geralmente, possui uma tela digital ou analógica, um mostrador para selecionar o intervalo e sondas que se conectam ao que você está medindo.

5. Qual é o princípio de um multímetro?

Um multímetro funciona comparando o que ele mede, como tensão ou corrente, com uma referência conhecida dentro do dispositivo.Em seguida, ele muda isso em um número que você pode ver na tela.
